Questa sezione fornisce una descrizione delle caratteristiche elettriche del modulo TM3XTYS4.
Vedere anche Caratteristiche ambientali.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

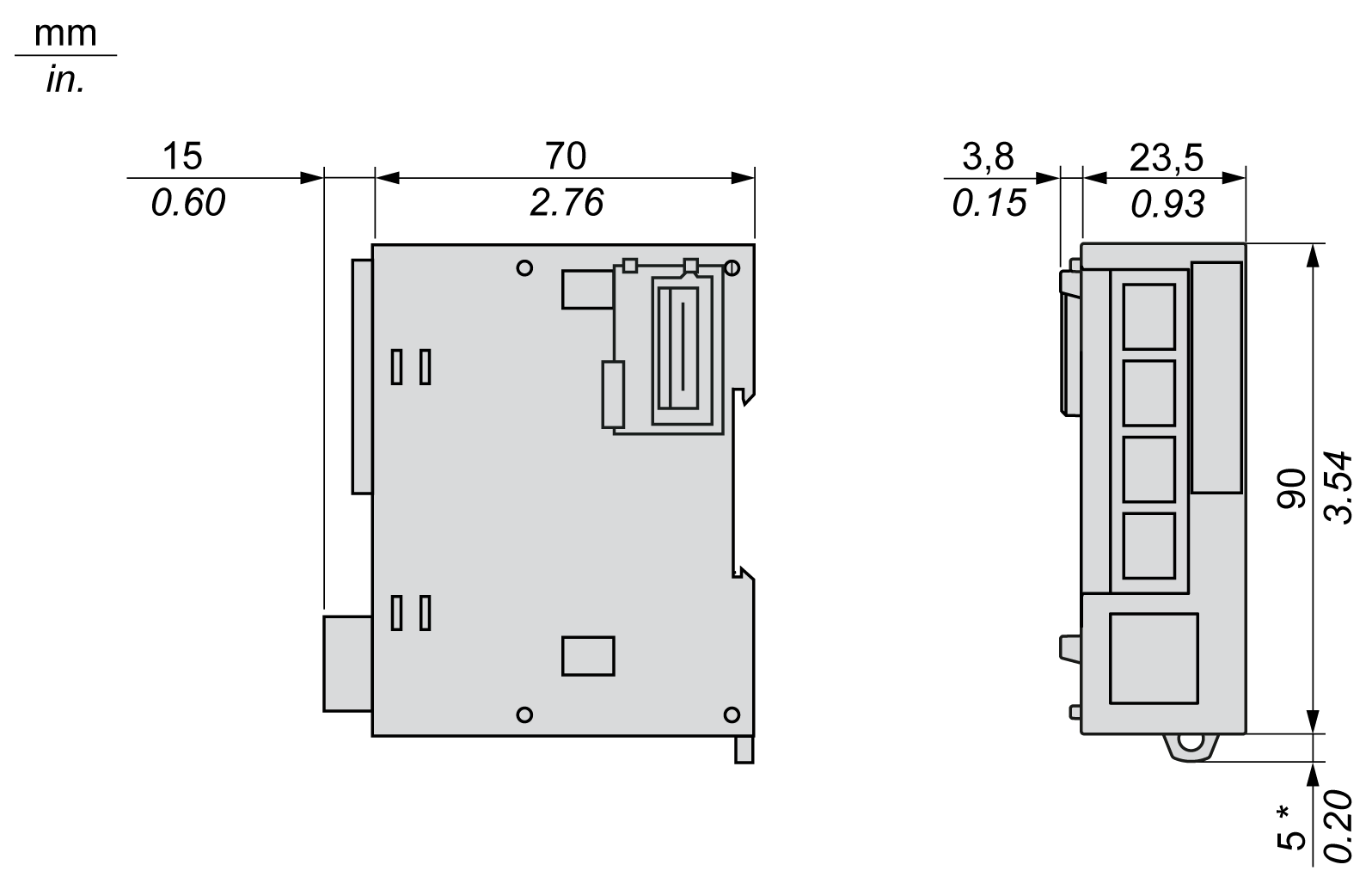

Le seguenti figure mostrano le dimensioni del modulo TM3XTYS4:
Caratteristiche degli Ingressi/Uscite
La seguente tabella descrive le caratteristiche di un canale con connettore RJ45:
|
Caratteristiche |
Valore |
|
|---|---|---|
|
Ingressi |
3 ingressi oIngresso 1: Ready oIngresso 2: Run oIngresso 3: Trip |
|
|
Numero di gruppi di canali |
1 linea comune per 3 ingressi * |
|
|
Tipo di ingresso |
Tipo 1 (IEC/EN 61131-2) |
|
|
Tipo di logica |
Sink |
|
|
Tensione di ingresso nominale |
24 Vcc |
|
|
Campo della tensione di ingresso |
19,2...28,8 Vdc |
|
|
Corrente di ingresso nominale |
5 mA |
|
|
Tempo di accensione |
Tipicamente 5 ms |
|
|
Tempo di spegnimento |
Tipico 5 ms |
|
|
Uscite |
2 uscite oUscita 1: controllo direzione 1 oUscita 2: controllo direzione 2 |
|
|
Tipo di uscita |
Transistor |
|
|
Tipo di logica |
Source |
|
|
Tensione di ingresso nominale |
24 Vcc |
|
|
Campo tensione di uscita |
19,2 - 28,8 Vcc |
|
|
Corrente di uscita nominale |
300 mA per canale |
|
|
Caduta di tensione |
Tipico 0,15 Vdc (0,4 max. Vdc) |
|
|
Corrente di dispersione allo spegnimento |
0,1 mA max. |
|
|
Carico induttivo |
L/R = 10 ms |
|
|
Tempo di accensione |
Tipico 400 µs (450 µs max.) |
|
|
Tempo di spegnimento |
Tipico 400 µs (450 µs max.) |
|
|
Protezione da cortocircuito |
Sì |
|
|
Tensione di blocco |
Tipico 40 Vdc |
|
|
Alimentatore |
||
|
Isolamento |
Tra ingresso e logica interna |
500 Vca |
|
Tra uscita e logica interna |
500 Vac |
|
|
Tipo di collegamento |
Connettore RJ45 |
|
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|
|
Assorbimento di corrente su bus interno 5 Vcc |
37 mA (tutti gli ingressi e le uscite attive) |
|
|
17 mA (tutti gli ingressi e le uscite disattivate) |
||
|
Assorbimento di corrente su bus interno 24 Vcc |
17 mA (tutti gli ingressi e le uscite attive) |
|
|
0 mA (tutti gli ingressi e le uscite disattivate) |
||
|
* La linea del comune (pin 3) dei connettori 4 RJ45 sono collegati insieme internamente. I 12 ingressi del modulo condividono lo stesso comune. |
||
