Configurazione modulo TM3XHSC202 / TM3XHSC202G

Panoramica

La funzione I/O integrata consente la configurazione di ingressi e uscite.

Accesso alla finestra di configurazione degli I/O

Passo	Descrizione
1	Nella Struttura dispositivi, sotto il nodo IO_Bus, fare doppio clic sul nome del modulo.
2	Selezionare la scheda Configurazione I/O.

Configurazione degli ingressi

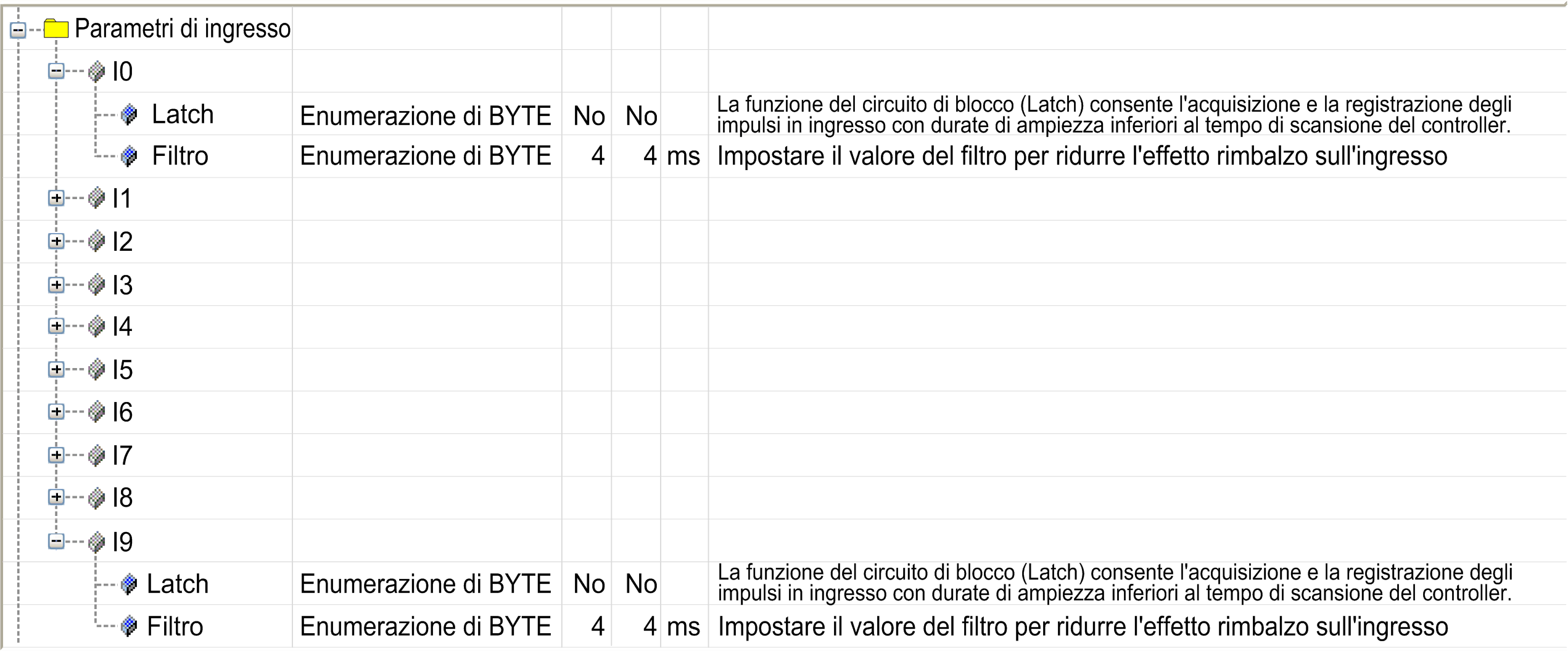

Questa figura mostra la scheda Configurazione I/O per gli ingressi:

Per ciascun ingresso non utilizzato da una funzione di conteggio, è possibile configurare i seguenti parametri:

Parametro	Valore	Descrizione	Vincolo
Latch	No* Sì	Consente l'acquisizione e la registrazione degli impulsi in ingresso con durate di ampiezza inferiori al tempo di scansione del controller.	Utilizzare gli ingressi latch nel task configurato in Task ciclo bus.
Filtro	0,000 ms 0,001 ms 0,002 ms 0,005 ms 0,01 ms 0,05 ms 0,08 ms 0,5 ms 1 ms 4 ms* 12 ms	Riduce l'effetto del rumore, ad esempio il rimbalzo di un contatto o altra interferenza transitoria, su un ingresso del controller.	Il tempo incrementato del filtro riduce la velocità effettiva del contatore ad alta velocità.
* Valore predefinito del parametro

Parametro

Valore

Descrizione

Vincolo

Latch

No*

Sì

Consente l'acquisizione e la registrazione degli impulsi in ingresso con durate di ampiezza inferiori al tempo di scansione del controller.

Utilizzare gli ingressi latch nel task configurato in Task ciclo bus.

Filtro

0,000 ms

0,001 ms

0,002 ms

0,005 ms

0,01 ms

0,05 ms

0,08 ms

0,5 ms

1 ms

4 ms*

12 ms

Riduce l'effetto del rumore, ad esempio il rimbalzo di un contatto o altra interferenza transitoria, su un ingresso del controller.

Il tempo incrementato del filtro riduce la velocità effettiva del contatore ad alta velocità.

* Valore predefinito del parametro

Configurazione delle uscite

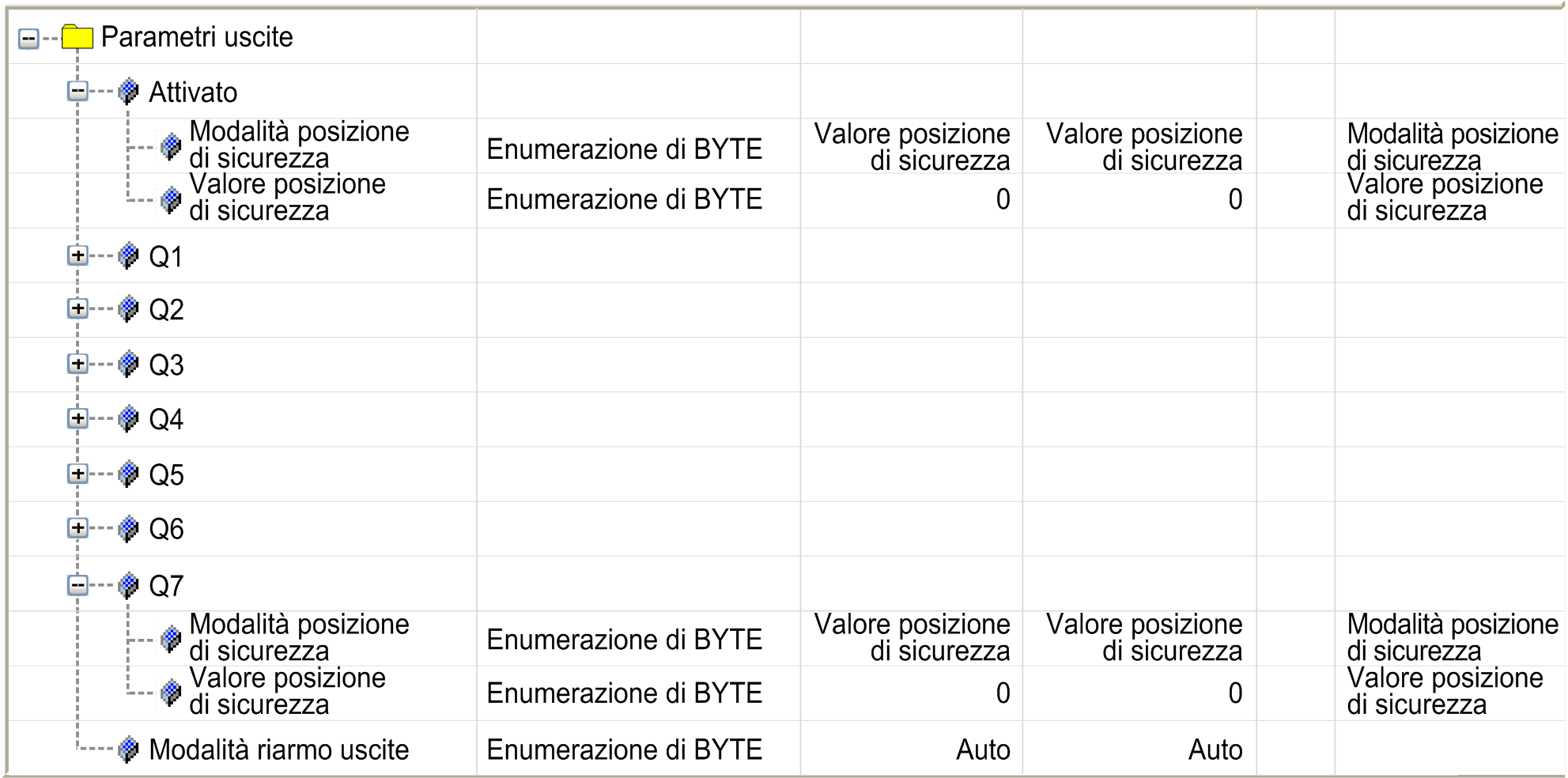

Questa figura mostra la scheda Configurazione I/O per le uscite:

La seguente tabella indica la funzione dei vari parametri:

Parametro	Valore	Descrizione
Modalità di posizionamento di sicurezza	Mantieni Valore di posizionamento di sicurezza*	Uscita riflessa configurata	Uscita riflessa non configurata
Modalità di posizionamento di sicurezza	Mantieni Valore di posizionamento di sicurezza*	Consente di impostare la modalità di posizionamento di sicurezza quando: oIl controller è in stato STOPPED. oIl collegamento tra controller e modulo è perso. NOTA: Mantieni è disabilitata.	Consente di impostare la modalità di posizionamento di sicurezza quando il collegamento tra il controller e il modulo è perso. NOTA: Quando il controller è nello stato STOPPED, il comportamento di posizionamento di sicurezza è definito nella scheda Impostazioni PLC.
Valore posizione di sicurezza	0* 1	Consente di impostare la modalità di posizionamento di sicurezza. Disponibile se Modalità di posizionamento di sicurezza è impostata su Valore posizione di sicurezza.
Modalità di riarmo uscite	Auto* Manuale	Selezionare Modalità di riarmo uscite: oRiarmo automatico: non appena l'errore rilevato viene corretto, l'uscita viene reimpostata in base al valore corrente assegnatole e il valore diagnostico viene resettato. oRiarmo manuale: quando viene rilevato un errore, lo stato viene memorizzato e l'uscita viene forzata nel tristato finché l'utente non annulla manualmente lo stato (vedere il canale di mappatura degli I/O).
* Valore predefinito del parametro

Nel caso di cortocircuito o sovraccarico di corrente, il gruppo comune di uscite entra automaticamente in modalità di protezione termica (tutte le uscite nel gruppo vengono impostate a zero) e vengono periodicamente riarmate (ogni 10 secondi) per testare lo stato di connessione. L'utente deve comunque conoscere gli effetti di questa operazione sulla macchina o sul processo controllato.

AVVERTIMENTO

AVVIO IMPREVISTO DELLA MACCHINA

Impedire il riarmo automatico delle uscite se questa funzionalità è un comportamento imprevisto della macchina o del processo.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Scheda Mapping I/O

Per maggiori informazioni sulla scheda Mapping I/O, vedere la documentazione EcoStruxure Machine Expert - Guida alla programmazione.
