Monitoraggio dispositivo esterno(EDM)
La funzionalità di monitoraggio del dispositivo esterno è utilizzata per assicurare che i contattori esterni controllati dalle uscite del modulo Safety siano in grado di interrompere il circuito di sicurezza. Questa funzionalità è implementata aggiungendo un feedback con contattore esterno alla condizione di avvio del modulo Safety.
Il contattore esterno deve fornire un feedback attraverso un contatto ausiliario normalmente chiuso guidato forzatamente dal suo contatto di sicurezza normalmente aperto. La condizione di avvio è valida solo quando il feedback esterno è chiuso (normalmente chiuso).
Il monitoraggio del dispositivo esterno può essere eseguito su:
o1 canale
il feedback esterno è fornito alla condizione di avvio.
o2 canali per il rilevamento dei cortocircuiti
Il feedback esterno è fornito alla condizione di avvio e all'ingresso S4.
NOTA: Lo stato del dispositivo esterno è monitorato solo quando il modulo di sicurezza sta analizzando la validità della condizione di avvio. Questo le uscite sono attivate, il dispositivo esterno non viene monitorato.
Configurazione degli EDM con un canale

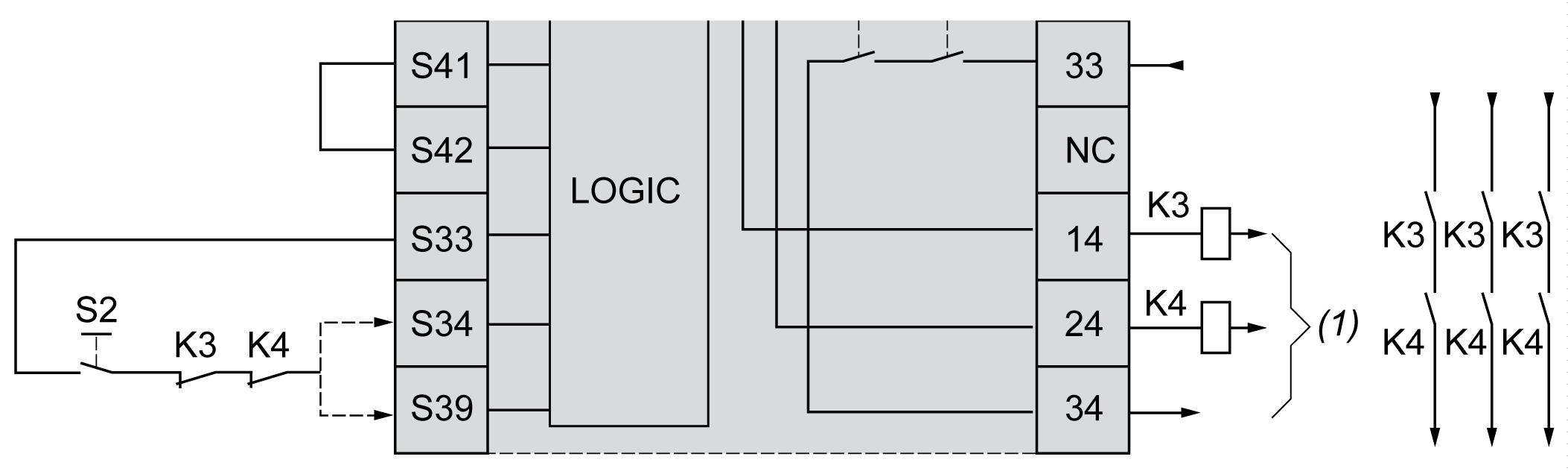

Questa figura mostra un esempio di EDM a 1 canale con feedback esterno (K3 e K4) aggiunto alla condizione di avvio, e S41 direttamente collegato a S42:
K3 Contattore esterno con un feedback normalmente chiuso e un contatto di sicurezza normalmente aperto
K4 Contattore esterno con un feedback normalmente chiuso e un contatto di sicurezza normalmente aperto
S2 Interruttore Start
(1) Uscite di sicurezza
Configurazione degli EDM con due canali

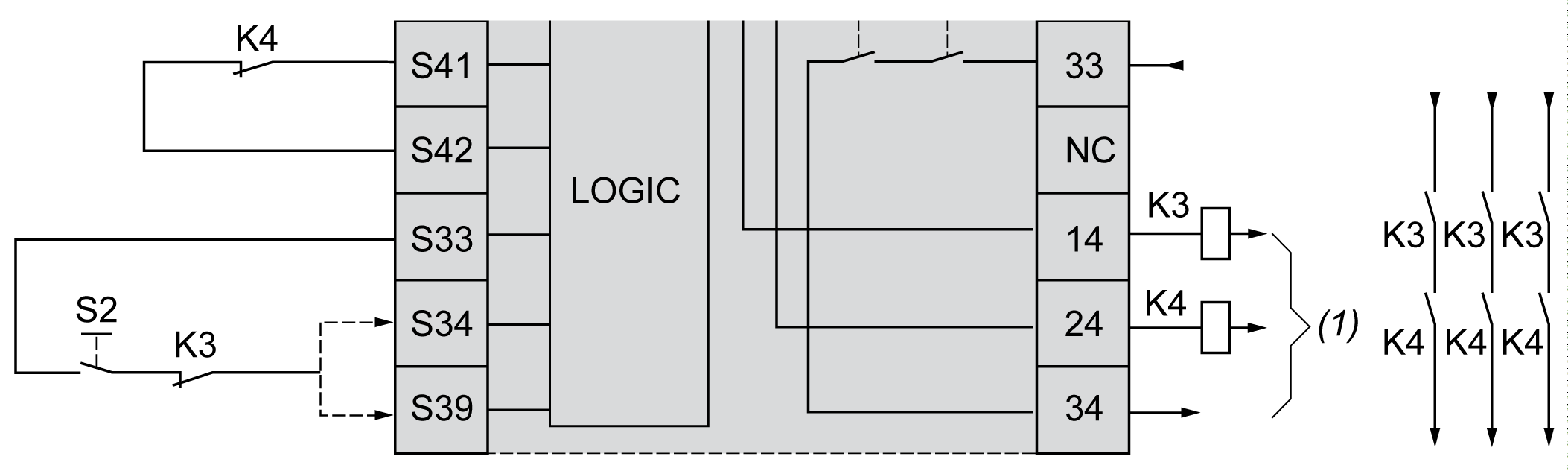

Questa figura mostra un esempio di EDM a 2 canali con un feedback esterno aggiunto alla condizione di avvio (K3), e l'altro feedback (K4) collegato a S41 e S42:
K3 Contattore esterno con un feedback normalmente chiuso e un contatto di sicurezza normalmente aperto
K4 Contattore esterno con un feedback normalmente chiuso e un contatto di sicurezza normalmente aperto
S2 Interruttore Start
(1) Uscite di sicurezza
