Guida profilata della sezione top hat (guida DIN)
Dimensioni della guida profilata della sezione top hat (guida DIN)
È possibile montare il controller o il ricevitore e le relative espansioni su una guida profilata della sezione top hat (guida DIN) da 35 mm (1.38 in.) Può essere fissato a una superficie di montaggio piana o sospeso da un rack EIA o montato in un cabinet NEMA.
Guide profilate delle sezioni top hat simmetriche (guida DIN)

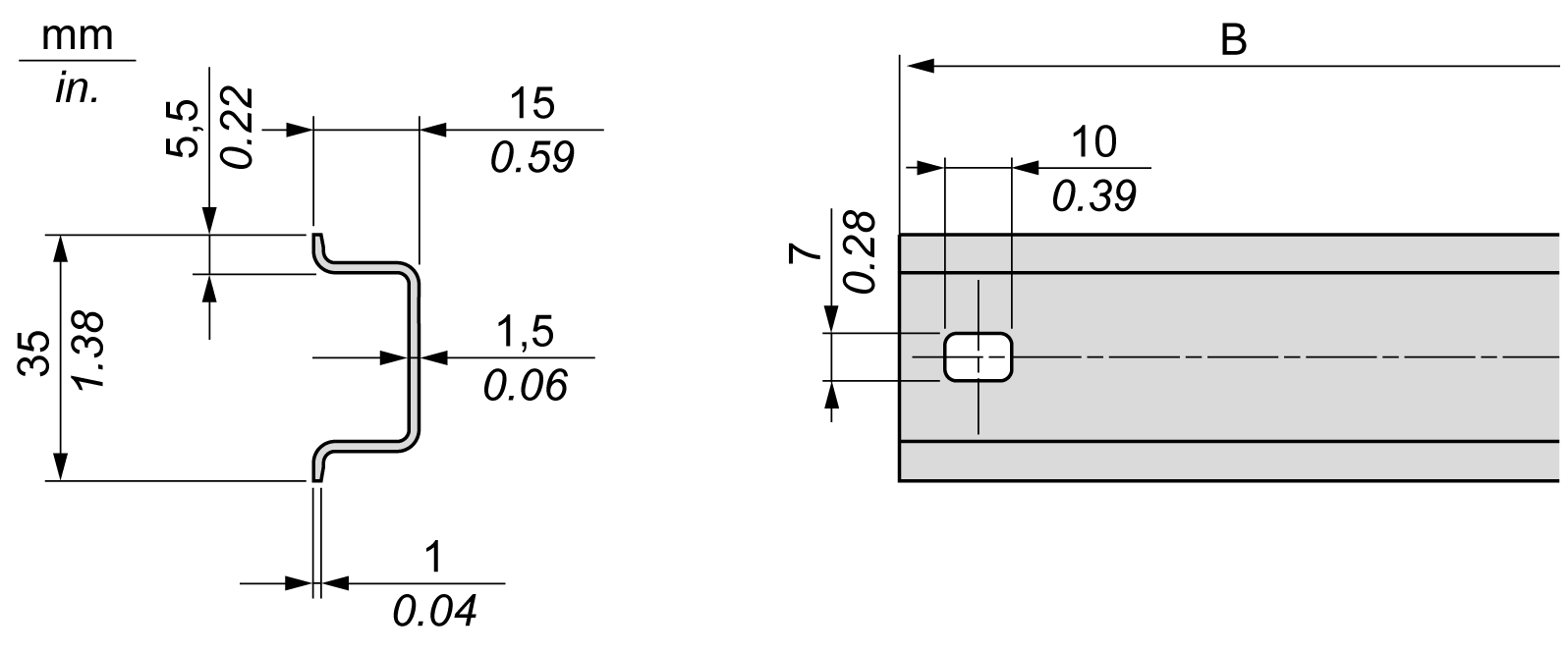

La figura e la tabella seguenti mostrano i codici prodotto delle sezioni superiori della guida (guida DIN) per la gamma con montaggio a muro:
|
Codice prodotto |
Tipo |
Lunghezza guida (B) |
|---|---|---|
|
NSYSDR50A |
A |
450 mm (17.71 in.) |
|
NSYSDR60A |
A |
550 mm (21.65 in.) |
|
NSYSDR80A |
A |
750 mm (29.52 in.) |
|
NSYSDR100A |
A |
950 mm (37.40 in.) |

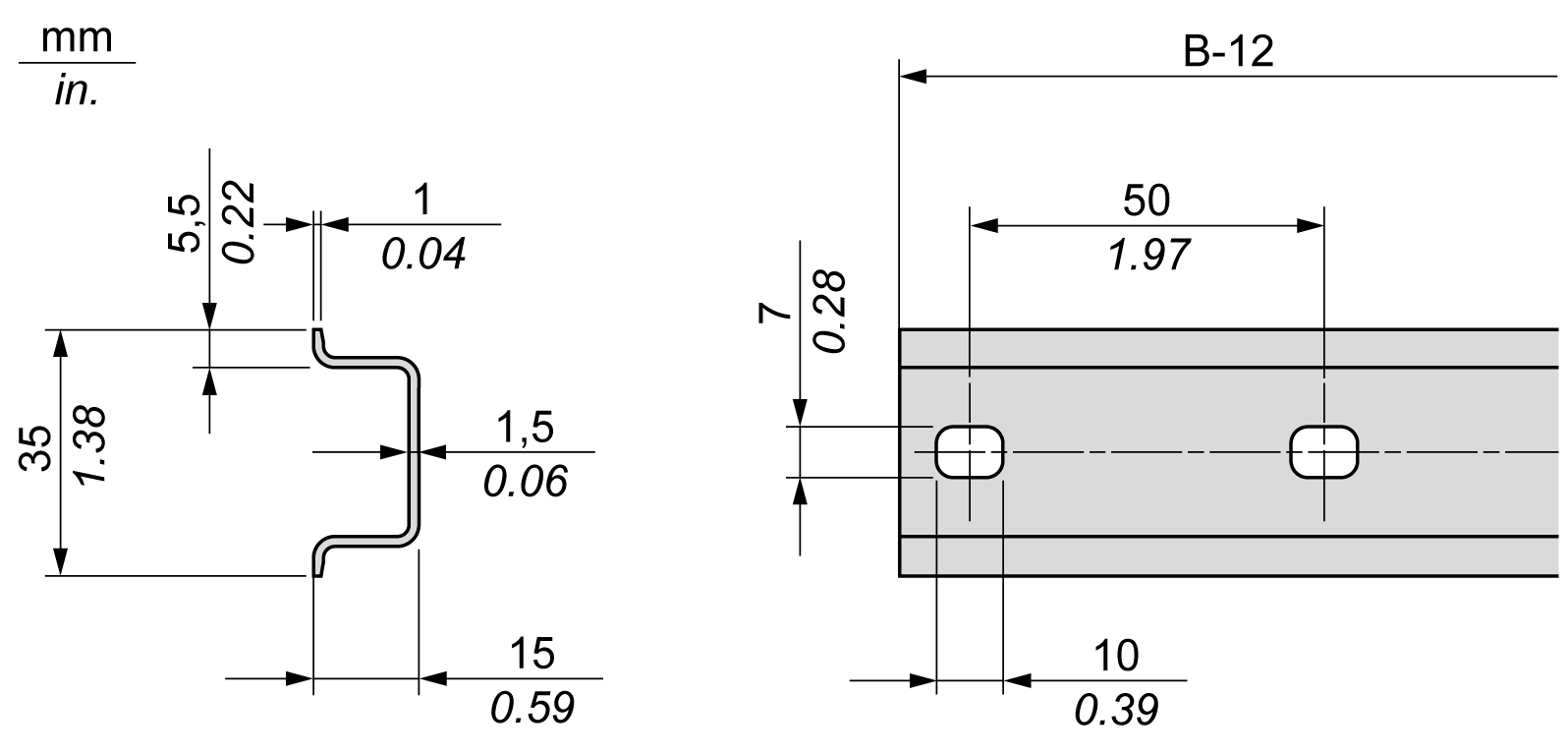

La figura e la tabella seguenti mostrano i codici prodotto delle sezioni superiori della guida (guida DIN) per la gamma con cabinet di metallo:
|
Codice prodotto |
Tipo |
Lunghezza della guida (B-12 mm) |
|---|---|---|
|
NSYSDR60 |
A |
588 mm (23.15 in.) |
|
NSYSDR80 |
A |
788 mm (31.02 in.) |
|
NSYSDR100 |
A |
988 mm (38.89 in.) |
|
NSYSDR120 |
A |
1188 mm (46.77 in.) |

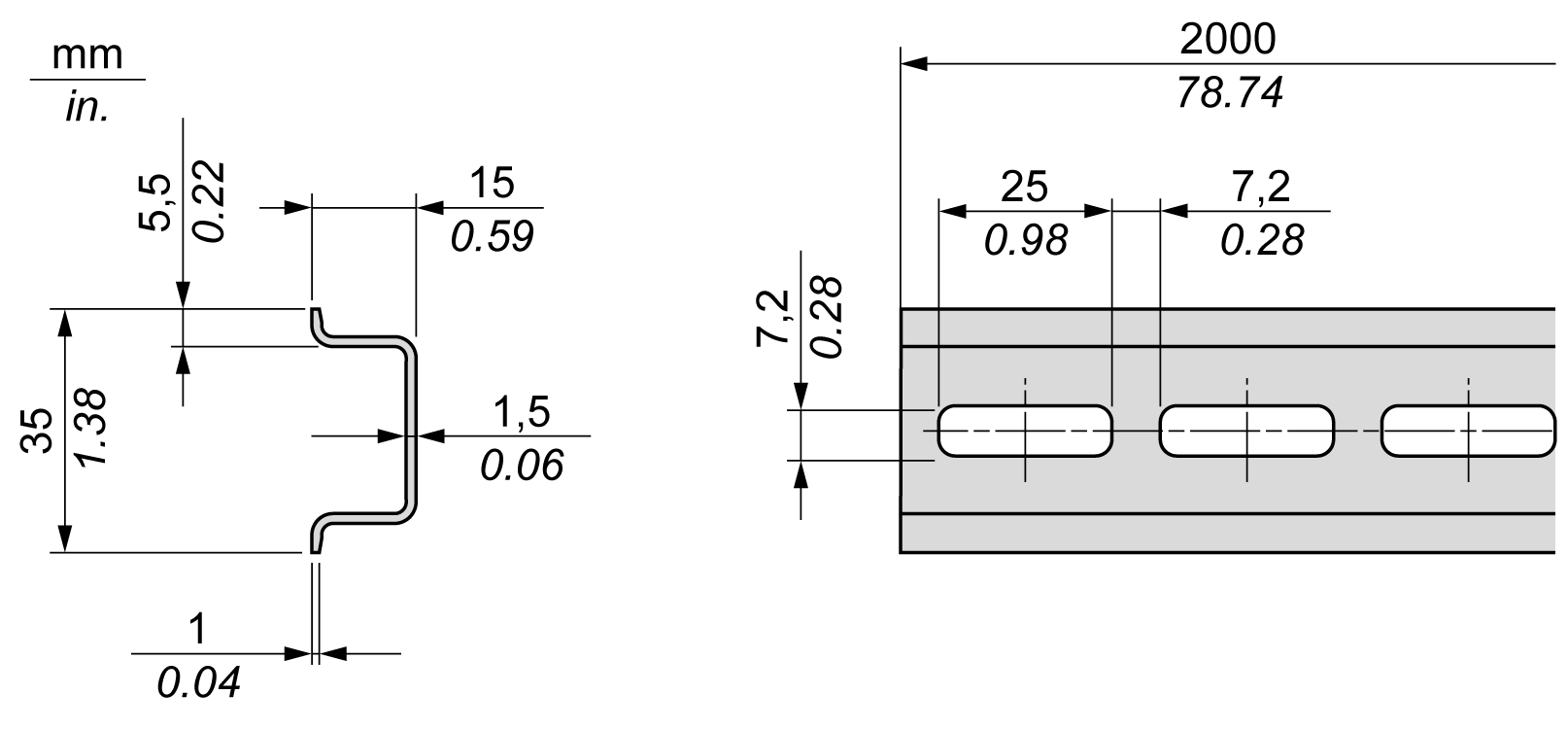

La figura e l'illustrazione seguenti mostrano i codici prodotto delle guide profilate della sezione top hat simmetriche (guida DIN) da 2000 mm (78.74 in.):
|
Codice prodotto |
Tipo |
Lunghezza guida |
|---|---|---|
|
NSYSDR2001 |
A |
2000 mm (78.74 mm.) |
|
NSYSDR200D2 |
A |
|
|
1 Acciaio galvanizzato non perforato 2 Acciaio galvanizzato perforato |
||

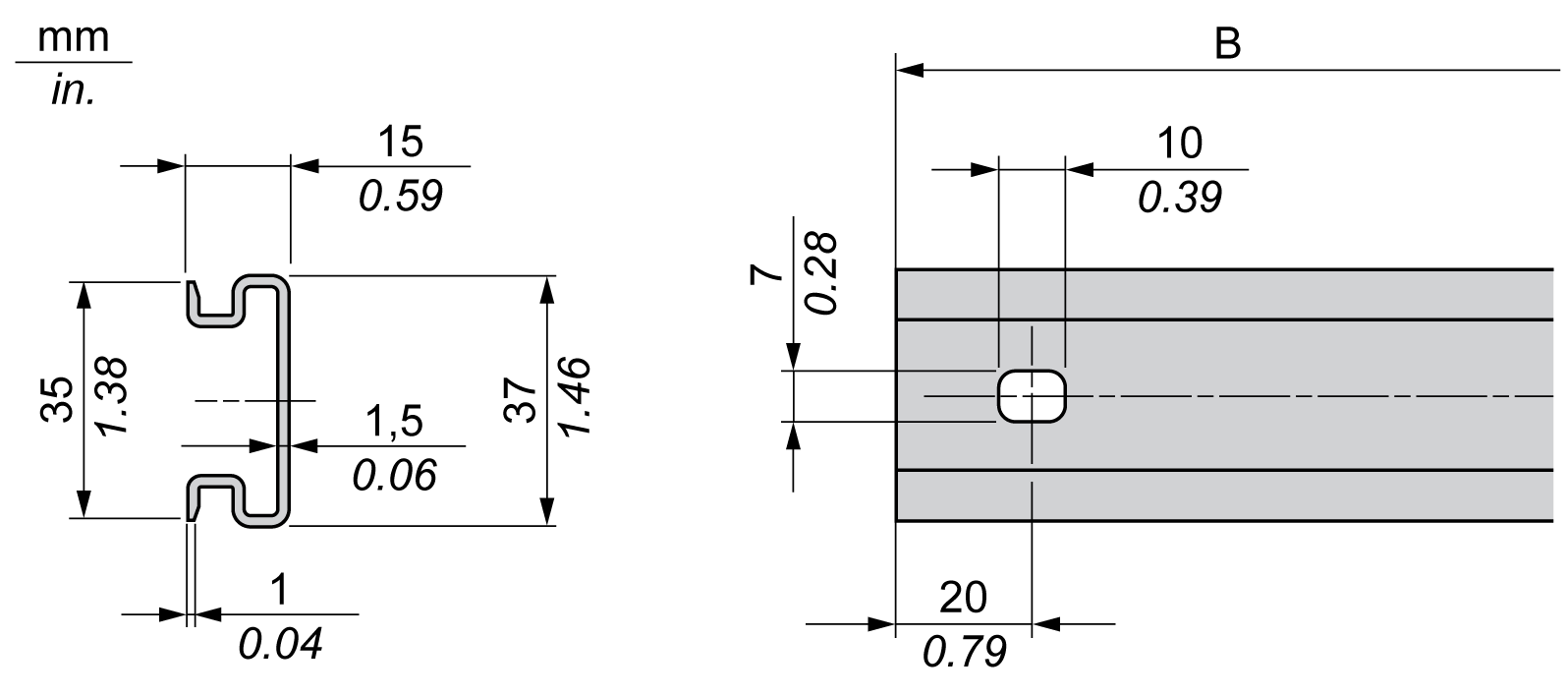

Guida profilata della sezione top hat a doppio profilo (guida DIN)
La figura e la tabella seguenti mostrano i codici prodotto delle sezioni superiori della guida (guida DIN) a doppio profilo per la gamma con montaggio a muro:
|
Codice prodotto |
Tipo |
Lunghezza guida (B) |
|---|---|---|
|
NSYDPR25 |
W |
250 mm (9.84 in.) |
|
NSYDPR35 |
W |
350 mm (13.77 in.) |
|
NSYDPR45 |
W |
450 mm (17.71 in.) |
|
NSYDPR55 |
W |
550 mm (21.65 in.) |
|
NSYDPR65 |
W |
650 mm (25.60 in.) |
|
NSYDPR75 |
W |
750 mm (29.52 in.) |

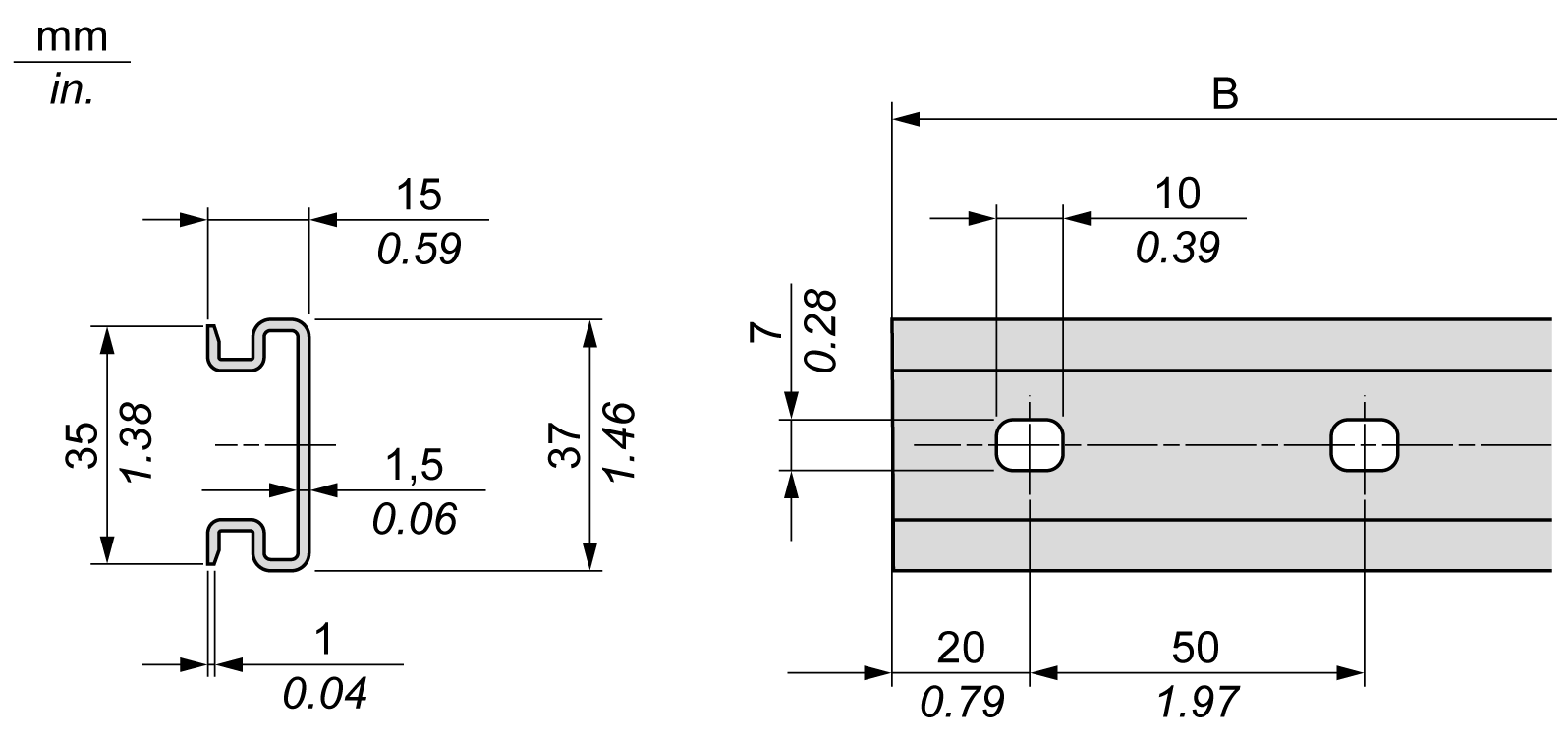

La figura e la tabella seguenti mostrano i codici prodotto della guida profilata della sezione top hat (guida DIN) a doppio profilo per la gamma con montaggio a terra:
|
Codice prodotto |
Tipo |
Lunghezza guida (B) |
|---|---|---|
|
NSYDPR60 |
F |
588 mm (23.15 in.) |
|
NSYDPR80 |
F |
788 mm (31.02 in.) |
|
NSYDPR100 |
F |
988 mm (38.89 in.) |
|
NSYDPR120 |
F |
1188 mm (46.77 in.) |
