Performance e livelli di integrità della sicurezza
Questa tabella descrive le prestazioni e i livelli di integrità della sicurezza associati all'applicazione a 2 canali:
|
Tipo di applicazione |
Livello di prestazione (PL) e categoria max (IEC/ISO 13849-1) |
Livello di integrità della sicurezza massimo (SIL) (IEC/EN 62061) |
|---|---|---|
|
Applicazione a 2 canali con rilevamento dei cortocircuiti |
PL d, categoria 3 |
SIL 2 |
|
Applicazione a 2 canali (2 * sensori PNP) senza rilevamento dei cortocircuiti |
PL d, categoria 3 |
SIL 2 |
|
Applicazione a 2 canali con rilevamento dei cortocircuiti |
PL e, categoria 4 |
SIL 3 |
|
Applicazione a 2 canali (sensori PNP + sensori complementari NPN) con rilevamento dei cortocircuiti |
PL e, categoria 4 |
SIL 3 |
La descrizione del comportamento di ingressi e uscite può essere basata su cronogrammi. In tali cronogrammi, si applicano le seguenti convenzioni sullo stato dei segnali:
|
Comportamento degli I/O |
Stato |
|---|---|
|
On |
|
Off |
|
Opzionale |
Sia le condizioni di sicurezza sia quelle di avvio devono essere valide prima di consentire l'attivazione delle uscite.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non utilizzare l'avvio monitorato né quello non monitorato come funzione di sicurezza. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Questa tabella presenta i tipi di modulo disponibili in un'applicazione a 2 canali con avvio non monitorato:
|
Codice prodotto |
Canale 1 |
Canale 2 |
Avvio + EDM 1 |
EDM 2 |
Uscite |
|---|---|---|---|---|---|
|
TM3SAC5R |
+24 Vdc - A1 |
A2-GND |
Y1-Y2 |
– |
13-14 23-24 33-34 |
|
TM3SAF5R |
S11-S12 |
S21-S22 |
S33-S39 |
S41-S42 |
|
|
TM3SAFL5R |
|||||
|
TM3SAK6R |
S21-S22 |
S31-S32 |

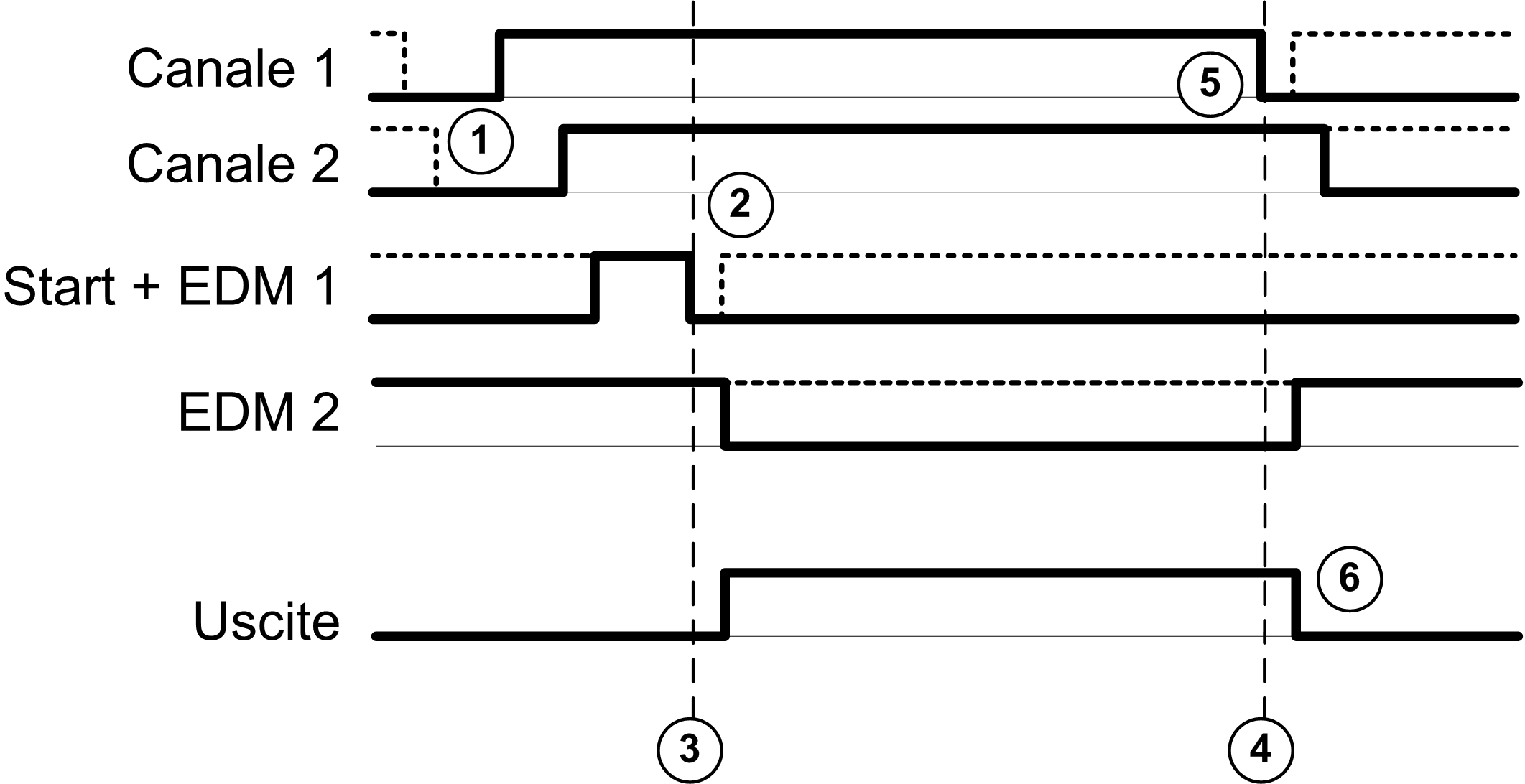

Questa figura presenta la gestione dell'attivazione delle uscite in un'applicazione a 2 canali con avvio non monitorato:
Descrizione degli eventi:
1.Prima di poter attivare le uscite, è necessario impostare su off sia gli ingressi S2 sia quelli S3. Questa condizione è chiamata interblocco. Per ulteriori informazioni, vedere la Guida alla programmazione dei moduli di espansione TM3 della piattaforma software utilizzata.
2.La condizione di avvio non monitorato è disponibile finché l'ingresso avvio è acceso.
La condizione di avvio può essere valida prima degli ingressi safety.
Le uscite sono accese solo se sono valide le condizioni avvio + ingressi safety sono valide.
3.Le condizioni ingressi safety + avvio sono valide.
4.La condizione ingressi safety non è valida.
5.Almeno un ingresso è spento.
6.Le uscite reagiscono alle condizioni ingressi safety e avvio con un ritardo dato dai vincoli di sistema.
Questa tabella presenta i tipi di modulo disponibili in un'applicazione a 2 canali con avvio monitorato:
|
Codice prodotto |
Canale 1 |
Canale 2 |
Avvio + EDM 1 |
EDM 2 |
Uscite |
|---|---|---|---|---|---|
|
TM3SAF5R |
S11-S12 |
S21-S22 |
S33-S34 |
S41-S42 |
13-14 23-24 33-34 |
|
TM3SAFL5R |
|||||
|
TM3SAK6R |
S21-S22 |
S31-S32 |

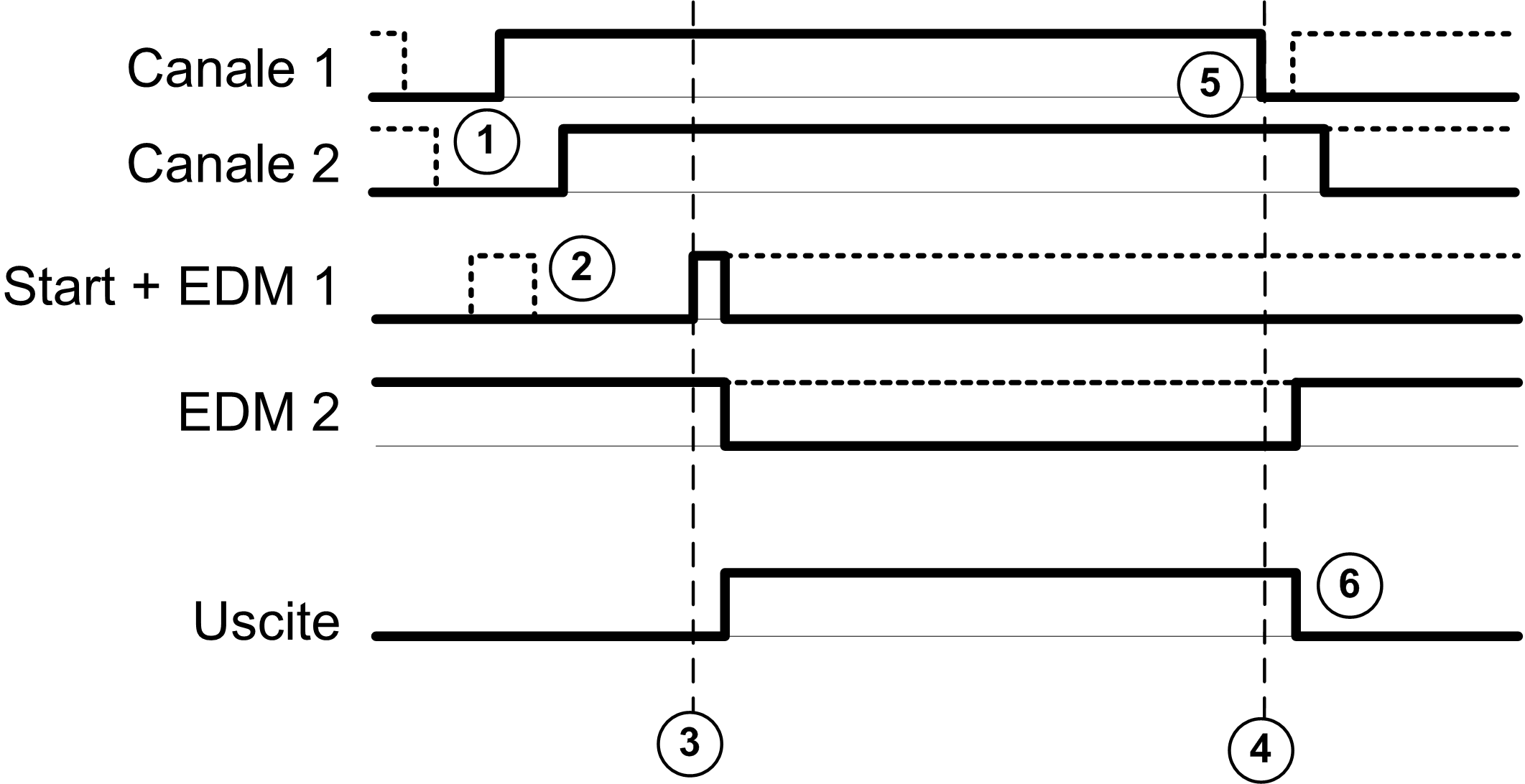

Questa figura presenta la gestione dell'attivazione delle uscite in un'applicazione a 2 canali con avvio monitorato:
Descrizione degli eventi:
1.Prima di poter attivare le uscite, è necessario impostare su off sia gli ingressi S2 sia quelli S3. Questa condizione è chiamata interblocco. Per ulteriori informazioni, vedere la Guida alla programmazione dei moduli di espansione TM3 della piattaforma software utilizzata.
2.La condizione di avvio monitorato è attivata da un fronte di discesa sull'ingresso avvio.
3.Le condizioni ingressi safety + avvio sono valide.
4.La condizione ingressi safety non è valida.
5.Almeno un ingresso è spento.
6.Le uscite reagiscono alle condizioni ingressi safety e avvio con un ritardo dato dai vincoli di sistema.
