M241 Logic Controller come un dispositivo di Destinazione sulla rete EtherNet/IP

Introduzione

Questa sezione descrive la configurazione del M241 Logic Controller come dispositivo di destinazione EtherNet/IP.

Per maggiori informazioni su EtherNet/IP vedere il sito web www.odva.org.

Configurazione destinazione EtherNet/IP

Per configurare l'M241 Logic Controller come un dispositivo di destinazione EtherNet/IP , occorre aggiungere un gestore EtherNet/IP al controller in uso. Selezionare EthernetIP nel Catalogo hardware, trascinarlo nella Struttura dei dispositivi e rilasciarlo su uno dei nodi evidenziati.

EtherNet/IP Configurazione parametri

Per configurare i parametri EtherNet/IP, fare doppio clic su COM_Bus > TM4ES4 > EthernetIP nella struttura Dispositivi.

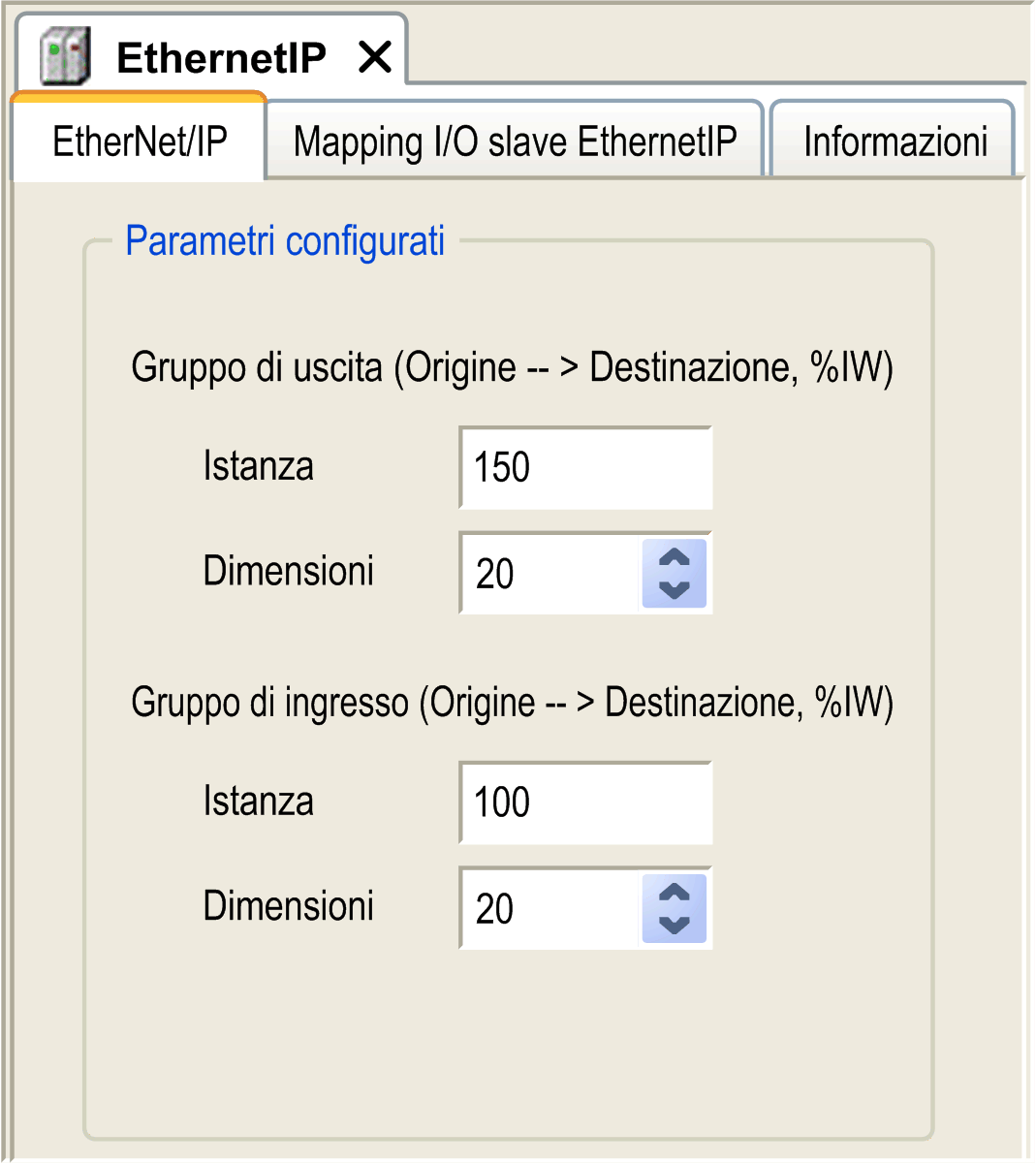

Viene visualizzata questa finestra di dialogo:

I parametri di configurazione EtherNet/IP sono definiti come:

oIstanza:

Numero che si riferisce all'Assembly di ingresso o uscita.

oDimensione:

Numero di canali di un Assembly di ingresso o uscita.

Le dimensioni di memoria di ogni canale sono di 2 byte, i quali memorizzano il valore dell'oggetto %IWx o o %QWx, dove x è il numero del canale.

Ad esempio, se la Dimensione dell'Assembly di uscita è 20, significa che vi sono 20 canali di ingresso (IW0 - IW19) che indirizzano %IWy...%IW(y+20-1), dove y è il primo canale disponibile per l'Assembly.

Elemento		Gamma controller ammissibile	Valore predefinito EcoStruxure Machine Expert
Assembly di uscita	Istanza	150...189	150
Assembly di uscita	Dimensione	2...40	20
Assembly di ingresso	Istanza	100...149	100
Assembly di ingresso	Dimensione	2...40	20

Generazione file EDS

È possibile generare un file EDS per facilitare la configurazione dello scambio dati ciclico su EtherNet/IP.

Passo	Azione
1	In Dispositivi, fare clic con il pulsante destro del mouse sul nodo EthernetIP e scegliere il comando Esporta come EDS dal menu contestuale.
2	Modificare ubicazione e nome di file predefiniti come richiesto.
3	Fare clic su Salva.

NOTA: Gli oggetti Revisione maggiore e Revisione minore nel file EDS sono utilizzati per assicurare l'univocità del file EDS. I valori di questi oggetti non riflettono il livello di revisione corrente del controller.

I file generici M241 Logic Controller e M251 Logic Controller EDS sono anche disponibili sul sito web Schneider. Occorre adattare il file EDS alla propria applicazione. Per fare questo, modificarlo e definire le istanze Assembly nonché le dimensioni.

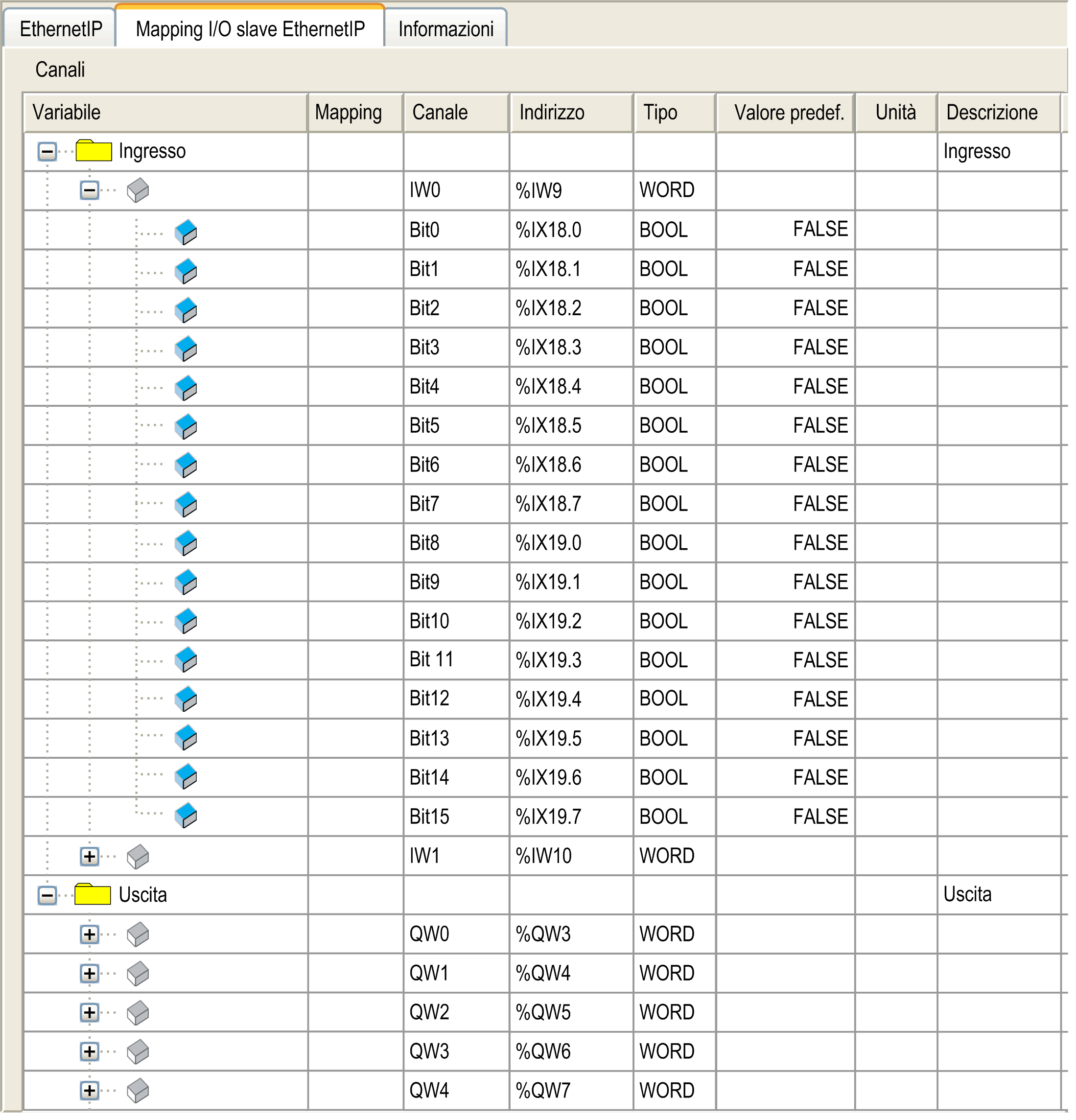

Scheda Slave EthernetIP Mapping I/O

Nella scheda Slave EthernetIP Mapping I/O è possibile definire e denominare delle variabili. In questa scheda vengono fornite anche informazioni aggiuntive, quali l'indirizzamento topologico.

La tabella seguente descrive la configurazione di Slave EthernetIP Mapping I/O:

Canale		Tipo	Val. predefinito	Descrizione
Ingresso	IW0	WORD	-	Parola di comando delle uscite del controller (%QW)
Ingresso	IWxxx	WORD	-	Parola di comando delle uscite del controller (%QW)
Uscita	QW0	WORD	-	Stato degli ingressi del controller (%IW)
Uscita	QWxxx	WORD	-	Stato degli ingressi del controller (%IW)

Il numero di parole dipende dal parametro dimensioni configurato in Configurazione EtherNet/IP.

Output significa OUTPUT dal controller di origine (= %IW per il controller).

Input significa INPUT dal controller di origine (= %QW per il controller).

Connessioni su EtherNet/IP

Per accedere a un dispositivo di destinazione, un Originatore apre una connessione che può includere diverse sessioni che inviano richieste.

Una connessione esplicita usa una sessione (una sessione è una connessione TCP o UDP).

Una connessione di I/O usa 2 sessioni.

La tabella seguente mostra le limitazioni delle connessioni EtherNet/IP:

Caratteristiche	Massimo
Connessioni esplicite	8 (Classe 3)
Connessioni I/O	1 (Classe 1)
Collegamenti	8
Sessioni	16
Richieste simultanee	32

NOTA: Il M241 Logic Controller supporta solo le connessioni cicliche. Se un'Origine apre una connessione usando un tipo di trigger di cambio di stato, la connessione non è rifiutata dal controller ma i pacchetti vengono inviati alla velocità dell'RPI.

Profilo

Il controller supporta i seguenti oggetti:

Classe di oggetto	ID classe	Cat.	Numero di istanze	Effetto sul comportamento dell'interfaccia
Oggetto identità	01 hex	1	1	Supporta il servizio di reset
Oggetto router dei messaggi	02 hex	1	1	Connessione di messaggio esplicito
Oggetto Assembly	04 hex	2	2	Definisce il formato dei dati di I/O
Oggetto Gestore connessioni	06 hex		1	–
Oggetto interfaccia TCP/IP	F5 hex	1	1	Configurazione TCP/IP
Oggetto collegamento Ethernet	F6 hex	1	1	Informazioni di stato e contatore
Oggetto diagnostica interfaccia	350 hex	1	1	–
Oggetto diagnostica scanner	351 hex	1	1	–
Oggetto diagnostica connessione	352 hex	1	1	–
Oggetto diagnostica connessione esplicita	353 hex	1	1	–

Oggetto Identità (ID classe = 01 hex)

La seguente tabella descrive gli attributi della classe dell'oggetto Identità:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	01h	Revisione implementazione dell'oggetto identità
2	Get	Istanze max.	UINT	01h	Il numero di istanza più grande
3	Get	Numero di istanze	UINT	01h	Il numero di istanze oggetto
4	Get	Elenco attributi di istanza facoltativi	UINT, UINT [ ]	00h	Nei primi 2 byte è contenuto il numero degli attributi opzionali dell'istanza. Ogni successiva coppia di byte rappresenta il numero di altri attributi opzionali dell'istanza.
6	Get	Attributo di classe massimo	UINT	07h	Il valore più grande degli attributi della classe
7	Get	Istanza massima Attributo	UINT	07h	Il valore più grande degli attributi dell'istanza

La tabella seguente descrive i servizi di classe:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi della classe
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

La tabella seguente descrive i servizi di istanza:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi della classe
05	Reset ⁽¹⁾	Inizializza il componente EtherNet/IP (riavvio controller)
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

⁽¹⁾ Descrizione del servizio Reset:

Quando l'oggetto identità riceve una richiesta di Reset:

odetermina se può fornire il tipo di reset richiesto

orisponde alla richiesta

oprova ad eseguire il tipo di reset richiesto

Il servizio comune di reset possiede un parametro specifico, Tipo di reset (USINT), con i seguenti valori:

Valore	Tipo di Reset
0	Riavvia il controller. NOTA: Questo valore è quello predefinito se il parametro viene omesso.
1	Reset caldo.
2	Non supportato.
3...99	Riservato
100...199	Specifico del fornitore
200...255	Riservato

La tabella seguente descrive gli attributi dell'istanza:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	ID fornitore	UINT	243h	ID Schneider Automation
2	Get	Tipo dispositivo	UINT	0Eh	Controller
3	Get	Codice prodotto	UINT	1002h	Codice prodotto controller
4	Get	Revisione	Struttura di USINT, USINT	–	Revisione del prodotto del controller ⁽¹⁾. Equivalente ai 2 byte meno significativi della versione controller
5	Get	Stato	WORD ⁽²⁾	–	Vedere la definizione nella tabella di seguito
6	Get	Numero di serie	UDINT	–	Numero di serie del controller XX + 3 LSB dell'indirizzo MAC
7	Get	Nome prodotto	Struttura di USINT, STRING	–	–

⁽¹⁾Mappata in una WORD:

oMSB: revisione minore (secondo USINT)

oLSB: revisione maggiore (primo USINT)

Esempio: 0205h significa revisione V5.2.

⁽²⁾ Descrizione dello stato (Attributo 5):

Bit	Nome	Descrizione
0	Proprietario	Non utilizzato
1	Riservato	–
2	Configurato	TRUE indica che l'applicazione del dispositivo è stata riconfigurata.
3	Riservato	–
4...7	Stato dispositivo esteso	o0: autodiagnostica o non determinato o1: aggiornamento firmware in corso o2: almeno una connessione I/O non valida rilevata o3: nessun collegamento di I/O stabilito o4: configurazione non volatile non valida o5: errore irreversibile rilevato o6: almeno un collegamento di I/O in stato RUN o7: almeno un collegamento I/O stabilito, tutti in modalità Inattivo o8: riservato o9...15: inutilizzati
8	Errore non grave reversibile	TRUE indica che il dispositivo ha rilevato un errore che nella maggior parte delle circostanze è reversibile. Questo tipo di evento non provoca modifiche nello stato del dispositivo.
9	Errore non grave irreversibile	TRUE indica che il dispositivo ha rilevato un errore che nella maggior parte delle circostanze non è reversibile. Questo tipo di evento non provoca modifiche nello stato del dispositivo.
10	Errore grave reversibile	TRUE indica che il dispositivo ha rilevato un errore che richiede al dispositivo di segnalare un'eccezione e passare in stato HALT. Il tipo di evento causa un cambiamento dello stato del dispositivo, ma nella maggior parte dei casi è reversibile.
11	Errore grave irreversibile	TRUE indica che il dispositivo ha rilevato un errore che richiede al dispositivo di segnalare un'eccezione e passare in stato HALT. Il tipo di evento causa un cambiamento dello stato del dispositivo, ma nella maggior parte dei casi non è reversibile.
12...15	Riservato	–

Oggetto router messaggi (ID classe = 02 hex)

La seguente tabella descrive gli attributi dell'oggetto Router dei messaggi:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	01h	Revisione implementazione dell'oggetto Router dei messaggi
2	Get	Istanze max.	UINT	01h	Il numero di istanza più grande
3	Get	Numero dell'istanza	UINT	01h	Il numero di istanze oggetto
4	Get	Elenco attributi di istanza facoltativi	Struttura di UINT, UINT [ ]	20	Nei primi 2 byte è contenuto il numero degli attributi opzionali dell'istanza. Ogni successiva coppia di byte rappresenta il numero di altri attributi opzionali dell'istanza (da 100 a 119).
5	Get	Elenco servizi facoltativi	UINT	00h	Il numero e l'elenco di tutti gli attributi dei servizi opzionali implementati (0: nessun servizio opzionale implementato)
6	Get	Attributo di classe massimo	UINT	07h	Il valore più grande degli attributi della classe
7	Get	Istanza massima Attributo	UINT	119	Il valore più grande degli attributi dell'istanza

La tabella seguente descrive i servizi di classe:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi della classe
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

La tabella seguente descrive i servizi di istanza:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi della classe
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

La tabella seguente descrive gli attributi dell'istanza:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Descrizione
1	Get	Elenco oggetti implementati	Struttura di UINT, UINT [ ]	–	Elenco oggetti implementati. I primi 2 byte contengono il numero di oggetti implementati. Ogni due byte che seguono rappresentano un altro numero di classe implementato. Questo elenco contiene i seguenti oggetti: oIdentità oRouter dei messaggi oAssembly oGestore connessioni oParametro oOggetto file oModbus oPorta oTCP/IP oCollegamento Ethernet
2	Get	Numero disponibile	UINT	512	Numero massimo di connessioni CIP simultanee (Classe1 o Classe3) supportate.

ID attributo

Accesso

Nome

Tipo di dati

Valore

Descrizione

Get

Elenco oggetti implementati

Struttura di UINT, UINT [ ]

–

Elenco oggetti implementati. I primi 2 byte contengono il numero di oggetti implementati. Ogni due byte che seguono rappresentano un altro numero di classe implementato.

Questo elenco contiene i seguenti oggetti:

oIdentità

oRouter dei messaggi

oAssembly

oGestore connessioni

oParametro

oOggetto file

oModbus

oPorta

oTCP/IP

oCollegamento Ethernet

Get

Numero disponibile

UINT

512

Numero massimo di connessioni CIP simultanee (Classe1 o Classe3) supportate.

Oggetto Assembly (ID classe = 04 hex)

La seguente tabella descrive gli attributi della classe dell'oggetto Assembly:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	2	Revisione implementazione dell'oggetto Assembly
2	Get	Istanze max.	UINT	189	Il numero di istanza più grande
3	Get	Numero di istanze	UINT	2	Il numero di istanze oggetto
4	Get	Elenco attributi di istanza facoltativi	Struttura di: UINT UINT [ ]	1 4	Nei primi 2 byte è contenuto il numero degli attributi opzionali dell'istanza. Ogni successiva coppia di byte rappresenta il numero di altri attributi opzionali dell'istanza.
5	Get	Elenco servizi facoltativi	UINT	00h	Il numero e l'elenco di tutti gli attributi dei servizi opzionali implementati (0: nessun servizio opzionale implementato)
6	Get	Attributo di classe massimo	UINT	07h	Il valore più grande degli attributi della classe
7	Get	Istanza massima Attributo	UINT	04h	Il valore più grande degli attributi dell'istanza

La tabella seguente descrive i servizi di classe:

Codice servizio (hex)	Nome	Descrizione
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

La tabella seguente descrive i servizi di istanza:

Codice servizio (hex)	Nome	Descrizione
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato
10	Imposta attributo singolo	Modifica il valore dell'attributo specificato

Istanze supportate

Output significa OUTPUT dal controller di origine (= %IW per il controller).

Input significa INPUT dal controller di origine (= %QW per il controller).

Il controller supporta 2 Assembly:

Nome	Istanza	Dimensioni dei dati
Uscita controller (%IW)	Configurabile: deve essere tra 100 e 149	Da 2 a 40 parole
Ingresso controller (%QW)	Configurabile: deve essere tra 150 e 189	Da 2 a 40 parole

NOTA: L'oggetto Assembly lega insieme gli attributi di più oggetti in modo tale che l'informazione da e verso ogni oggetto può essere comunicata tramite una singola connessione. Gli oggetti Assembly sono statici.

Gli Assembly in uso possono essere modificati attraverso l'accesso ai parametri dello strumento di configurazione della rete (RSNetWorx). Il controller deve essere spento e riacceso per registrare l'assegnazione di un nuovo Assembly.

La tabella seguente descrive gli attributi dell'istanza:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Descrizione
3	Get/Set	Dati istanza	ARRAY di Byte	–	Il servizio Set di dati è disponibile solo per l'uscita del controller
4	Get	Dimensioni dati istanza	UINT	4...80	Dimensione dei dati in byte

Accesso da uno Scanner EtherNet/IP

Quando uno scanner EtherNet/IP necessita di scambiare gli Assembly con un M241 Logic Controller, utilizza i seguenti parametri d'accesso (Connection path):

oClasse 4

oIstanza xx dove xx è il valore dell'istanza (esempio: 2464 hex = istanza 100).

oAttributo 3

Inoltre, occorre definire un assembly di configurazione nell'Origine.

Ad esempio: Classe 4, Istanza 3, Attributo 3, il Connection Path risultante sarà:

o2004 hex

o2403 hex

o2c<xx> hex

Oggetto Gestore connessione (ID classe = 06 hex)

La seguente tabella descrive gli attributi della classe dell'oggetto Assembly:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	2	Revisione implementazione dell'Oggetto gestore connessioni
2	Get	Istanze max.	UINT	189	Il numero di istanza più grande
3	Get	Numero di istanze	UINT	2	Il numero di istanze oggetto
4	Get	Elenco attributi di istanza facoltativi	Struttura di: UINT UINT [ ]	–	Il numero e l'elenco degli attributi opzionali. La prima parola contiene il numero di attributi da seguire ed ogni parola successiva contiene un altro codice di attributo. I seguenti attributi opzionali includono: onumero totale di richieste apertura connessione in entrata oil numero di richieste respinte a causa del formato non conforme di Invia apertura oil numero di richieste rifiutate a causa di risorse insufficienti oil numero di richieste rifiutate a causa del valore del parametro inviato con Invia apertura oil numero di richieste di Invia chiusura ricevute oil numero di richieste di Invia chiusura che avevano un formato non valido oil numero di richieste di Invia chiusura che non corrispondevano a una connessione attiva oil numero di connessioni che sono scadute perché l'altro capo ha interrotto la produzione, o si è verificata una sconnessione delle rete
6	Get	Attributo di classe massimo	UINT	07h	Il valore più grande degli attributi della classe
7	Get	Istanza massima Attributo	UINT	08h	Il valore più grande degli attributi dell'istanza

La tabella seguente descrive i servizi di classe:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi della classe
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

La tabella seguente descrive i servizi di istanza:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi di istanza
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato
4E	Invia chiusura	Chiude una connessione esistente
52	Invia non connessa	Invia una richiesta multi-hop non connessa
54	Invia apertura	Apre una nuova connessione

La tabella seguente descrive gli attributi dell'istanza:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Descrizione
1	Get	Richieste di apertura	UINT	–	Numero di richieste di servizio Invia apertura ricevute
2	Get	Formato apertura rifiutato	UINT	–	Numero di richieste di servizio invio apertura rifiutate a causa del formato non valido
3	Get	Risorsa apertura rifiutata	ARRAY di Byte	–	Numero di richieste di servizio invio apertura rifiutate a causa della mancanza di risorse
4	Get	Altre aperture rifiutate	UINT	–	Numero di richieste di servizio invio apertura rifiutate per un motivo diverso dal formato non valido o la mancanza di risorse
5	Get	Richieste chiusura	UINT	–	Numero di richieste di servizio invio chiusura ricevute
6	Get	Richieste formato chiusura	UINT	–	Numero di richieste di servizio invio chiusura rifiutate a causa del formato non valido
7	Get	Altre richieste di chiusura	UINT	–	Numero di richieste di servizio invio chiusura rifiutate per motivi diversi dal formato non valido
8	Get	Timeout connessioni	UINT	–	Numero totale di timeout di connessione che si sono verificati nelle connessioni controllate da questo gestore connessioni

Oggetto interfaccia TCP/IP (ID classe = F5 hex)

Questo oggetto mantiene contatori specifici dei collegamenti e informazioni di stato per un'interfaccia di comunicazione Ethernet 802.3.

La seguente tabella descrive gli attributi della classe dell'oggetto interfaccia TCP/IP:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	4	Revisione implementazione dell'oggetto interfaccia TCP/IP
2	Get	Istanze max.	UINT	2	Il numero di istanza più grande
3	Get	Numero dell'istanza	UINT	2	Il numero di istanze oggetto

La tabella seguente descrive i servizi di classe:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi della classe
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

Codici di istanza

Solo l'istanza 1 è supportata.

La tabella seguente descrive i servizi di istanza:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi di istanza
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo di istanza specificato

La tabella seguente descrive gli attributi dell'istanza:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Descrizione
1	Get	Stato	DWORD	Livello bit	o0: l'attributo di configurazione interfaccia non è stato configurato. o1: la configurazione dell'interfaccia contiene una configurazione valida. oDa 2 a 15: riservato.
2	Get	Capacità di configurazione	DWORD	Livello bit	o0: client BOOTP o1: Client DNS o2: client DHCP o5: configurato in EcoStruxure Machine Expert Tutti gli altri bit sono riservati e impostati a 0.
3	Get	Configurazione	DWORD	Livello bit	o0: la configurazione dell'interfaccia è valida. o1: la configurazione dell'interfaccia si ottiene con BOOTP. o2: la configurazione dell'interfaccia si ottiene con DHCP. o3: riservato o4: abilita DNS Tutti gli altri bit sono riservati e impostati a 0.
4	Get	Collegamento fisico	UINT	Dimensioni percorso	Numero di parole a 16 bit nell'elemento Percorso
4	Get	Collegamento fisico	Padded EPATH	Path	Segmenti logici che identificano l'oggetto collegamento fisico. Il percorso è ristretto a un segmento di classe logica e un segmento di istanza logica. La dimensione massima è di 12 byte.
5	Get	Configurazione interfaccia	UDINT	Indirizzo IP	–
			UDINT	Maschera di rete	–
			UDINT	Indirizzo gateway	–
			UDINT	Nome primario	–
			UDINT	Nome secondario	0: non è stato configurato alcun indirizzo per il server dei nomi secondario.
			STRING	Nome dominio predefinito	0: nessun nome di dominio configurato
6	Get	Nome host	STRING	–	Caratteri ASCII. 0: nessun nome host configurato

Oggetto collegamento Ethernet (ID classe = F6 hex)

Questo oggetto fornisce il meccanismo per configurare un dispositivo di rete TCP/IP.

La seguente tabella descrive gli attributi della classe dell'oggetto collegamento Ethernet:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	4	Revisione implementazione dell'oggetto collegamento Ethernet.
2	Get	Istanze max.	UINT	3	Il numero di istanza più grande
3	Get	Numero di istanze	UINT	3	Il numero di istanze oggetto

La tabella seguente descrive i servizi di classe:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi della classe
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo specificato

Codici di istanza

Solo l'istanza 1 è supportata.

La tabella seguente descrive i servizi di istanza:

Codice servizio (hex)	Nome	Descrizione
01	Ottieni tutti gli attributi	Restituisce il valore di tutti gli attributi di istanza
0E	Ottieni singolo attributo	Restituisce il valore dell'attributo di istanza specificato

La tabella seguente descrive gli attributi dell'istanza:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Descrizione
1	Get	Velocità interfaccia	UDINT	–	Velocità in Mbps (10 o 100)
2	Get	Flag di interfaccia	DWORD	Livello bit	o0: stato collegamento o1: half/full duplex o2 - 4: stato negoziazione o5: impostazione manuale / richiede reset o6: errore hardware locale rilevato Tutti gli altri bit sono riservati e impostati a 0.
3	Get	Indirizzamento fisico	ARRAY di 6 USINT	–	Questo array contiene l'indirizzo MAC del prodotto. Formato: XX-XX-XX-XX-XX-XX

ID attributo

Accesso

Nome

Tipo di dati

Valore

Descrizione

Get

Velocità interfaccia

UDINT

–

Velocità in Mbps (10 o 100)

Get

Flag di interfaccia

DWORD

Livello bit

o0: stato collegamento

o1: half/full duplex

o2 - 4: stato negoziazione

o5: impostazione manuale / richiede reset

o6: errore hardware locale rilevato

Tutti gli altri bit sono riservati e impostati a 0.

Get

Indirizzamento fisico

ARRAY di 6 USINT

–

Questo array contiene l'indirizzo MAC del prodotto.

Formato: XX-XX-XX-XX-XX-XX

Oggetto diagnostica interfaccia (ID classe = 350 hex)

La seguente tabella descrive gli attributi della classe dell'Oggetto diagnostica interfaccia:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	01h	Aumentato di 1 ad ogni nuovo aggiornamento dell'oggetto.
2	Get	Istanza massima	UINT	01h	Numero istanza massimo dell'oggetto.

Oggetto diagnostica scanner (ID classe = 351 hex)

La seguente tabella descrive gli attributi della classe dell'Oggetto diagnostica scanner:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	01h	Aumentato di 1 ad ogni nuovo aggiornamento dell'oggetto.
2	Get	Istanza massima	UINT	01h	Numero istanza massimo dell'oggetto.

Oggetto diagnostica connessione (ID classe = 352 hex)

La seguente tabella descrive gli attributi della classe dell'Oggetto diagnostica connessione:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	01h	Aumentato di 1 ad ogni nuovo aggiornamento dell'oggetto.
2	Get	Istanza massima	UINT	0 - n (numero massimo di connessioni I/O CIP)	Numero istanza massimo dell'oggetto.

NOTA: Esiste una istanza oggetto diagnostico connessione I/O per i percorsi O->T e T->O.

Oggetto diagnostica connessione esplicita (ID classe = 353 hex)

La seguente tabella descrive gli attributi della classe dell'Oggetto diagnostica connessione esplicita:

ID attributo	Accesso	Nome	Tipo di dati	Valore	Dettagli
1	Get	Revisione	UINT	01h	Aumentato di 1 ad ogni nuovo aggiornamento dell'oggetto.
2	Get	Istanza massima	UINT	0 - n (numero massimo di connessioni I/O CIP)	Numero istanza massimo dell'oggetto.
