Schema di cablaggio del TM5SAI2TH

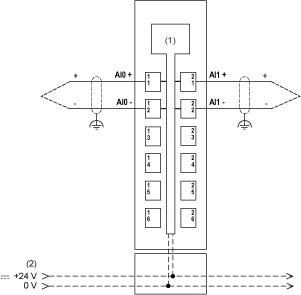

La figura seguente mostra lo schema di cablaggio per il modulo TM5SAI2TH:
(1): Componenti elettronici interni
(2): Segmento di alimentazione I/O 24 Vdc integrato nelle basi bus
Per tutti i collegamenti di comunicazione e i collegamenti di ingressi e uscite analogici e ad alta velocità, usare cavi schermati e dotati di messa a terra di protezione adeguata. Se per questo tipo di collegamenti non vengono utilizzati cavi schermati, le interferenze elettromagnetiche possono compromettere i segnali. Il degrado dei segnali può provocare il funzionamento anomalo del controller o dei moduli ad esso collegati.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oUsare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i segnali di comunicazione. oEseguire la messa a terra della schermatura degli I/O analogici, degli I/O veloci e dei segnali di comunicazione in un unico punto1. oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Elemento di riscaldamento in ceramica con termoelementi integrati
Gli effetti della tensione di oscillazione possono provocare errori di misurazione.
|
|
|
LA TENSIONE DI OSCILLAZIONE PUÒ CAUSARE IL FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA |
|
Collegare l'ingresso negativo dell'elemento termocoppia all'ingresso negativo del modulo di alimentazione della termocoppia. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

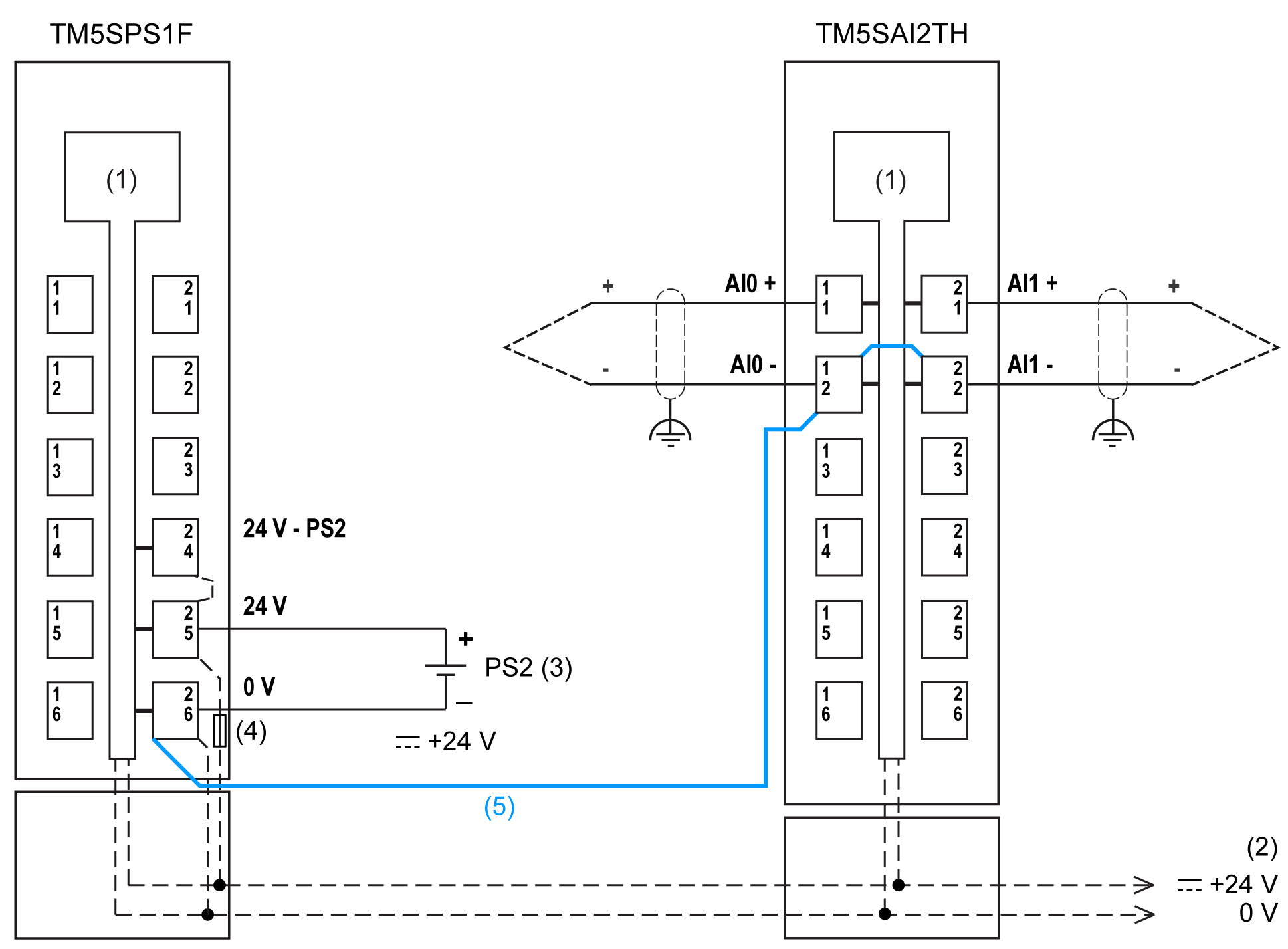

La seguente figura mostra lo schema di cablaggio per il TM5SAI2TH con un PDM:
(1): Componenti elettronici interni
(2): Segmento di alimentazione I/O 24 Vdc integrato nelle basi bus
(3): PS2: alimentatore 24 Vdc esterno isolato
(4): Fusibile integrato tipo T ad azione lenta da 6,3 A, 250 V, sostituibile
(5): Collegamento degli ingressi negativi del modulo termocoppia all'ingresso negativo del PDM
