Nella tabella seguente vengono descritte le caratteristiche principali del modulo TM5SEAISG:
|
Caratteristiche principali |
|
|---|---|
|
Numero di canali di ingresso |
1 |
|
Tipo di misura |
Estensimetro Full-bridge |
|
Campo di funzionamento del sensore |
da 85 a 5000 Ω |
|
Risoluzione |
24 bit |
Per la configurazione e la programmazione del modulo elettronico TM5SEAISG, fare riferimento a IoDrvTM5SEAISG Guida della libreria Estensimetro.
Nella figura seguente viene illustrato il modulo ridotto con un TM5SEAISG
Nella tabella seguente vengono illustrati i numeri di modello per la morsettiera e la base del bus associata a TM5SEAISG:
|
Numero |
Numero del modello |
Descrizione |
Colore |
|---|---|---|---|
|
1 |
TM5ACBM11 oppure TM5ACBM15 |
Base bus
Base bus con impostazione dell'indirizzo |
Bianco
Bianco |
|
2 |
TM5SEAISG |
Modulo elettronico |
Bianco |
|
3 |
TM5ACTB12 |
Morsetto, 12 pin |
Bianco |
NOTA: Per maggiori informazioni, fare riferimento a Basi bus e morsettiere TM5

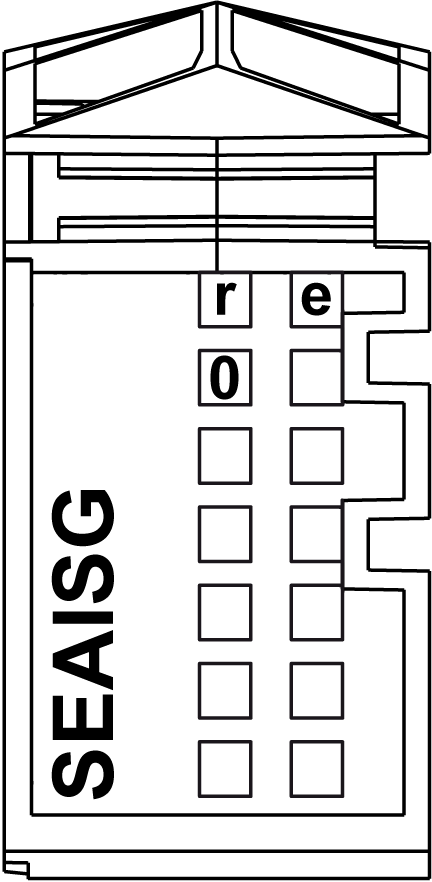

Nella figura seguente sono illustrati i LED di stato del TM5SEAISG.
Nella tabella seguente vengono illustrati i LED di stato di TM5SEAISG:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
Verde |
Spento |
Alimentazione assente |
|
Lampeggio singolo |
Stato di ripristino |
||
|
Lampeggiante |
Stato pre-operativo |
||
|
Acceso |
Funzionamento normale |
||
|
e |
Rosso |
Spento |
OK o alimentazione assente |
|
Acceso |
Rilevato errore o stato reset |
||
|
0 |
Verde |
Spento |
Rilevato filo interrotto Il convertitore analogico/digitale è occupato |
|
Acceso |
Convertitore analogico/digitale in esecuzione, valore disponibile |
