Ingresso analogico 4AI 0-20 mA / 4-20 mA
Il modulo 4AI 0-20 mA / 4-20 mA elettronico analogico è dotato di 4 ingressi a 12 bit.

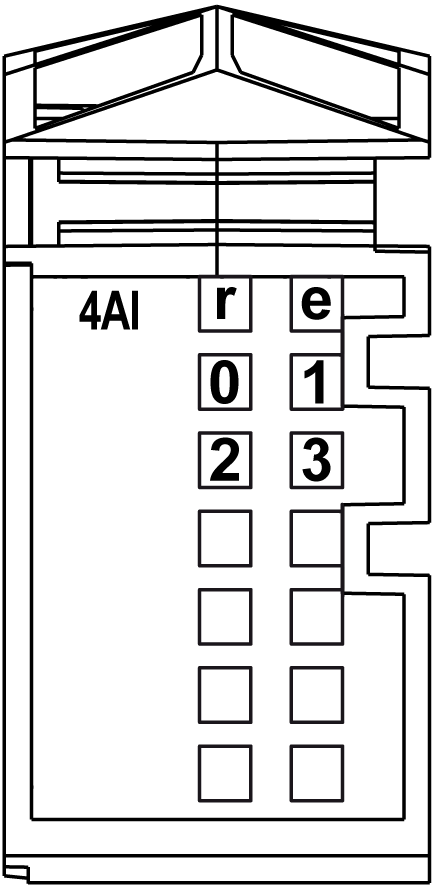

Nella figura seguente vengono illustrati i LED per 4AI 0-20 mA / 4-20 mA:
Nella tabella seguente vengono mostrati i LED di stato di 4AI 0-20 mA / 4-20 mA:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
Verde |
Spento |
Alimentazione assente |
|
Lampeggio singolo |
Stato di azzeramento |
||
|
Lampeggiante |
Stato preoperativo |
||
|
Acceso |
Funzionamento normale |
||
|
e |
Rosso |
Spento |
OK o nessuna alimentazione |
|
On |
Rilevato errore o stato reset |
||
|
Lampeggio doppio |
Errore di sistema rilevato: oSuperamento tempo di scansione oErrore di sincronizzazione rilevato |
||
|
0-3 |
Verde |
Spento |
Canale non configurato o collegamento aperto o sensore scollegato |
|
Acceso |
Il convertitore analogico/digitale è in esecuzione, il valore è disponibile |
Caratteristiche degli ingressi
|
|
|
RISCHIO DI INCENDIO |
|
oUtilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Nella tabella seguente vengono fornite le specifiche del modulo elettronico 4AI 0-20 mA / 4-20 mA:
|
Caratteristiche |
Ingresso corrente |
||
|---|---|---|---|
|
Numero di canali di ingresso |
4 |
||
|
Campo d'ingresso |
0 - 20 mA |
4 - 20 mA |
|
|
Impedenza d'ingresso |
– |
||
|
Impedenza del carico |
400 Ω max. |
||
|
Durata campionamento |
20 ms per l'intero modulo 5 ms per un canale |
||
|
Tipo di ingresso |
Differenziale |
||
|
Modalità conversione |
Registro successivo di approssimazione |
||
|
Filtro d'ingresso |
3° ordine passa basso/frequenza di taglio da 1 kHz |
||
|
Tolleranza ingresso - deviazione massima a 25° C (77°F) |
< 0,08% della misurazione |
< 0,1% della misurazione |
|
|
Tolleranza ingresso - variazione temperatura |
0.009% / °C della misurazione |
0,0113% / °C della misurazione |
|
|
Tolleranza di ingresso - Non linearità |
< 0,05% della scala completa (20 mA) |
||
|
Risoluzione digitale |
12 bit |
||
|
Valore risoluzione |
4,883 µA |
||
|
Rifiuto modalità comune |
70 dB min. |
||
|
70 dB min. |
|||
|
Tipo di cavo |
Cavo schermato |
||
|
Scarto per interferenze tra canali |
70 dB min. |
||
|
Isolamento tra canali |
Non isolato |
||
|
Isolamento tra canali e bus |
Vedere la nota 1. |
||
|
Segnale in ingresso consentito |
±50 mA max. |
||
|
Protezione ingresso |
– |
||
|
Tensione modalità comune accettabile tra canali |
– |
||
1 L'isolamento del modulo elettronico è RMS 500 Vca tra i componenti elettronici alimentati dal bus di alimentazione TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vcc collegato al modulo elettronico. In pratica, è presente un ponte tra il bus di alimentazione TM5 e il segmento di alimentazione I/O 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vdc o 60 Vdc. Ciò riduce efficacemente l'isolamento dell'intero sistema dai 500 Vac RMS.

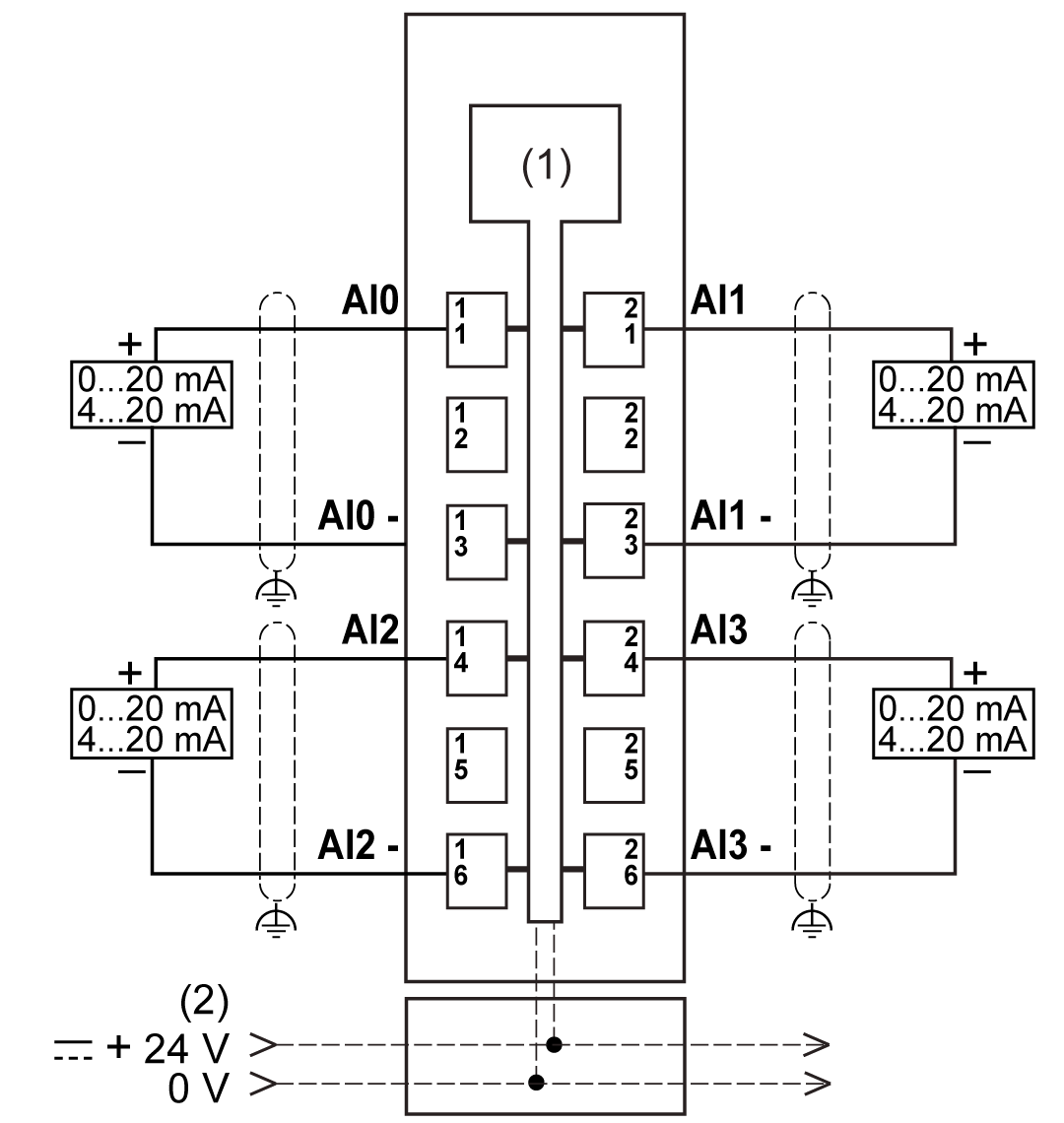

Nella figura seguente viene illustrato lo schema di cablaggio di 4AI 0-20 mA / 4-20 mA:
1 Componenti elettronici interni
2 Segmento di alimentazione I/O 24 Vcc integrato nelle basi bus
Se il canale analogico è stato cablato fisicamente per un segnale di tensione e si configura il canale per un segnale di corrente in EcoStruxure Machine Expert, si possono causare danni al circuito analogico.
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
Verificare che il cablaggio fisico del circuito analogico sia compatibile con la configurazione software per il canale analogico. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oUtilizzare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione. oMettere a terra le schermature dei cavi per tutti gli I/O veloci, gli I/O analogici e i cavi di comunicazione in un punto singolo1. oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
Per maggiori informazioni, vedere la sezione Regole e raccomandazioni per il cablaggio del sistema TM5.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
