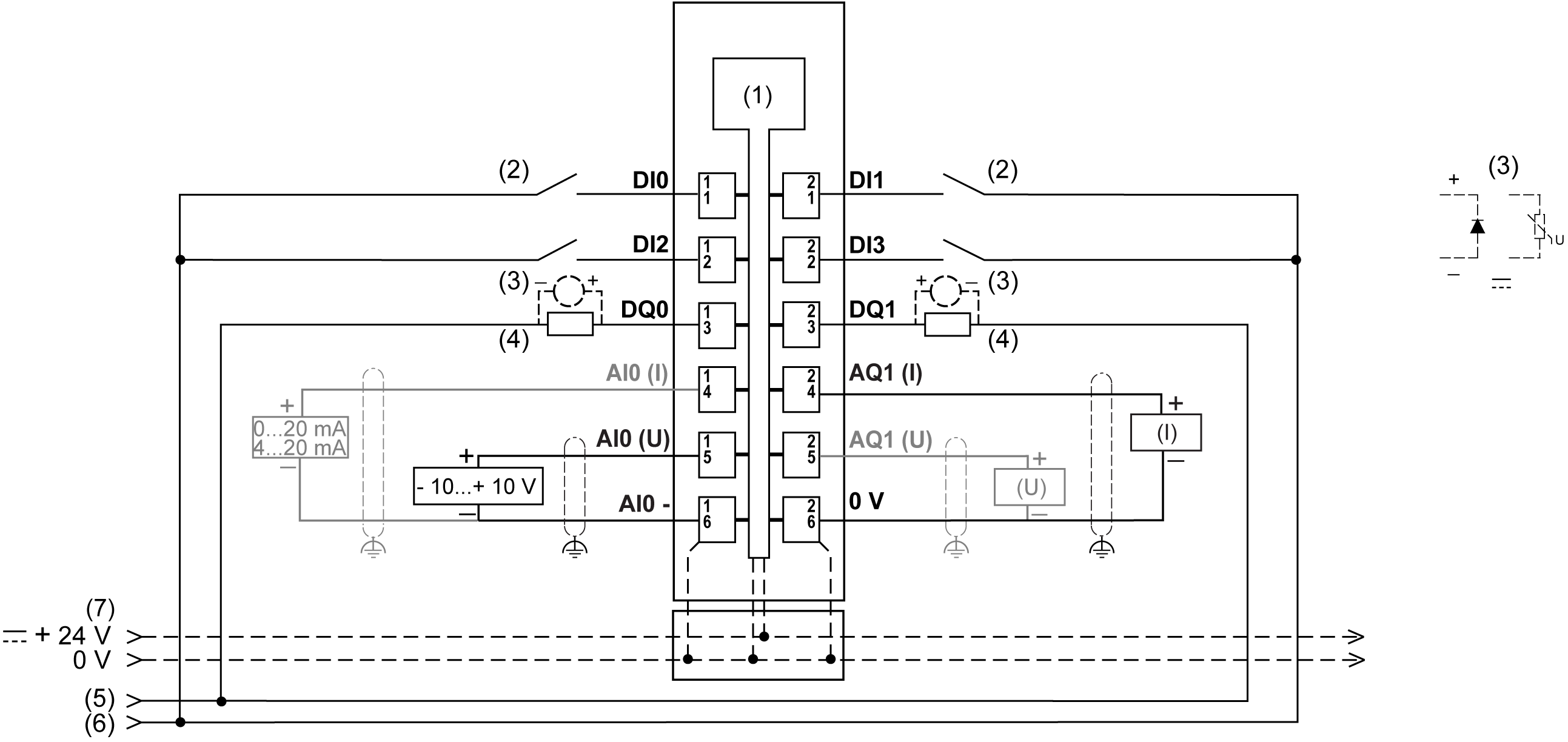

Nell'illustrazione seguente viene mostrato lo schema di cablaggio per il modulo TM5SMM6D2L:
1 circuiti elettronici interni
2 Sensore a 2 filo
3 protezione da carico induttivo
4 Carico 2 fili
5 segmento di alimentazione I/O 0 Vdc con collegamento esterno
6 segmento di alimentazione I/O 24 Vdc con collegamento esterno
7 Segmento di alimentazione I/O 24 Vdc integrato nelle basi del bus
I valore corrente
U tensione
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Informazioni specifiche per gli ingressi digitali
NOTA: Questo significa che i moduli di I/O elettronici e i dispositivi di campo a essi collegati devono risiedere tutti sullo stesso segmento di alimentazione degli I/O a 24 Vdc. In caso contrario, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere conseguenze anche più gravi, come un'esplosione e/o il rischio d'incendio.
|
|
|
RISCHIO DI ESPLOSIONE O D'INCENDIO |
|
Collegare i cavi di ritorno dai dispositivi alla stessa sorgente di alimentazione del segmento di alimentazione degli I/O a 24 Vdc che serve il modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Il modulo elettronico TM5SMM6D2L a 4 ingressi digitali può supportare, singolarmente, dei dispositivi a 1 filo. Per collegare i dispositivi a 2 fili, è possibile aggiungere un modulo di distribuzione comune TM5SPDD12F.
Informazioni specifiche per gli ingressi analogici
Per tutti i collegamenti di comunicazione e i collegamenti di ingressi e uscite analogici e ad alta velocità, usare cavi schermati e dotati di messa a terra di protezione adeguata. Se per questo tipo di collegamenti non vengono utilizzati cavi schermati, le interferenze elettromagnetiche possono compromettere i segnali. Il degrado dei segnali può provocare il funzionamento anomalo del controller o dei moduli ad esso collegati.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oUsare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i segnali di comunicazione. oEseguire la messa a terra della schermatura degli I/O analogici, degli I/O veloci e dei segnali di comunicazione in un unico punto1. oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
Verificare che il cablaggio fisico del circuito analogico sia compatibile con la configurazione software per il canale analogico. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
Informazioni specifiche per le uscite digitali
NOTA: Questo significa che i moduli di I/O elettronici e i dispositivi di campo a essi collegati devono risiedere tutti sullo stesso segmento di alimentazione degli I/O a 24 Vdc. In caso contrario, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere conseguenze anche più gravi, come un'esplosione e/o il rischio d'incendio.
|
|
|
RISCHIO DI ESPLOSIONE O D'INCENDIO |
|
Collegare i cavi di ritorno dai dispositivi alla stessa sorgente di alimentazione del segmento di alimentazione degli I/O a 24 Vdc che serve il modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Il modulo elettronico TM5SMM6D2L a 2 uscite può supportare, singolarmente, dei dispositivi a 1 filo. Per collegare i dispositivi a 2 fili, è possibile aggiungere un modulo di distribuzione comune TM5SPDG12F.
Informazioni specifiche per le uscite analogiche
Per tutti i collegamenti di comunicazione e i collegamenti di ingressi e uscite analogici e ad alta velocità, usare cavi schermati e dotati di messa a terra di protezione adeguata. Se per questo tipo di collegamenti non vengono utilizzati cavi schermati, le interferenze elettromagnetiche possono compromettere i segnali. Il degrado dei segnali può provocare il funzionamento anomalo del controller o dei moduli ad esso collegati.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oUsare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i segnali di comunicazione. oEseguire la messa a terra della schermatura degli I/O analogici, degli I/O veloci e dei segnali di comunicazione in un unico punto1. oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
Verificare che il cablaggio fisico del circuito analogico sia compatibile con la configurazione software per il canale analogico. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
