Schema di cablaggio del TM5SDM12DT

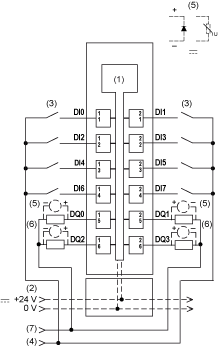

Nella figura seguente è illustrato lo schema di cablaggio per il modulo TM5SDM12DT:
1 Componenti elettronici interni
2 Segmento di alimentazione I/O 24 Vdc integrato nelle basi bus
3 Sensore a 2 filo
4 Segmento di alimentazione I/O 24 Vdc da collegamento esterno
5 Protezione da carico induttivo
6 Carico 2 fili
7 Segmento di alimentazione I/O 0 Vdc da collegamento esterno
NOTA: Questo significa che i moduli di I/O elettronici e i dispositivi di campo a essi collegati devono risiedere tutti sullo stesso segmento di alimentazione degli I/O a 24 Vdc. In caso contrario, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere conseguenze anche più gravi, come un'esplosione e/o il rischio d'incendio.
|
|
|
RISCHIO DI ESPLOSIONE O D'INCENDIO |
|
Collegare i cavi di ritorno dai dispositivi alla stessa sorgente di alimentazione del segmento di alimentazione degli I/O a 24 Vdc che serve il modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Il modulo elettronico TM5SDM12DT a 8 ingressi e 4 uscite può supportare in modo indipendente dispositivi a 1 filo. Per collegare dispositivi a 2 fili, è possibile aggiungere i moduli di distribuzione comune TM5SPDD12F e TM5SPDG12F.

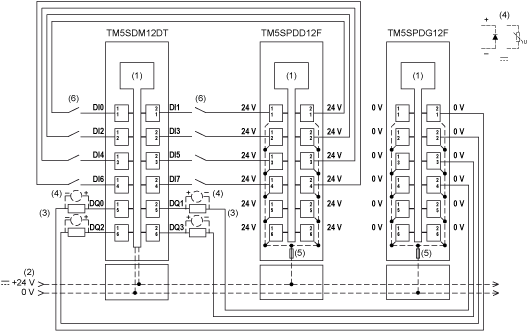

Nell'illustrazione seguente viene mostrato lo schema di cablaggio per il TM5SPDD12F, il TM5SPDG12F e il TM5SDM12DT:
1 Componenti elettronici interni
2 Segmento di alimentazione I/O 24 Vdc integrato nelle basi bus
3 Carico 2 fili
4 Protezione da carico induttivo
5 Fusibile integrato tipo T ad azione lenta da 6,3 A, 250 V, sostituibile
6 Sensore a 2 filo
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
