Il modulo di distribuzione alimentazione interfaccia TM5SPS3 (IPDM) è composto da due circuiti elettrici dedicati:
oUn'alimentazione principale di 24Vdc che alimenta i circuiti elettronici del modulo interfaccia bus di campo e genera un'alimentazione indipendente per il bus di alimentazione TM5 che serve per i moduli di espansione.
oUn segmento di alimentazione I/O 24 Vdc che serve:
- i moduli di espansione
- i sensori ed attuatori collegati ai moduli di espansione
- i dispositivi esterni collegati ai moduli di distribuzione comune (CDM)
Nella tabella seguente vengono descritte le caratteristiche principali del modulo di distribuzione dell'alimentazione interfaccia TM5SPS3:
|
Caratteristiche principali |
|
|---|---|
|
Corrente massima fornita sul segmento di alimentazione degli I/O 24 Vdc |
10.000 mA |
|
Corrente generata dal bus di alimentazione TM5 |
750 mA |
Informazioni per l'ordinazione

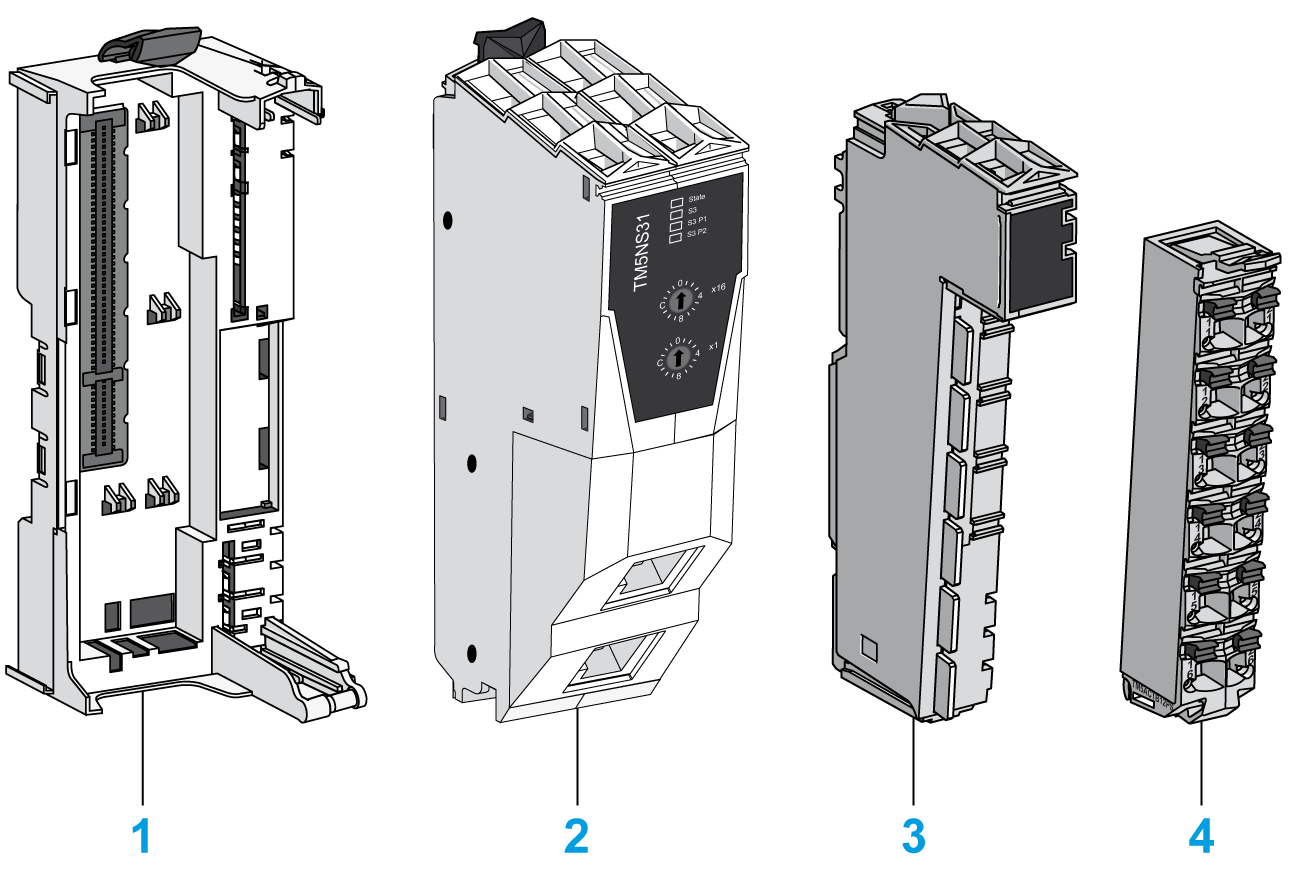

La seguente figura e tabella mostrano i codici di riferimento per creare un'interfaccia del bus di campo TM5 con i IPDM TM5SPS3:
|
Numero |
Codice prodotto |
Descrizione del |
Colore |
|---|---|---|---|
|
1 |
TM5ACBN1 |
Segmento di alimentazione I/O 24 Vdc della base bus lasciato isolato |
Bianco |
|
2 |
TM5NS31 |
Modulo Sercos III d'interfaccia bus di campo |
Bianco |
|
3 |
TM5SPS3 |
Alimentazione 24 Vdc per interfacciare il bus di campo (Interface Power Distribution Module (IPDM)) |
Grigio |
|
4 |
TM5ACTB12PS |
Morsettiera a 12 morsetti 24 Vdc per PDM, IPDM e modulo elettronico ricevitore |
Grigio |
NOTA: Per maggiori informazioni, fare riferimento a Basi del bus e morsettiere TM5.

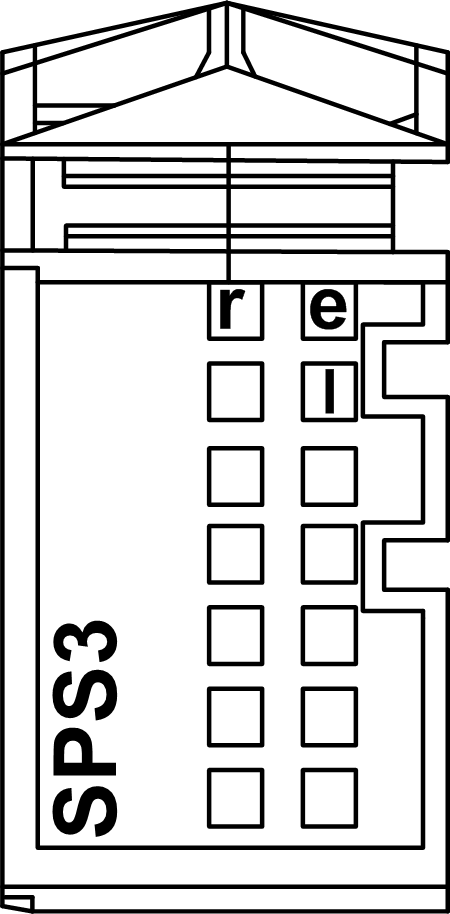

Nella figura e nella tabella che seguono sono descritti i LED di stato del TM5SPS3 IPDM:
|
LED |
Colore |
Stato |
Descrizione del |
|---|---|---|---|
|
r |
Verde |
Spento |
Alimentazione non collegata |
|
Lampeggio singolo |
Stato di reset |
||
|
Lampeggiante |
Bus di espansione TM5 in stato preoperativo |
||
|
On |
Stato RUN |
||
|
e |
Rosso |
Spento |
OK o modulo non collegato |
|
Lampeggio doppio |
Indica una delle seguenti condizioni: oLa tensione del segmento di alimentazione degli I/O 24 Vdc, alimentato da uno o più alimentatori esterni, è troppo bassa. oLa tensione del bus di alimentazione TM5, alimentato da uno o più alimentatori esterni, è troppo bassa. |
||
|
e+r |
Luce rossa fissa/lampeggio singolo verde |
Firmware non valido |
|
|
l |
Rosso |
Spento |
Il modulo di distribuzione dell'alimentazione dell'interfaccia TM5 fornisce valori compresi nel campo ammesso |
|
On |
Valori di tensione insufficienti forniti dal modulo di distribuzione dell'alimentazione dell'interfaccia TM5 |
||
