Schema di cablaggio del TMC4TI2

Introduzione

La cartuccia dispone di una morsettiera rimovibile a molla per il collegamento degli ingressi.

Cablaggio

Vedere la sezione Miglior prassi per il cablaggio.

Schema di cablaggio

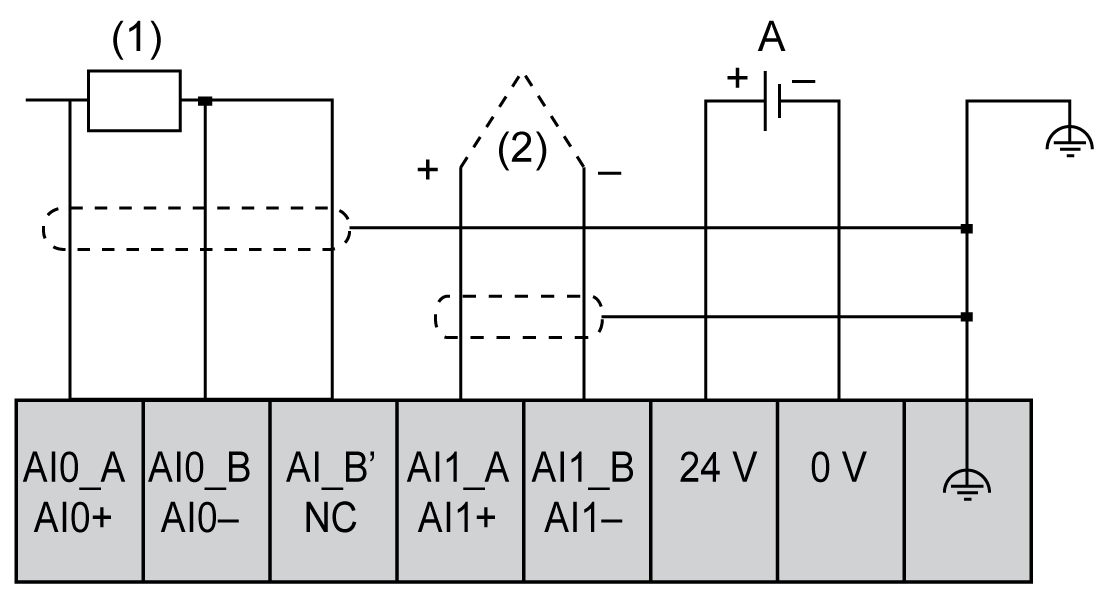

La seguente figura mostra un esempio di collegamenti di sonda termocoppia e RTD a 3 cavi:




(1):   RTD

(2):   Termocoppia

A:   Alimentazione esterna

La figura seguente mostra un esempio di una coppia di collegamenti RTD a 3 cavi:




(1):   RTD

A:   Alimentazione esterna

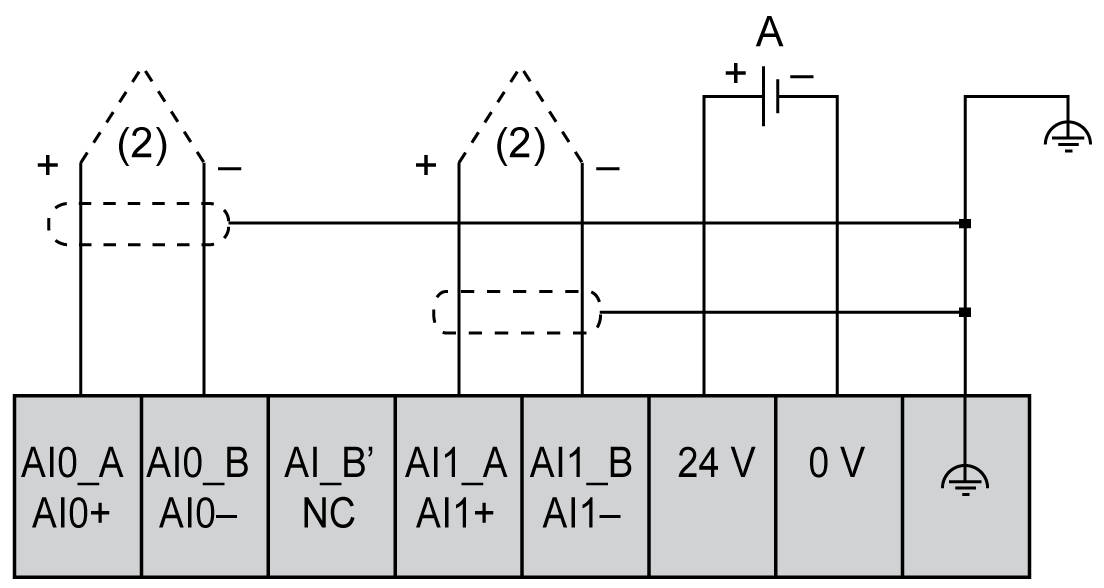

La figura seguente mostra un esempio di una coppia di collegamenti di termocoppia:




(2):   Termocoppia

A:   Alimentazione esterna

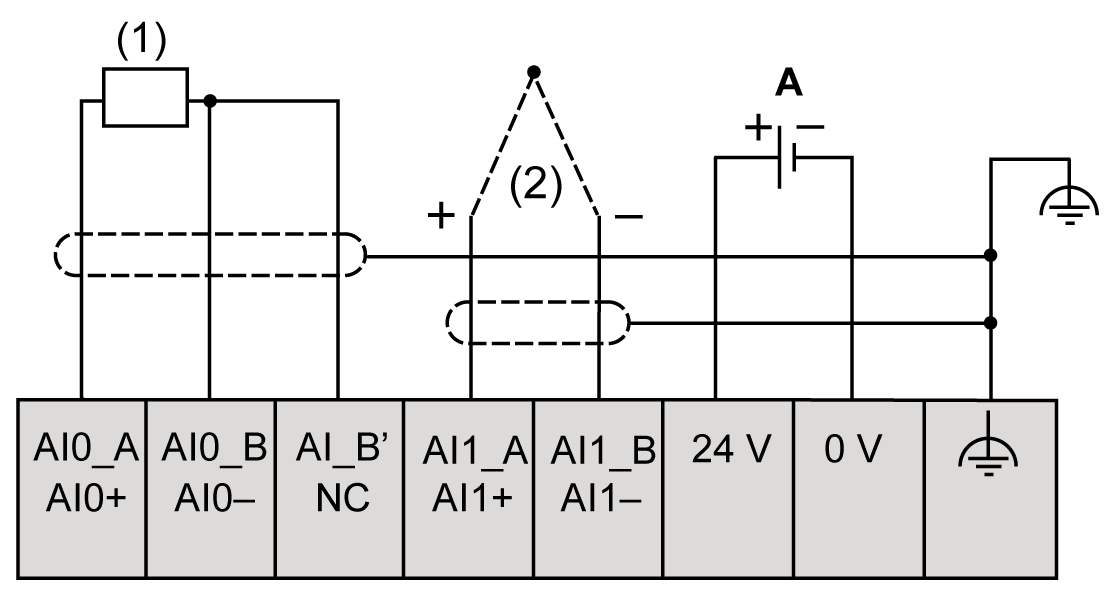

La seguente figura mostra un esempio di collegamenti di termocoppia e RTD a 4 cavi:




(1):   RTD

(2):   Termocoppia

A:   Alimentazione esterna

NOTA: Ogni ingresso può essere collegato a una sonda termocoppia o un RTD.

Warning_Color.gifAVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA

Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)".

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
