1

先对 Box iPC 通电。

2

遵循 OS 还原程序。

1

单击 Windows 桌面上要使用的 Node-Red 图标。

2

首次使用时，用户需要先更改密码。

3

缺省登录名为 Nr_account，，Node-Red 的密码为 NodeRed#0123

4

用户必须先更改缺省密码，然后才能访问 Node-Red。否则将一直停留在更改密码页面，只有在真正更改了密码后，才能继续下一步操作。

5

每次使用 Node-Red 密码更改政策之前，用户必须输入密码：

o密码必须包含至少 12 个字符。

o密码不得包含用户名。

o 密码必须包含四种可用字符类型：小写字母、大写字母、数字和符号。符号必须包含 [!"#$%&'()*+,./:;<=>?@\^_`{|}~-]. 中的任一者

注意： 如果输入的密码不满足以上标准，系统会要求重新输入密码，直至满足标准。

1

每次完成 OS 还原程序时，应对 Box iPC 通电。

2

遵循 OS 还原程序。

1

插入包含 Software/SEnode_Install_packages 文件的 USB。

2

将 SEnode_Install_packages 文件夹复制到桌面。

3

如果先前在 iPC 中安装了 Schneider 节点，则在 Control Panel > System and Security > Administrative ToolsSystemSecurity > Services 中停止 Schneider Node-RED Service。

4

右键单击 SEnode_Install_packages/Install.bat，然后选择 Run as Administrator。

5

在完成所有安装过程之后，重启 iPC。

6

双击桌面的 Schneider IIoT 快捷方式，启动 Node-Red。

7

您将看到 Schneider IIoT Nodes 已被添加到 Node List 中：

8

向下滚动，找到 Schneider IIoT 节点：

小心

意外的设备操作

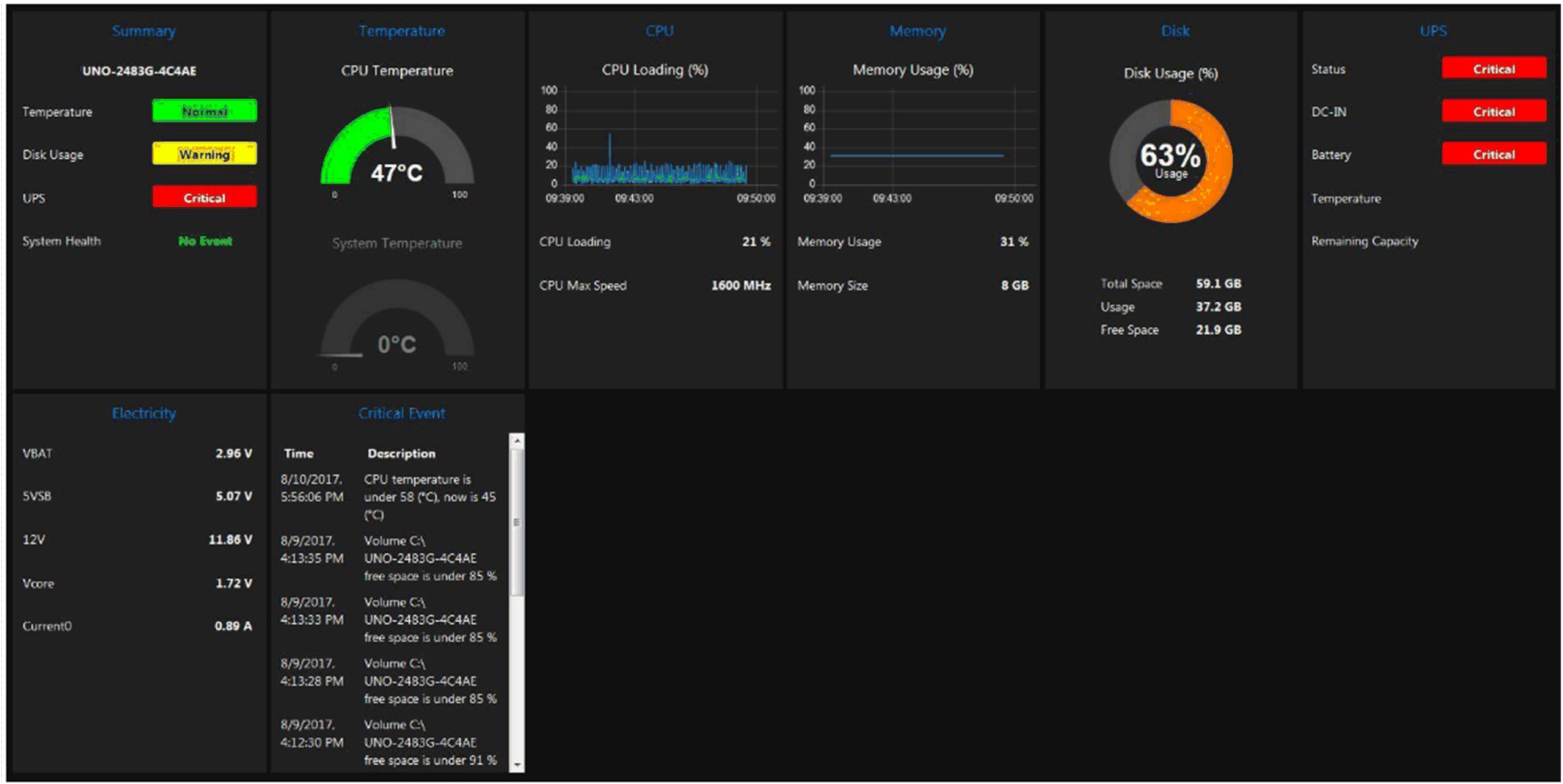

对于使用 System Monitor 的用户，不要同时还使用 Node-Red，以免发生任何应用冲突。Schneider-Electric 有专门的自定义节点来支持硬件。

移除 System Monitor，使用还原盘来还原至 IIoT Node-Red  OS。

不遵循上述说明可能导致人身伤害或设备损坏。

Platform

模块名称

来自 Windows API 或供应商 SNMP 的信息。

BIOS version

EC version

OS version

CPU name

Disk information

Memory available

1

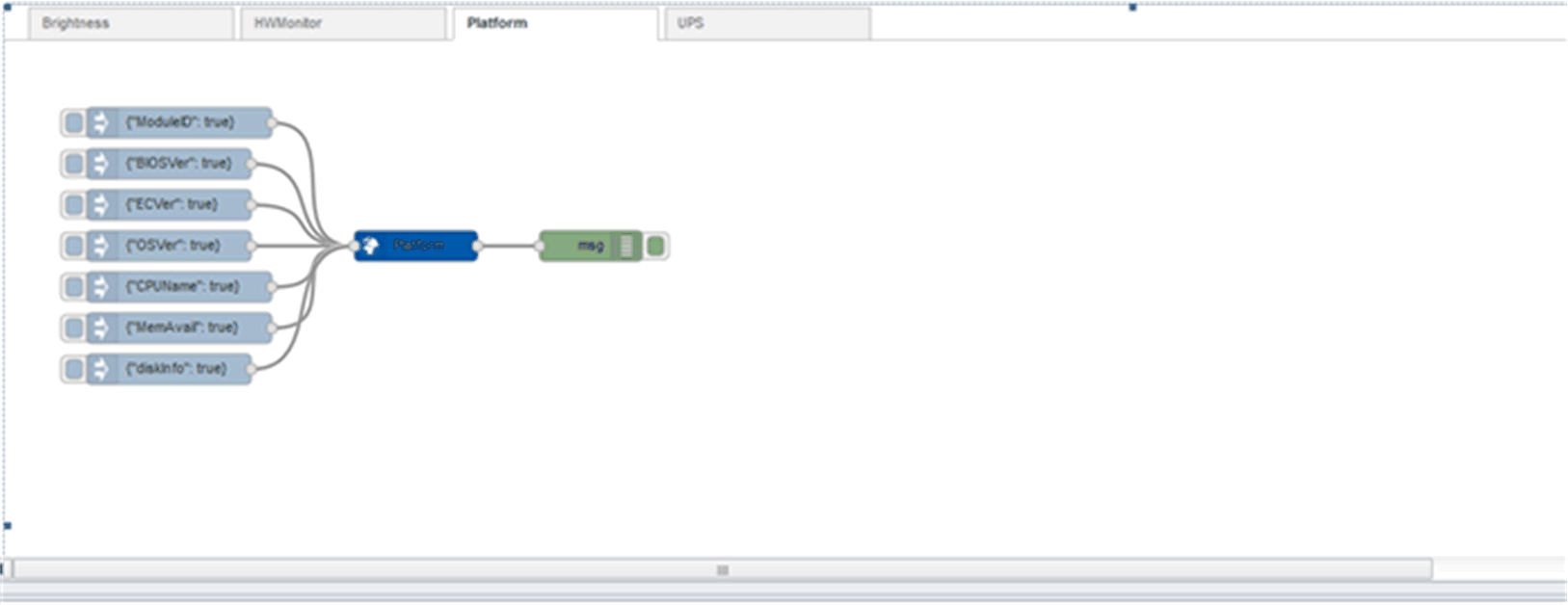

选择 Platform 页面：

2

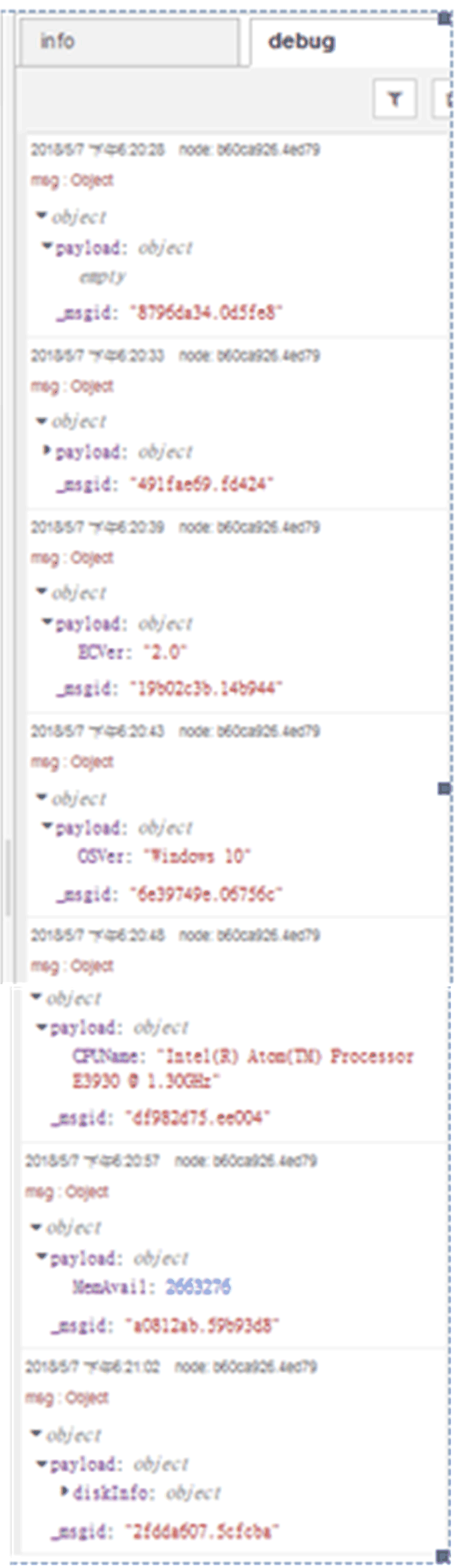

单击 Deploy 按钮，从调试区域获得所有信息：

3

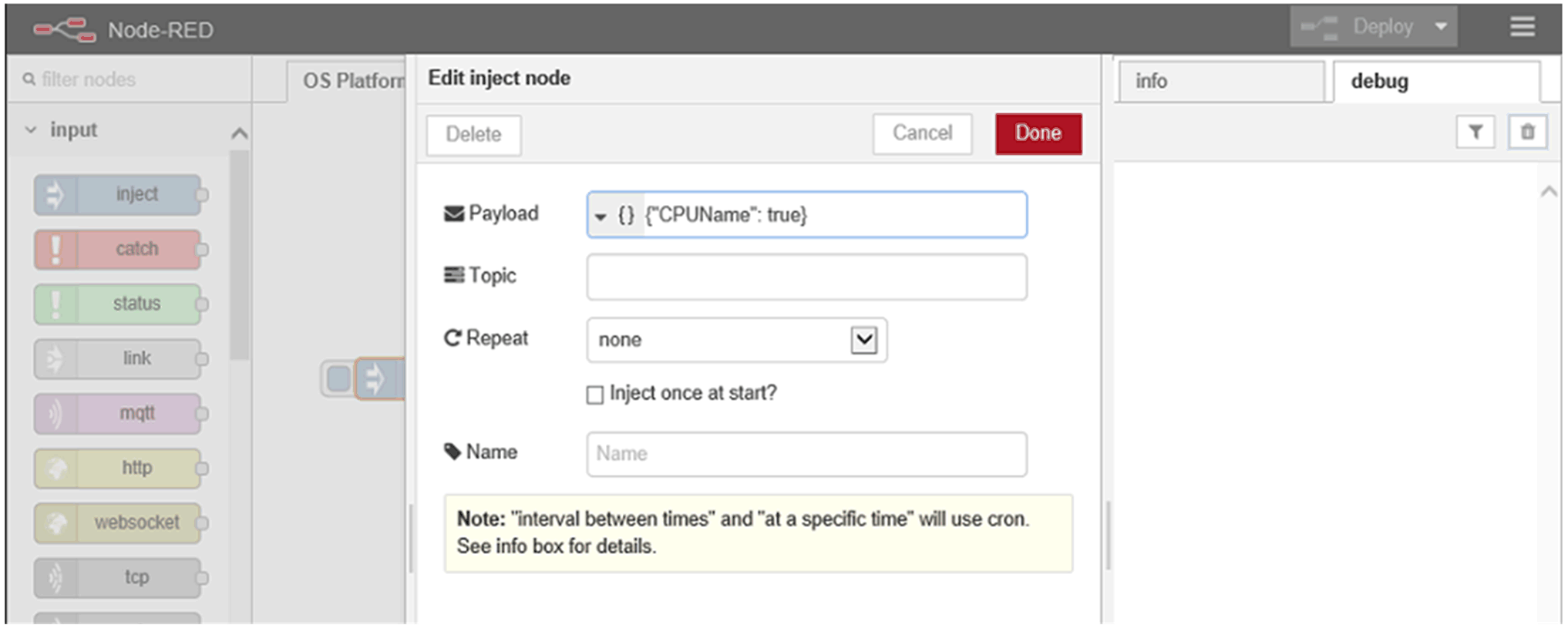

如果需要特定信息，比如 CPU name：

o单击 Node Name，将 payload 一栏中的 OSVer 更改为 CPUName。

o单击 Done，关闭 Edit inject node 窗口。

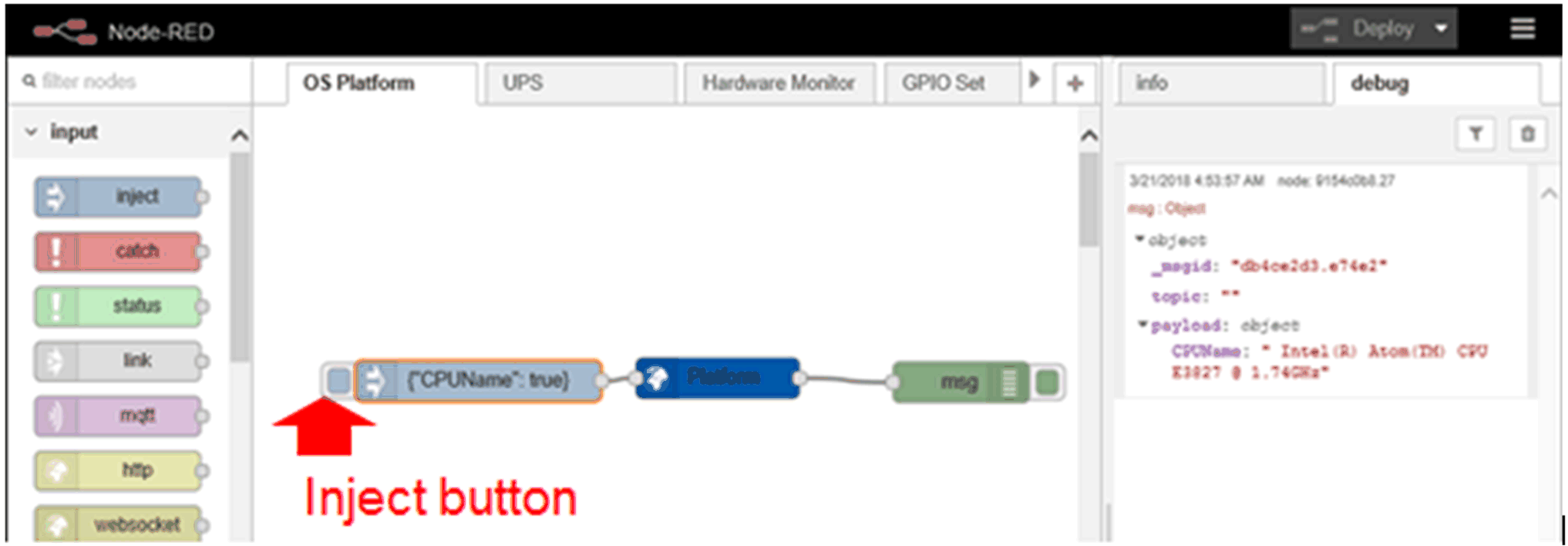

单击 Deploy，然后单击注入按钮，在调试窗口中验证结果：

5

样例流程参考。

用户可以通过以下链接获得全部最新的样例流程：C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\ node-red-contrib-seplatform。

UPS

Emergency Output

oDC-IN 丢失。

o电池温度过高。

o电池量表连接丢失。

oEEPROM 访问失败。

oDC-IN 过压。

oDC-Out 切断触发。

o恢复 IPS-AE DC-IN 的电源。

Status output

ofwversion：设备固件版本。

oips：设备状态。1 是就绪，0 是未就绪。

odcin：DC-IN 状态。1 是就绪，0 是未就绪。

obattery：电池状态。1 是就绪，0 是未就绪。

oinputlostdelay：DC 输入检测丢失持续时间（秒）。

outoffdelay：DC-OUT 切断延迟时间（分钟）。

obatterylife：以当前放电率计的电池寿命（分钟）。“65535”表示电池已充电。

otemperature：电池温度（摄氏度）。

omaxtemperature：已启动系统的电池的最高温度（摄氏度）。

obatteryvoltage：电池电压 (mV)。

ocapacity：电池电量 (%)。

Response output

描述输入结果。

1

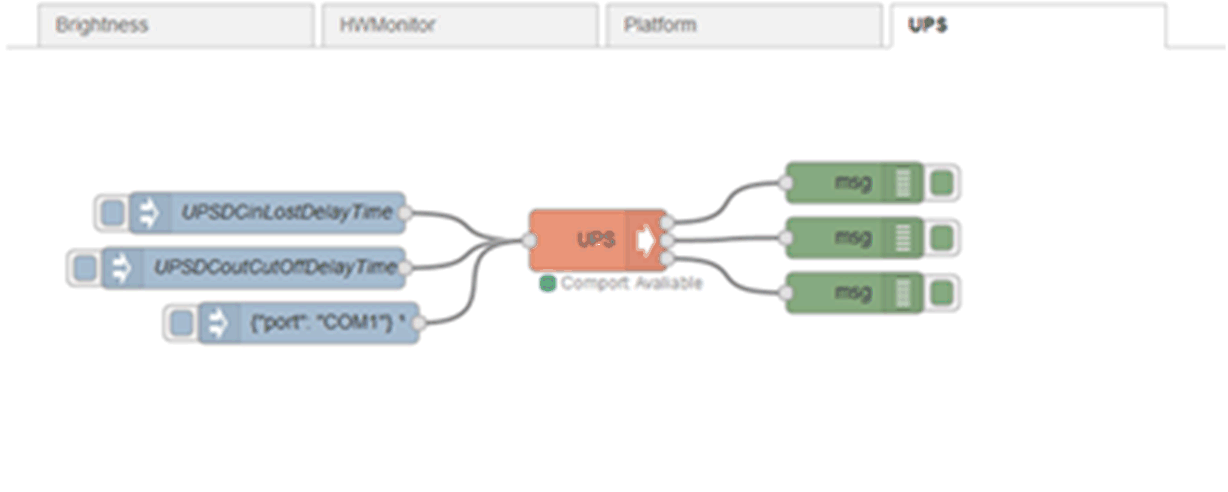

选择 UPS 页面。

2

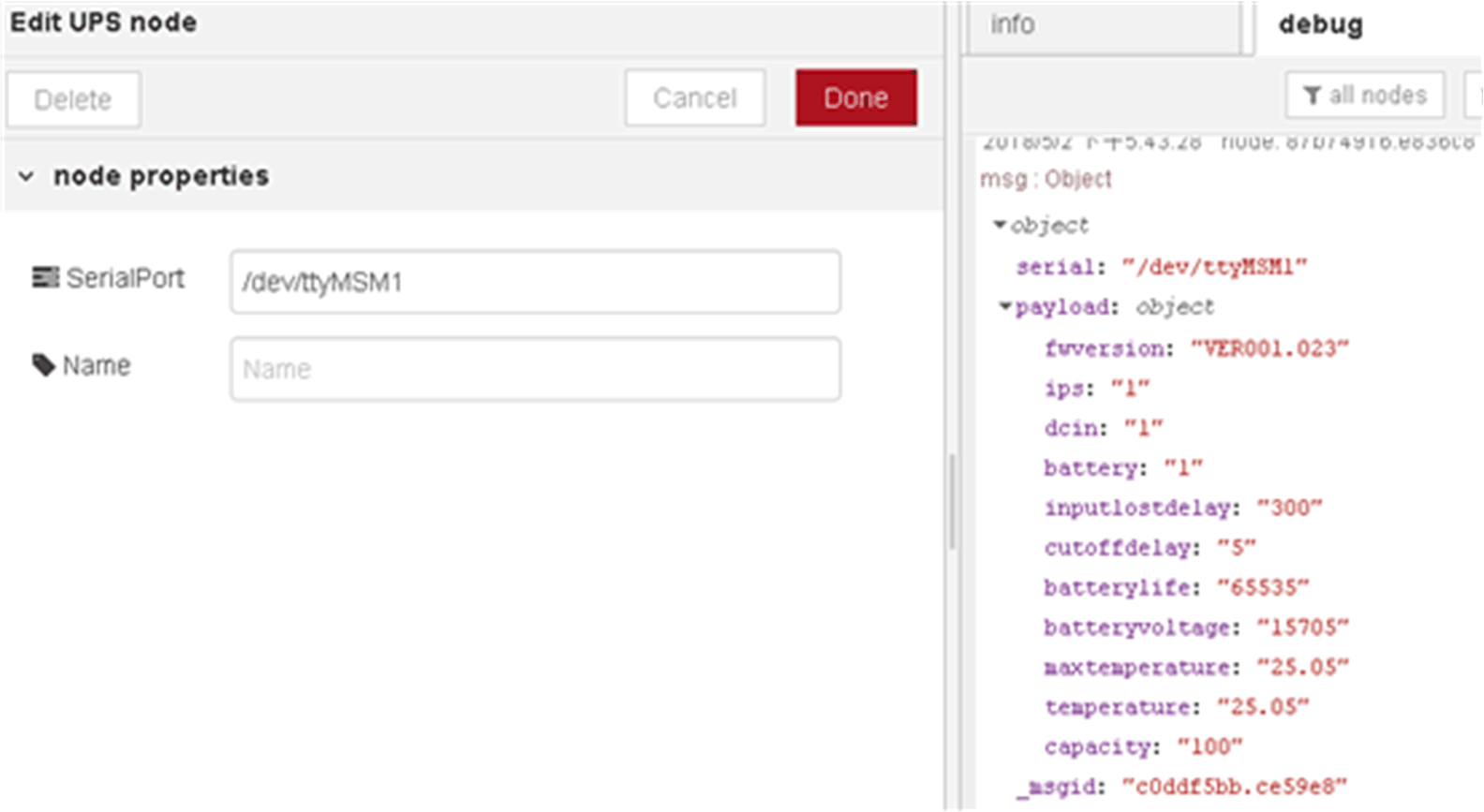

双击 UPS 节点：

3

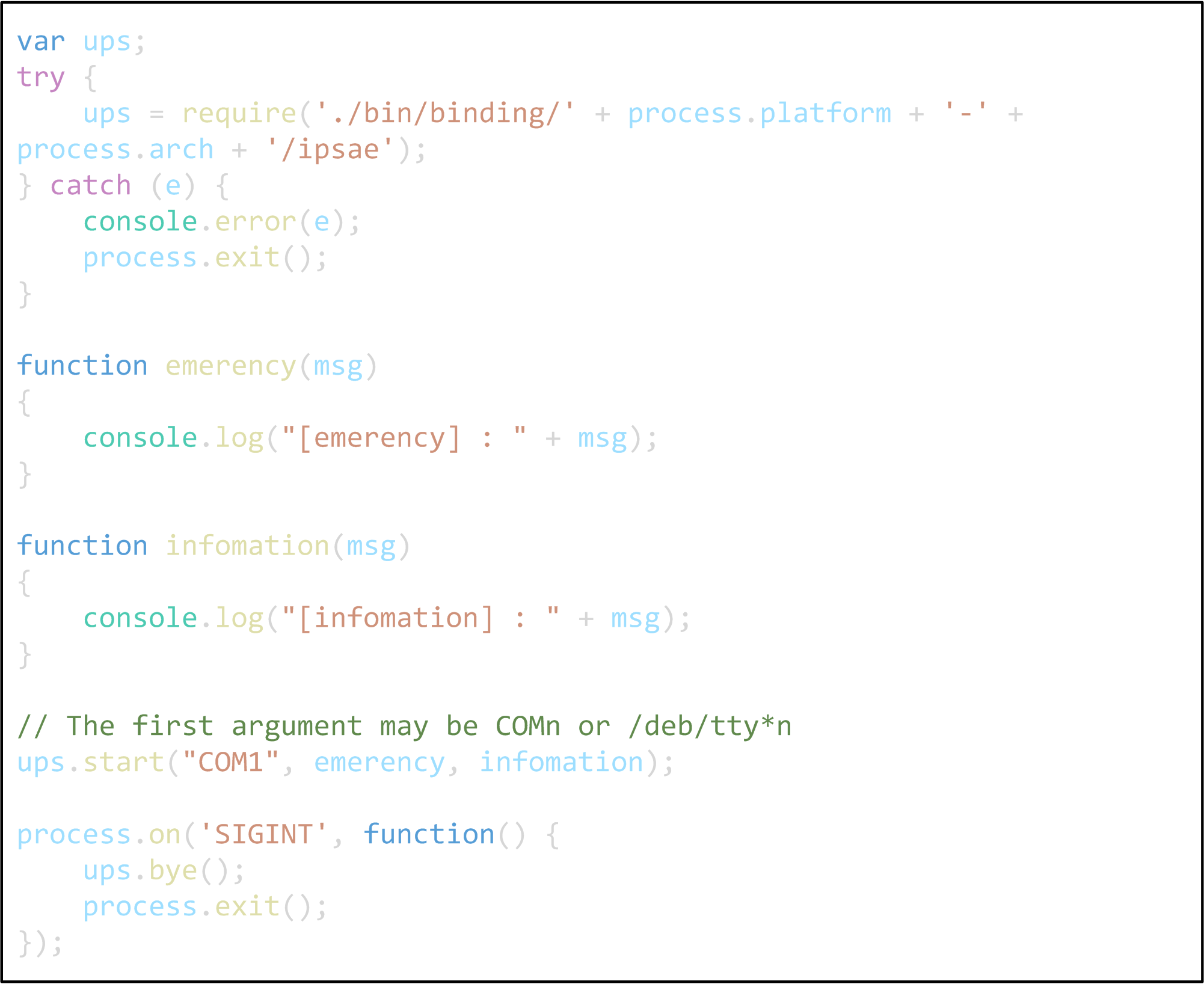

样例代码：

o输入必须是 msg.payload.UPSInputLostDelay和 msg.payload.UPSCutOffDelay，它们都是数字。

omsg.payload.UPSInputLostDelay是 DC 输入检测丢失持续时间（秒）。

omsg.payload.UPSCutOffDelay是 DC-OUT 切断延迟时间（分钟）。

o另一个输入 msg.payload.port是 COM 端口名称，该端口用于连接 UPS。

4

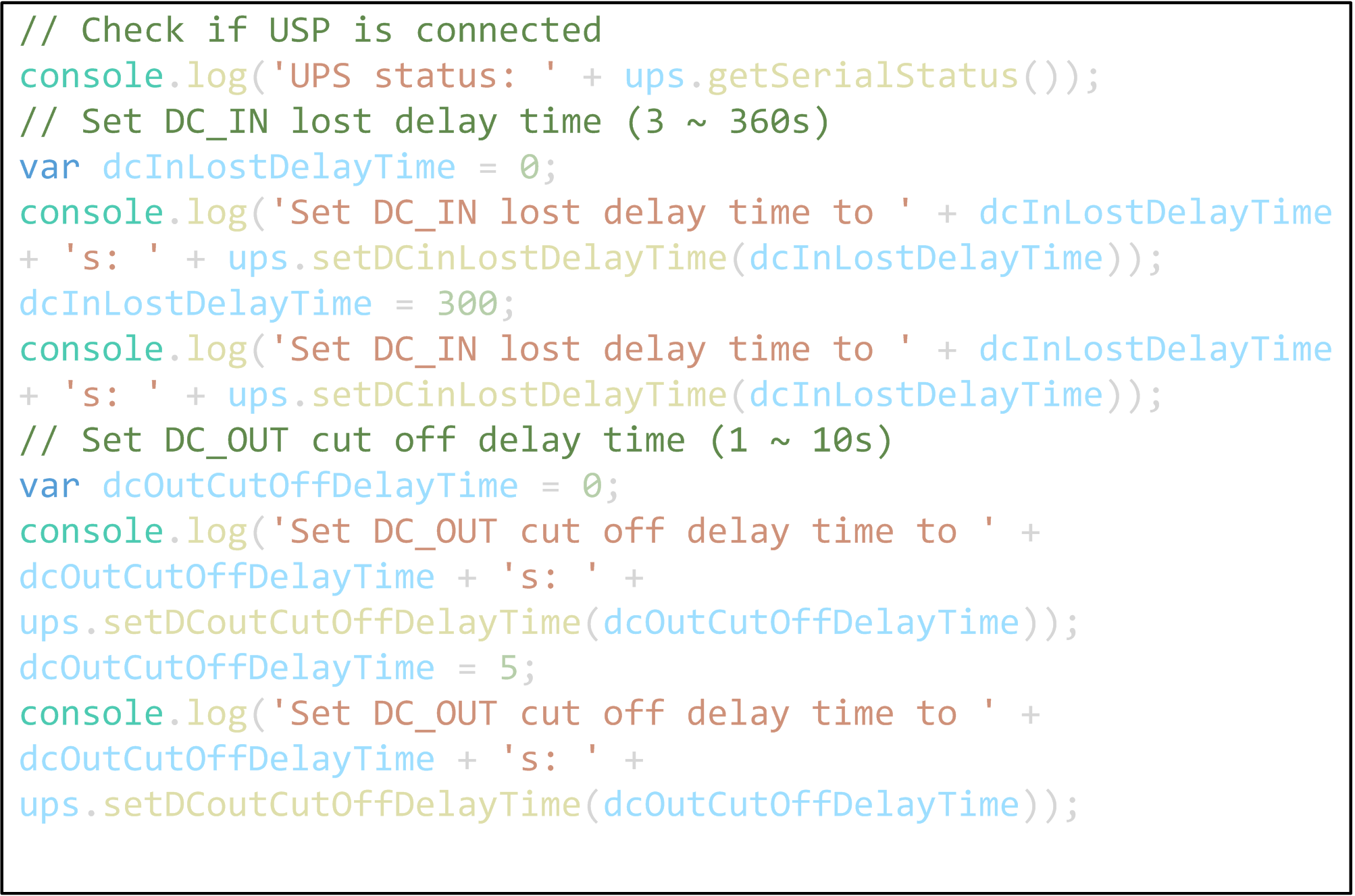

样例代码：

5

样例代码：

Hardware Monitor

Temperature

来自嵌入式控制器的所有电压信息。

Voltage

Current

1

选择 Hardware Monitor 页面

2

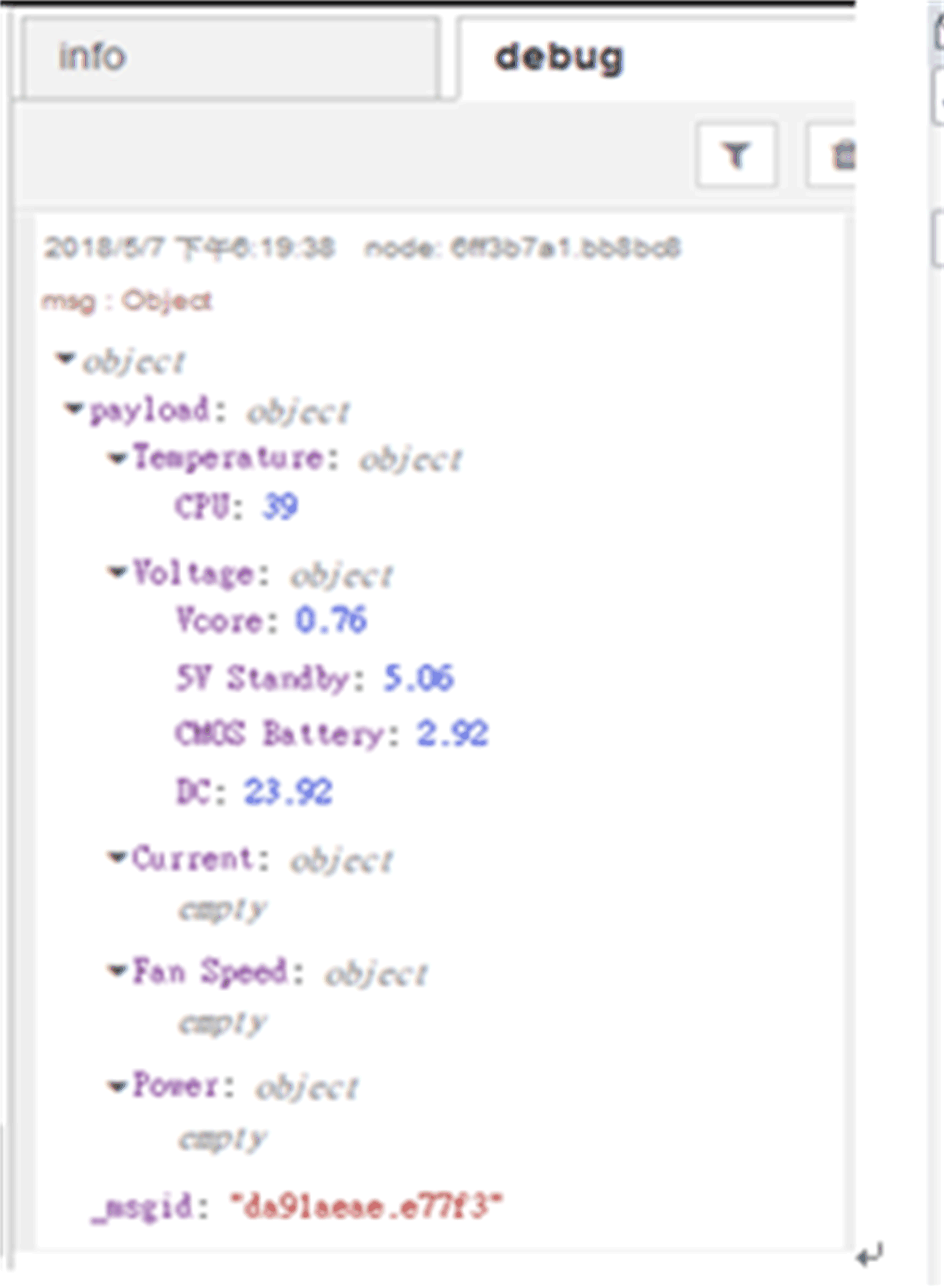

单击 Deploy 按钮，从调试区域获得所有信息：

3

单击 Deploy 按钮，从调试区域获得所有信息：

4

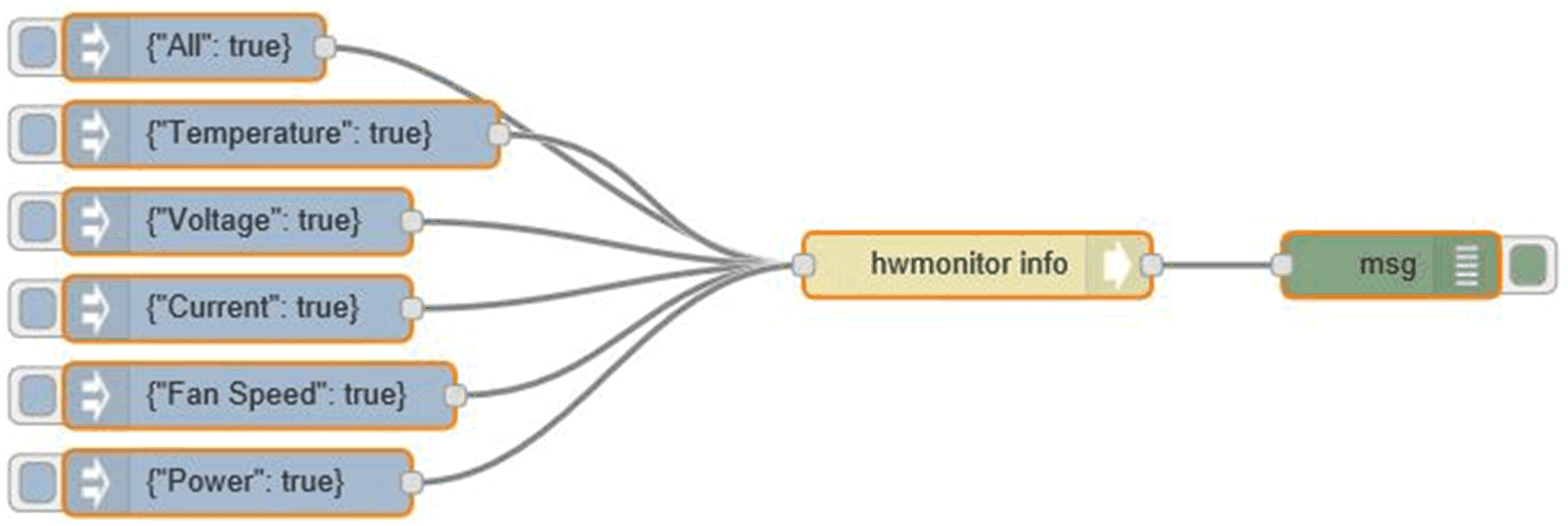

如果需要特定信息，比如 Voltage：

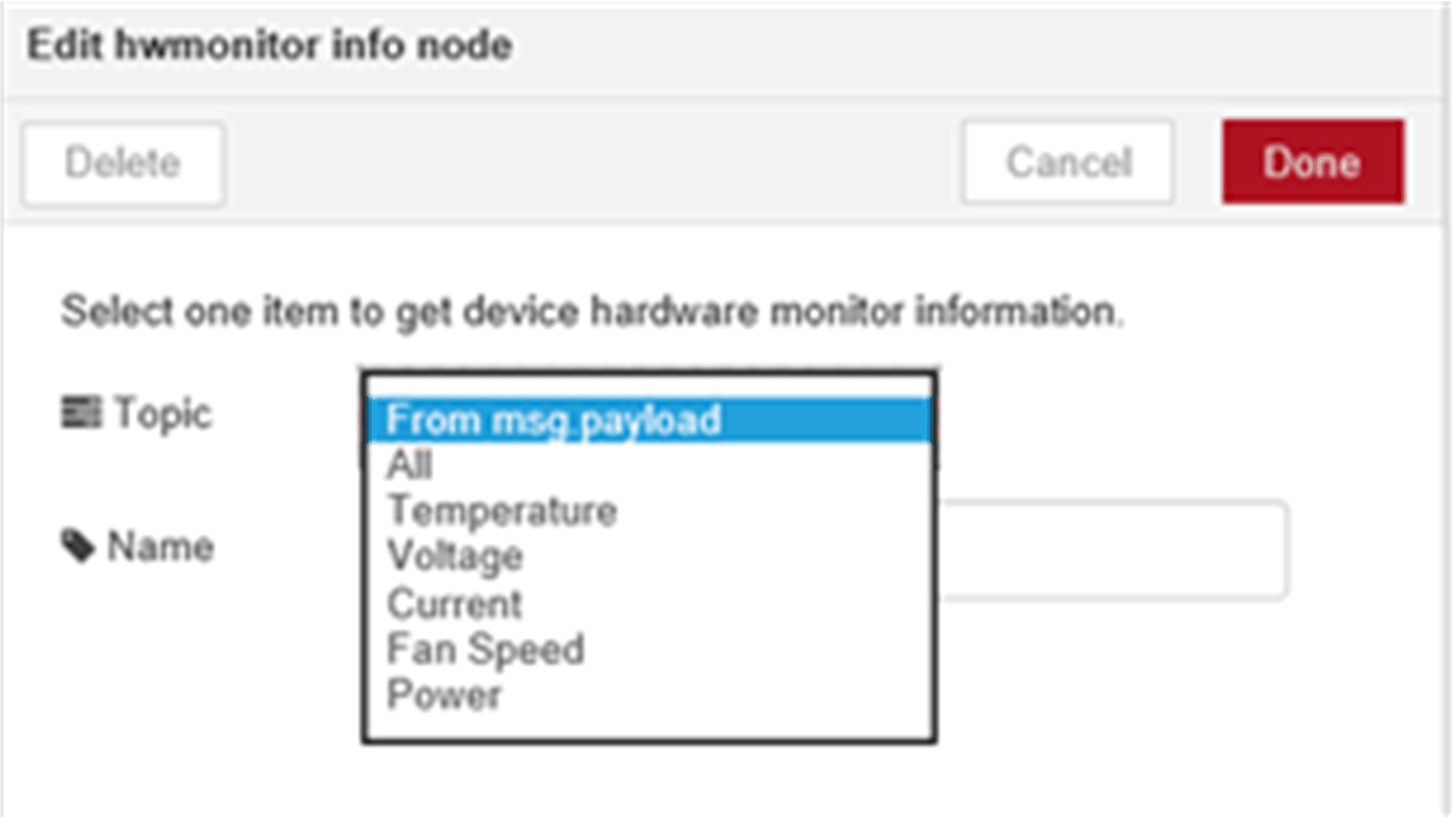

o单击 hwmonitor info node，将主题栏中的所有选项全部改为 Voltage。

o单击 Done，关闭 Edit ihwmonitor info node 窗口。

o单击 Deploy，然后单击注入按钮，在调试窗口中验证结果。

5

样例流程参考。

用户可以通过以下链接获得全部最新的样例流程：/usr/lib/node_modules/node-red-contrib-selmsensor。

Brightness Get

Mini

最低亮度值。

Max

最高亮度值。

Value

当前亮度值。

Auto

自动亮度状态。[0：手动，1：自动]。

1

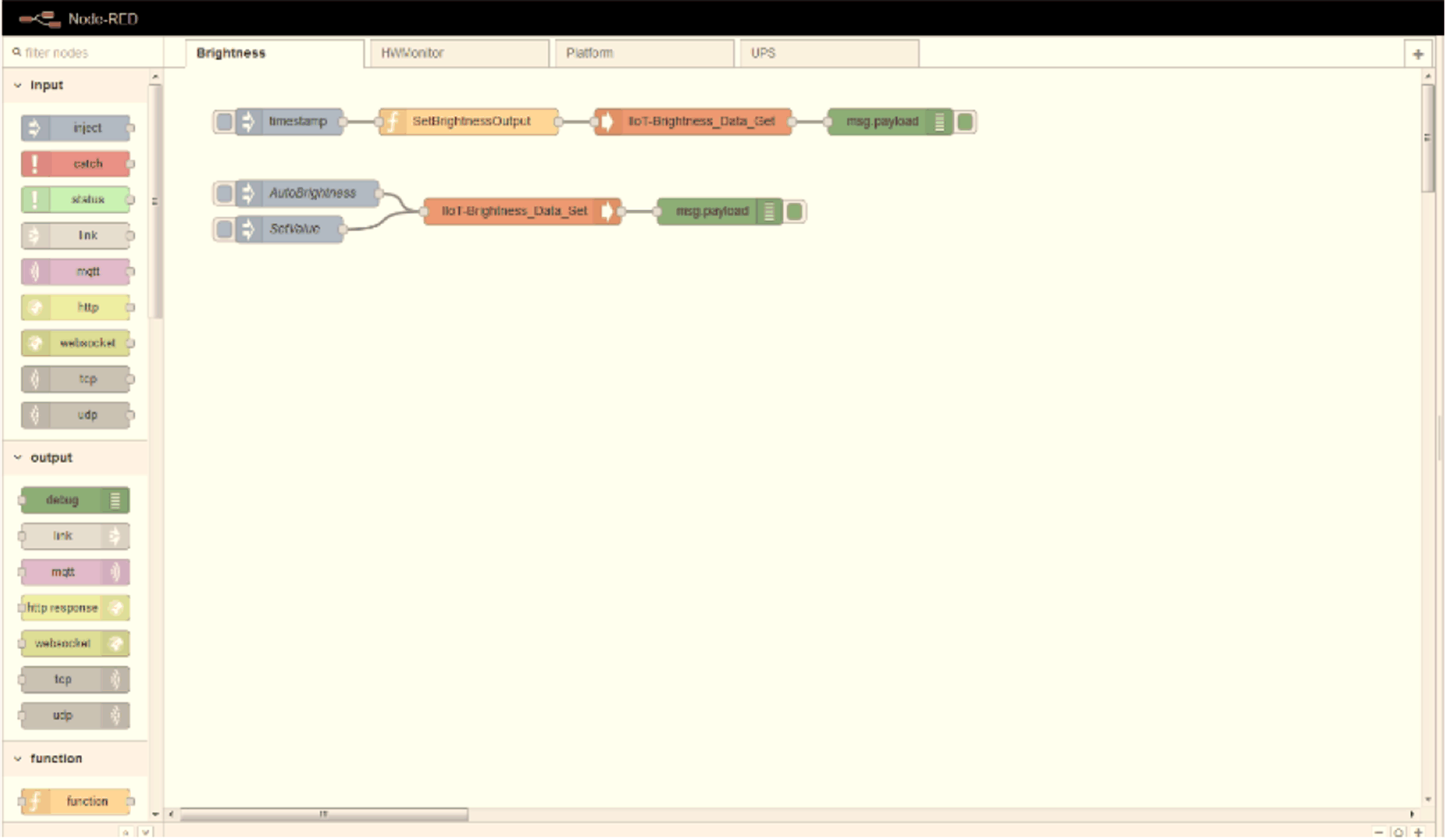

选择 Brighness Get 页面

2

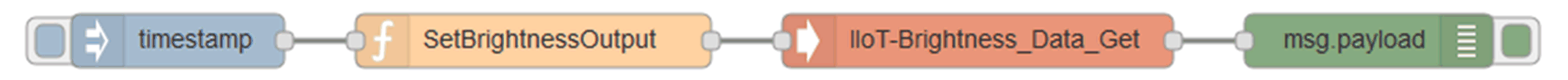

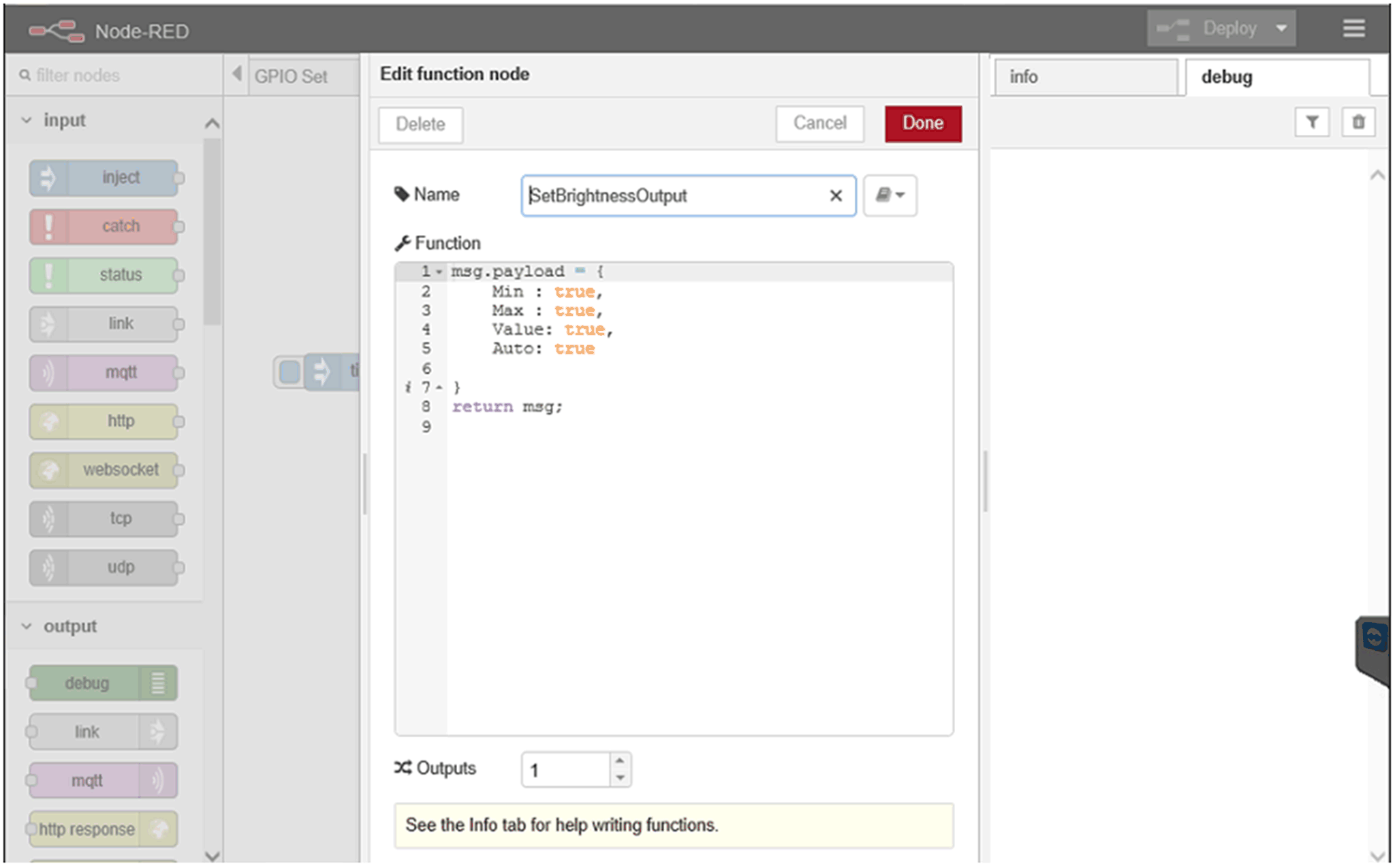

双击 SetBrightnessOutput 节点

3

编辑节点以更改设置：

oMin：最低亮度值

o输出（缺省），输入 Min 语句：true，

o无输出，删除 Min 语句：true，

oMax：最高亮度值

o输出（缺省），输入 Max 语句：true，

o无输出，删除 Max 语句：true，

oValue：当前亮度值

o输出（缺省），输入 Value 语句：true，

o无输出，删除 Value 语句：true，

oAuto：自动亮度状态

o输出（缺省），输入 Auto 语句：true，

o无输出，删除 Auto 语句：true，

4

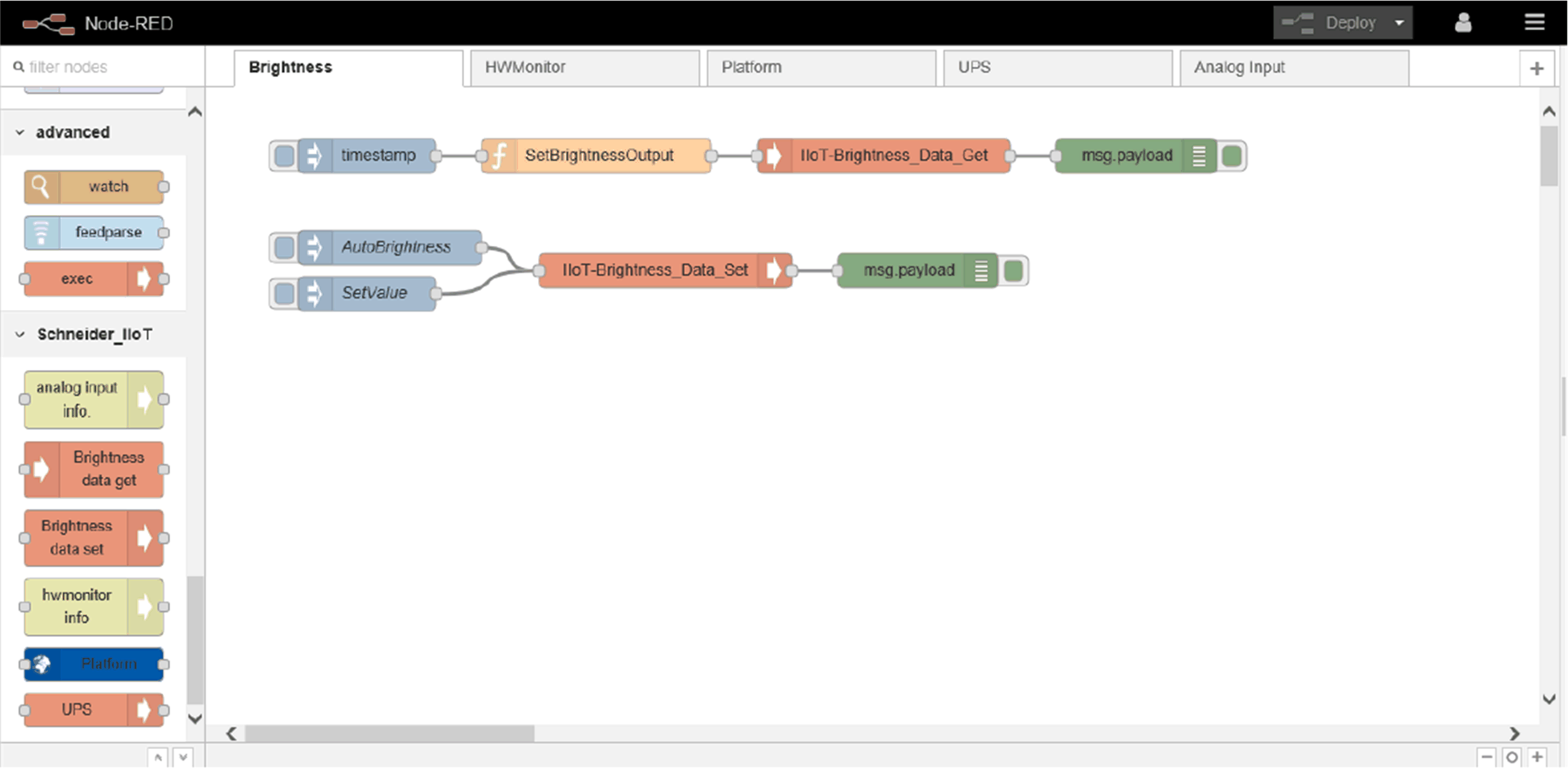

样例流程参考。

用户可以通过以下链接获得全部最新的样例流程：C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\node-red-contrib-sebrightness。

Brightness Set

Payload

将当前亮度值设置为指定值。

设置自动亮度。

1

选择 Brighness Set 页面

2

双击 AutoBrightness 节点

3

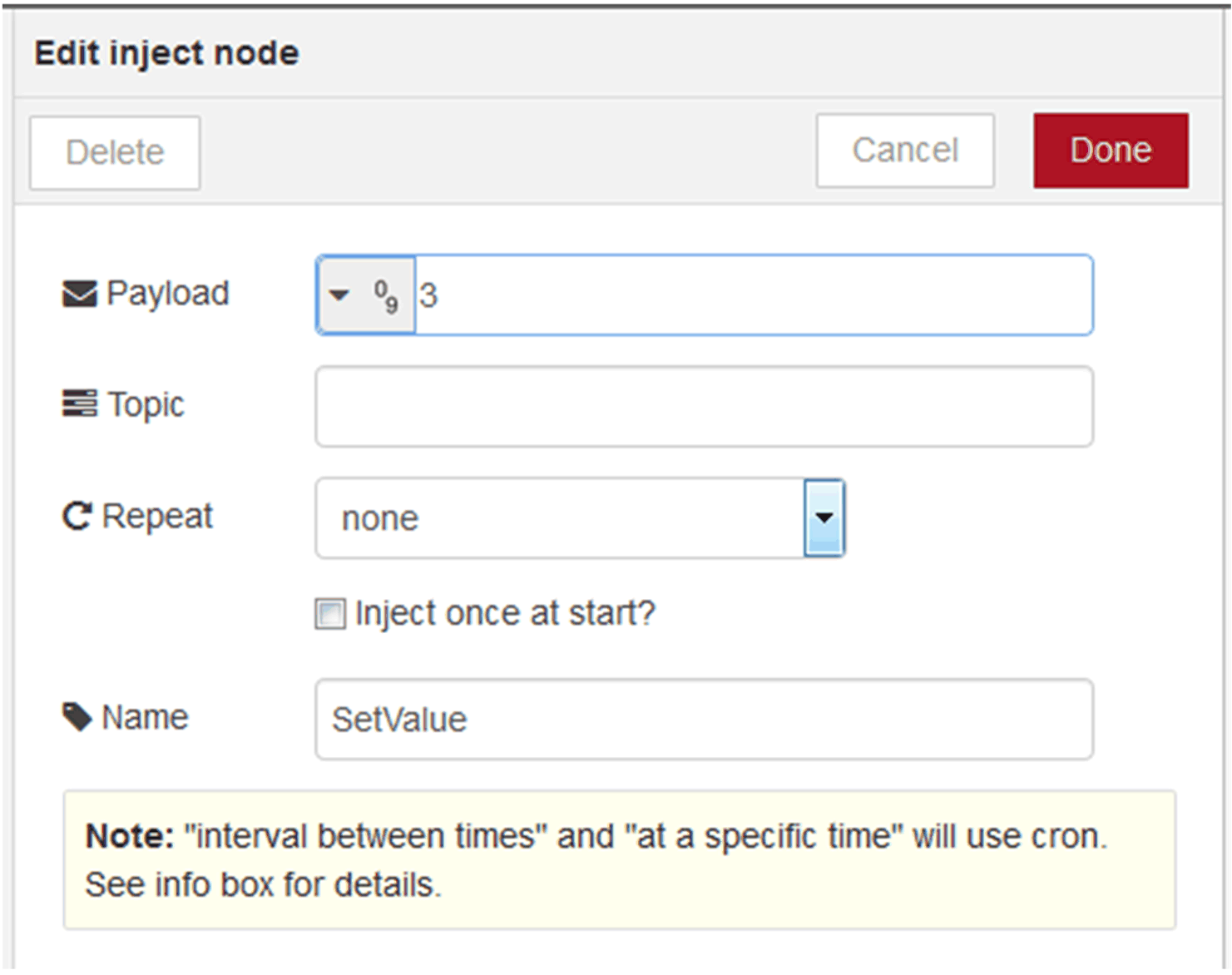

您可以将 Payload 的值配置为 True 或 False

4

样例流程参考。

用户可以通过以下链接获得全部最新的样例流程：C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\node-red-contrib-sebrightness。

AI Module

Get COM port name

COM 端口名称（供此 AI 设备使用）。

Get AI device name

AI 设备名称。

Get AI firmware version

AI 固件版本。

Get AI channel number

AI 通道编号。

Get AI value range

AI 值范围。

Set AI value range

AI 值范围设置。

Get AI value

AI 值。

1

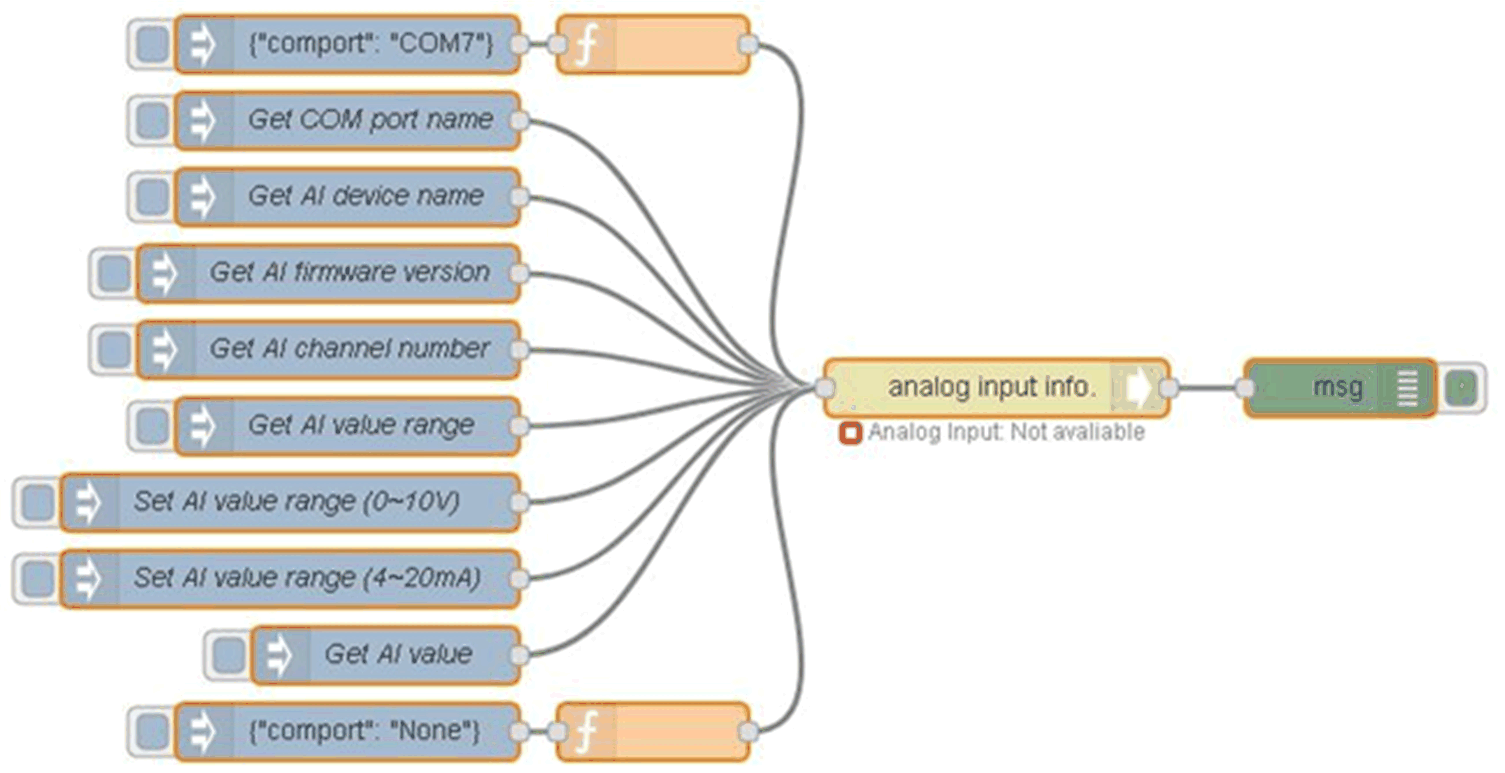

选择 AI Module 页面。

2

编辑节点以更改设置：

3

首先，需要设置 COM 端口路径，以便让模拟量输入模块连接到主机。在完成模拟量输入模块连接步骤之前，无法使用其他功能。

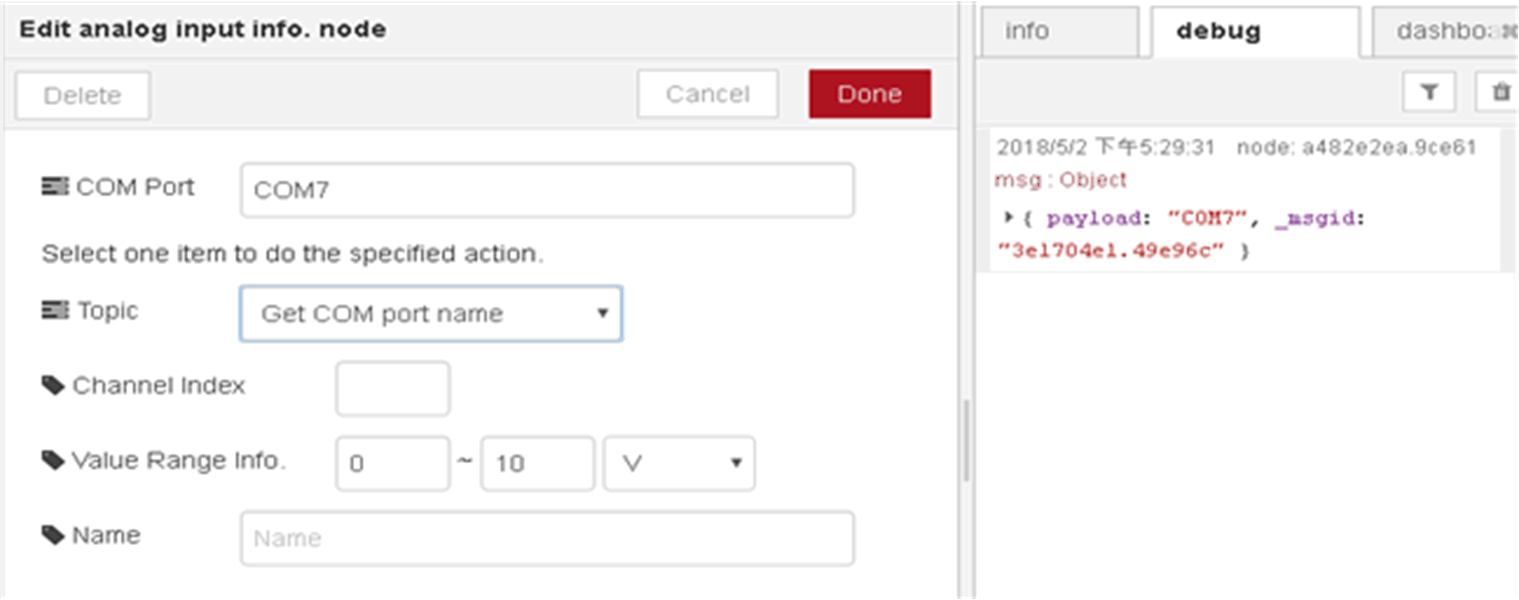

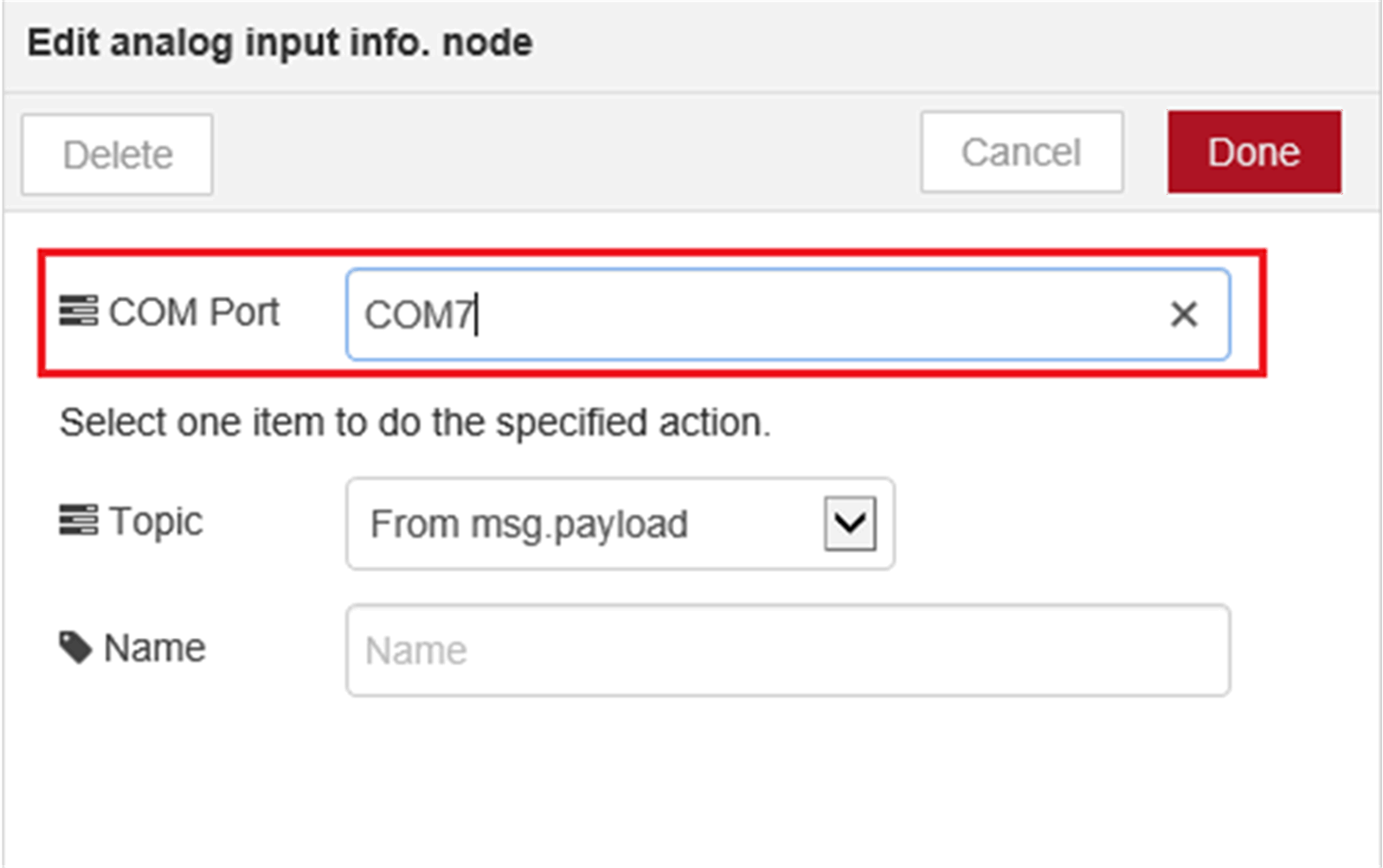

在 analog input info 节点中设置 COM 端口项。

（COMx：X = 编号，比如 COM7，COM 编号取决于主机。）

注意： 它还可以藉由输入 {"comport": "COMx"} 设置到 analog input info节点。

（COMx：x = 编号，比如 COM7，COM 编号取决于主机。）

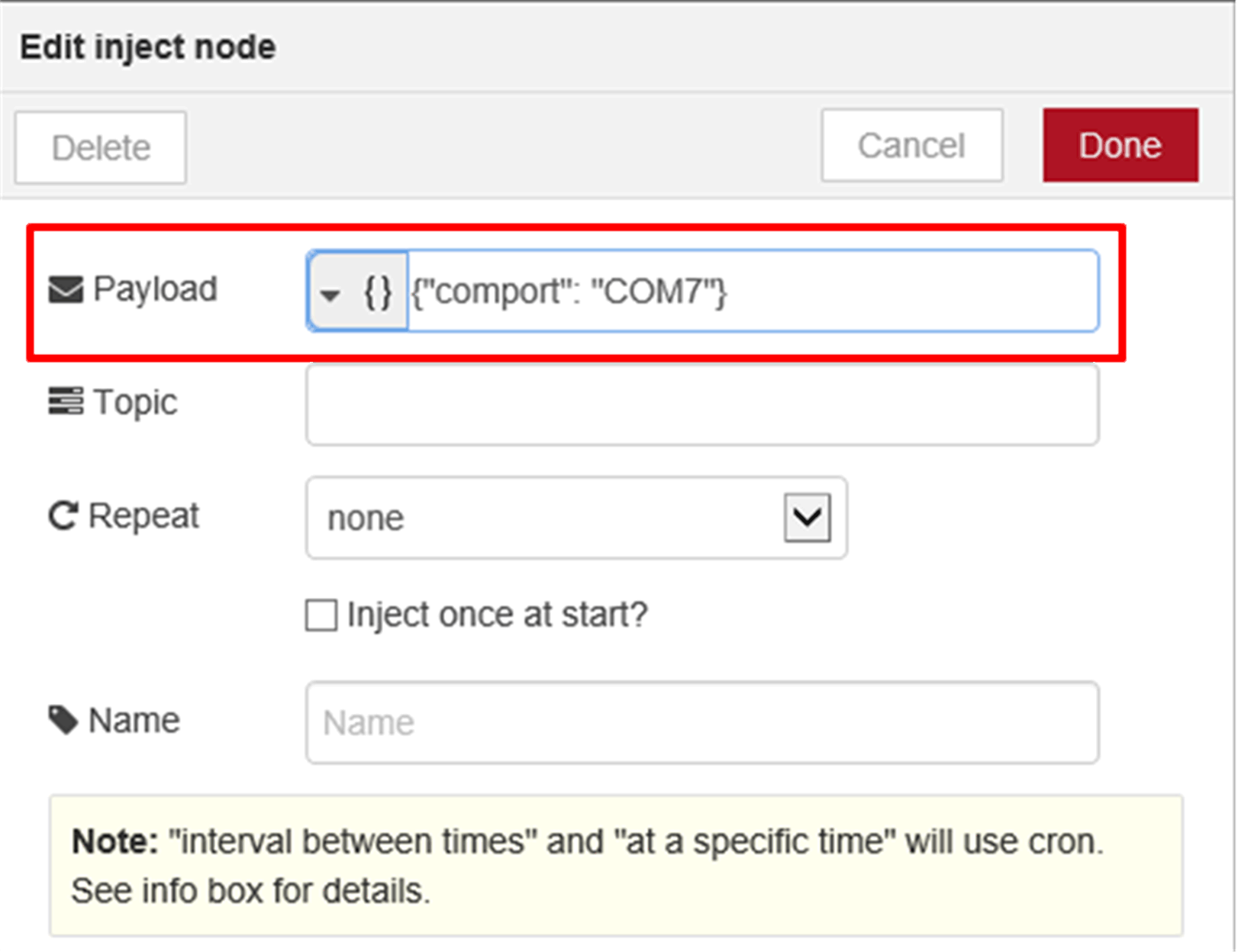

比如，如果您希望设置 COM7，那么请将 msg.payload 设置为 {"comport": "COM7"}，然后将此消息发送给此节点。

4

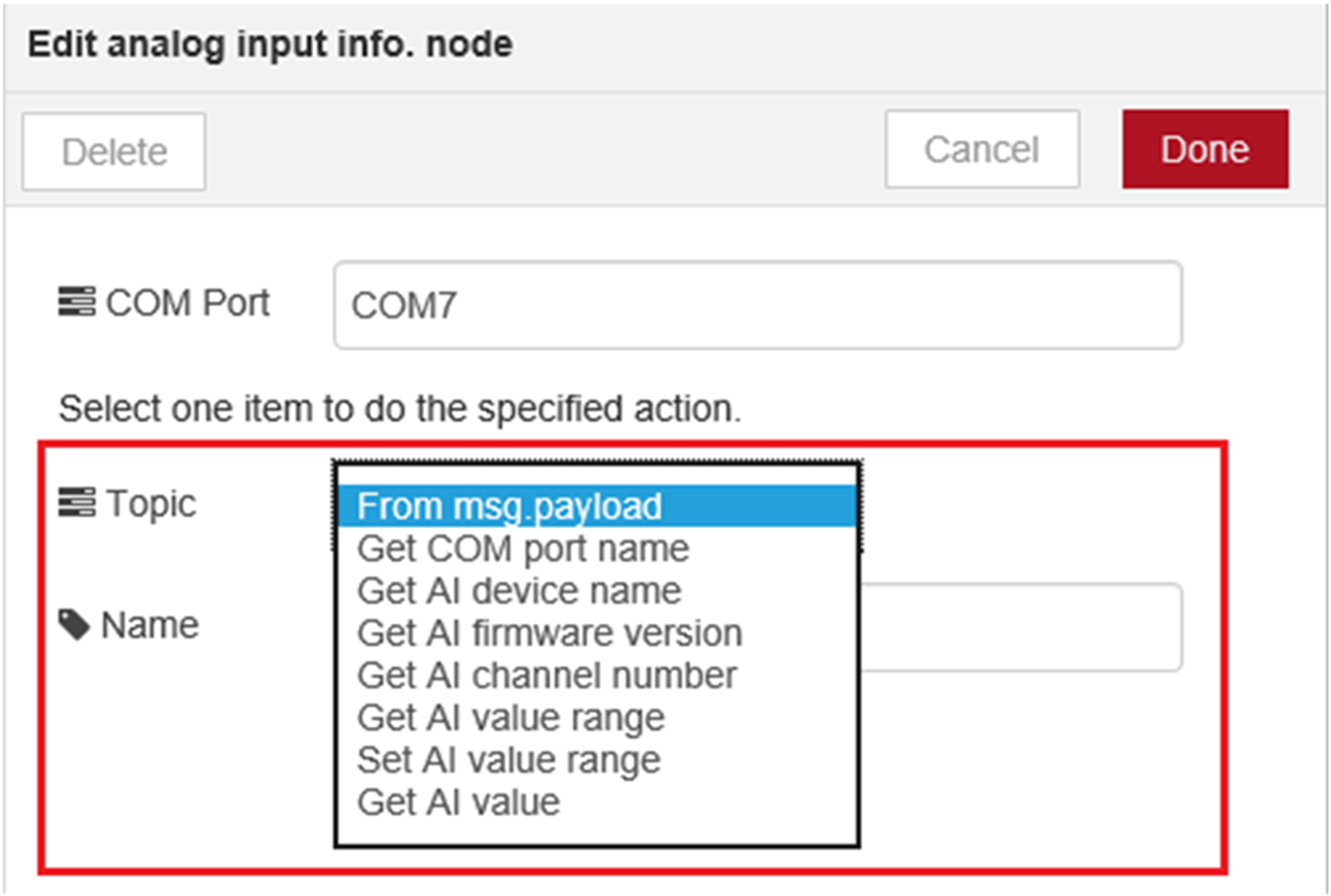

从Topic 列表中选择要在 analog input info 节点中执行的项目。

5

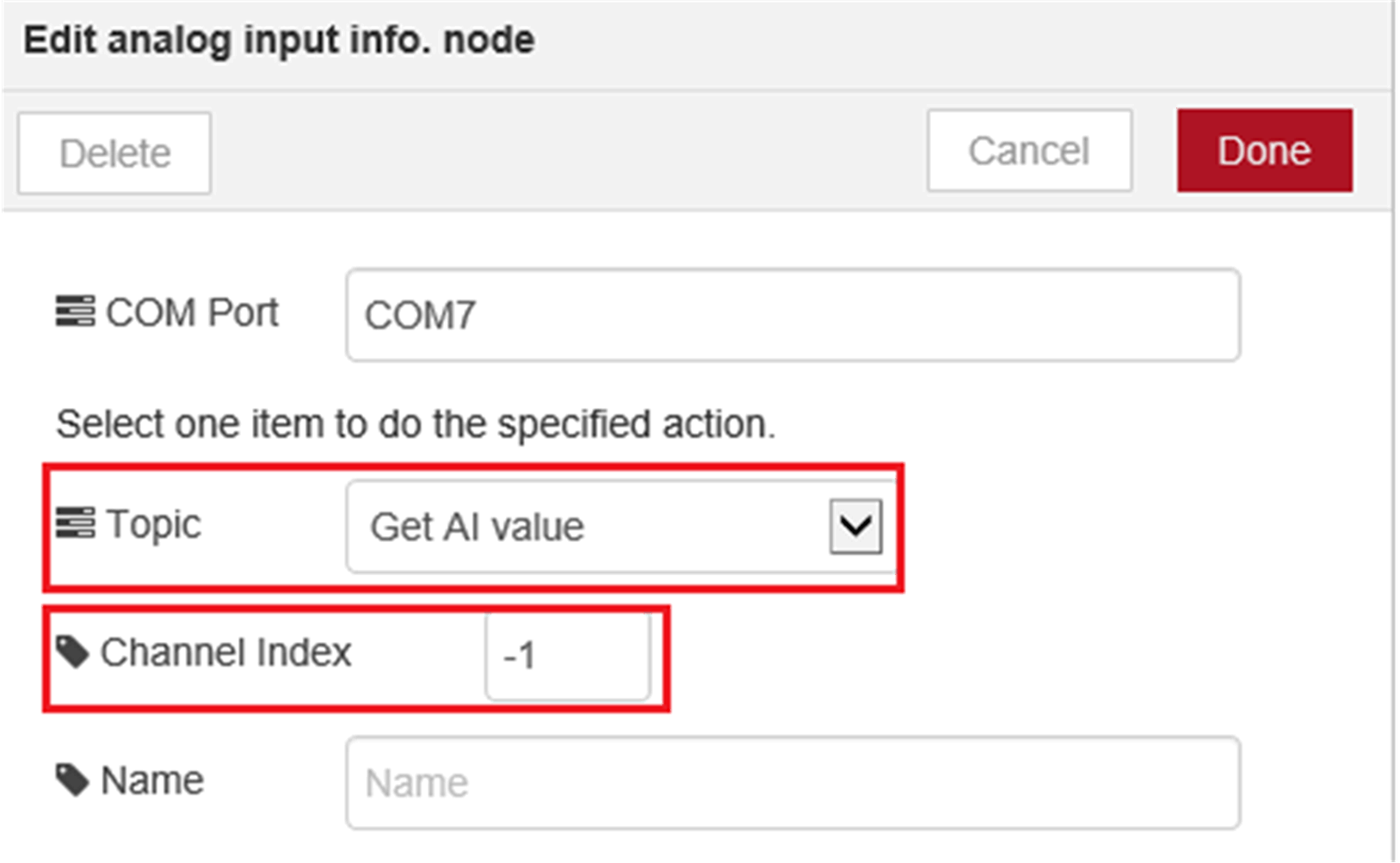

在 analog input info 节点中，从 Topic 列表中选择 Get AI value，然后设置 Channel Index 字段。

注意： 如果您希望将所有通道设定为目标，则在 Channel Index 字段中设置 -1。

注意： 它还可以藉由 msg.payload 中的输入 {"attribute name": true} 设置到 analog input info节点。

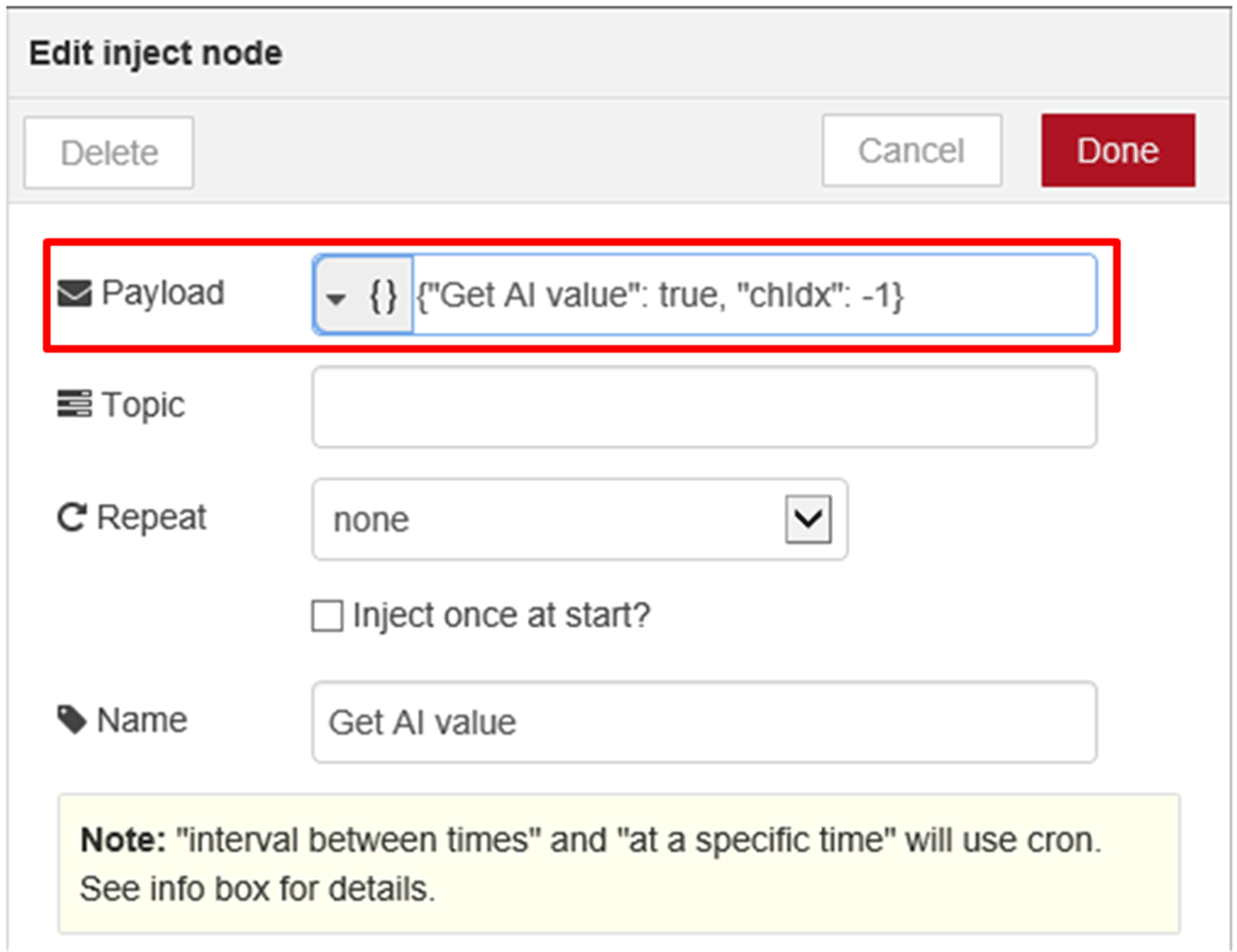

比如，如果您希望获得模拟量输入值，那么请将 msg.payload 设置为 {"Get AI value": true, "chIdx": -1}，然后将此消息发送给 analog input info节点。

如果您希望将所有通道设定为目标，则可以设置 "chIdx": -1。

如果您希望将通道 2 设定为目标，则可以设置 "chIdx": 2。

6

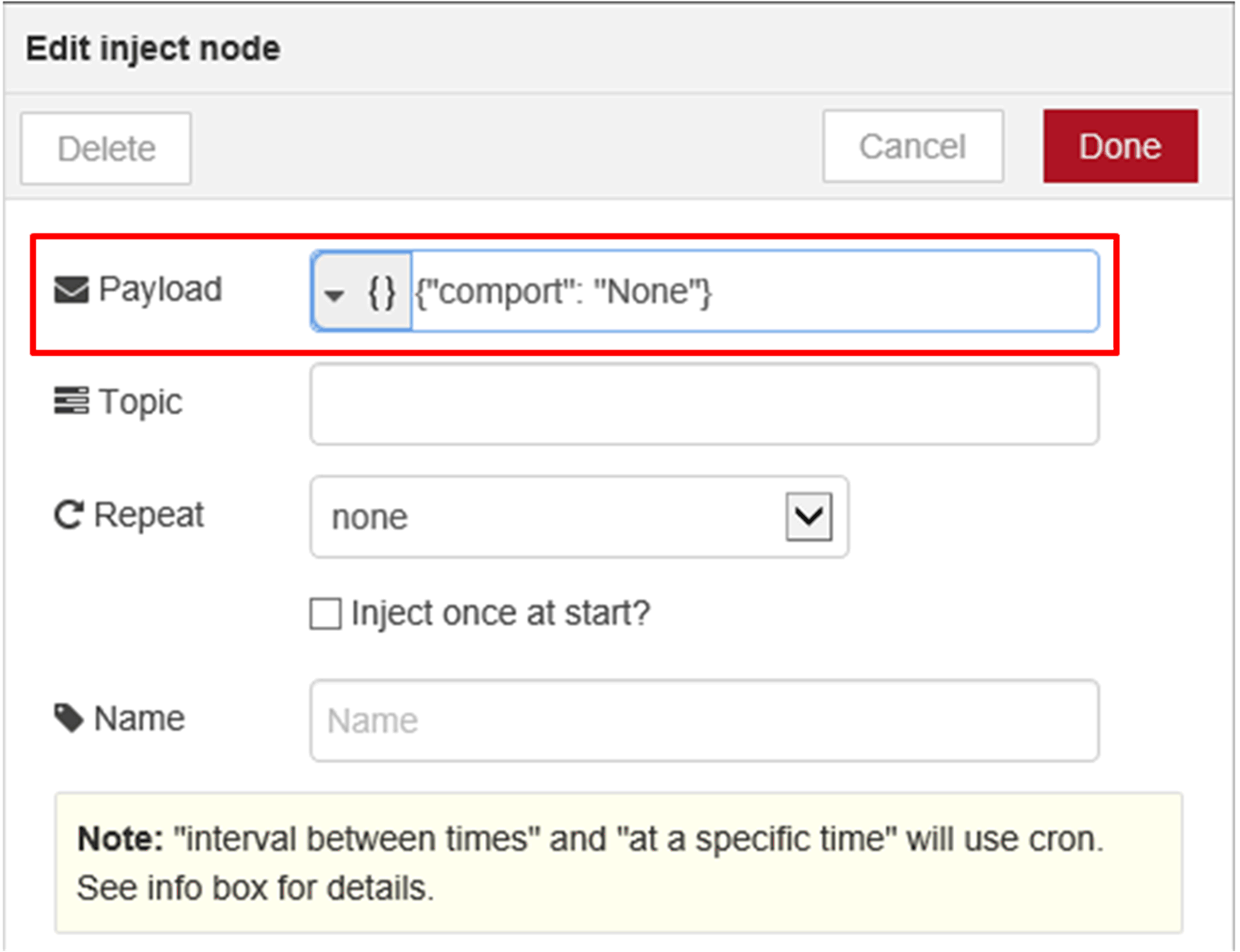

如果您不需要模拟量输入模块，则可以设置输入 {"comport": "None"}，从而断开主机与模拟量输入模块之间的通讯。在节点状态从已连接改为已断开之后，断开连接步骤宣告结束。

7

样例流程参考。

用户可以通过以下链接获得全部最新的样例流程：C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\ node-red-contrib-seai。
