安装 Box iPC Universal/Performance (HMIBMU/HMIBMP)
|
步骤 |
操作 |
|---|---|
|
1 |
切断电源，确认电源的电力供应断开。 |
|
2 |

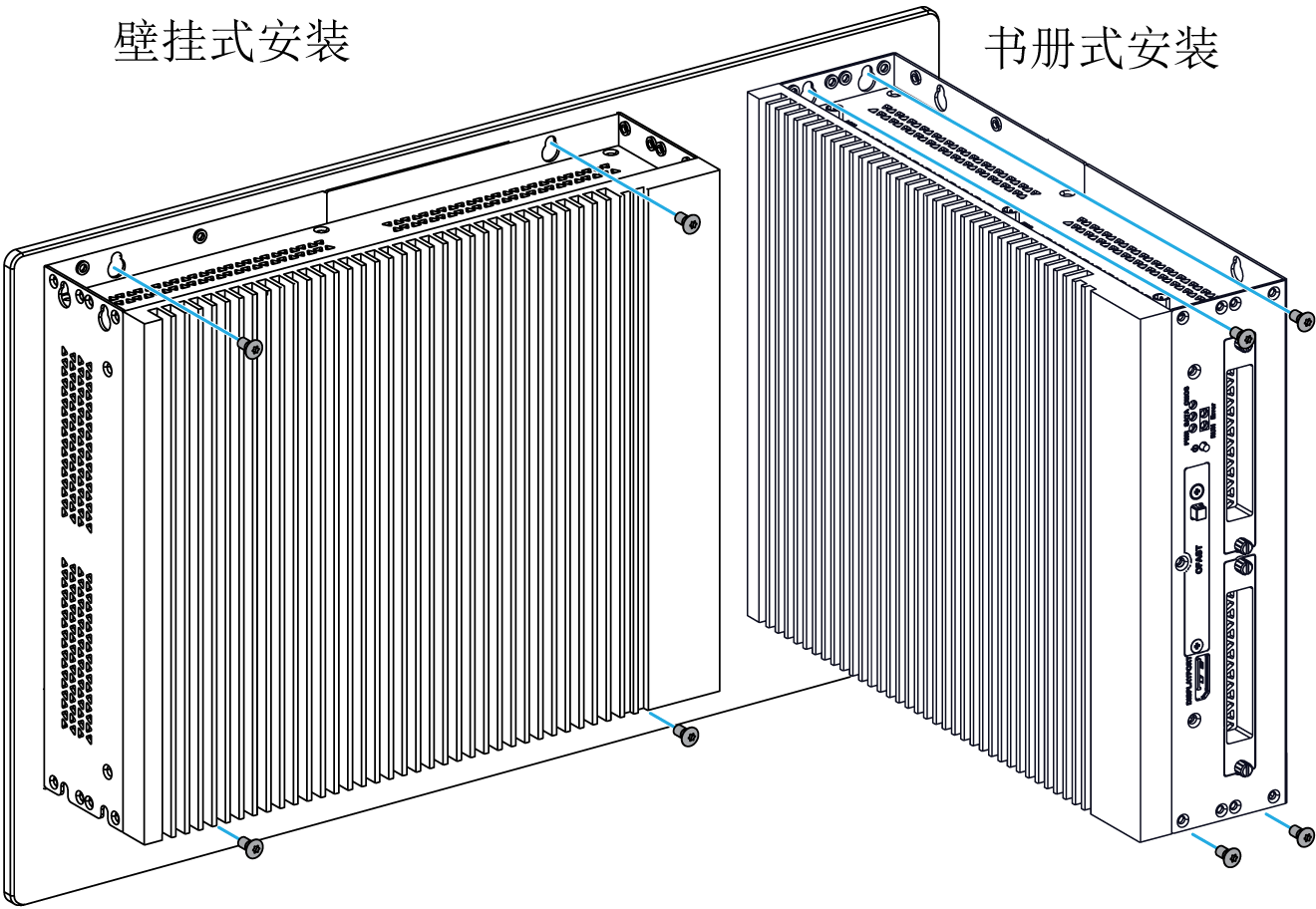

壁挂式安装： 使用四颗 M4 螺钉（6 mm（0.24 英寸））将 Box iPC Universal/Performance 固定在机箱上：

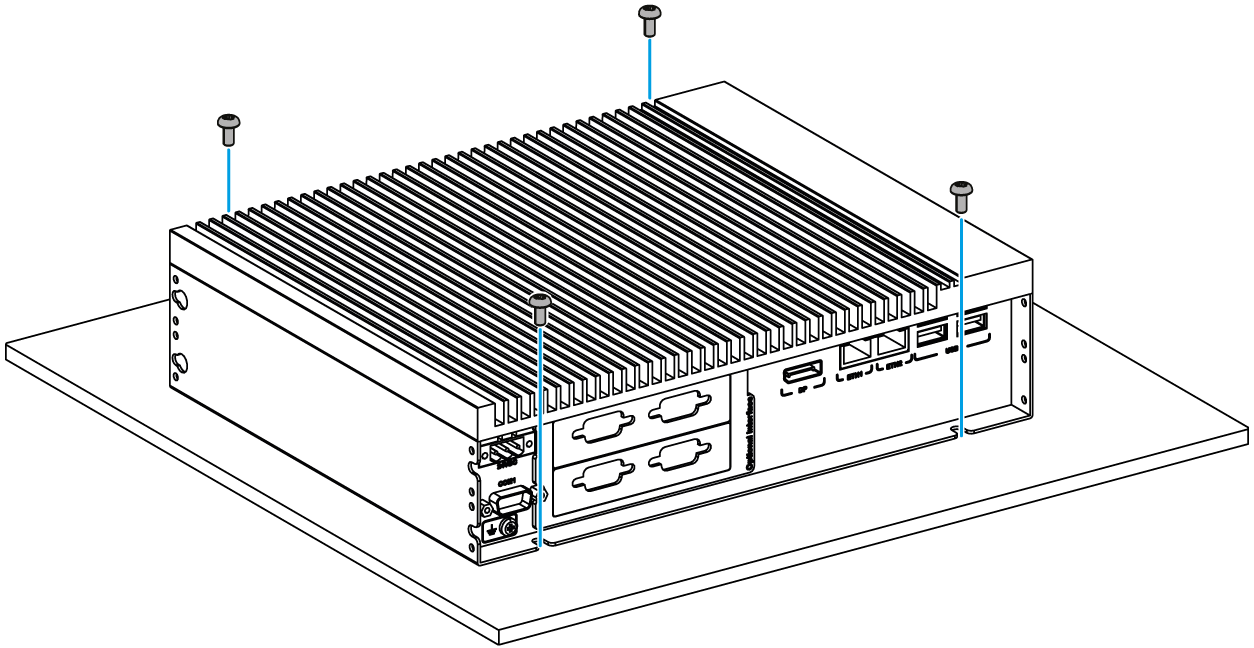

注意： oDNV (Det Norske Veritas) 认证配置不允许使用书册式安装。 o在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 水平安装： 使用四颗 M4 螺钉（8 mm（0.31 英寸））固定 Box iPC Universal/Performance：
注意： o在温度降额的情况下，允许执行水平安装。（参见环境特征）。 o在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 |
安装 Box iPC Optimized (HMIBMI/HMIBMO)
|
步骤 |
操作 |
|---|---|
|
1 |
切断电源，确认电源的电力供应断开。 |
|
2 |

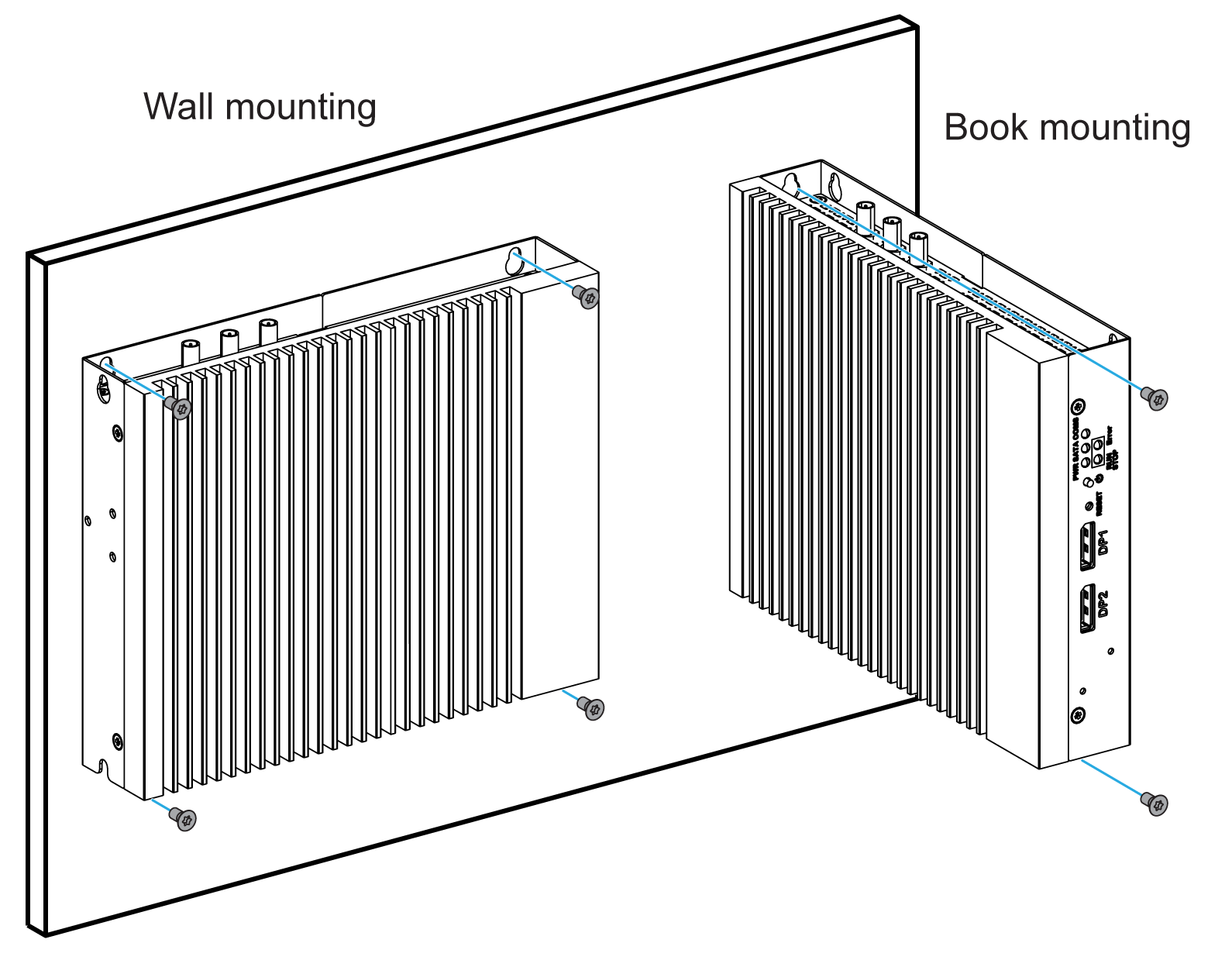

壁挂式安装： 使用四颗 M4 螺钉（8 mm（0.31 英寸））将 Box iPC 固定在机箱上： 书册式安装： 使用两颗 M4 螺钉（8 mm（0.31 英寸））将 Box iPC 固定在机箱上：

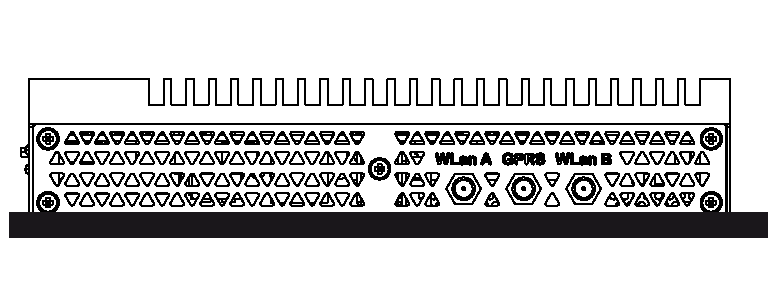

注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 水平安装： 使用四颗 M4 螺钉（8 mm（0.31 英寸））固定 Box iPC：
注意： o在温度降额的情况下（参见环境特征），允许执行水平安装。 o在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 |

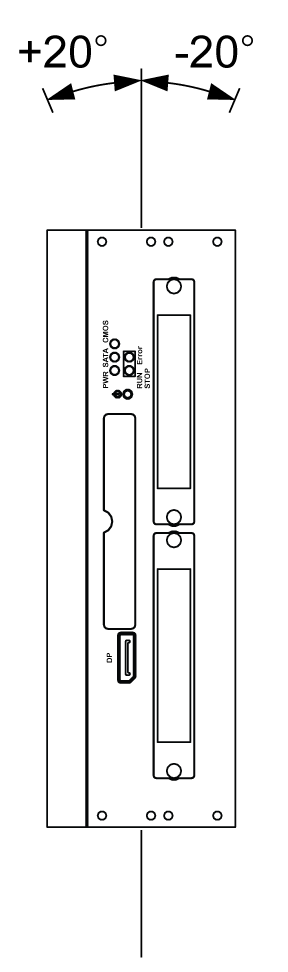

下图显示了带Box iPC的允许安装方向：

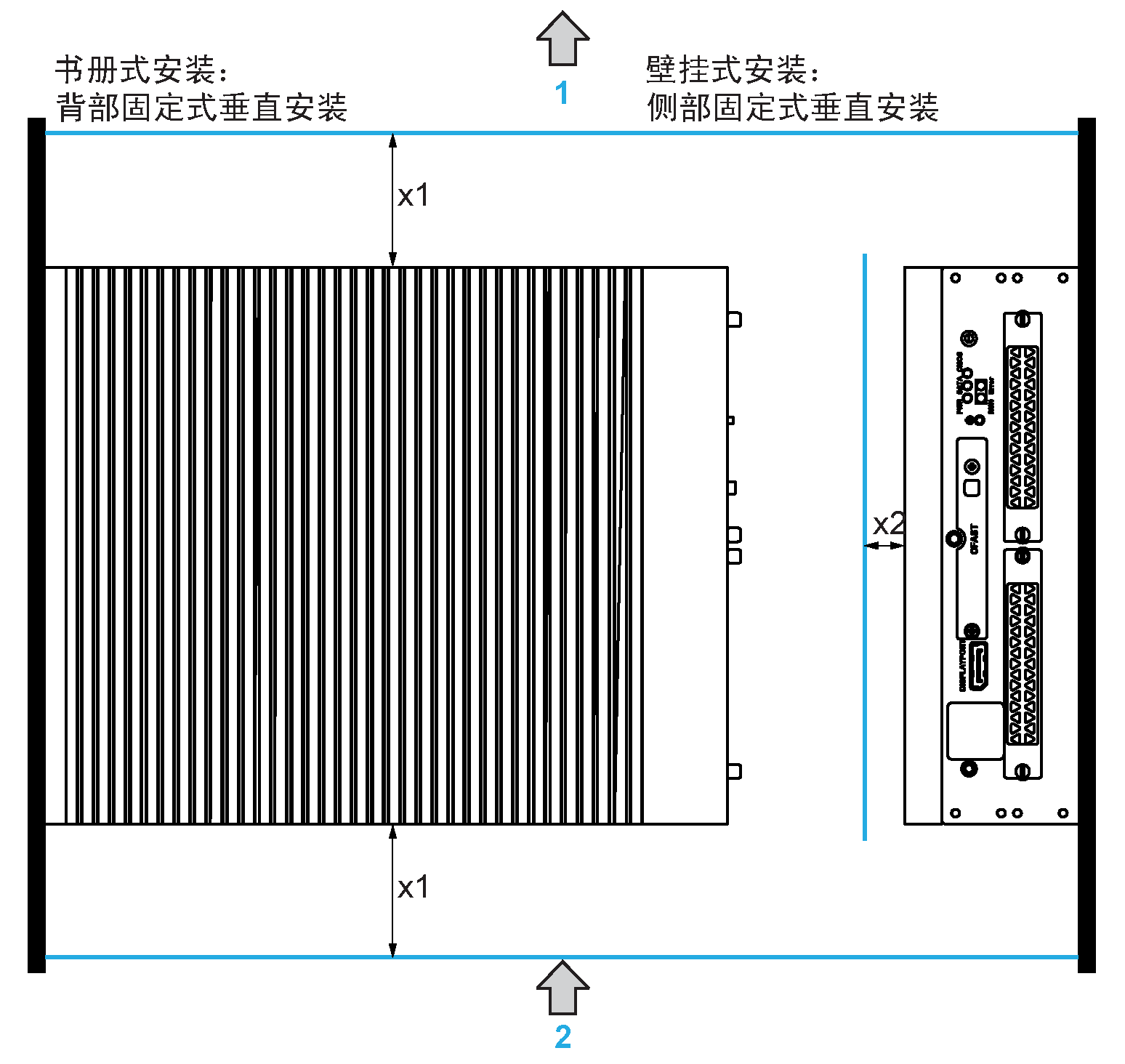

为了提供足够的空气循环，安装Box iPC时，顶部、底部和侧面的间距如下：
1 出气
2 进气
x1 > 100 mm（3.93 英寸）
x2 > 50 mm（1.96 英寸）

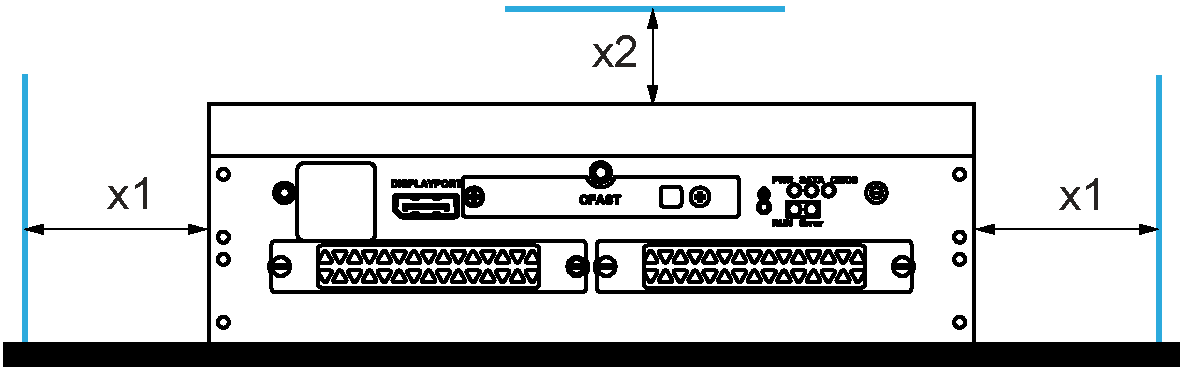

水平安装：
x1 > 100 mm（3.93 英寸）
x2 > 50 mm（1.96 英寸）
Box iPC Optimized (HMIBMI/HMIBMO) 的 DIN 导轨安装
|
步骤 |
操作 |
|---|---|
|
1 |
切断电源，确认电源的电力供应断开。 |
|
2 |

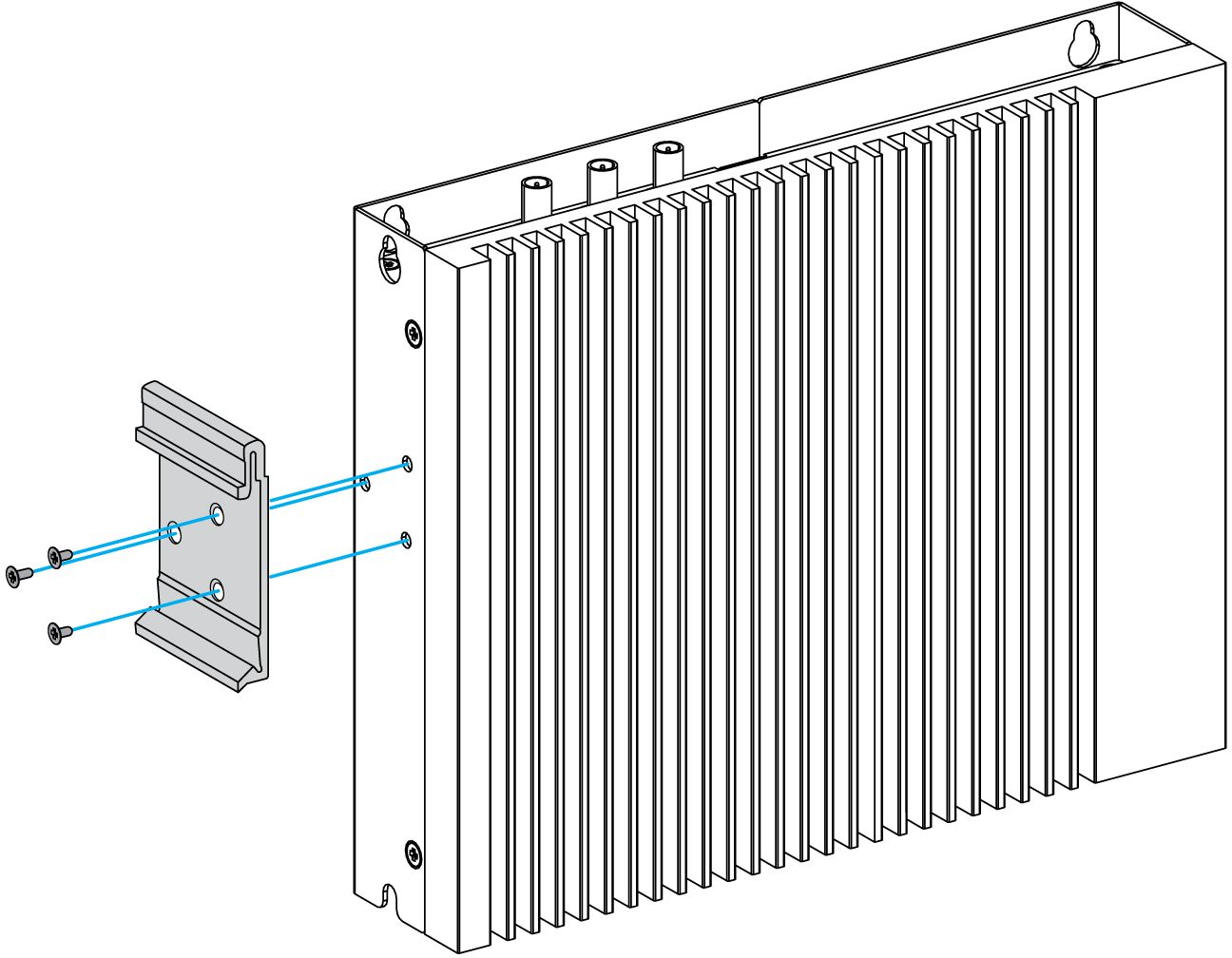

使用三颗 M3 螺钉（6 毫米（0.23 英寸））将 DIN 导轨支架 (HMIYADBMODIN11) 固定到 Box iPC：
|
|
3 |

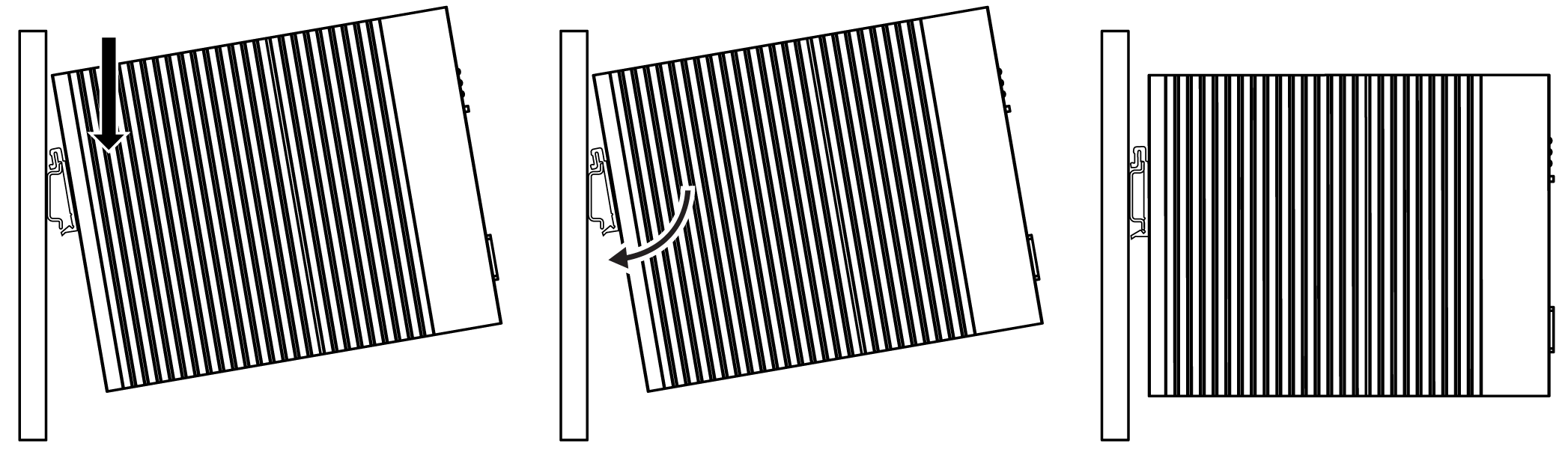

将 Box iPC Optimized 与安装导轨上的支架钩挂在一起：
|
