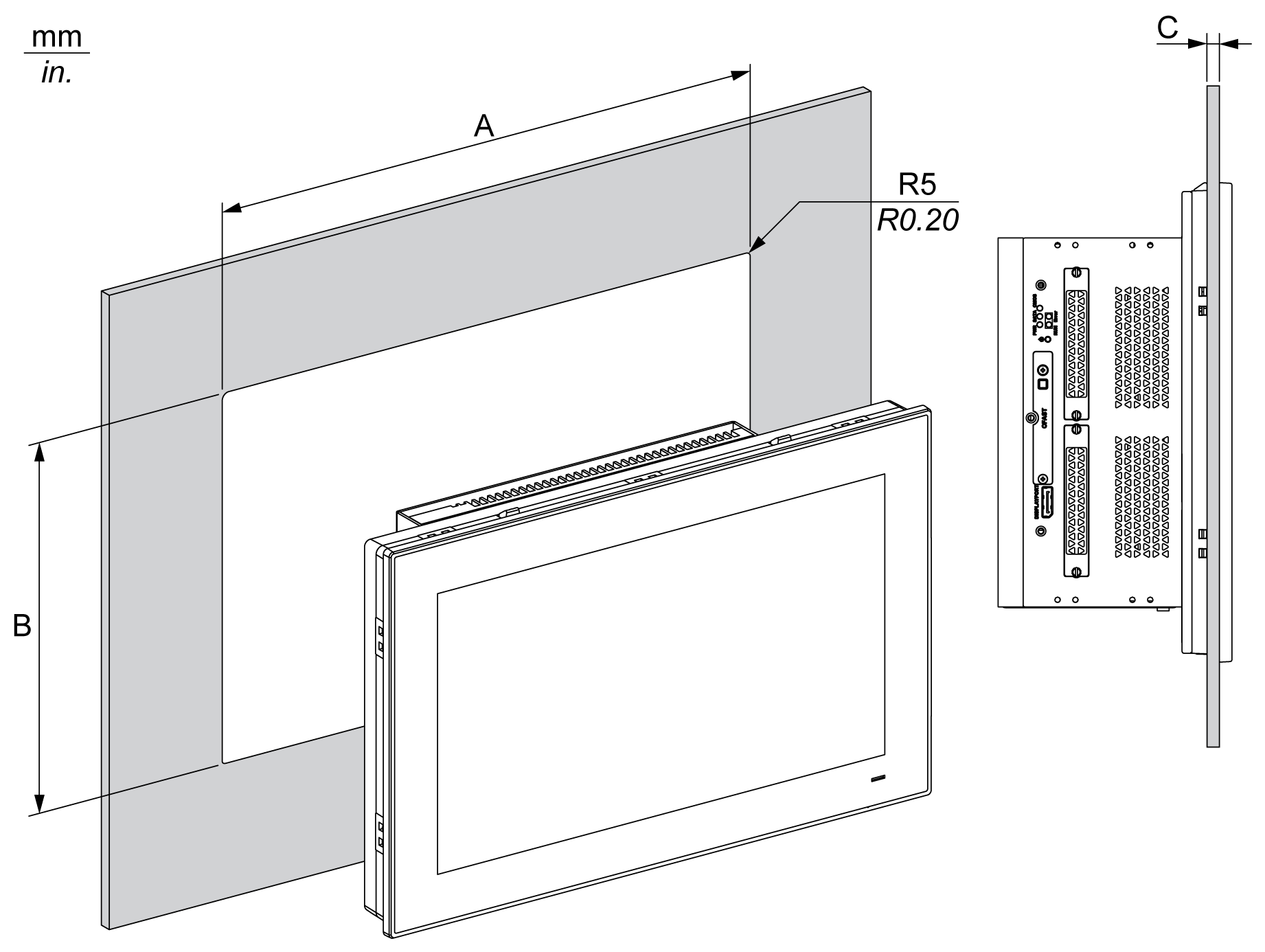

使用机箱安装时，您需要根据显示器 的型号在安装面板中切割正确大小的开口。
|
显示器 开口 |
A |
B |
C |
R |
|---|---|---|---|---|
|
4:3 12” |
301.5 ±0.5 mm （11.87 ±0.02 英寸） |
227.5 ±0.4 mm （8.95 ±0.02 英寸） |
2...4 mm （0.08...0.16 英寸） |
5 mm （0.20 英寸） |
|
W12” |
310 ±0.7 mm （12.2 ±0.03 英寸） |
221 ±0.4 mm （8.7 ±0.02 英寸） |
2...6 mm （0.08...0.24 英寸） |
|
|
4:3 15” |
383.5 ±0.7 mm （15.1 ±0.03 英寸） |
282.5 ±0.4 mm （11.12 ±0.02 英寸） |
||
|
W15” |
412.4 ±0.7 mm （16.24 ±0.03 英寸） |
261.7 ±0.4 mm （10.3 ±0.02 英寸） |
||
|
W19” |
479.3 ±1 mm （18.87 ±0.04 英寸） |
300.3 ±0.7 mm （11.82 ±0.03 英寸） |
||
|
W22” |
550.3 ±1 mm （21.67 ±0.04 英寸） |
341.8 ±0.7 mm （13.46 ±0.03 英寸） |
注意：
o确保安装面板的厚度合理。
o所使用的所有安装面板表面都应经过增强处理。务必要考虑 显示器 的重量，尤其是在可能存在高度振动且安装面板可以移动的情况下，更是如此。将金属加强条安装到面板内部靠近面板开孔，以增加安装面板的强度。
o务必遵循所有安装公差要求。
o显示器 设计用在 4X 型机箱（仅室内用）的平坦表面上。
安装或移动 Box iPC 时应额外注意振动程度。如果 Box iPC 安装在配备有脚轮的机架中，那么其在移动时，可能遭受过度的冲击和振动。
|
|
|
过度振动 |
|
o请事先规划好您的安装步骤，以确保设备不会受到过度的冲击与振动。 o确保安装面板开口和厚度在规定的公差范围内。 o在将 Magelis Industrial PC 安装到机箱或面板中之前，确保安装垫设置到位。安装垫提供额外的防振保护。 o以 0.5 Nm（4.5 磅英寸）的扭矩拧紧安装紧固件。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
安装垫需要达到 显示器 的保护等级（IP66 或 4X 型室内）。
注意： P66 不是 UL 认证的一部分。
|
|
|
密封丢失 |
|
o在安装或重新安装前，应检查安装垫，同时还应根据工作环境的要求，定期检查。 o如果检查期间发现明显的划痕、撕裂、灰尘或过度磨损，应更换安装垫。 o不得在非必要情况下拉伸安装垫，且不得让安装垫接触框架的拐角或边缘。 o确保安装垫完全安置在安装槽中。 o将 Magelis Industrial PC 安装垫平坦且无划痕凹痕的面板中。 o以 0.5 Nm（4.5 磅英寸）的扭矩拧紧安装紧固件。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
要安装 显示器，需使用安装垫和安装紧固件。其中，面板安装过程可由一个人完成。
|
|
|
过转矩和硬件松动 |
|
o在旋紧安装紧固件、机箱、附件或端子块螺钉时，扭矩不得超过 0.5 Nm（4.5 磅英寸）。固定螺钉时如果用力过猛容易损坏安装紧固件。 o紧固或拆除螺钉时，确保它们不会掉落到 Magelis Industrial PC 机壳中。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
注意： 安装紧固件需要达到 显示器 的保护等级（IP66 或 4X 型室内）。P66 不是 UL 认证的一部分。
|
步骤 |
操作 |
|---|---|
|
1 |
切断所有电源，确认电源的电力供应断开。 |
|
2 |
确认安装垫正确安装到 显示器。 注意： 检查安装垫时，避免接触 显示器 框架的尖锐边缘，然后将安装垫完全插入到凹槽中。 |
|
3 |

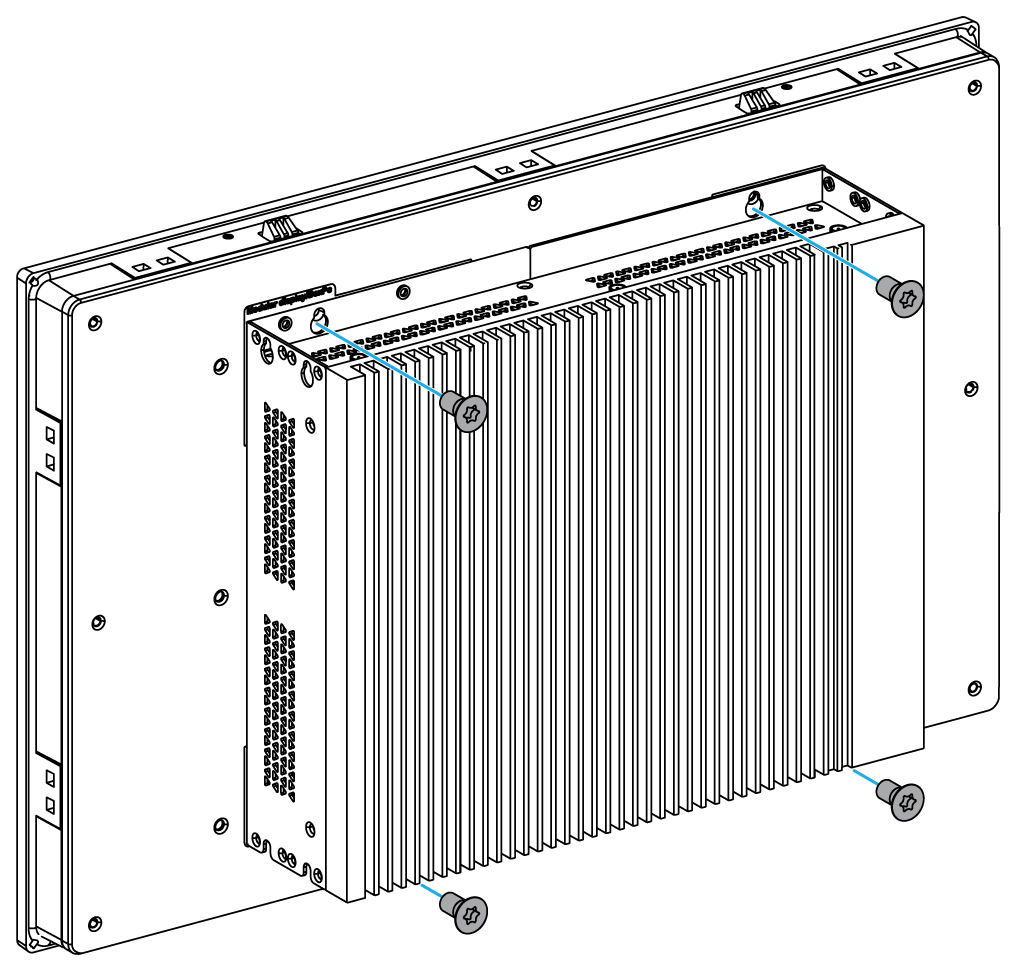

使用四颗螺钉将Box iPC固定到显示器 的背面：
注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 |
|
4 |

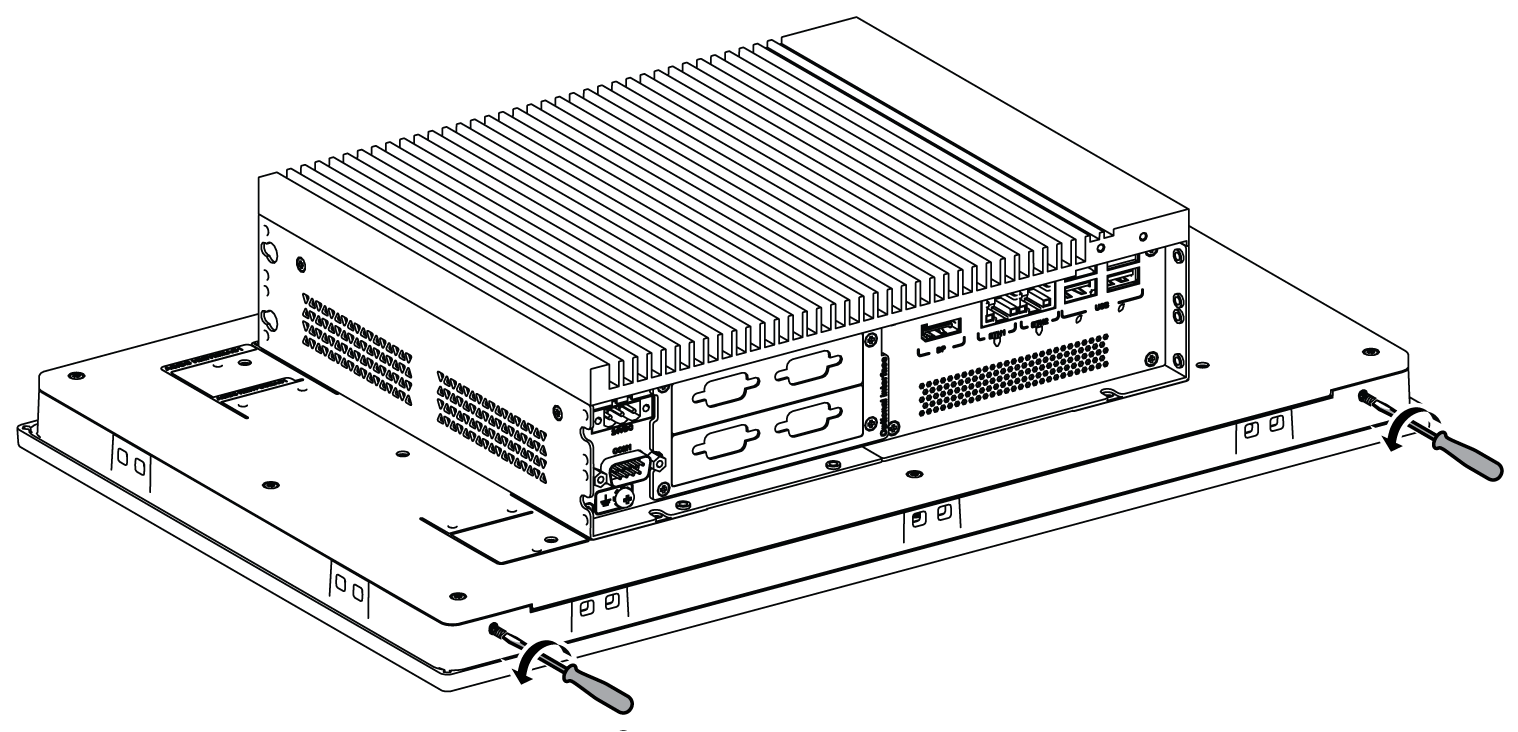

拧下底部的两颗螺钉：
|
|
5 |

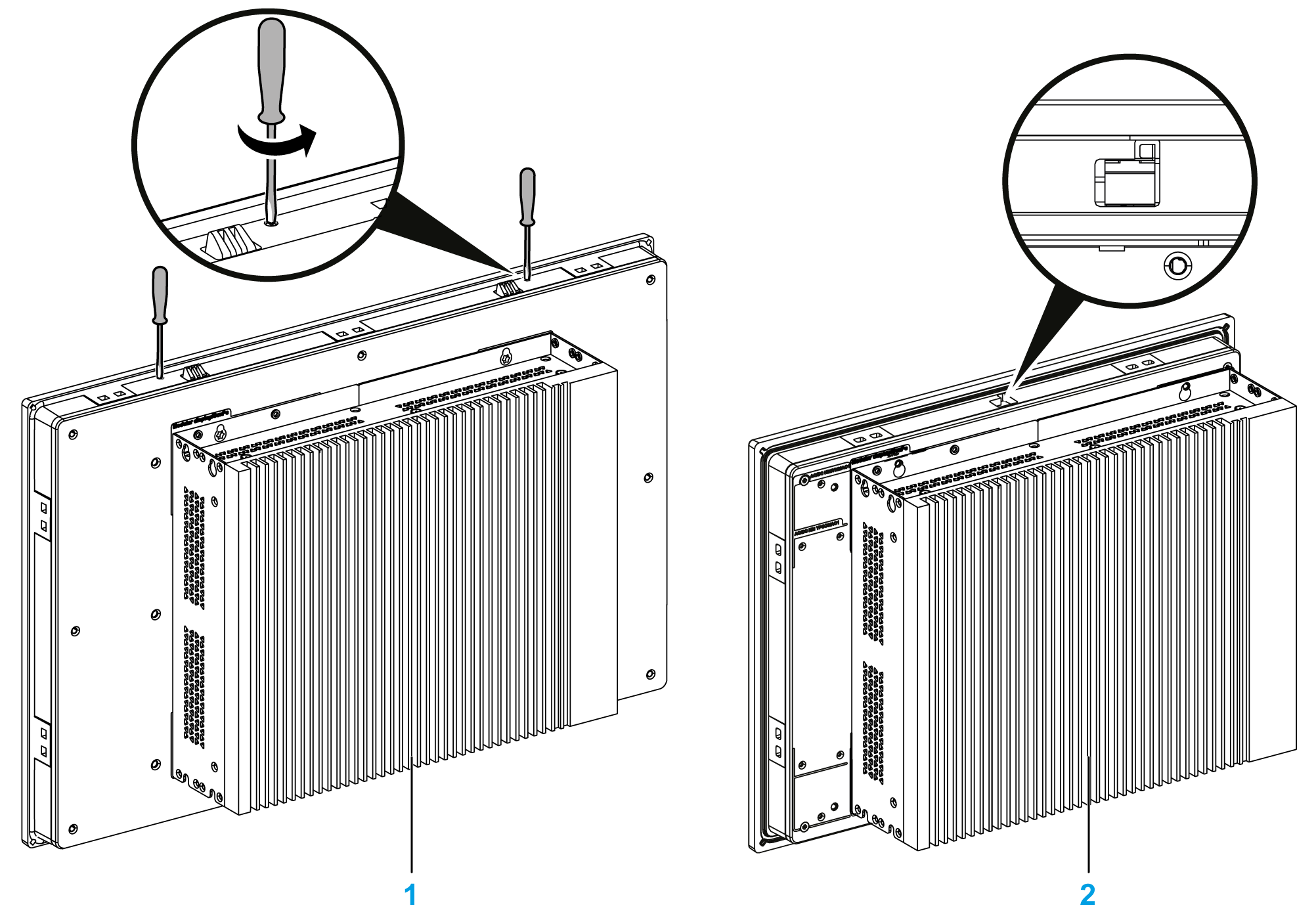

拧松 显示器 顶部的十字头螺钉，抬起弹簧钩。您不需要使用螺丝刀来抬起 显示器 4:3 12” 的弹簧钩：
1 显示器 W12”、4:3 15”、W15”、W19” 和 W22” 2 显示器 4:3 12” 注： o显示器 W12” 和 4:3 12” 使用一个弹簧钩 o显示器 4:3 15”、W15”、W19” 和 W22” 使用两个弹簧钩 |
|
6 |

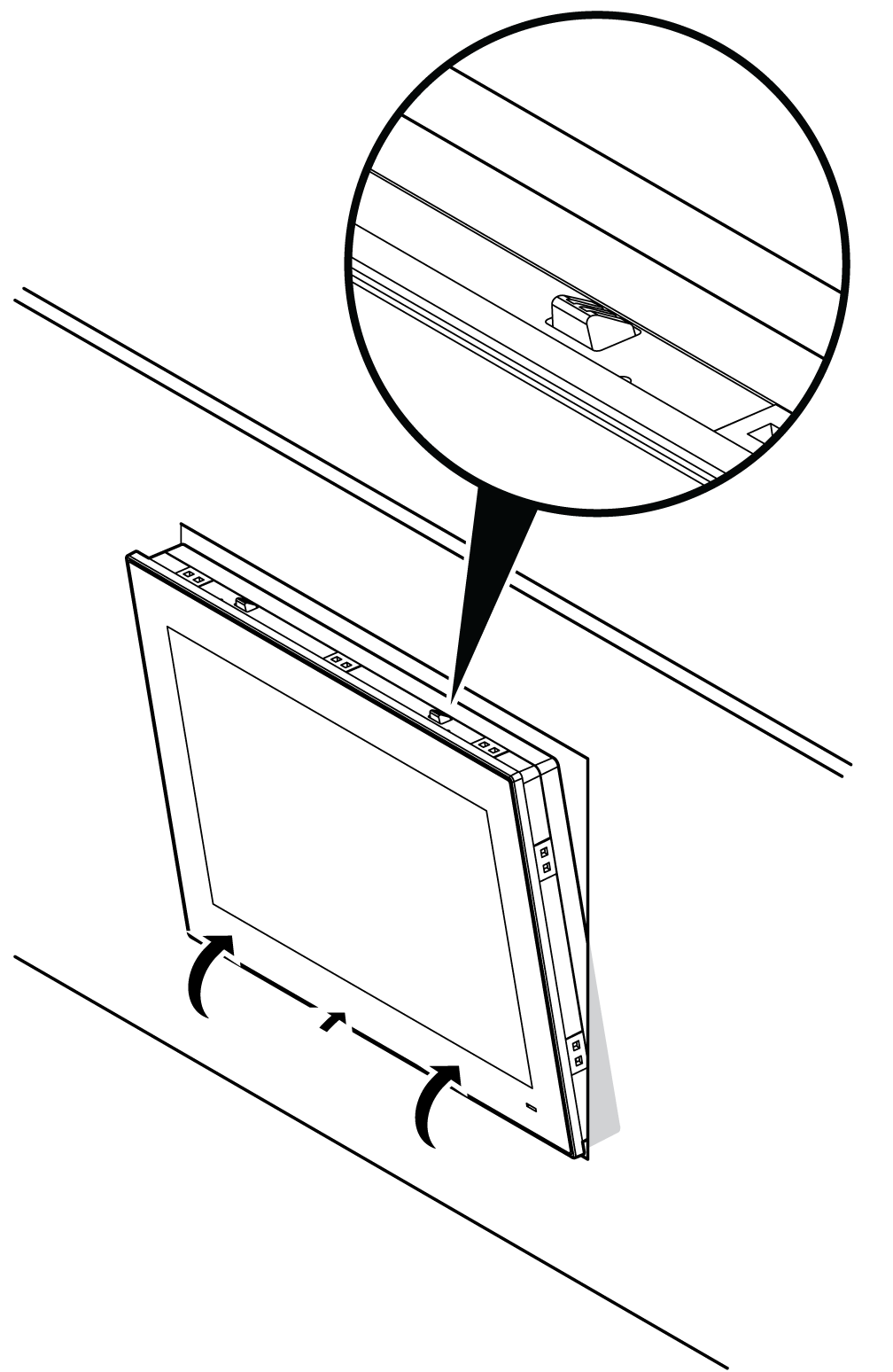

将 显示器 安装在面板开口中，并将其推入墙壁中。弹簧钩将 显示器 保持在适当位置：
|

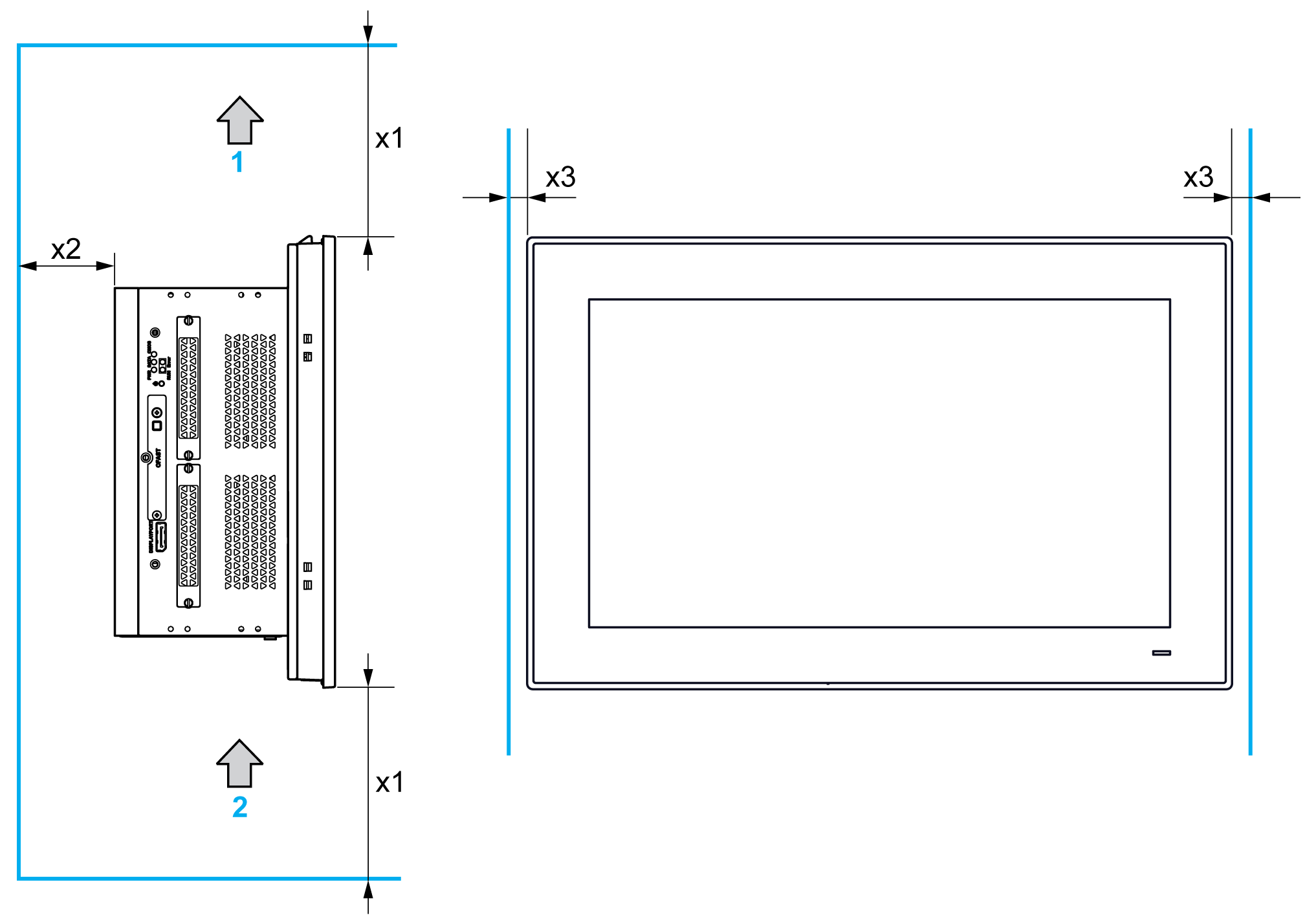

为了提供足够的空气流通，安装显示器时，设备上面、下面和侧面的间距如下：
1 出气
2 进气
x1 > 100 mm（3.93 英寸）
x2 > 50 mm（1.96 英寸）
x3 > 15 mm（0.59 英寸）

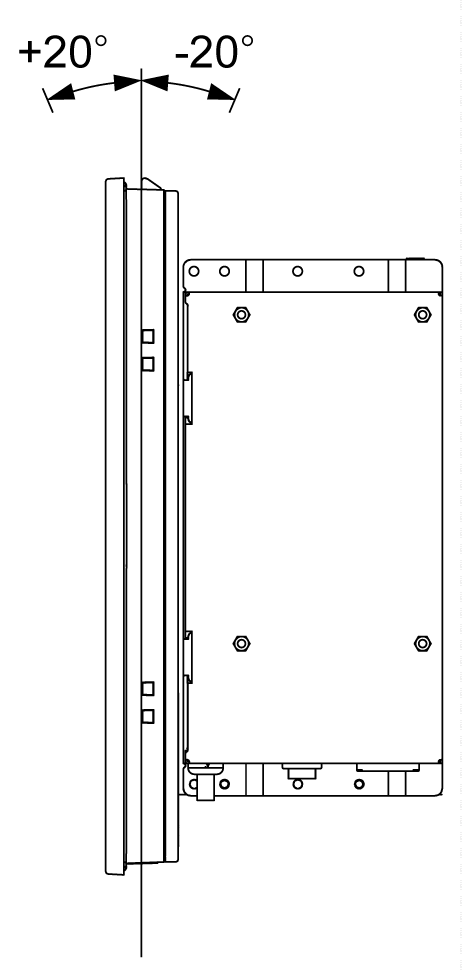

下图显示了带显示器的允许安装方向：
|
|
显示器 |
|||||
|---|---|---|---|---|---|---|
|
W12” |
4:3 12” |
W15” |
4:3 15” |
W19” |
W22” |
|
|
Box iPC Universal/Performance (HMIBMU/HMIBMP) 2 插槽 |
HMIYPVESA6X21 |
HMIYPVESA21 |
||||
|
Box iPC Universal/Performance (HMIBMU/HMIBMP) 4 插槽 |
不允许 |
HMIYPVESA41 |
||||
|
Box iPC Optimized (HMIBMI/HMIBMO) |
HMIYPVESA6X21 |
HMIYPVESA21 |
||||
|
显示器适配器 |
不提供适配器 |
|||||
按照下列步骤安装带 VESA 套件的Box iPC：
|
步骤 |
操作 |
|---|---|
|
1 |

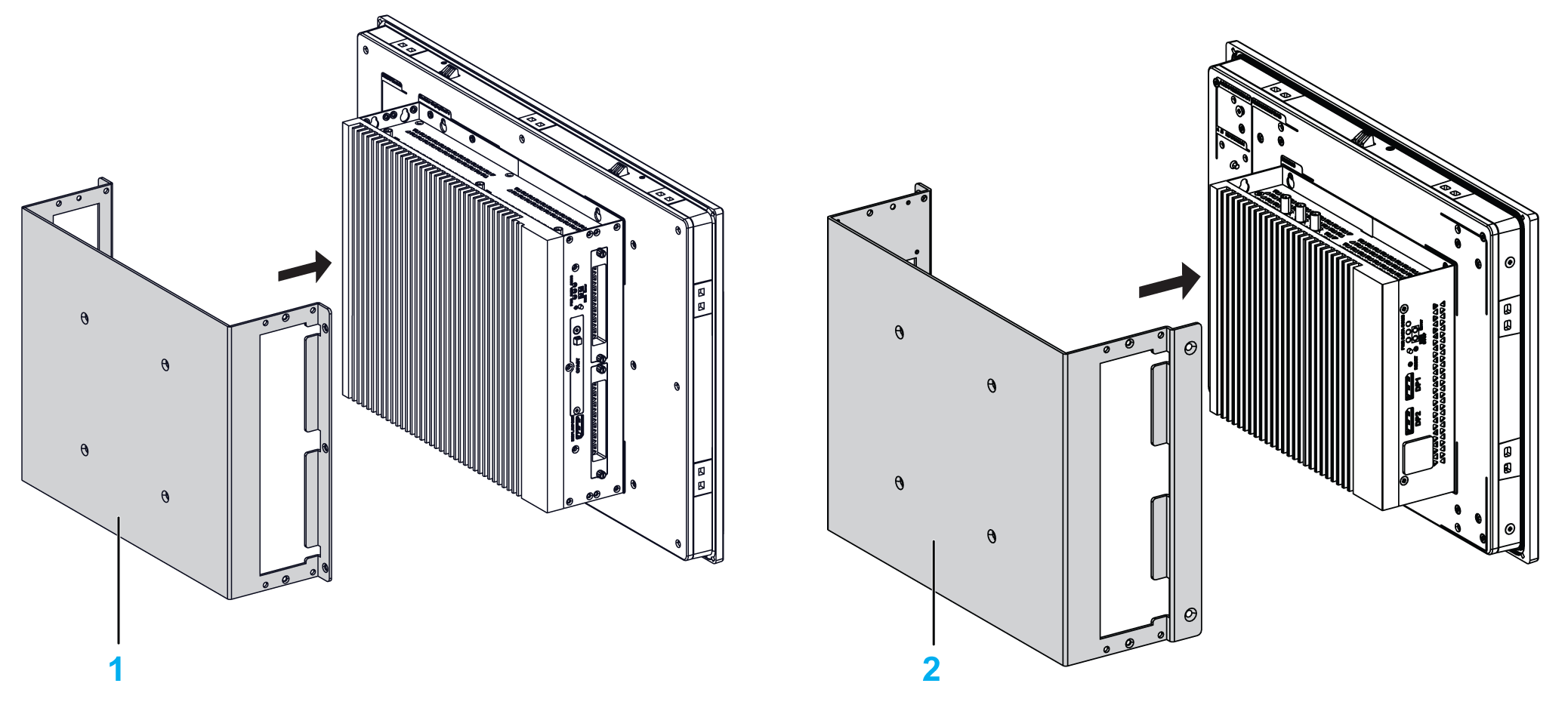

在 Box iPC 的背面安置 VESA 安装套件：
1 HMIYPVESA21 或 HMIYPVESA41 2 用于 显示器 W12” 和 4:3 12” 的 HMIYPVESA6X21 |
|
2 |

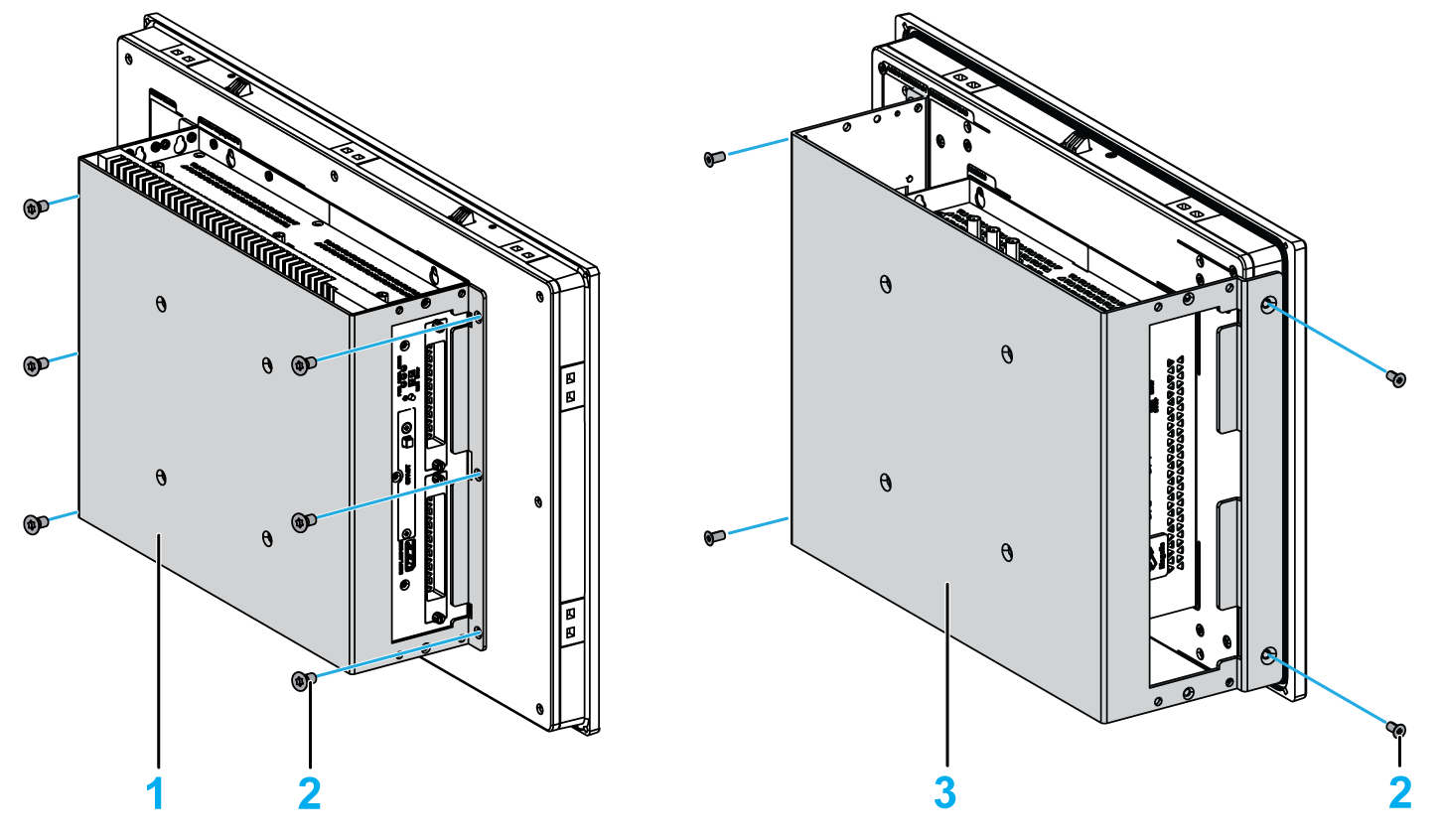

用六颗 M4 螺钉（8 mm（0.31 英寸））将 VESA（HMIYPVESA21 或 HMIYPVESA41）安装套件紧固在 Box iPC Universal/Performance 的背面： 用四颗 M4 螺钉（8 mm（0.31 英寸））将 VESA (HMIYPVESA6X21) 安装套件紧固在 Box iPC Optimized 的背面：
1 HMIYPVESA21 或 HMIYPVESA41 板位置（尺寸：100 x 100 mm（3.94 x 3.94 英寸）） 2 VESA 安装螺钉 3 HMIYPVESA6X21 板位置（尺寸：100 x 100 mm（3.94 x 3.94 英寸）） 注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 |
|
3 |

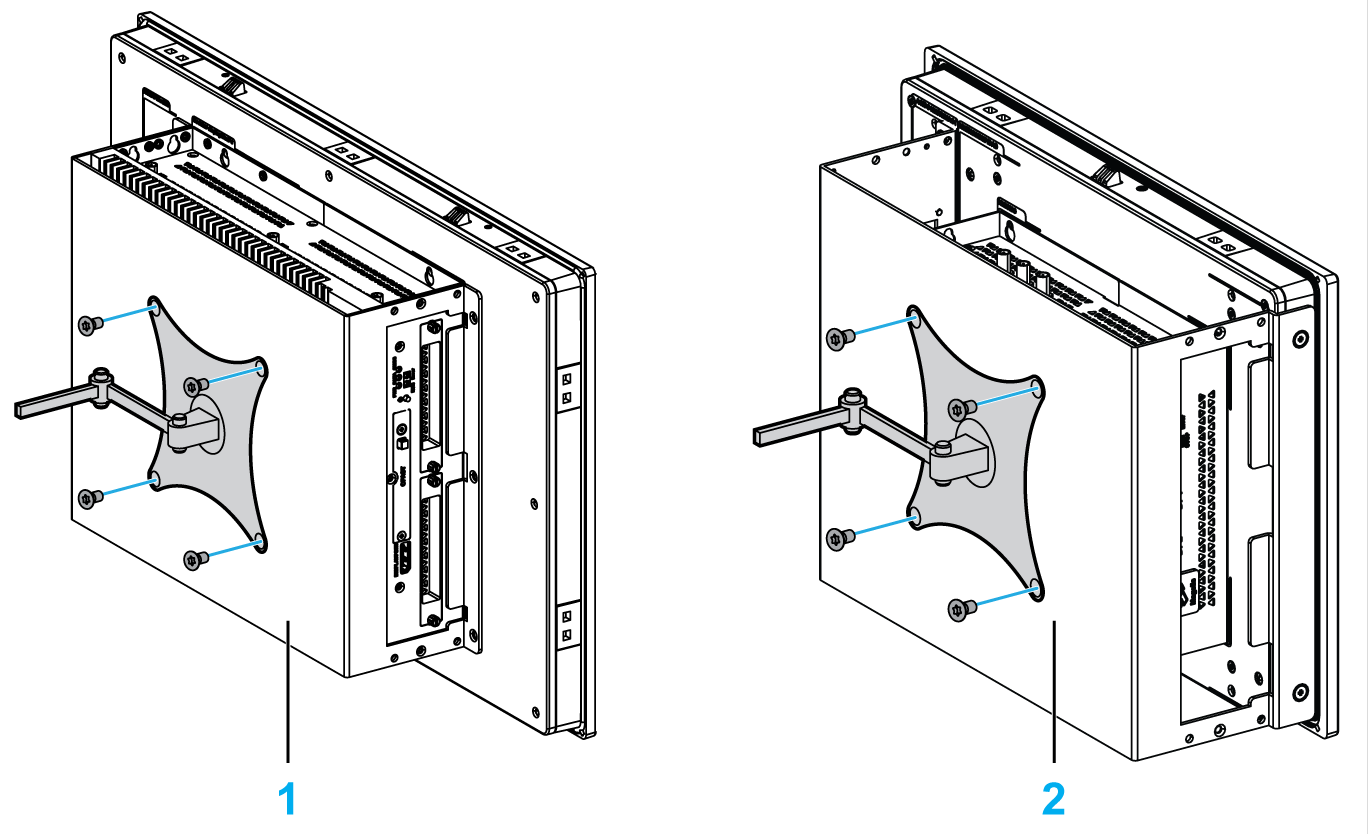

将支架安装到对应孔中，如图所示。使用四颗 M4 螺钉（10 mm（0.39 英寸））固定 VESA 支架。确认 Box iPC 的倾斜角不大于安装方向要求允许的角度。
1 HMIYPVESA21 或 HMIYPVESA41 2 HMIYPVESA6X21 注意： 在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。 |
