连接直流电源线

注意事项

将电源线连接到 Box iPC上的电源连接器时，首先应确保电源线与直流电源是断开的。

危险

电击、爆炸或电弧闪光风险

o在拆卸系统的任何盖或元件之前，以及在安装或拆除任何附件、硬件或电缆之前首先断开设备的所有电源。

o从 Magelis Industrial PC 与电源供应设备中拔下电源线。

o请使用一个正确的额定电压感应设备来确保已断电。

o替换好部件，并确保该系统的所有盖板与元器件都安装好后，再重新给设备供电。

o操作 Magelis Industrial PC 时，只可以使用指定的电压。直流设备设计使用 24 Vdc 输入。

如果不遵守这些说明，将会导致死亡或严重伤害。

警告

设备断开连接或意外的设备操作

o请确保电源、通讯与附件连接没有给端口造成过大的压力。考虑环境中的振动。

o确保电源线、通信电缆，与外部附件电缆均已可靠地连接到面板或机柜上。

o只使用状况良好、带锁定系统的 D-Sub 9 针连接器电缆。

o使用市场上可购买到的 USB 电缆。

不遵循上述说明可能导致人员伤亡或设备损坏。

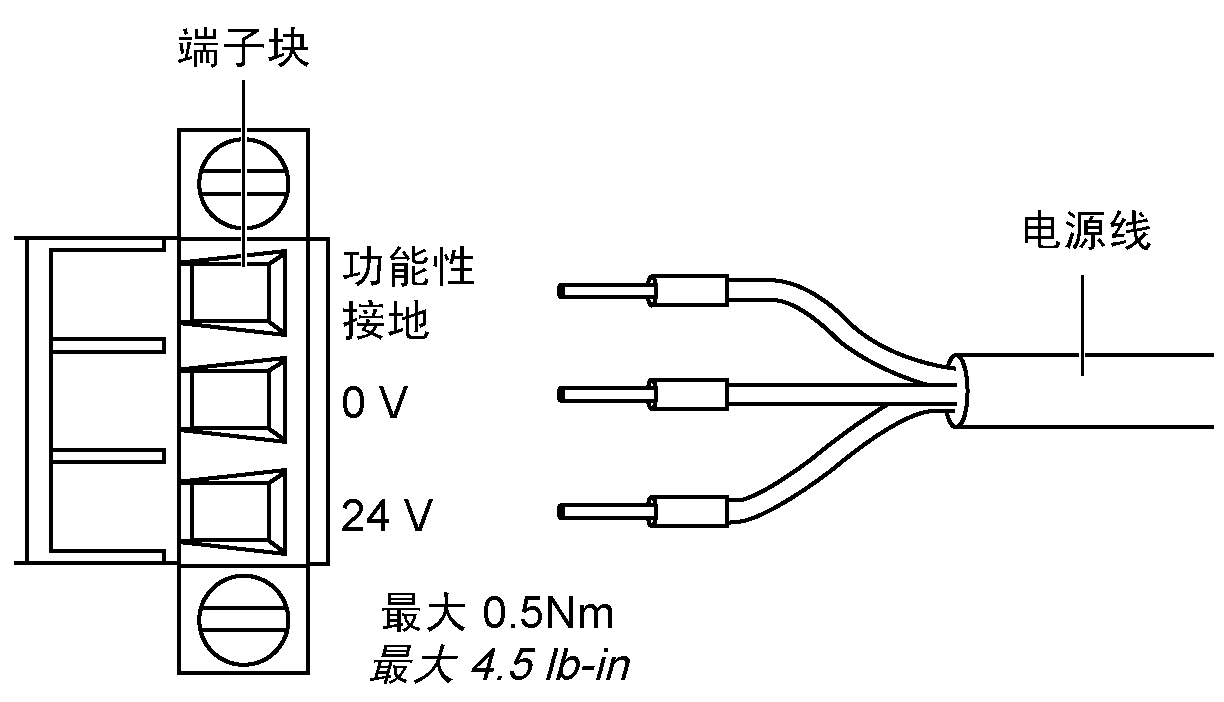

接线和连接 Box iPC的端子块

下表介绍了如何将电源线连接至直流端子块（HMIBMU/HMIBMP/HMIBMI/HMIBMO 通用）：

步骤	操作
1	切断 Box iPC的所有电源，并确保直流电源与其电源处是断开的。
2	从 Box iPC的电源连接器断开端子块，并将电源线连接到端子块：使用额定温度为 75 °C (167 °F)、截面积为 0.75 至 2.5 mm²（AWG 18 至 AWG 14）的铜线和 2.5 mm² 电缆进行接地。
3	将端子块放入电源连接器中，然后拧紧螺钉：注意：在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

步骤

操作

切断 Box iPC的所有电源，并确保直流电源与其电源处是断开的。

从 Box iPC的电源连接器断开端子块，并将电源线连接到端子块：

使用额定温度为 75 °C (167 °F)、截面积为 0.75 至 2.5 mm²（AWG 18 至 AWG 14）的铜线和 2.5 mm² 电缆进行接地。

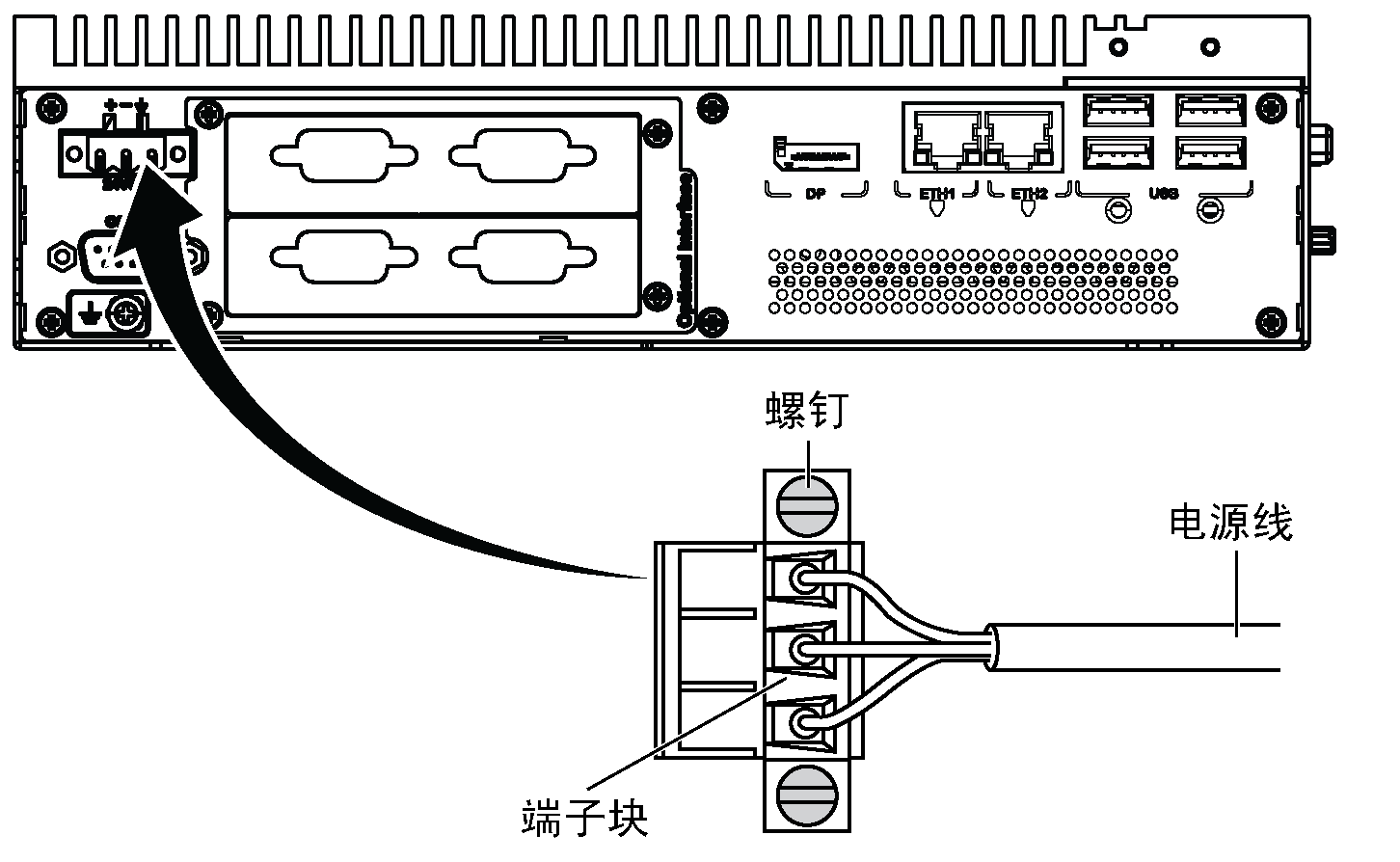

将端子块放入电源连接器中，然后拧紧螺钉：

注意：在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

接线和连接显示器适配器的端子块

下表描述如何将电源线连接到 DC 端子块：

步骤	操作
1	切断显示器适配器的所有电源，并确保直流电源与其电源处是断开的。
2	从显示器适配器的电源连接器断开端子块，并将电源线连接到端子块：使用额定温度为 75 °C (167 °F)、截面积为 0.75 至 2.5 mm²（AWG 18 至 AWG 14）的铜线和 2.5 mm² 电缆进行接地。
3	将端子块放入电源连接器中，然后拧紧螺钉：注意：在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

步骤

操作

切断显示器适配器的所有电源，并确保直流电源与其电源处是断开的。

从显示器适配器的电源连接器断开端子块，并将电源线连接到端子块：

使用额定温度为 75 °C (167 °F)、截面积为 0.75 至 2.5 mm²（AWG 18 至 AWG 14）的铜线和 2.5 mm² 电缆进行接地。

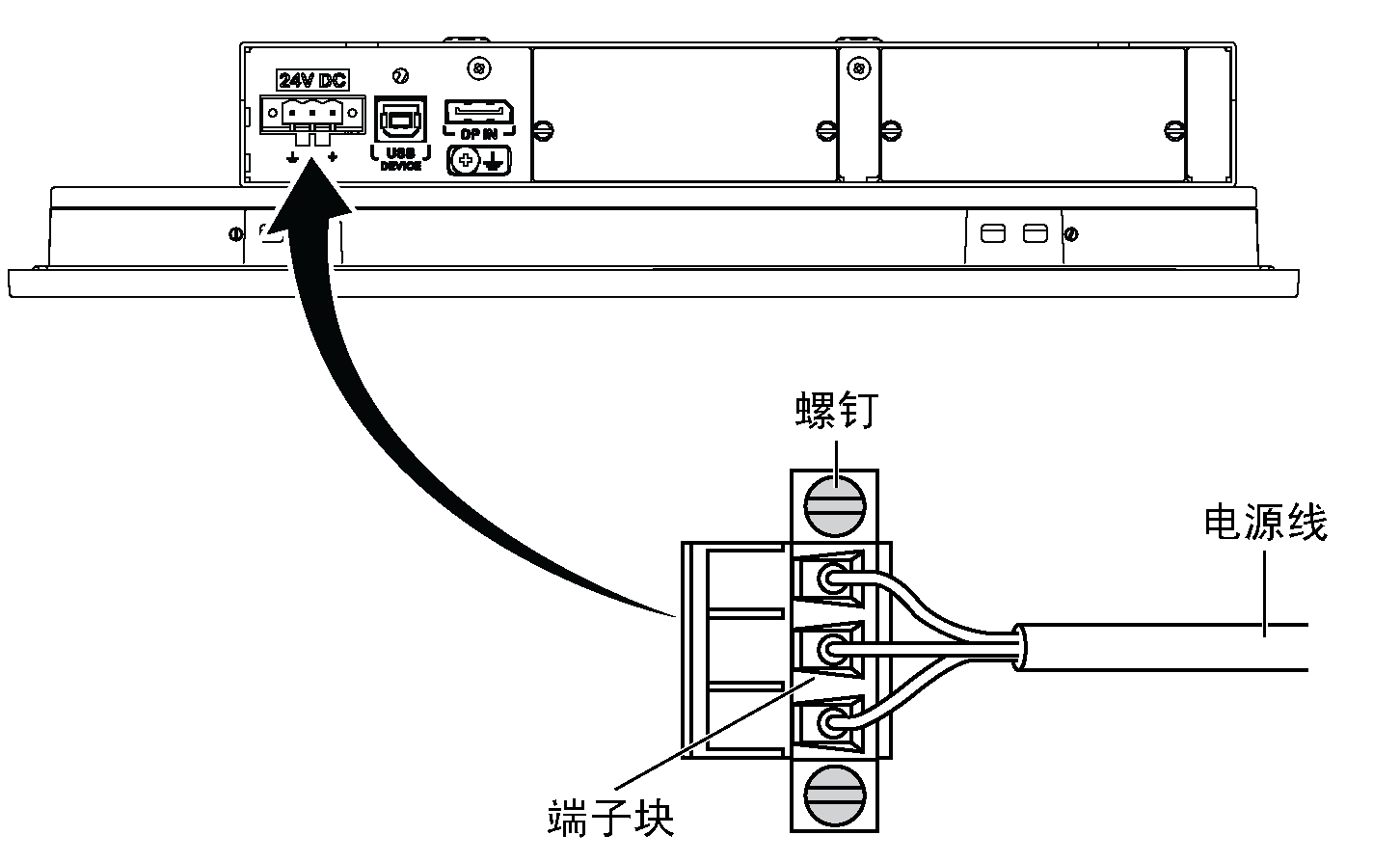

将端子块放入电源连接器中，然后拧紧螺钉：

注意：在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。
