音频接口描述

简介

HMIYMINAUD21 被归类为音频接口（线路输入、线路输出、麦克风输入）。音频接口由音频 I/O 板（含金属板）和用于连接 I/O 板与 Box iPC 的电缆组成。

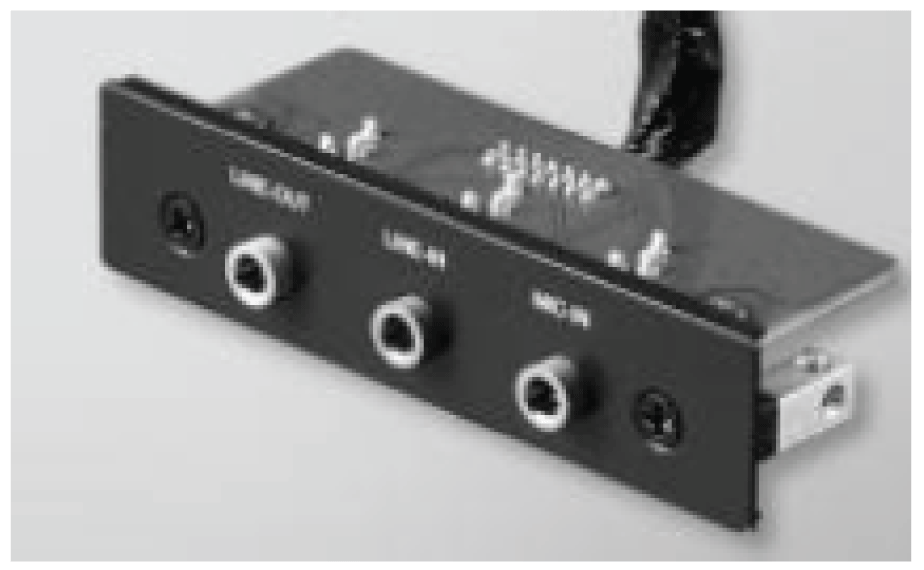

下图显示了音频接口：

音频接口

下表显示了音频接口的技术数据：

元器件	特征
连接器	线路输入、线路输出、麦克风输入
音频输出类型	立体声

兼容性表

部件号	描述	HMIBMP/HMIBMU	HMIBMI/HMIBMO Expandable
HMIYMINAUD21	BKT 音频接口，1 x LI/LO/MIC	有⁽¹⁾	有
(1) 仅支持一个 HMIYMINAUD1。

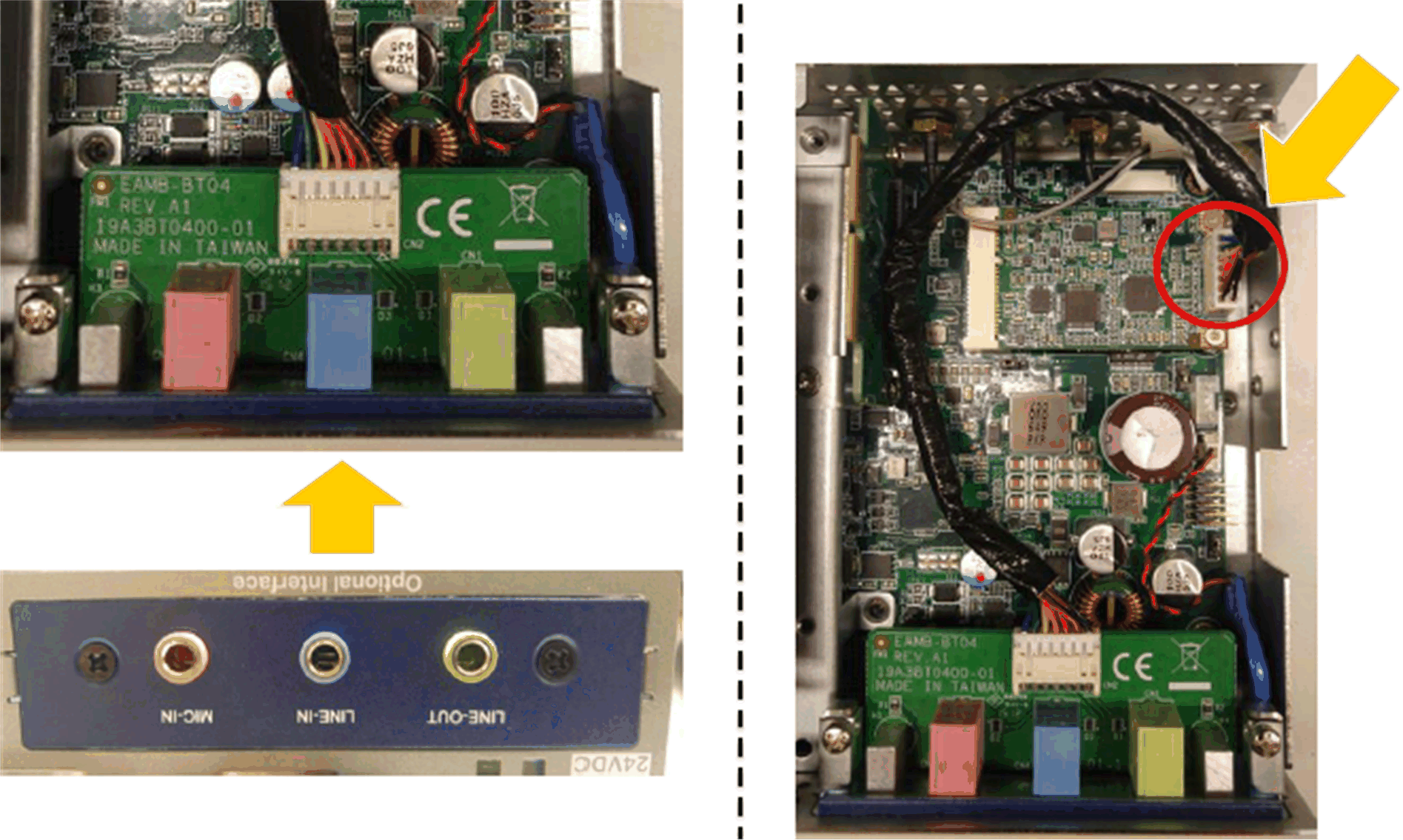

电缆铺设

Box iPC Optimized：

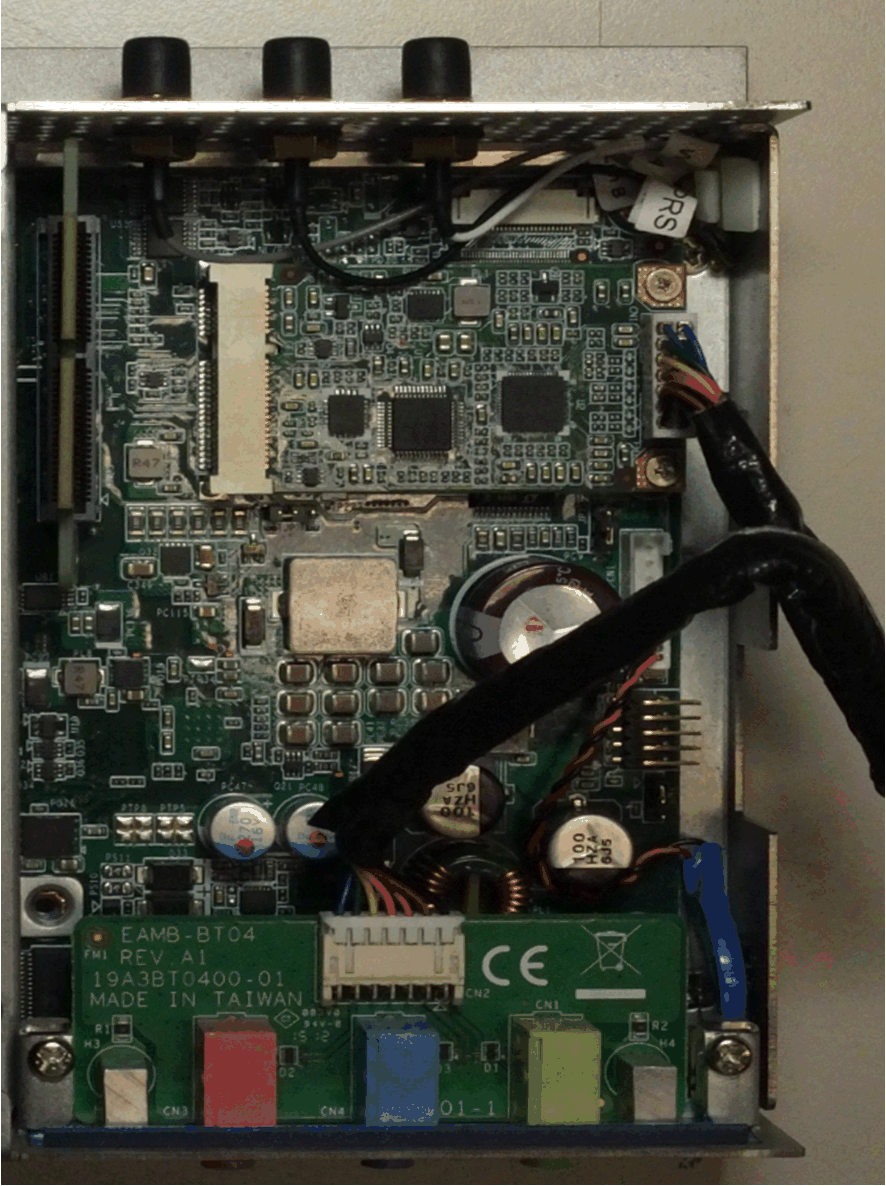

Box iPC Universal/Box iPC Performance：

安装注释

HMIBMP/HMIBMU 已经具有线路输入/线路输出/麦克风接口，建议购买 HMIYMINAUD1。

接口安装

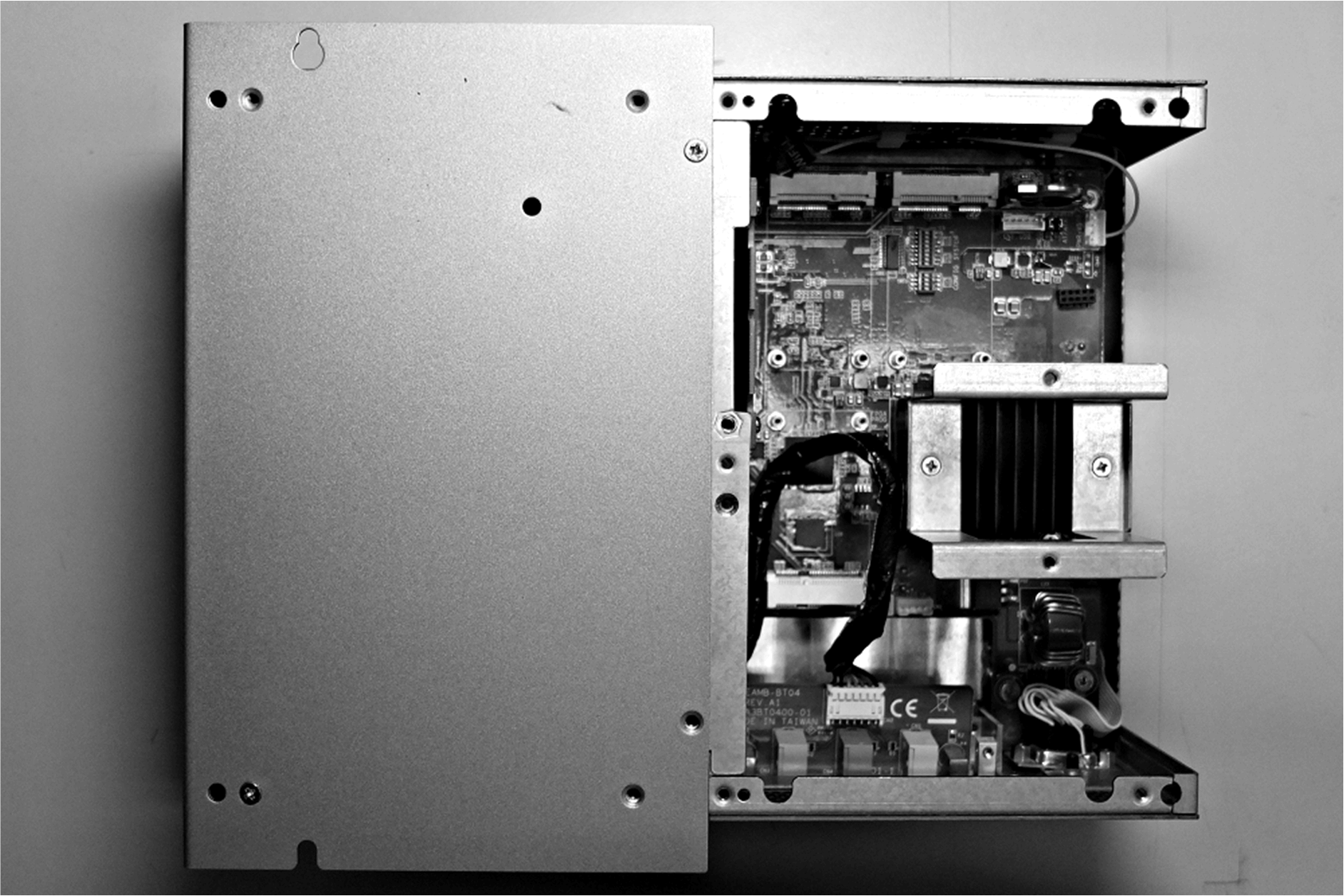

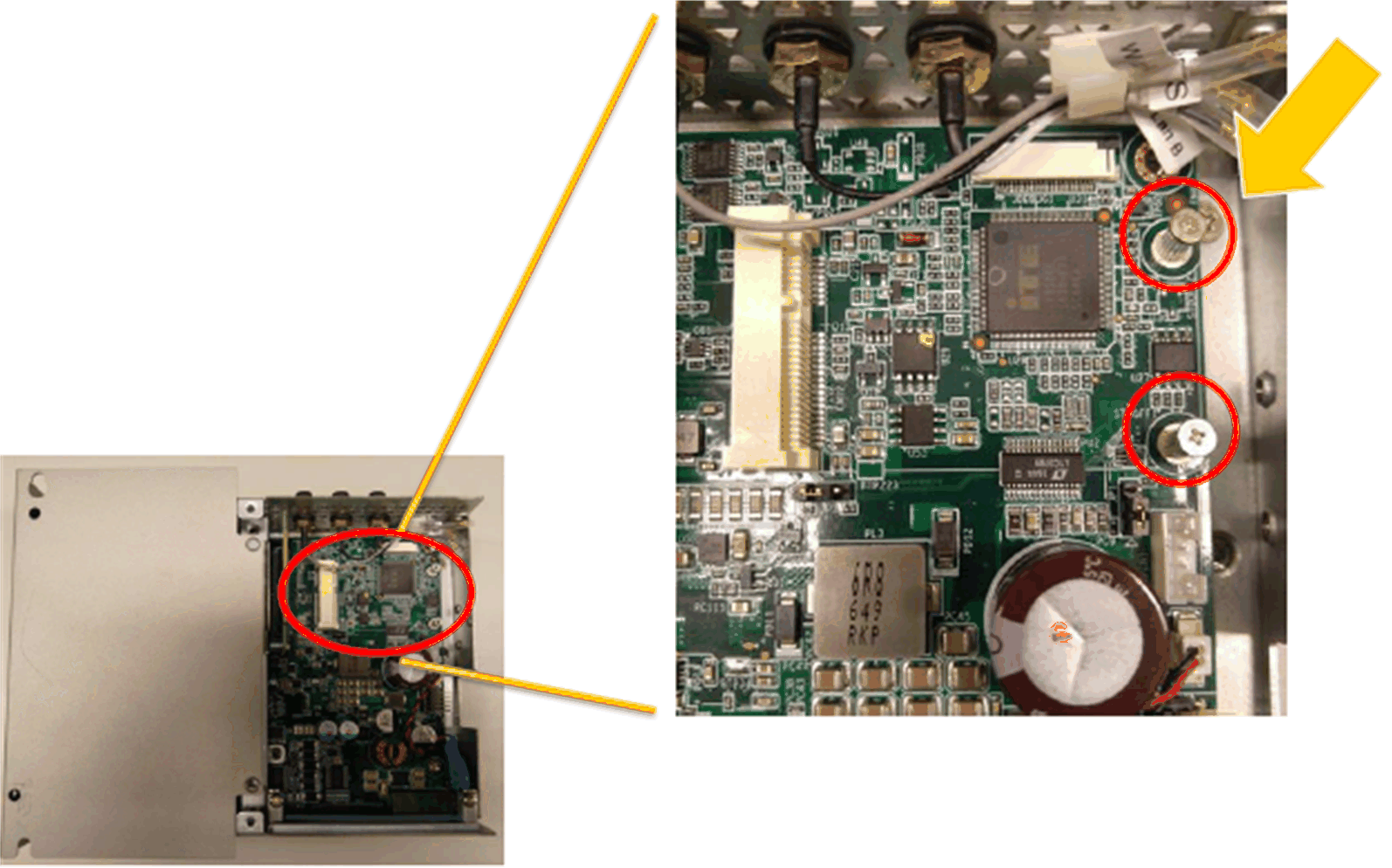

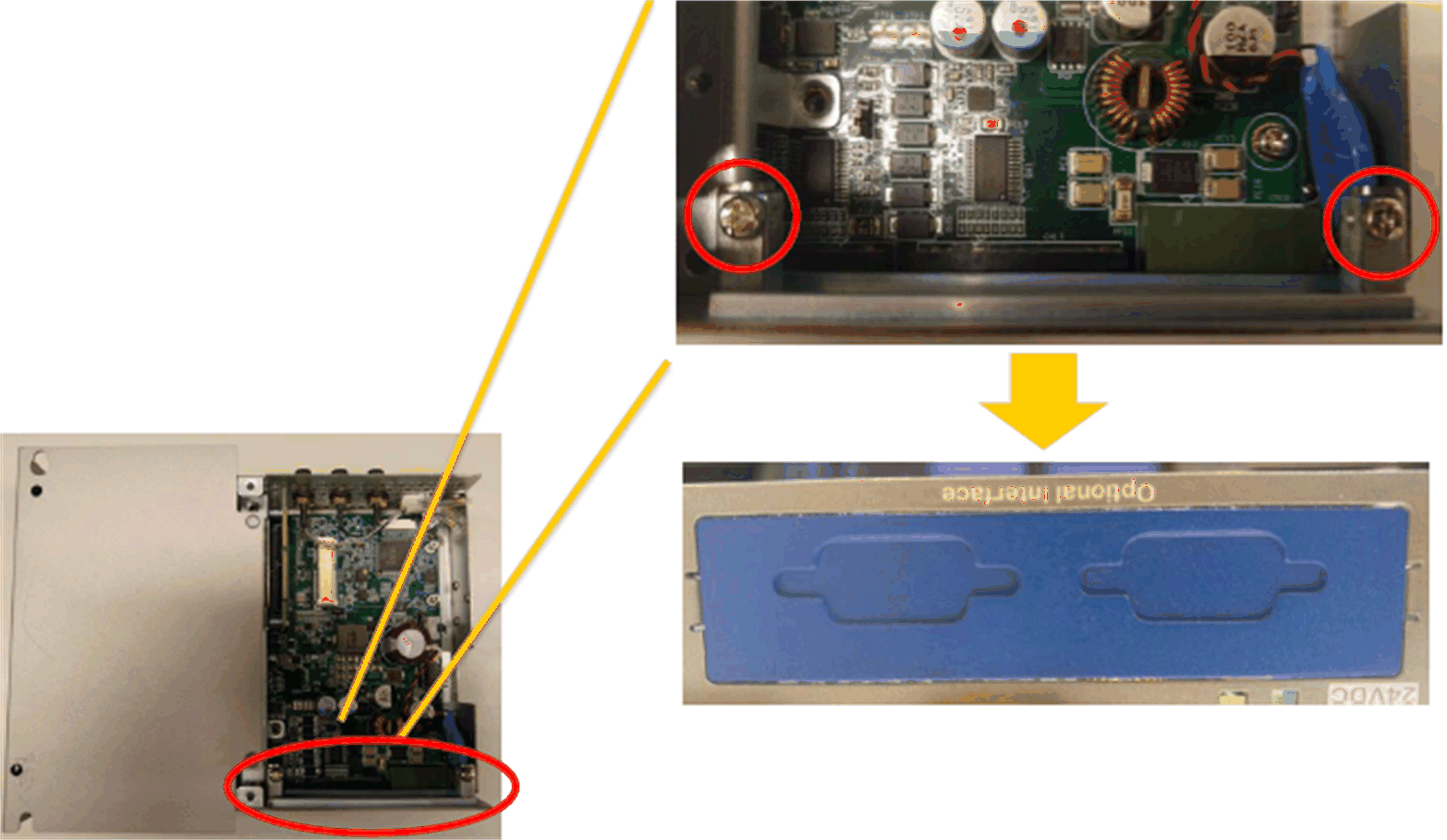

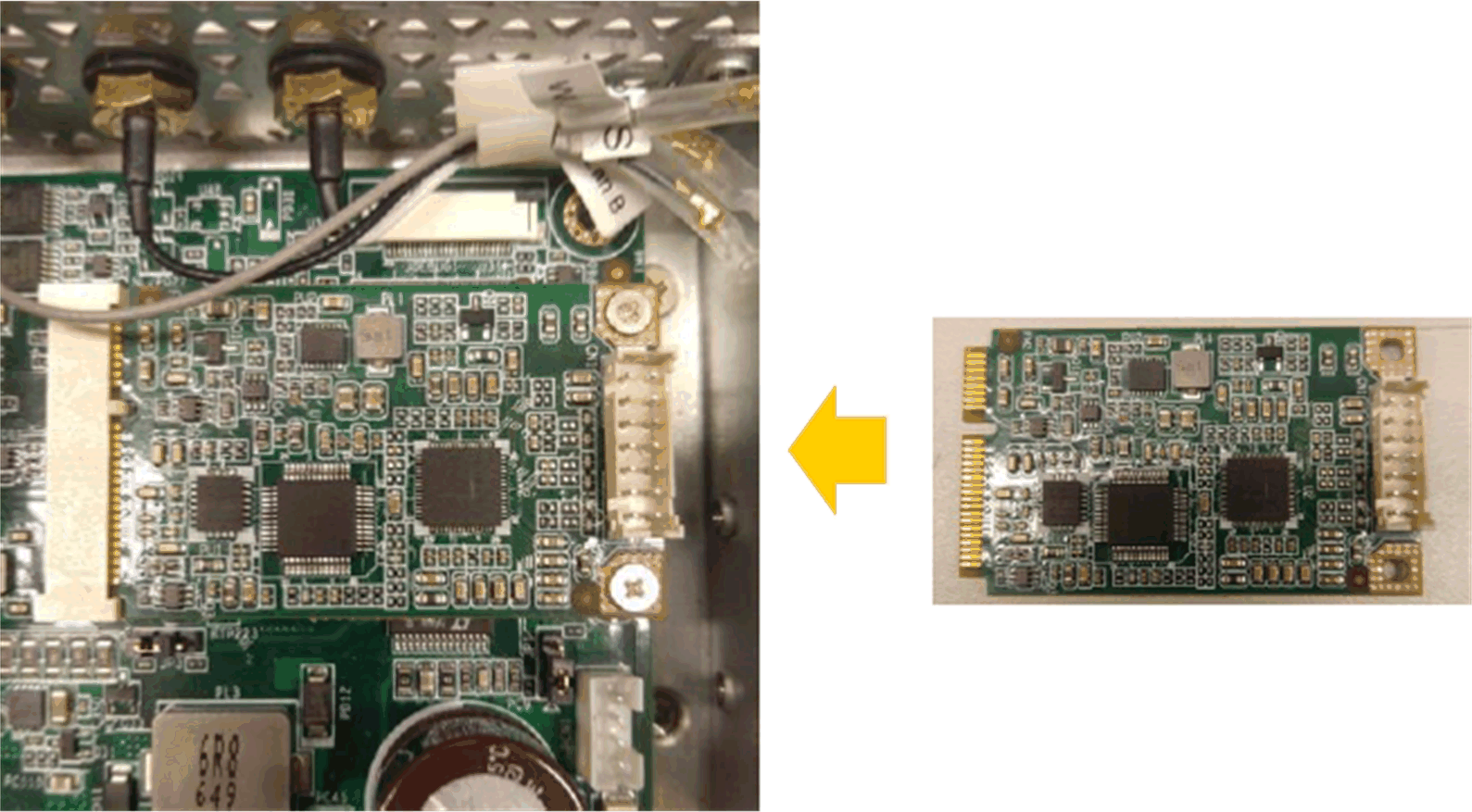

在安装或移除 mini PCIe 卡之前，按正常顺序关闭 Windows 操作系统，然后断开设备电源。

注意

静电释放

尝试拆除 Magelis Industrial PC 盖之前，采取必要的静电释放防护措施。

不遵循上述说明可能导致设备损坏。

小心

过转矩和硬件松动

o在旋紧安装紧固件、机箱、附件或端子块螺钉时，扭矩不得超过 0.5 Nm（4.5 磅英寸）。固定螺钉时如果用力过猛容易损坏安装紧固件。

o紧固或拆除螺钉时，确保它们不会掉落到 Magelis Industrial PC 机壳中。

不遵循上述说明可能导致人身伤害或设备损坏。

注意：执行此过程前关闭所有电源。
