用于显示器适配器接口的 mini PCIe描述

简介

HMIYMINDP1 属于工业通讯接口。

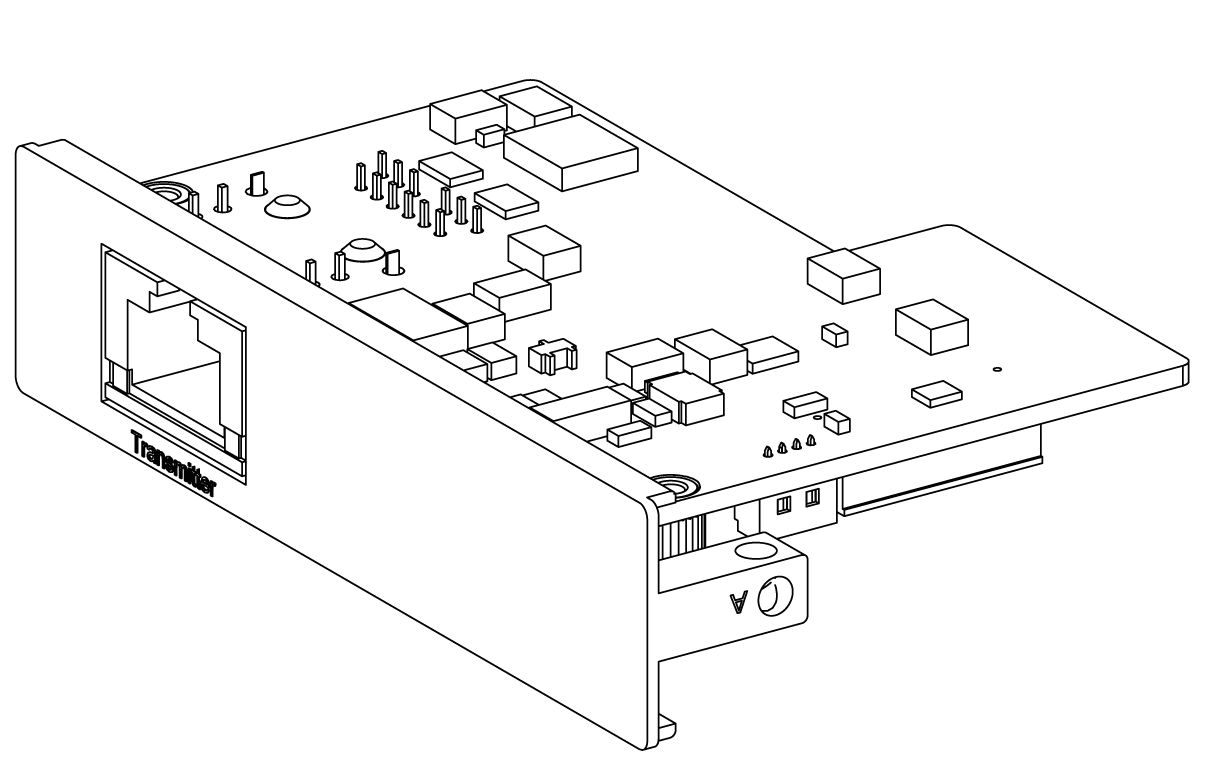

用于显示器适配器接口的 mini PCIe：

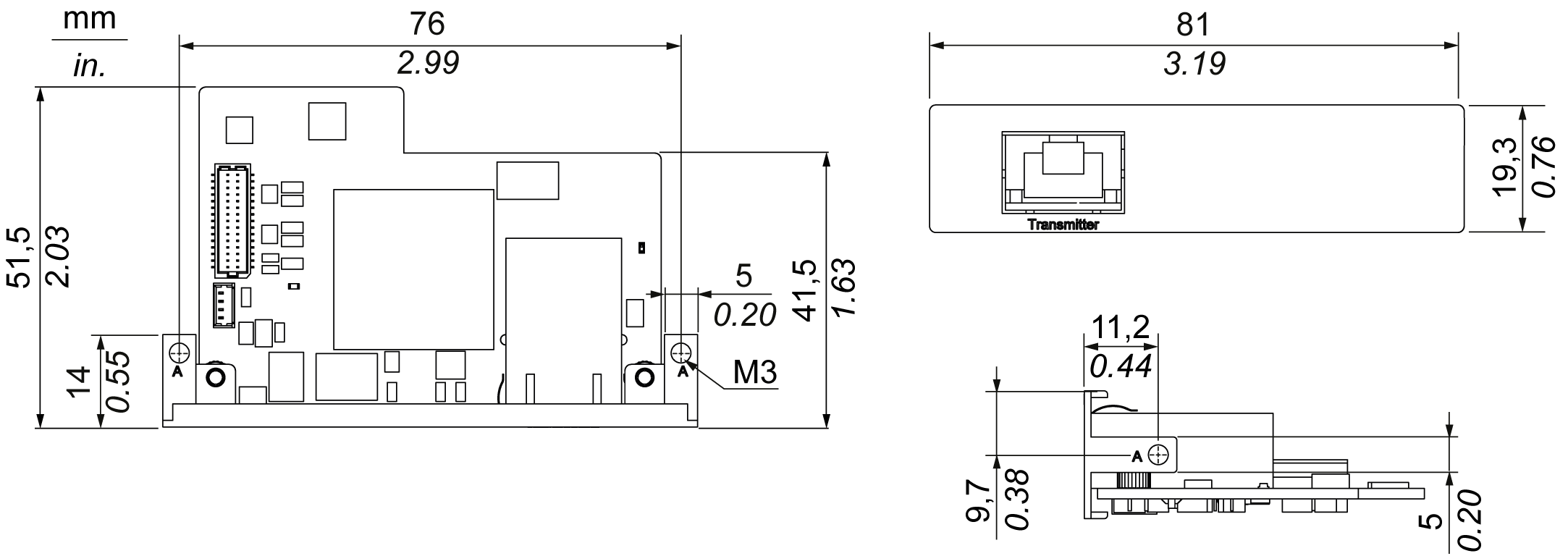

用于显示器适配器接口的 mini PCIe 的尺寸：

描述

用于显示器适配器接口的 mini PCIe 的技术数据：

特性	值
一般信息
总线类型	Mini PCIe 卡版本 1.2
连接器	1 个 RJ45 端口
功耗	最大 3.3 W
可选温度	0...45 °C (113 °F)
通讯
显卡支持	支持 2D
输出接口	RJ45
输出分辨率	最高 1920 x 1080
点到点传输距离	100 米（328 英尺）
电缆	CAT6 Ethernet 电缆（在特定条件下，使用 CAT5e，具体请参见下面的注释）

注意： CAT5e 电缆可用于连接长度有限的场合，具体取决于环境条件以及 1920 x 1080 像素的屏幕最大分辨率。

兼容性表

部件号	描述	HMIBMP/HMIBMU	HMIBMI/HMIBMO Expandable
HMIYMINDP1	用于显示器适配器接口的 mini PCIe	有^(1)/(2)/(3)	有⁽³⁾
注意：带 Box iPC 的 HMIYMINDP1 旨在与 DM 和显示器适配器组合使用，用于远距离传输。 (1) HMIYMINDP1 不能与 HMIYMINDVII1 或 HMIYMINVGADVID1 一起使用。 (2) HMIYMINDP1 不能与 HMIYMINUSB1 一起使用。

部件号

描述

HMIBMP/HMIBMU

HMIBMI/HMIBMO Expandable

HMIYMINDP1

用于显示器适配器接口的 mini PCIe

有^(1)/(2)/(3)

有⁽³⁾

注意：带 Box iPC 的 HMIYMINDP1 旨在与 DM 和显示器适配器组合使用，用于远距离传输。

(1) HMIYMINDP1 不能与 HMIYMINDVII1 或 HMIYMINVGADVID1 一起使用。

(2) HMIYMINDP1 不能与 HMIYMINUSB1 一起使用。

电缆铺设

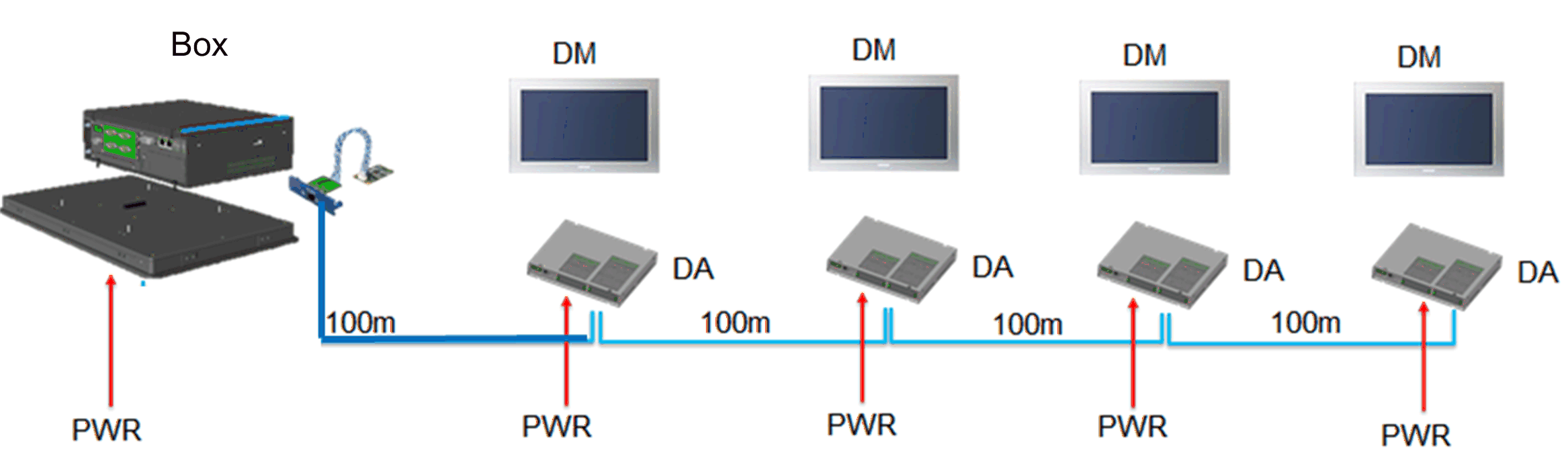

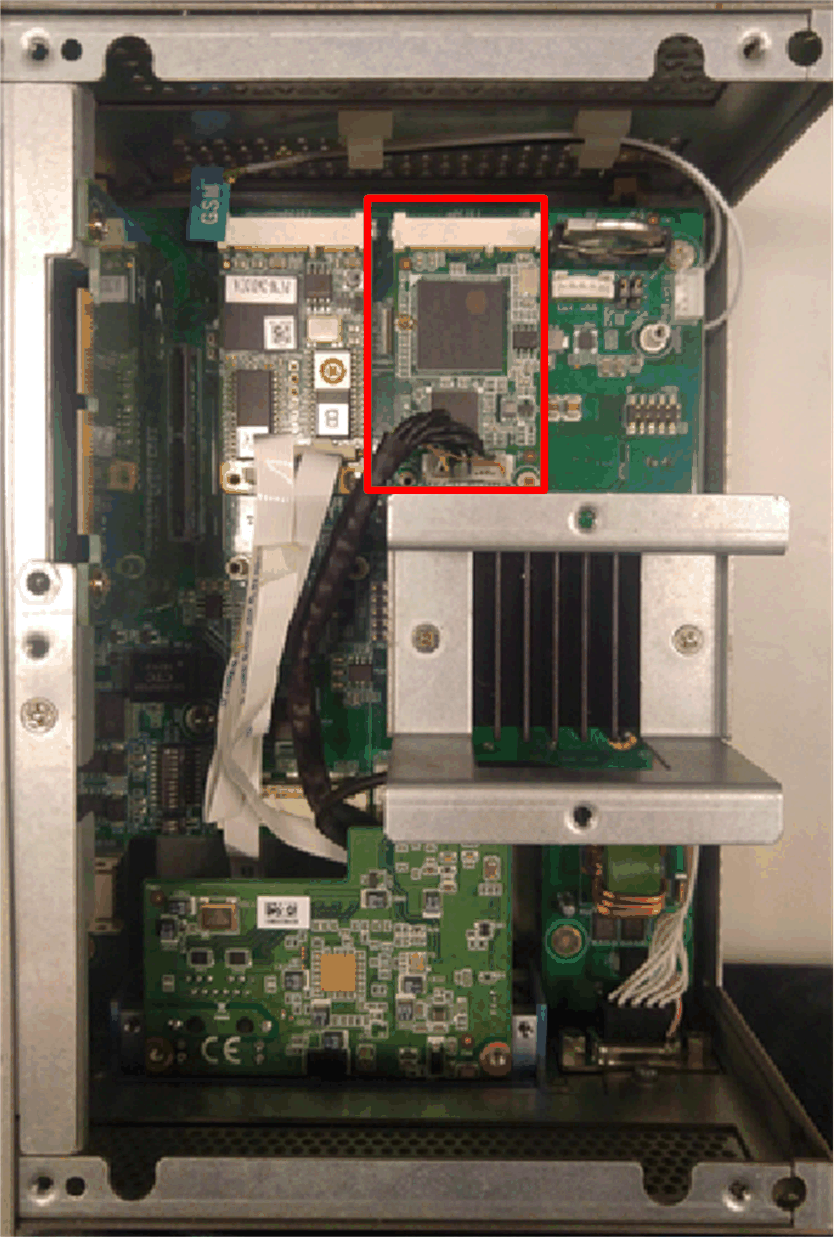

Box iPC Optimized：

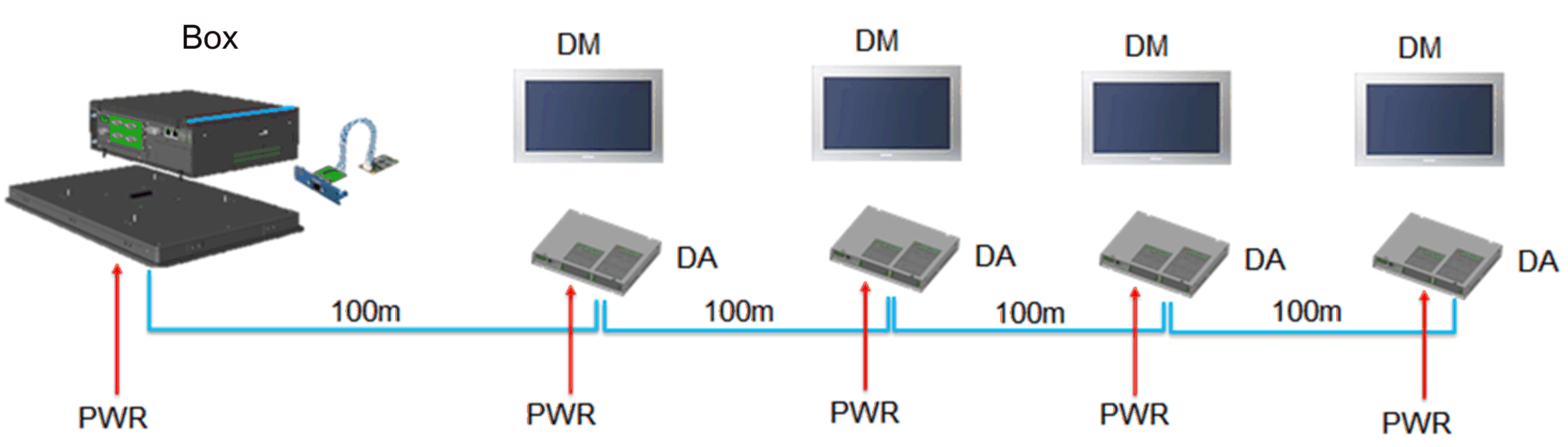

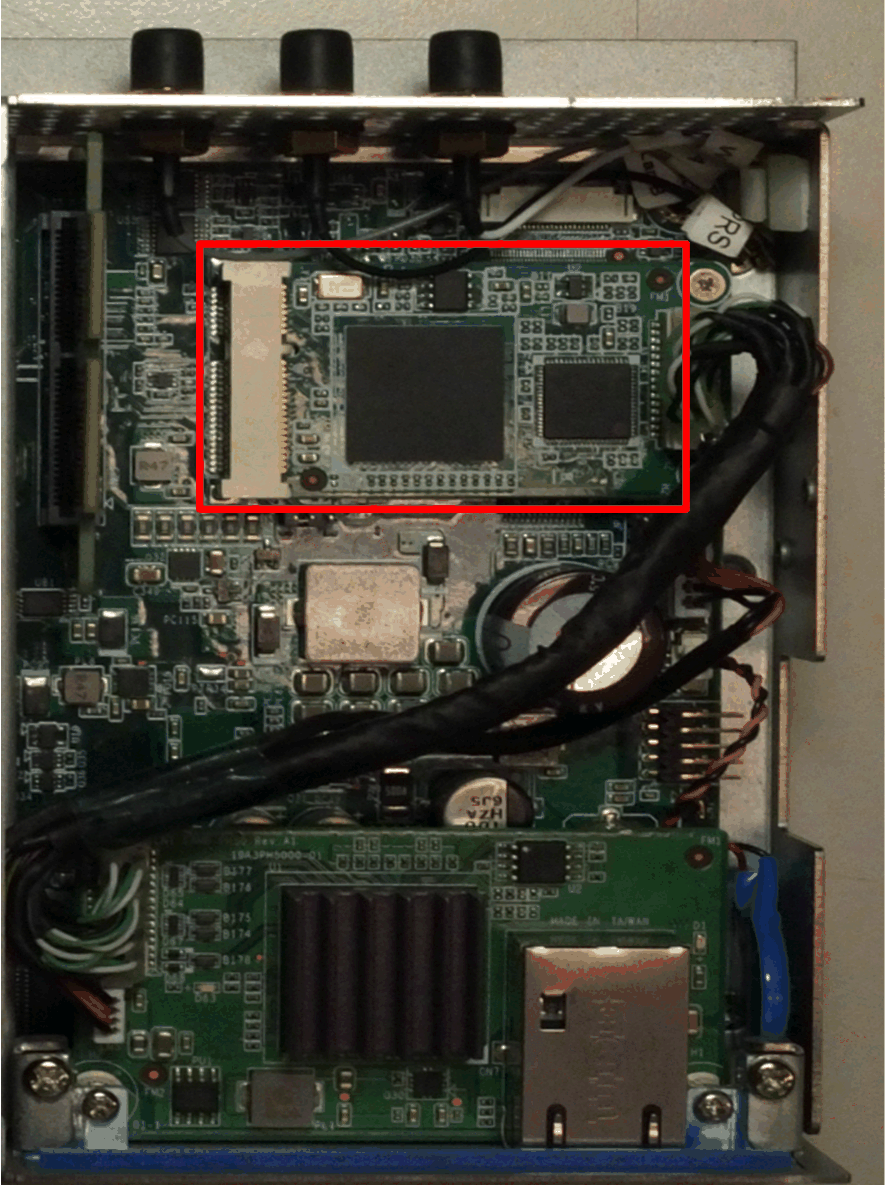

Box iPC Universal/Box iPC Performance：

注意：

oBox iPC 中只能安装一个可选 HMIYMINDP1 接口。

o在 Box iPC Universal/Box iPC Performance 的顶部插槽中安装可选 HMIYMINDP1 接口，在第二个插槽中安装 mini PCIe 卡。

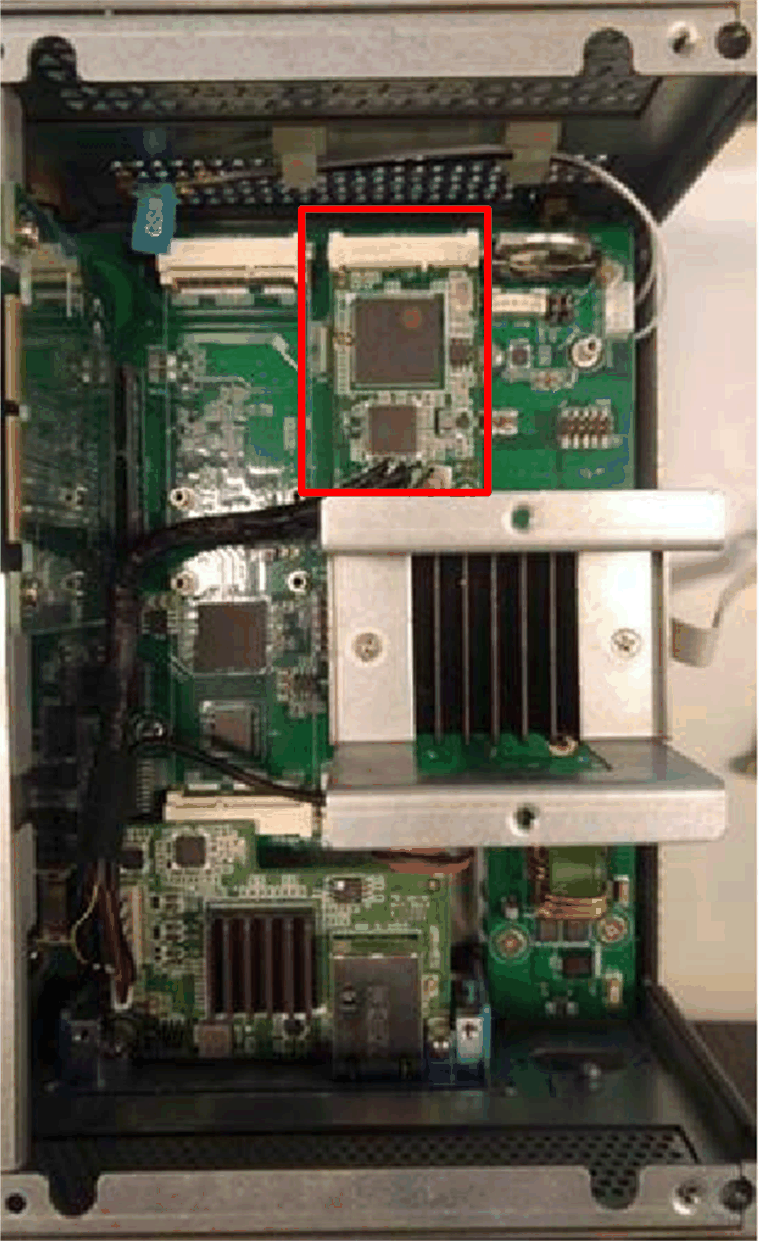

具有两个可选接口的 Box iPC Universal/Box iPC Performance：

设备管理器和硬件安装

驱动程序安装介质包含在还原介质（USB 存储盘）中。接口安装完成后，您可以通过设备管理器检查接口是否正确安装到系统中。

远程显示器安装以及远程显示器用发射器的驱动程序安装

步骤	操作

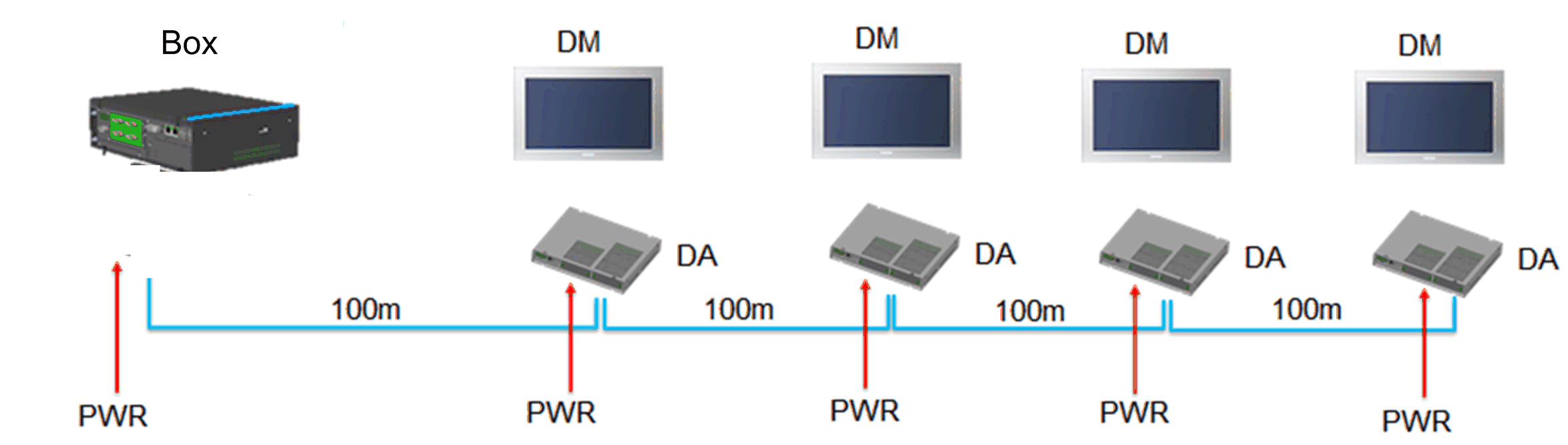

1	将用于显示器适配器接口的 mini PCIe 连接到显示器适配器（参见远程显示器配置）。注意： o使用 CAT5e/CAT6 电缆连接 mini PCIe 接口与首个显示器适配器接收器模块。使用 CAT5e/CAT6 电缆将发射器模块连接到下一个显示器适配器的接收器模块。 o如要设置用于显示器适配器接口的 mini PCIe，需要在主 PC 的显示器中安装驱动程序。 o如果主机没有显示器，则使用 Box iPC DP 端口来连接第三方面板。

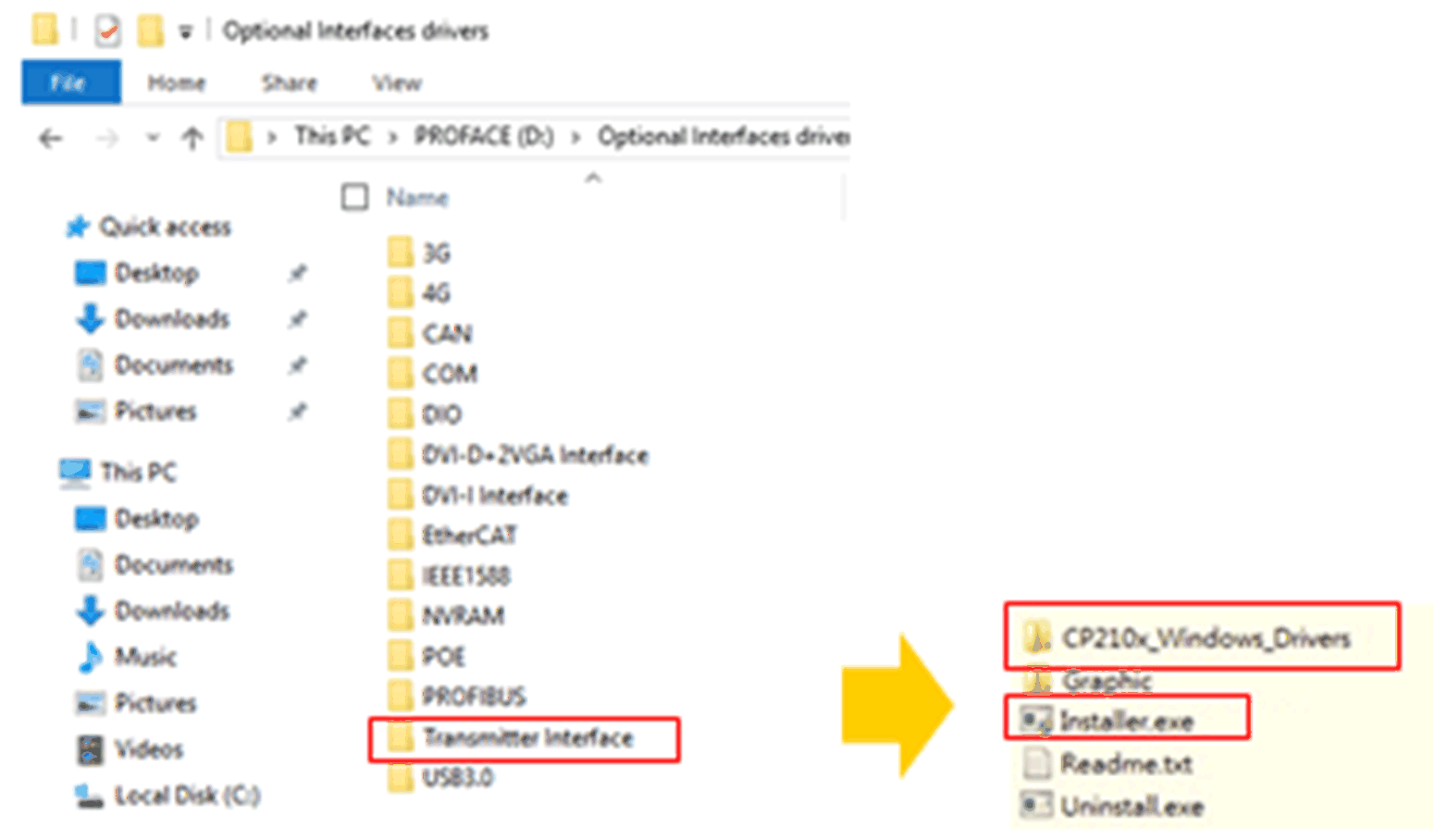

2	打开 Optional Interfaces drivers 文件夹，选择 Transmitter Interface：
3	执行 CP210x_Windows_Drivers\CP210xVCPInstaller_x64.exe or CP210xVCPInstaller_x86.exe。
4	执行 Graphic\Win7\setup.exe 或 Graphic\Win8.1\setup.exe 或 Graphic\Win10\setup.exe，安装显卡驱动程序。

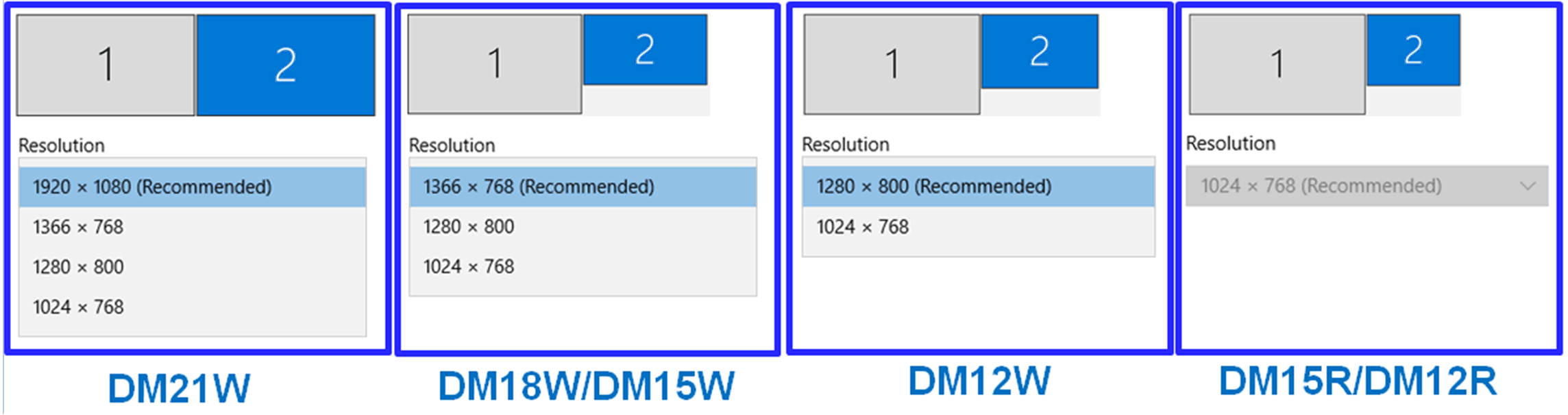

5	系统将自动更改推荐分辨率（通过检测第一个显示器的方式）以匹配面板尺寸。请参阅缺省分辨率设置。
6	对于主 PC 上的显示器： 1.设置每个远程显示器的平板 PC。 2.只有在触摸校准不正确的情况下，才对 4:3 12” 和 4:3 15”（阻性）执行校准。 DM 显示模块 DA 显示器适配器 PWR 电源
7	一旦远程显示器设置就绪，主 PC 上的显示器便可以在不使用时移除。

远程显示器用发射器的卸载

步骤	操作
1	执行 Setup.exe，卸载用于显示器适配器接口的 mini PCIe 驱动程序和显卡驱动程序。
