Box iPC Universal 和 Performance (HMIBMU/HMIBMP) mSATA 卡安装

简介

Box iPC 操作系统将 mSATA 卡视为硬盘。正确处理和保护 mSATA 卡可延长卡寿命。在尝试插入或拔出卡之前，请先熟悉该卡。

Box iPC 支持三类 SATA 设备和四个 SATA 端口。下表显示了 STATA 设备配置：

在安装或移除卡之前，按正常顺序关闭 Windows 操作系统，然后断开设备的所有电源。

危险

电击、爆炸或电弧闪光风险

o在拆卸系统的任何盖或元件之前，以及在安装或拆除任何附件、硬件或电缆之前首先断开设备的所有电源。

o从 Magelis Industrial PC 与电源供应设备中拔下电源线。

o确保使用规格合适的电压传感器确认电源已关闭。

o替换好部件，并确保该系统的所有盖板与元器件都安装好后，再重新给设备供电。

o操作 Magelis Industrial PC 时，只可以使用指定的电压。交流设备设计使用 100...240 VAC 输入。直流设备设计使用 24 Vdc 输入。通电前，一定要检查您的设备是交流供电还是直流供电。

如果不遵守这些说明，将会导致死亡或严重伤害。

小心

存储卡损坏和数据丢失

o断开所有电源后再接触安装的存储卡。

o仅使用 Schneider Electric 作为本产品的附件出售的存储卡。Magelis Industrial PC 在使用其他生产商的存储卡时的性能未经过测试。

o确认存储卡方向正确后再插入。

o请勿弯曲、跌落或撞击存储卡。

o请勿接触存储卡接口。

o请勿拆解或改装存储卡。

o请保持存储卡干燥。

不遵循上述说明可能导致人身伤害或设备损坏。

注意

静电释放

尝试拆除 Magelis Industrial PC 盖之前，采取必要的静电释放防护措施。

不遵循上述说明可能导致设备损坏。

mSATA 卡安装

步骤	操作
1	断开 Box iPC 的电源线连接。
2	通过触摸机罩或接地连接装置（而非电源），放掉身上的所有静电。

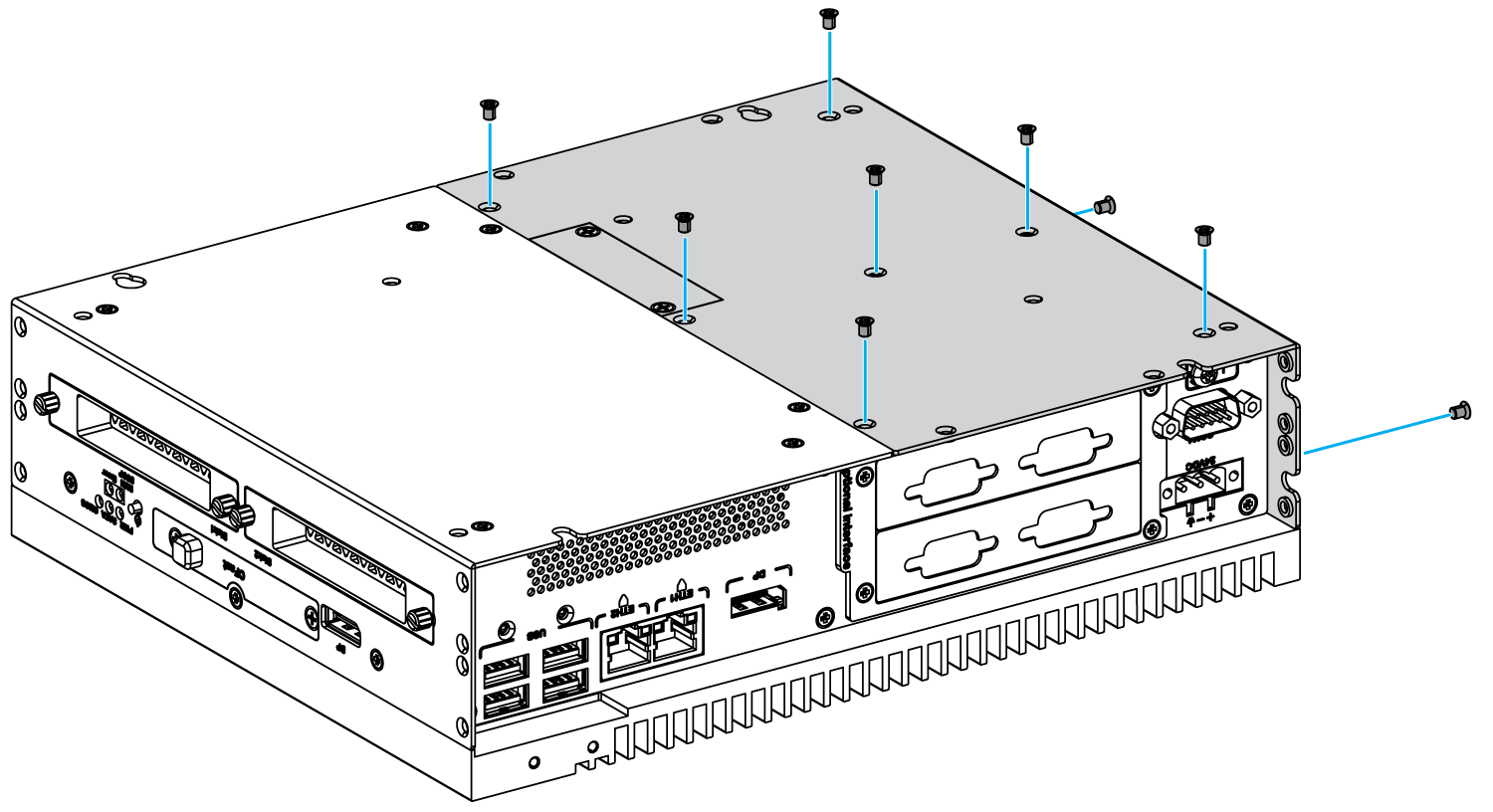

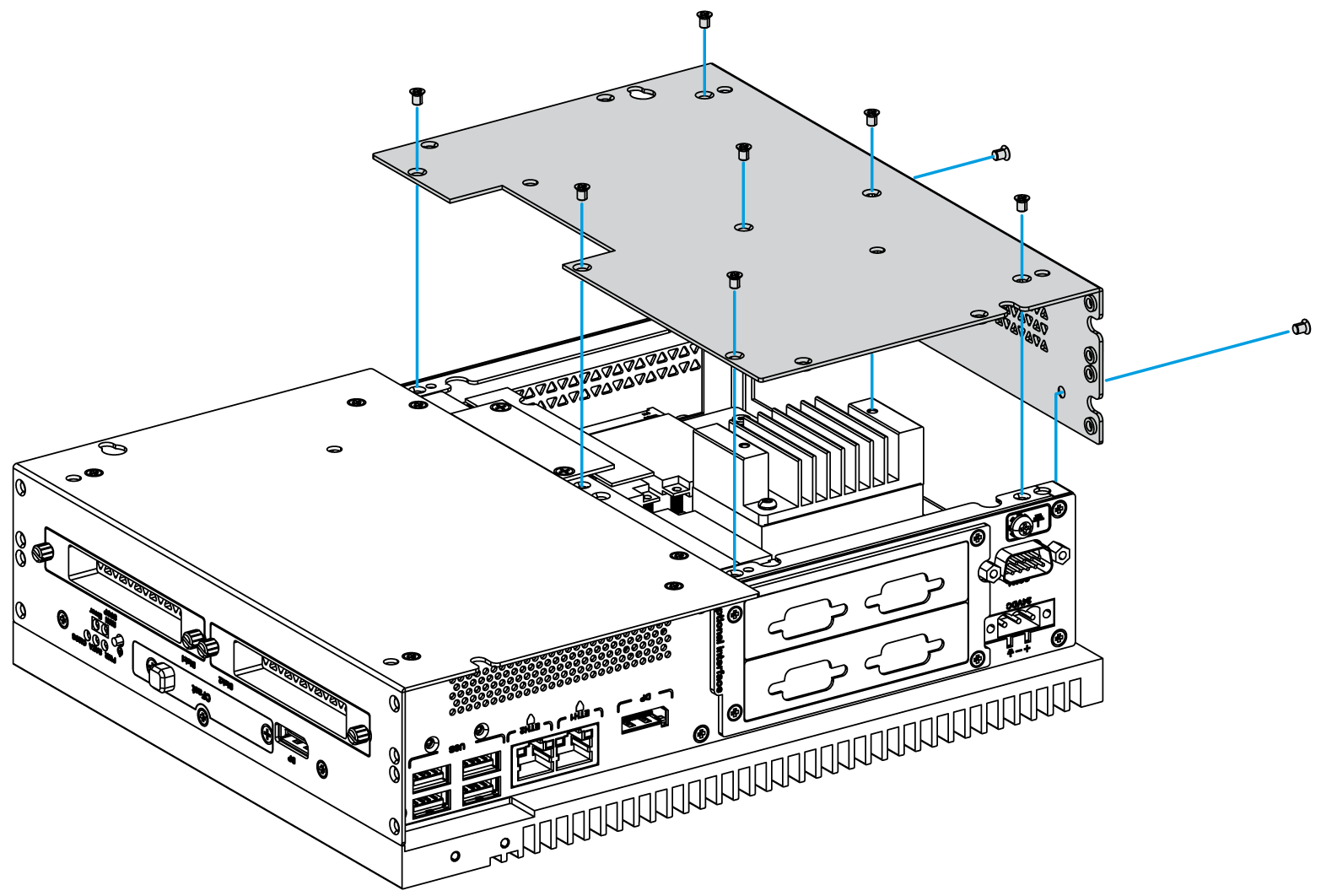

3	将盖板上的九颗螺钉拧松并取下：

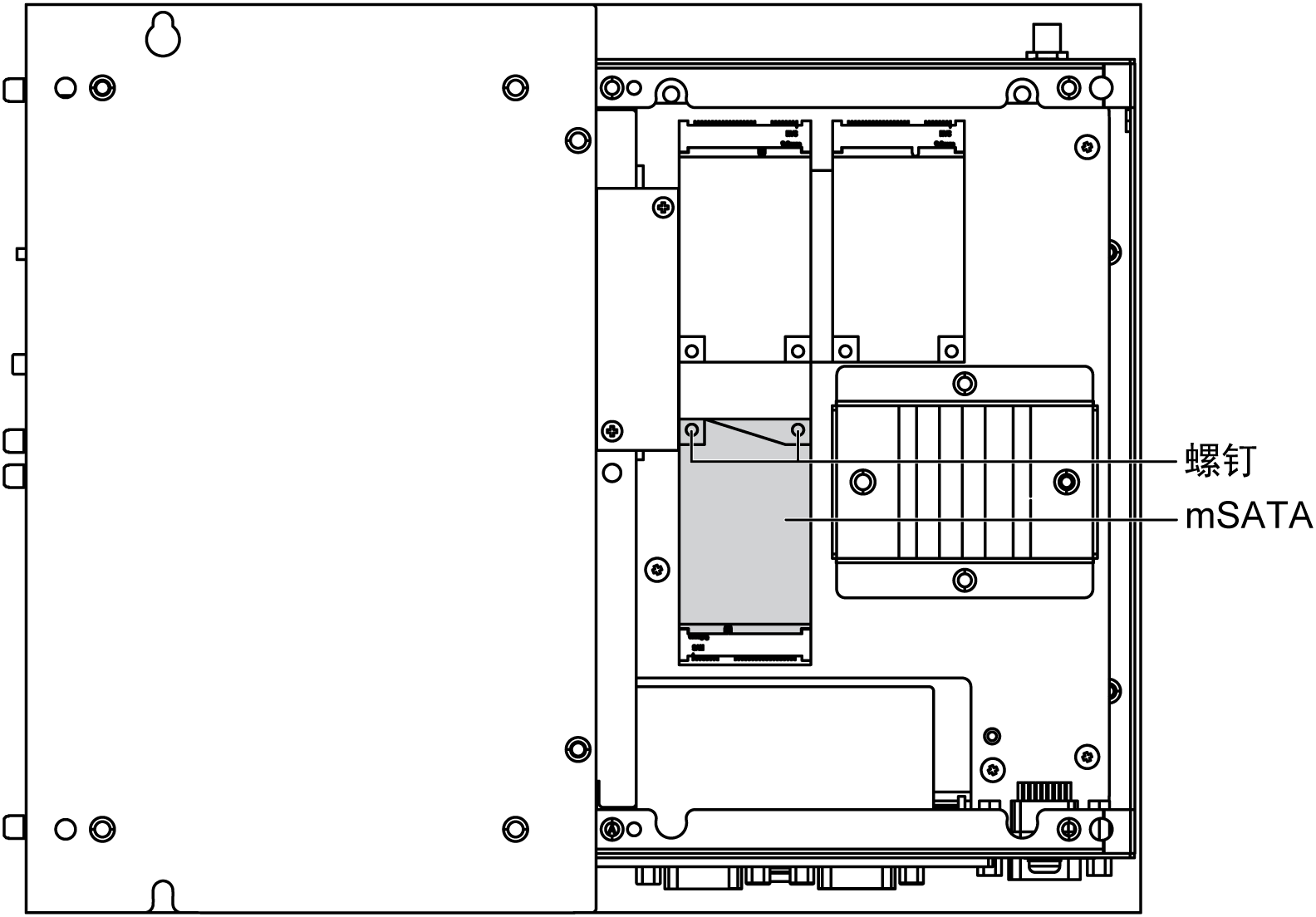

4	将 mSATA 卡牢牢插入卡插槽中，并用两颗螺钉固定：
5	更换盖板，并用九颗螺钉固定：注意：在拧这些螺钉时，推荐使用 0.5 Nm（4.5 磅英寸）的扭矩。

mSATA 卡数据备份

请参阅 Magelis Box iPC 和终端的软件安装指南中的相关程序。安装指南随附于产品。
