要创建新映像，单击处理映像/创建新映像对话框中的按钮创建新映像...。显示创建映像对话框的第一步。
然后会从头开始创建映像。所得映像文件保存在 Controller Assistant 的 \Image\ 目录中。（该目录的路径显示在映像管理器对话框中。）该映像文件包含特定版本和所选控制器类型的固件文件。该映像文件可额外包含 1 个或多个配置文件。它不包含应用程序。
|
注意 |
|
意外修改固件 |
|
o请勿修改或手动干涉原始映像。 o只能使用 Controller Assistant 来执行控制器固件的更新和更改。 |
|
不遵循上述说明可能导致设备损坏。 |

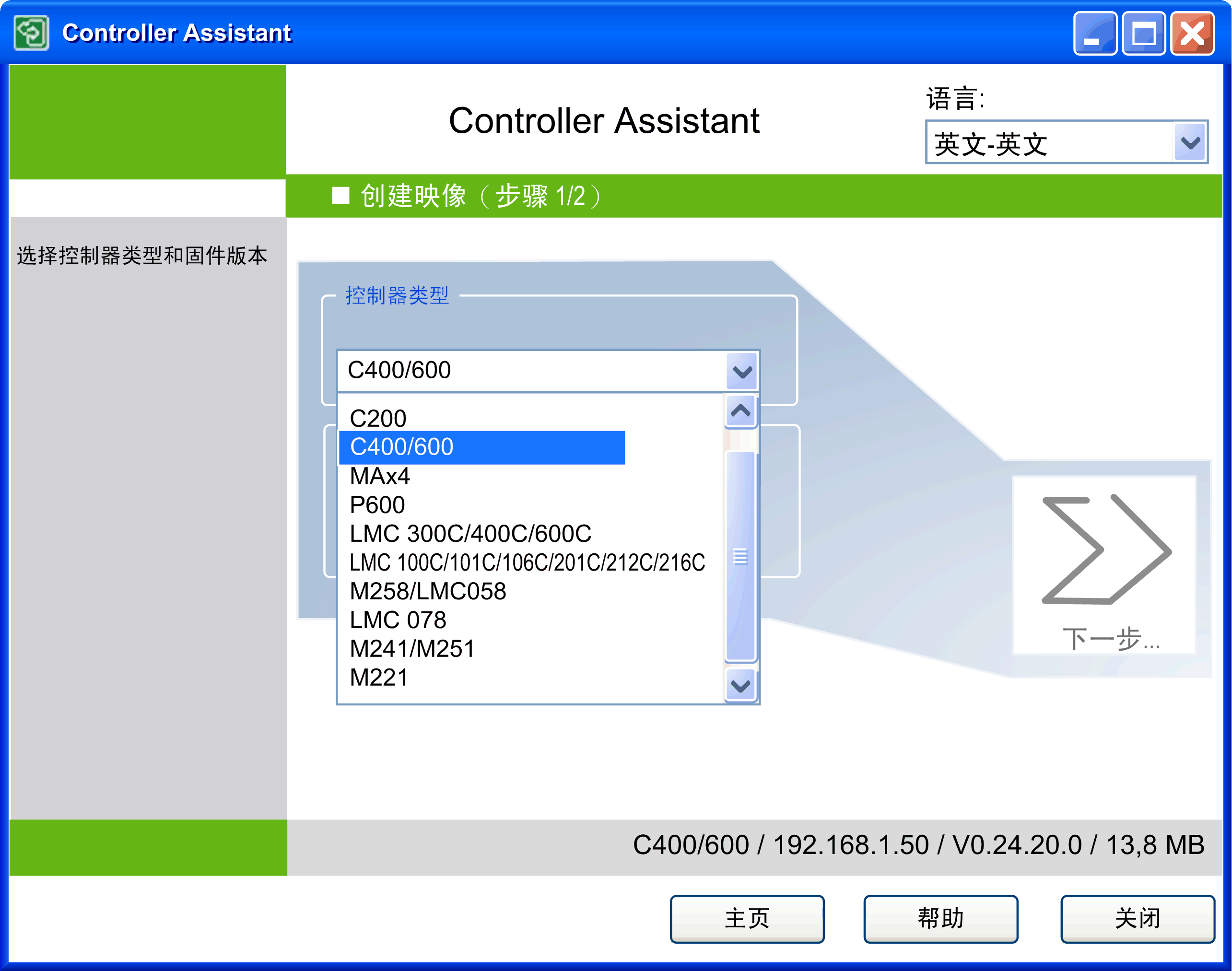

创建映像对话框的第一步
从控制器类型列表选择所连控制器的类型，例如 PacDrive M 控制器为 C400/600。
在控制器固件版本列表中，选择所需控制器固件版本。

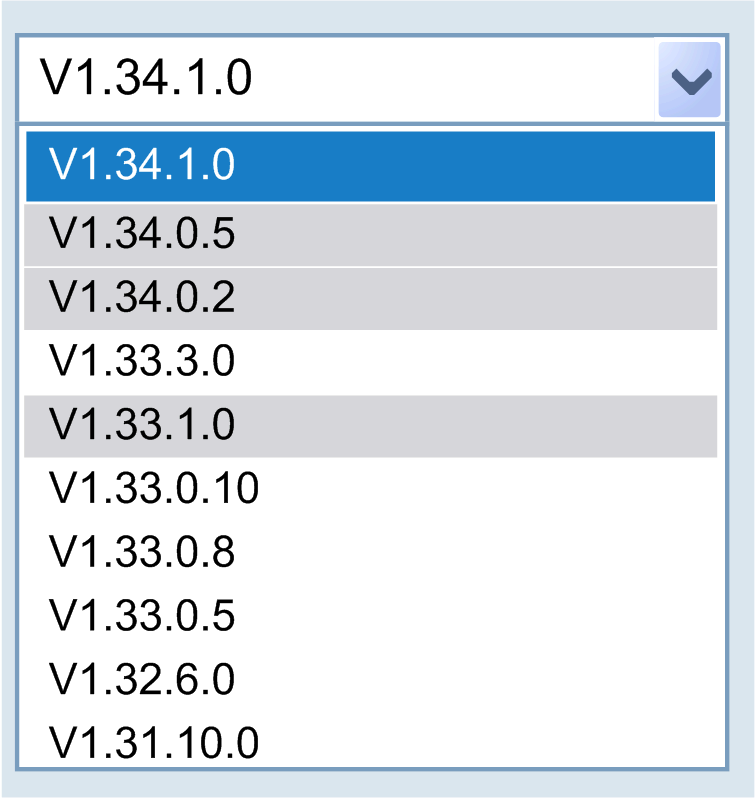

对于 PacDrive M 和 EcoStruxure Machine Expert 控制器，将在控制器固件版本列表中用相同的颜色（亮色或暗色）将彼此兼容的固件版本标记为一组。
例如在上方的选择列表中，V1.33.0.10、V1.33.0.8 和 V1.33.0.5 彼此兼容。与此相反，V1.33.3.0 和 V1.33.1.0 不兼容 V1.33.0.10。
要浏览外部固件，可单击 ... 按钮。
注意： 对于许可证点数，必须用到 P600 中的闪存驱动器。请勿在运行时替换它。只可用读卡器将它传输至 PC 中。
注意： 控制器具有缺省固件目录。将在安装固件后自动在计算机上对此进行指定。在启动 Controller Assistant 后，将先在固件目录中搜索固件。根据所选控制器类型，可以为 PacDrive M 固件选择外部固件或固件目录并确定固件目录。
单击按钮下一步... 前往步骤 2。

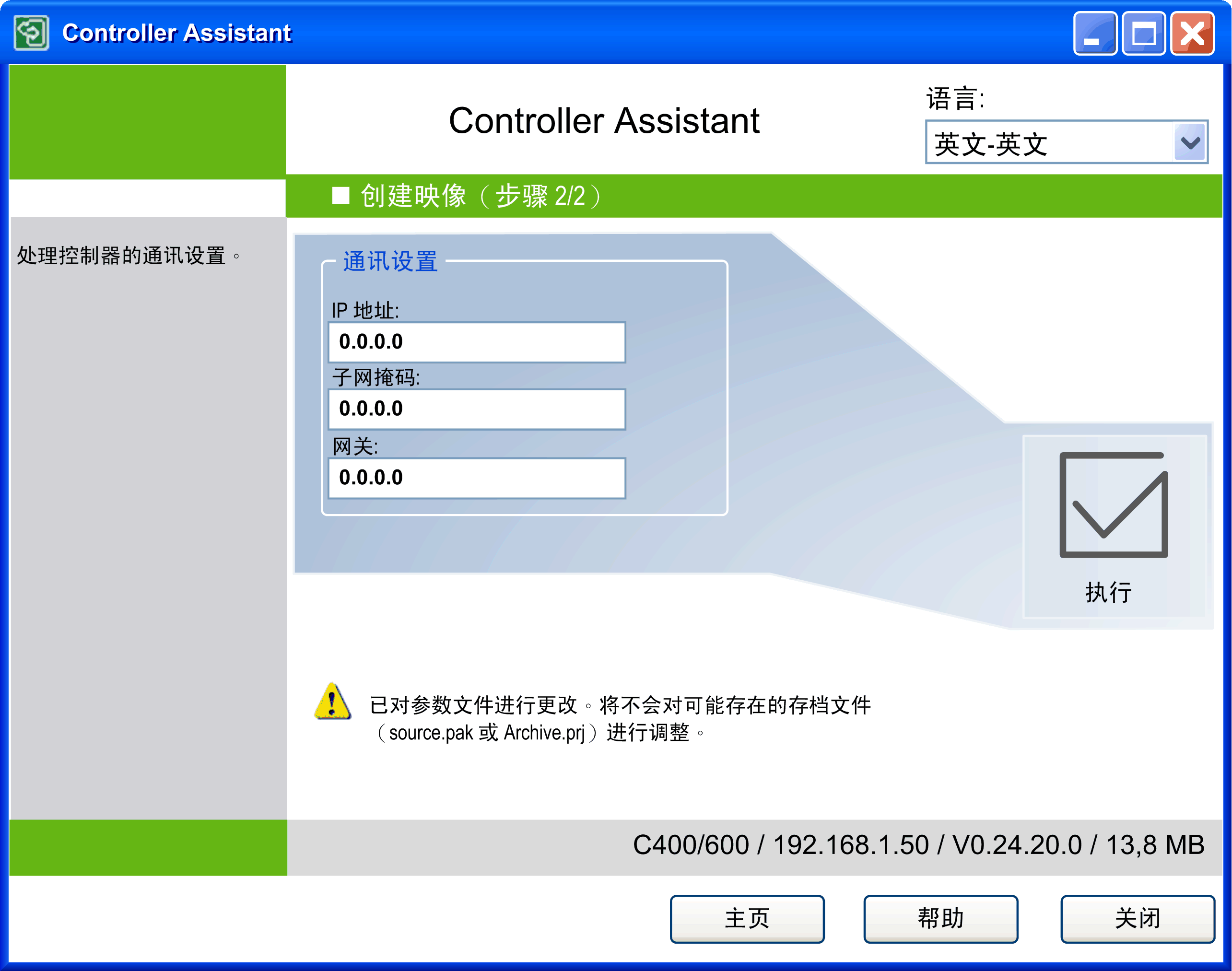

创建映像对话框的第二步
输入通讯设置。
注意： 已对参数文件进行更改。将不会对可能存在的存档文件（source.pak 或 Archive.prj）进行调整。
认真管理 IP 地址，因为网络上的每个设备都需要唯一的地址。使多个设备具有相同的 IP 地址会导致网络和相关设备的意外操作。
|
|
|
意外的设备操作 |
|
o确认在网络或远程链路上仅配置了一个主控制器。 o确认所有设备均有唯一的地址。 o从系统管理员处获取 IP 地址。 o在将系统投入使用之前，请确认设备的 IP 地址是唯一的。 o请不要将同一个 IP 地址分配给网络上的任何其他设备。 o在克隆包括以太网通讯的任何应用程序后将 IP 地址更新为唯一的地址。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
单击执行按钮创建新映像。
如果您使用的 PC 运行的操作系统是 Windows 7，则多个功能会额外显示用户帐户控制对话框（请参阅 Controller Assistant 上的 Windows 7 一章）。
