1

在设备树中，双击 协议管理器。

结果：配置窗口随即显示。

2

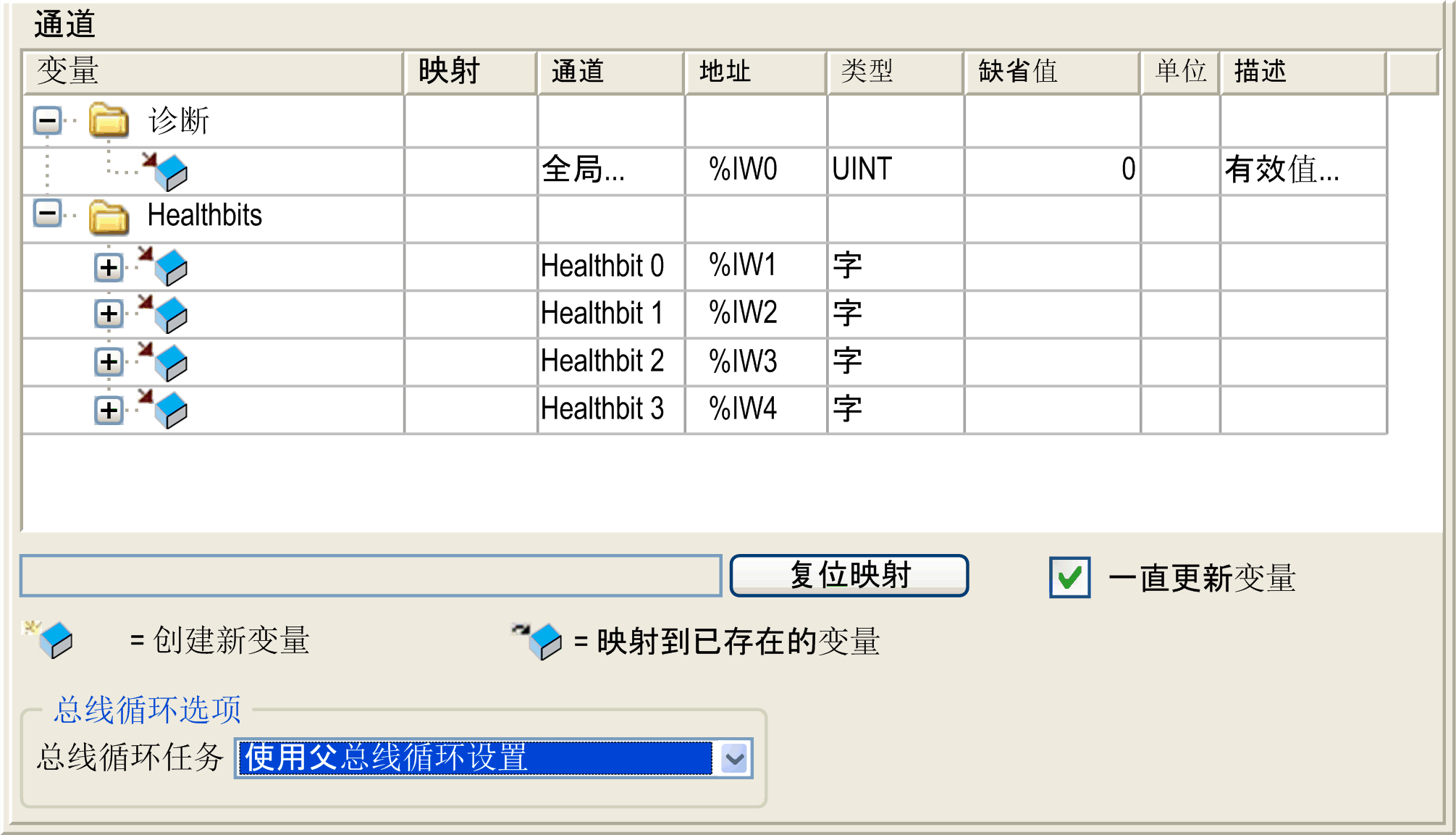

选择 IOScanner I/O Mapping 选项卡：

3

选择列表中的总线循环任务：

o使用父总线循环设置（缺省），

oMAST

注意： 含有 Modbus TCP IOScanner 的设备的 I/O 映射编辑器内的总站循环任务参数定义了负责刷新 I/O 图像（%QW、%IW）的任务。这些 I/O 映像与已发送到 Modbus 从站的 Modbus 请求和运行状况位相对应。

4

双击变量列的单元格，以打开文本字段。

输入变量的名称或单击浏览 [...] 按钮，然后使用输入助手选择变量。

1

在 设备树 中，双击 Modbus TCP 从站设备。

结果：其配置窗口随即显示。

2

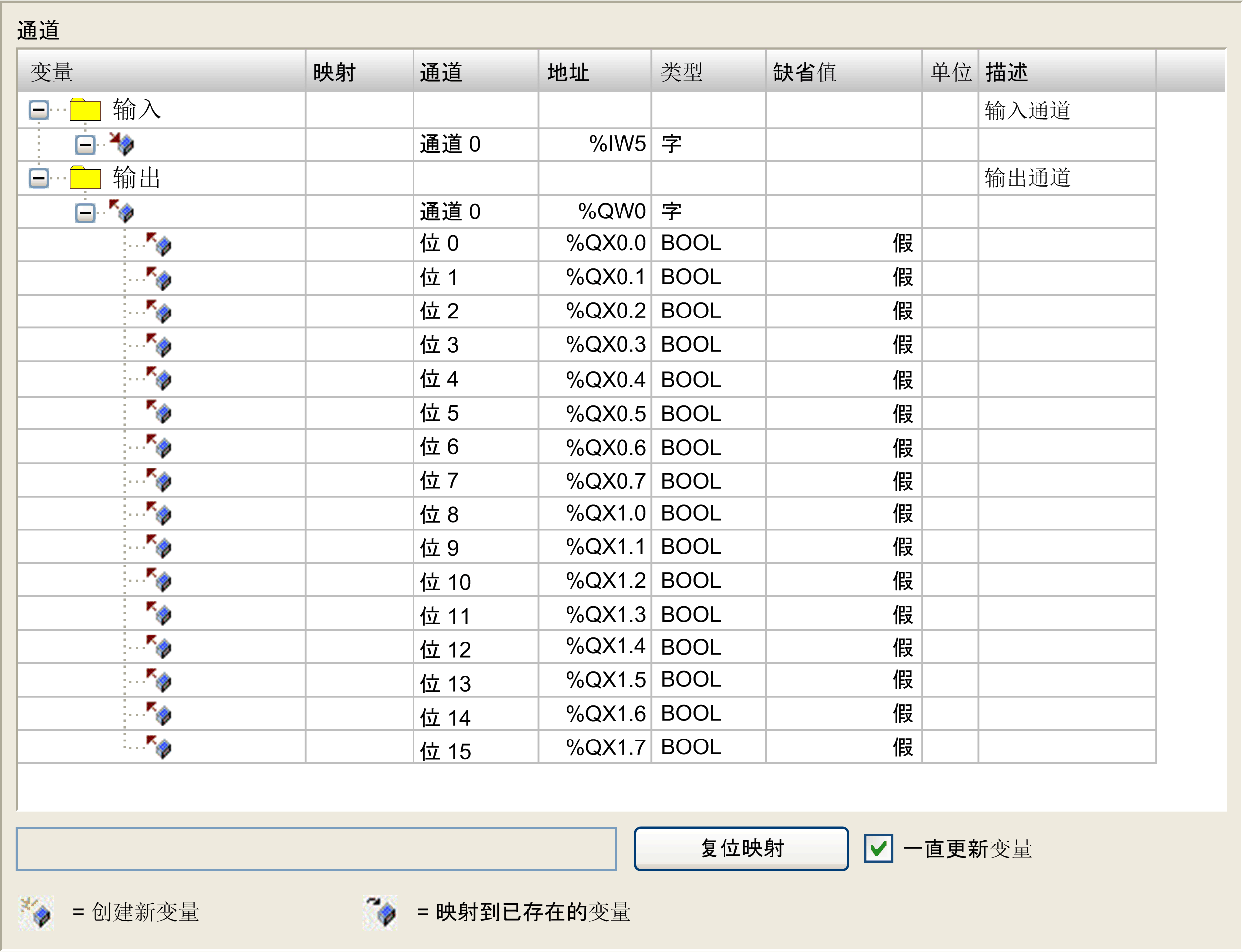

选择 ModbusTCPSlave I/O Mapping 选项卡。

3

选择列表中的总线循环任务：

o使用父总线循环设置（缺省），

oMAST

注意： 含有 Modbus TCP IOScanner 的设备的 I/O 映射编辑器内的总站循环任务参数定义了负责刷新 I/O 图像（%QW、%IW）的任务。这些 I/O 映像与已发送到 Modbus 从站的 Modbus 请求和运行状况位相对应。

4

双击变量列的单元格，以打开文本字段。

输入变量的名称或单击浏览 [...] 按钮，然后使用输入助手选择变量。
