如果 协议管理器 上的负载超过 100%，循环数据交换可能不是以配置的速率处理。
以太网资源选项卡使您能够估计 协议管理器 上的负载。
在操作本机之前，请验证此负载。
要管理负载，您可以操作一个或多个以下负载因素：
o从站的数量
o使用 Modbus TCP：
o（在 Modbus TCP IOScanner 上的）通道的数量
o通道的重复频率

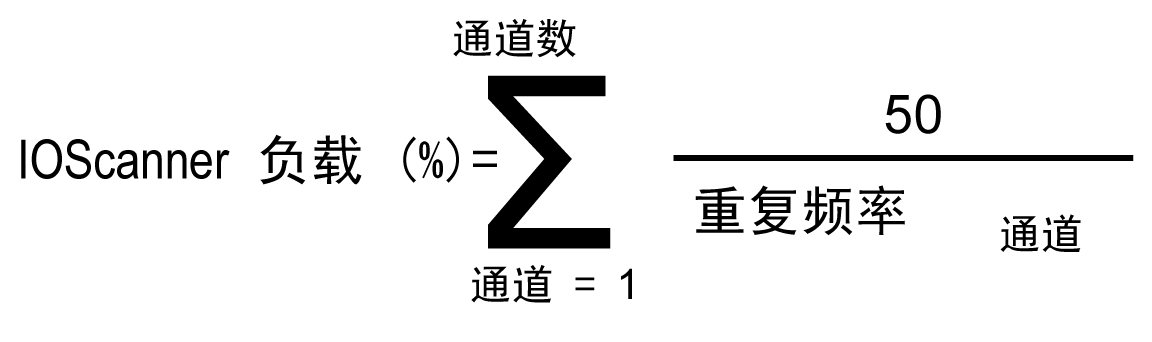

如果 协议管理器 仅管理 Modbus TCP IOScanner 设备，则利用该等式可估计其上的负载：

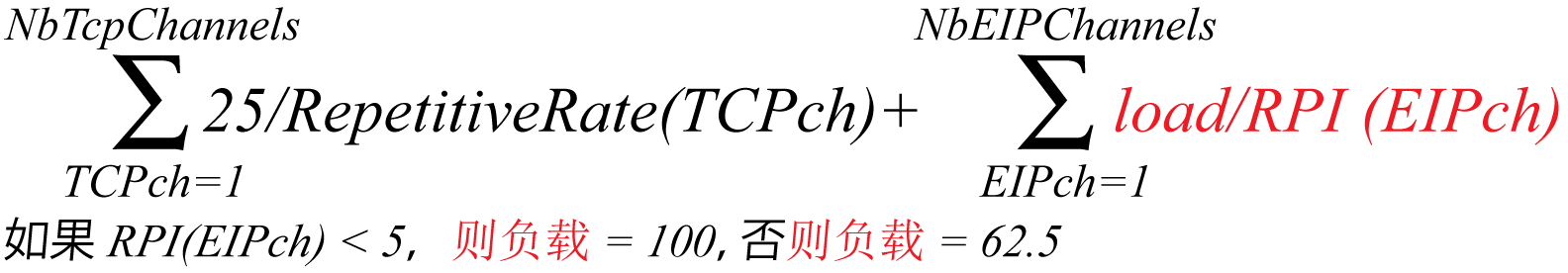

如果 TM262L10MESE8T 和 TM262M15MESS8T 的 协议管理器 管理 EtherNet/IP 或 Modbus TCP IOScanner 设备，则利用该等式可估计其上的负载：

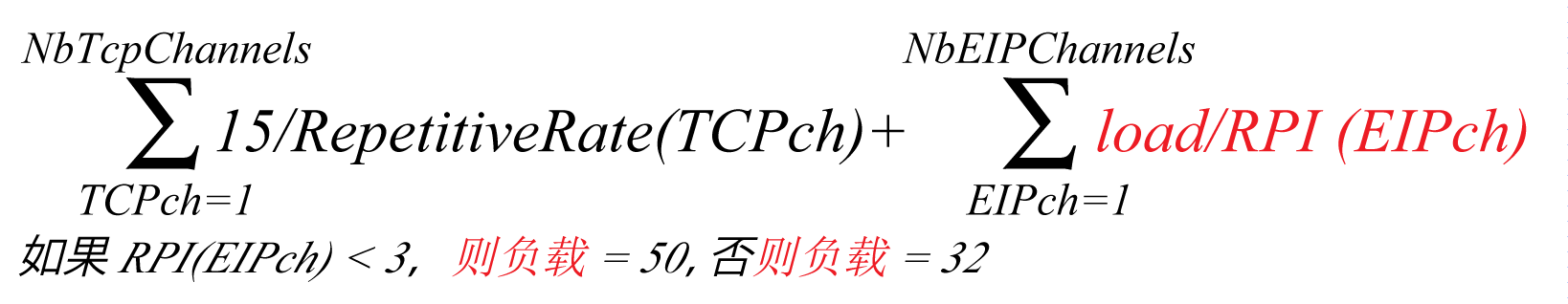

如果 TM262L20MESE8T、TM262M25MESS8T 和 TM262M35MESS8T 的 协议管理器 管理 EtherNet/IP 或 Modbus TCP IOScanner 设备，则利用该等式可估计其上的负载：
注意： 如果使用 Sercos 通讯，则不计算资源。
此负载估计并未考虑因进程外数据交换所导致的负载增加，例如：
oDTM、Web 服务器和 Modbus TCP 请求。
o现场总线通讯（DTM、PC 处于现场总线时的 Web 服务器通讯）。
oTcpUdpCommunications 库生成的 TCP UDP 通讯。
在 EcoStruxure Machine Expert 中，可使用自动负载计算：
|
步骤 |
操作 |
|---|---|
|
1 |
在设备树中，双击 协议管理器 节点。 |
|
2 |
如果使用 M262 控制器，则选择以太网服务 > 以太网资源。 |
|
3 |
单击计算。 |

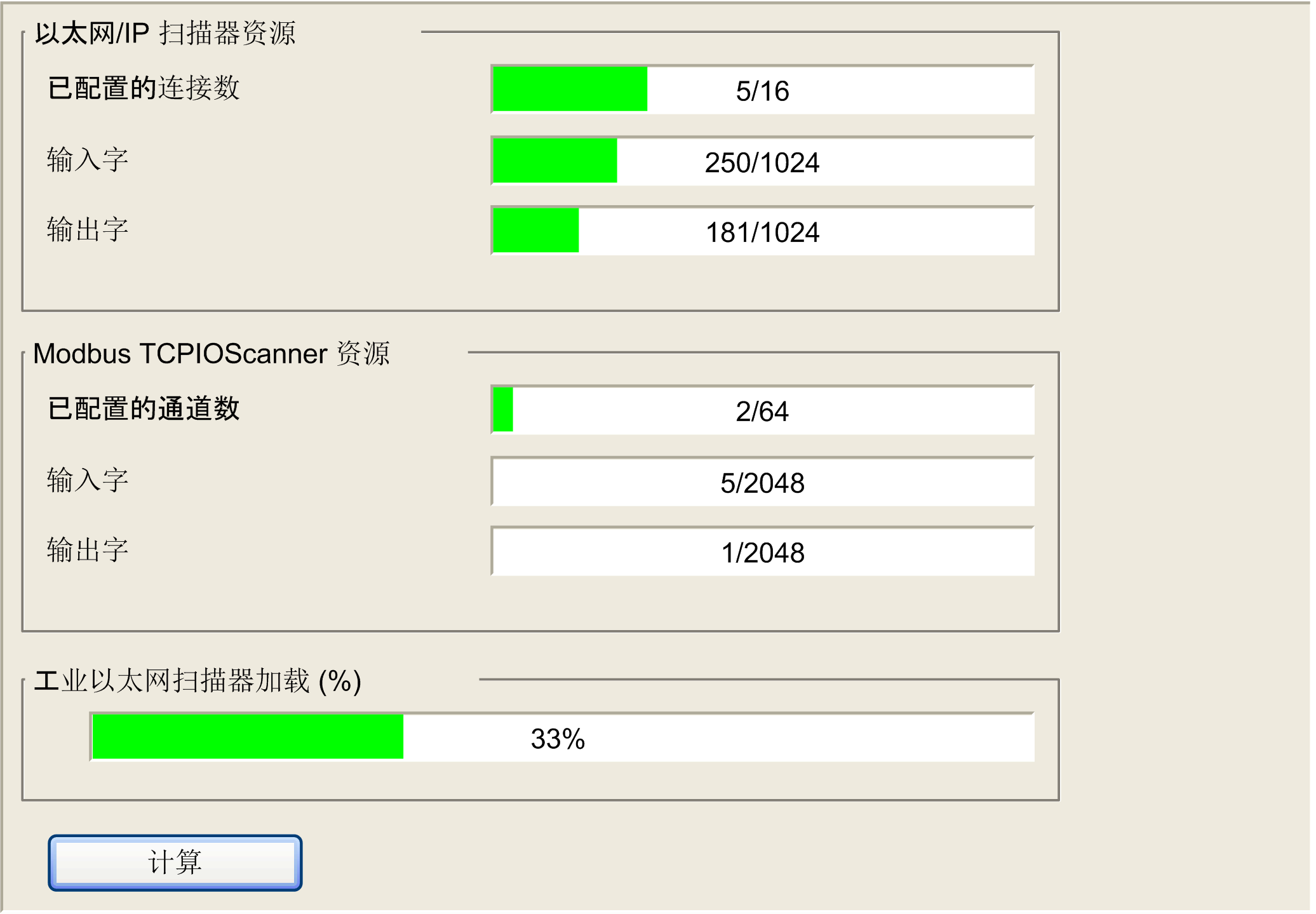

下图显示了以太网资源选项卡：
