管理控制器上的证书

概述

如果客户端或服务器被配置为在 TrustedOnly 模式下验证通讯合作伙伴的证书，则在控制器上必须有相应的证书可用，且此证书必须被声明为可信。为此，请使用 EcoStruxure Machine Expert Logic Builder 中的Security Screen编辑器来管理控制器上的证书。

Security Screen编辑器

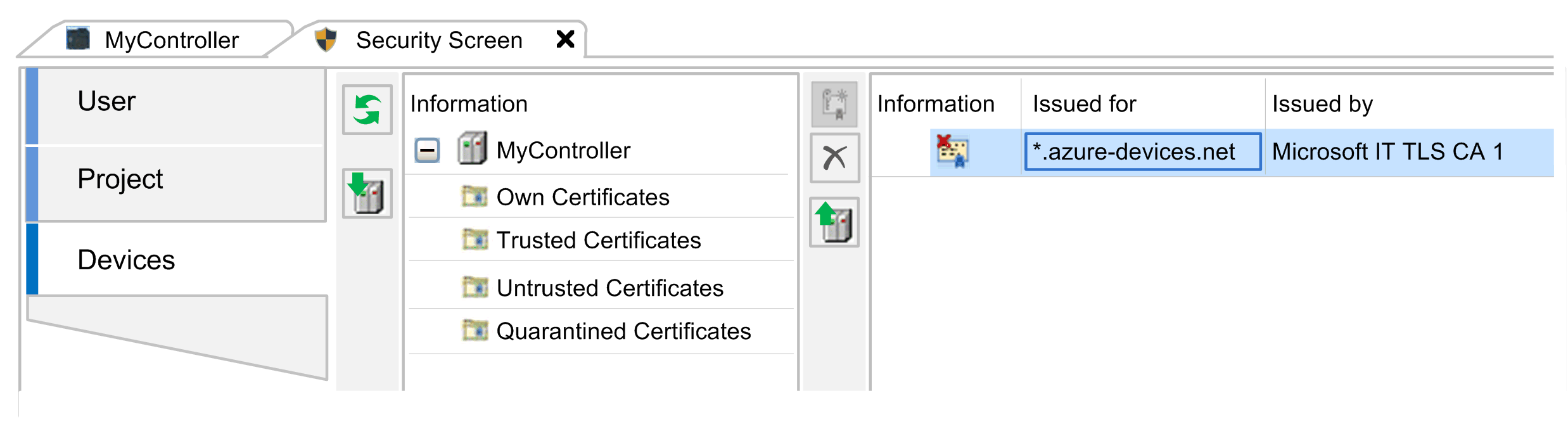

Security Screen编辑器在 EcoStruxure Machine Expert Logic Builder 中可通过查看 > Security Screen命令来获得。Security Screen编辑器的Devices选项卡让您能够访问专用于对所连控制器上的证书进行管理的文件夹。

单击 G-SE-0019545.1.gif-high.gif 按钮，即可显示用于处理所连控制器上的证书的相应文件夹及其内容。

比如，Modicon M262 Logic/Motion Controller 有以下类别可用：

oOwn Certificates：控制器拥有的为其提供的相关服务使用的证书。

oTrusted Certificates：由可信证书源创建的证书。

oUntrusted Certificates：被声明为不可信的证书。

oQuarantined Certificates：不符合其他类别的要求的证书。

只有在 Trusted Certificates 文件夹中有相应的证书可用时，才能在 TrustedOnly 模式下成功验证证书。

将证书声明为可信

步骤	操作	注释
1	将从厂商处接收的设备/软件的证书保存到运行 EcoStruxure Machine Expert 的 PC 上。	如未从设备/软件厂商处接收到证书，可以按照获取未知证书文段中所述，尝试建立连接，以此获得证书。
2	双击证书。结果：证书对话框随即打开。	–
3	在常规选项卡中仔细核查证书，决定是否要将其声明为可信。	–

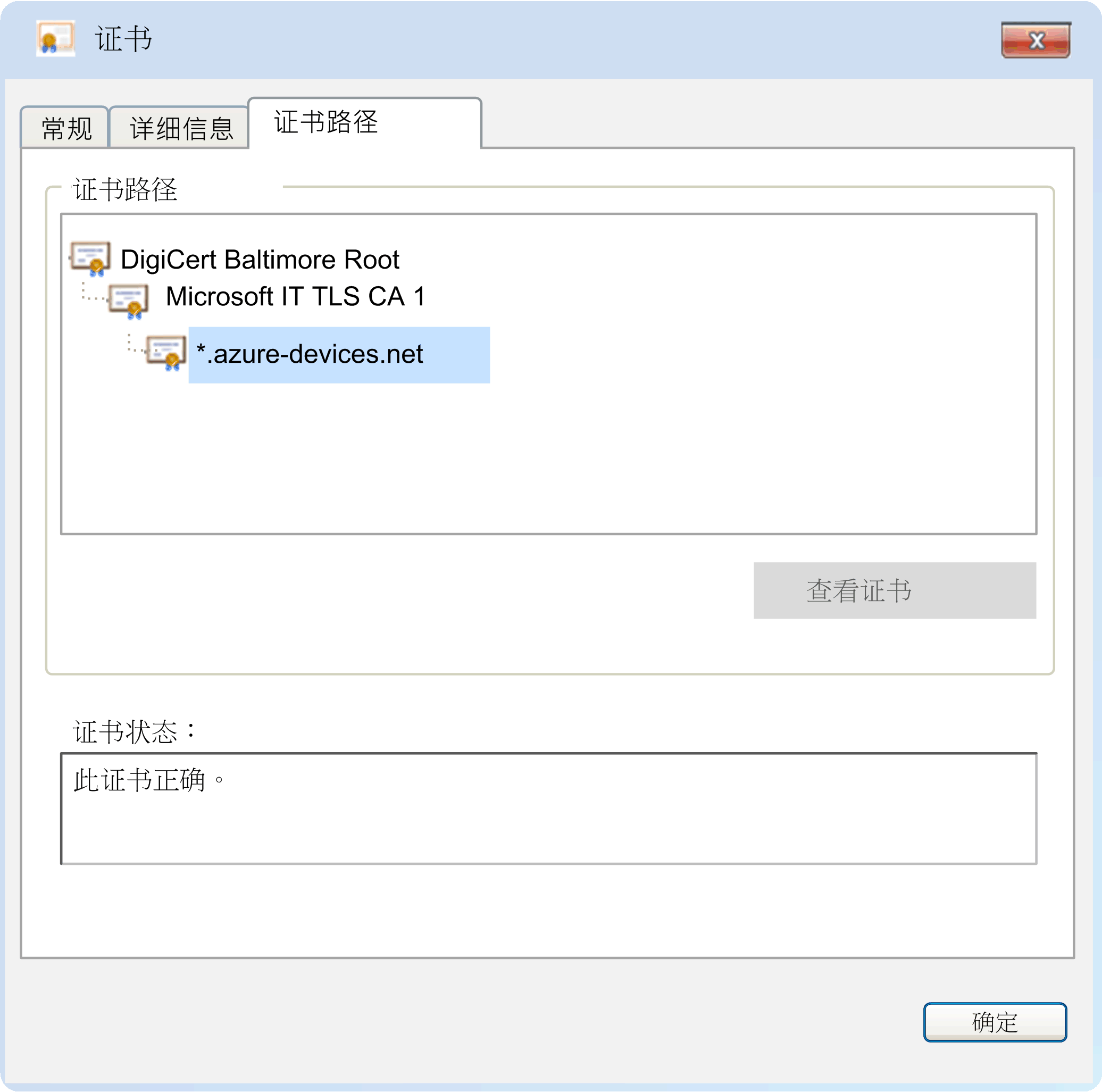

4	选择证书路径选项卡，并确认是否仅有一个条目。	如果在证书路径选项卡中只有一个条目，则此证书为自签名证书，比如 Modicon M262 Logic/Motion Controller 那样。您可以跳过接下来的两个步骤，直接转到步骤 7。如果在证书路径选项卡中有树结构，则此证书已被 CA（认证机构）签名。在这种情况下，请为 CA 证书执行以下步骤：
5	如果证书已被 CA 签名：从证书路径选项卡验证树结构中的每个证书，包括 CA 根证书。	–
6	针对证书路径的每个 CA 证书，选择证书，然后单击查看证书。结果：为所选择的证书打开新的对话框。	–
7	选择详细信息选项卡，然后单击复制到文件... 按钮，将证书保存到 PC 上。	–
8	将保存的证书文件下载到控制器的 Trusted Certificates 文件夹。	请参阅将声明为可信的证书下载到控制器。

将证书下载到控制器

步骤	操作
1	在 EcoStruxure Machine Expert Logic Builder 中，从查看菜单执行Security Screen编辑器。
2	在Security Screen编辑器中，选择Devices选项卡。
3	单击按钮 Refresh the list of available devices and their certificate stores。结果：根据从所连接的控制器接收的信息，更新显示。
4	选择 Trusted Certificates 文件夹，单击Download按钮。
5	在打开对话框中，导航至保存证书文件且运行 EcoStruxure Machine Expert 的 PC 上的文件夹。
6	选择证书文件，然后单击打开按钮。结果：证书被下载到控制器，并且显示在Security Screen编辑器右侧，作为 Trusted Certificates 文件夹的内容。

获取未知证书

步骤	操作	其他信息
1	在客户端与服务器之间，在 etCertVerifyMod 设置为 TrustedOnly 的情况下，建立安全连接： o如果应用程序实现的是客户端，请连接到服务器。 o如果应用程序实现的是服务器，请打开服务器，然后接受来自客户端的入站连接。结果： o由于服务器或客户端已发送的证书是未知的，因此无法建立连接。 o未知证书存储在控制器上的 Quarantined Certificates 文件夹中。	o如果控制器应用程序实现的是客户端，结果 ConnectionFailed 可能指出，已从服务器接收的证书是未知的。 o如果控制器应用程序实现的是服务器，结果 TlsError 可能指出，已从客户端接收的证书是未知的。注意：如果文件夹为空，说明通讯合作伙伴可能尚未发送其证书。请检查远程服务器或客户端的配置，以便确认是否可能将接收证书。
2	在 EcoStruxure Machine Expert Logic Builder 中，打开Security Screen编辑器，然后单击按钮 Refresh the list of available devices and their certificate stores。	–
3	选择 Quarantined Certificates 文件夹。	–
4	从Security Screen编辑器右侧的列表中选择证书，然后单击 Upload the selected certificate from the device and save it to your PC 按钮。
5	在另存为对话框中，导航至保存证书文件且运行 EcoStruxure Machine Expert 的 PC 上的文件夹，然后单击保存按钮。	–
6	验证证书，并且按照如何获取可信证书文段中所述，决定是否要将其声明为可信。	–
7	将声明为可信的证书下载到控制器。	–
