连接 24 Vdc 控制电源和 STO（CN2、DC 电源和 STO）
+24VDC 电源电压与传动系统中的许多可测信号相连。
|
|
|
谨防电源部件故障导致触电 |
|
o请使用符合安全特低电压要求的电源（PELV，Protective Extra Low Voltage）。 o将电源的负极输出与 PE 相连（接地）。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
产品上的 24 Vdc 控制电源接口没有接通电流限制功能。当通过连接触点接通电压时，触点可能会损毁或者烧熔。
|
注意 |
|
接触干扰 |
|
o请接通电源输入端。 o请勿接通输出电压。 |
|
不遵循上述说明可能导致设备损坏。 |
有关 STO 安全功能信号的说明，请参见章节 STO (“Safe Torque Off”) 安全功能。若不需要安全功能，则输入 STO_A 和 STO_B 必须与 +24VDC 连接。
|
屏蔽： |
-(1) |
|
双绞线： |
- |
|
PELV： |
必需 |
|
最小芯线截面： |
0.75 mm2 (AWG 18) |
|
最大电缆长度: |
100 米（328 英尺） |
|
(1) 参见章节 STO (“Safe Torque Off”) 安全功能 |
|
|
特性 |
单位 |
值 |
|---|---|---|
|
最大接线电流 |
A |
16(1) |
|
接口横截面 |
mm2 (AWG) |
0.5 ... 2.5 (20 ... 14) |
|
剥线长度 |
mm (in) |
12 ... 13 (0.47 ... 0.51) |
|
(1) 在连接多台设备时，注意最大允许端子电流。 |
||
端子允许接入多股线和刚性导线。如果可能请使用线端箍。

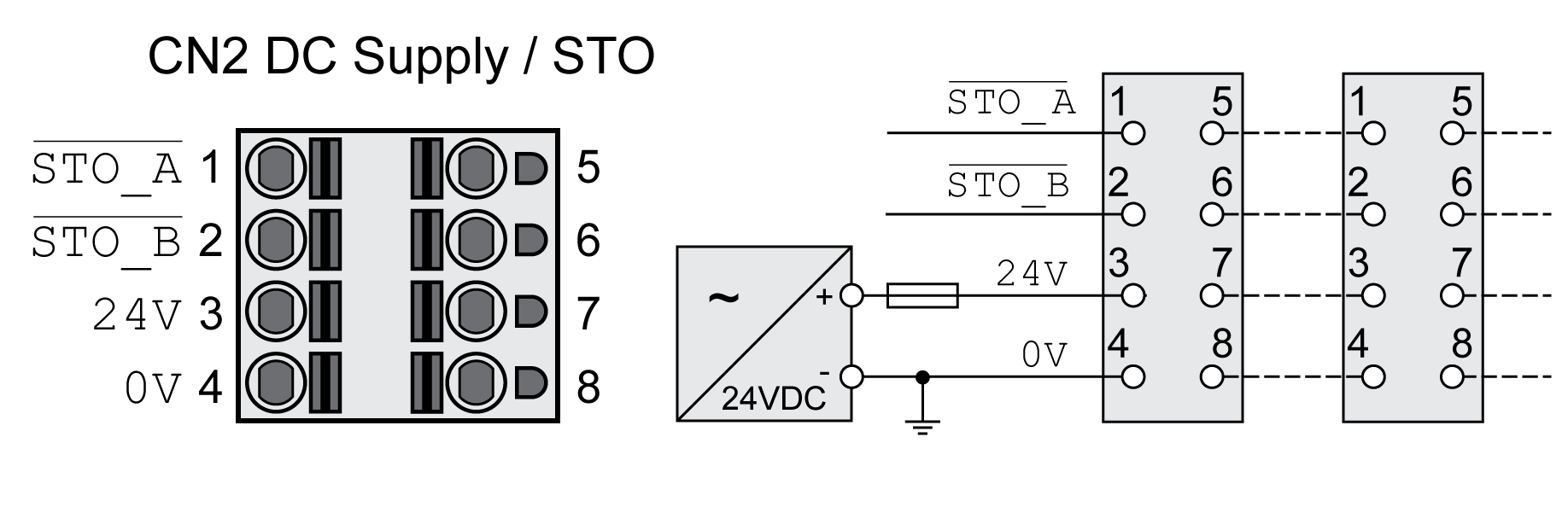

o接头 CN2，针脚 3 和 7 以及 针脚 4 和 8 可作为 24 V/0 V 接口用于其他用户。
插头中以下针脚相连接：针脚 1 与针脚 5，针脚 2 与针脚 6，针脚 3 与针脚 7 以及针脚 4 与针脚 8。
o抱闸输出口电压取决于 24 Vdc 控制电源。请注意，抱闸电流也流经接线端子。
|
引脚 |
信号 |
含义 |
|---|---|---|
|
1、5 |
STO_A |
STO 安全功能：双通道连接, 连接 A |
|
2、6 |
STO_B |
STO 安全功能：双通道连接, 连接 B |
|
3、7 |
+24 VDC |
24 Vdc 控制电源 |
|
4、8 |
0VDC |
24 Vdc 控制电源的参考电位以及 STO 的参考电位 |
o请确保接线、电缆以及所连接的接口均符合对安全特低电压 (PELV) 的要求。
o按照安全功能 STO（“Safe Torque Off”）一章中的规定连接安全功能。
o请确保接线、电缆以及所连接的接口均符合对安全特低电压 (PELV) 的要求。
o将 24 Vdc 控制电源从电源模块 (PELV) 连接到设备。
o将电源模块上的负极输出端接地。
o在连接多台设备时，注意最大允许端子电流。
o检查机壳上已锁定的插头锁紧装置。
