沿负方向朝向基准开关的基准点定位运行



以下图表显示了沿负方向朝向基准开关的基准点定位运行。

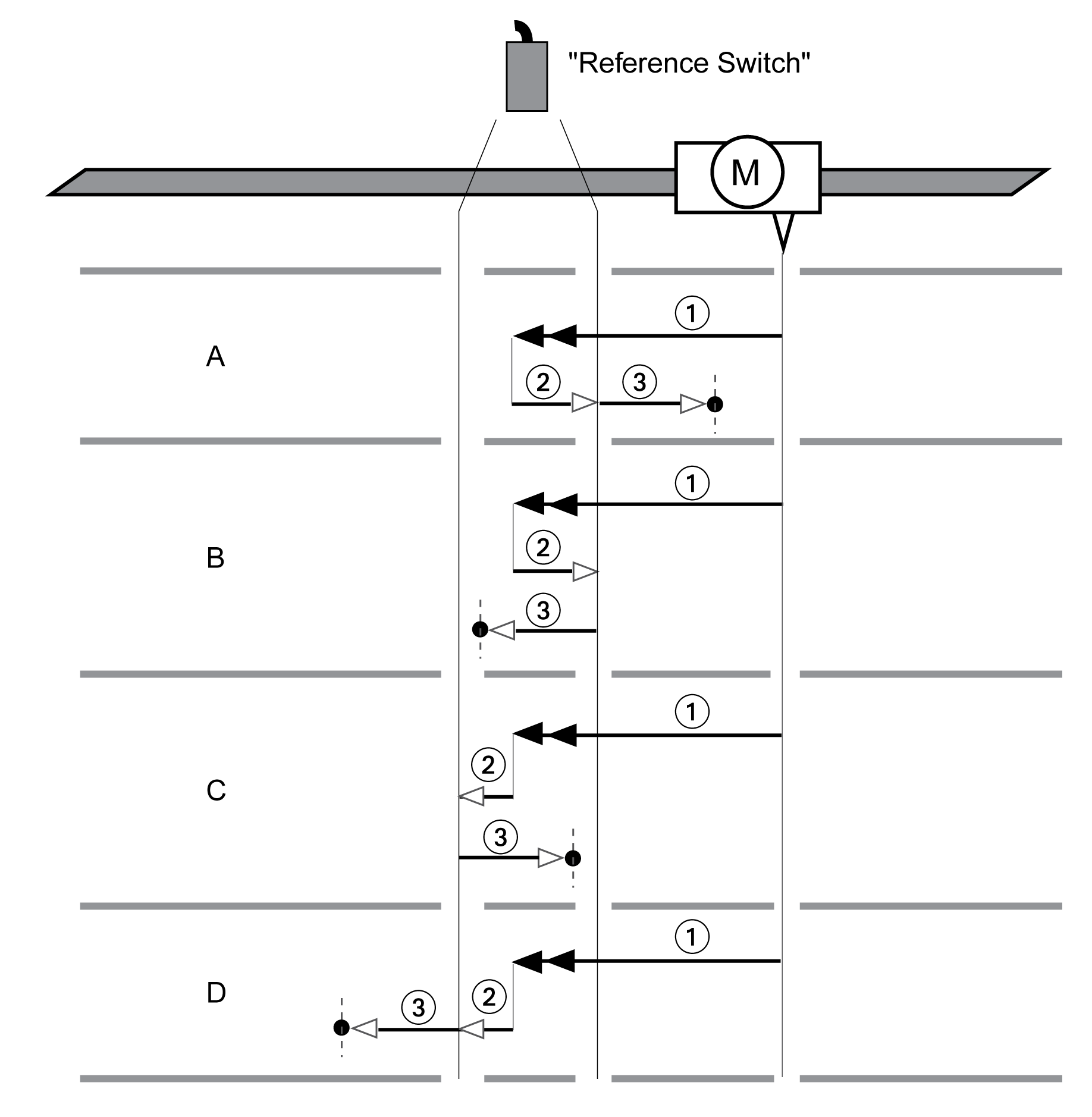

沿负方向朝向基准开关的基准点定位运行



1   以 HMv 的速度朝向基准开关运行

2   以 HMv_out 的速度朝向基准开关开关点的运动

3   以 HMv_out 的速度朝向标志脉冲的运动或朝向至开关点间距的运动

类型 A

方法11：朝向标志脉冲运动。

方法27：朝向至开关点间距运动。

类型 B

方法12：朝向标志脉冲运动。

方法28：朝向至开关点间距运动。

类型 C

方法13：朝向标志脉冲运动。

方法29：朝向至开关点间距运动。

类型 D

方法14：朝向标志脉冲运动。

方法30：朝向至开关点间距运动。
