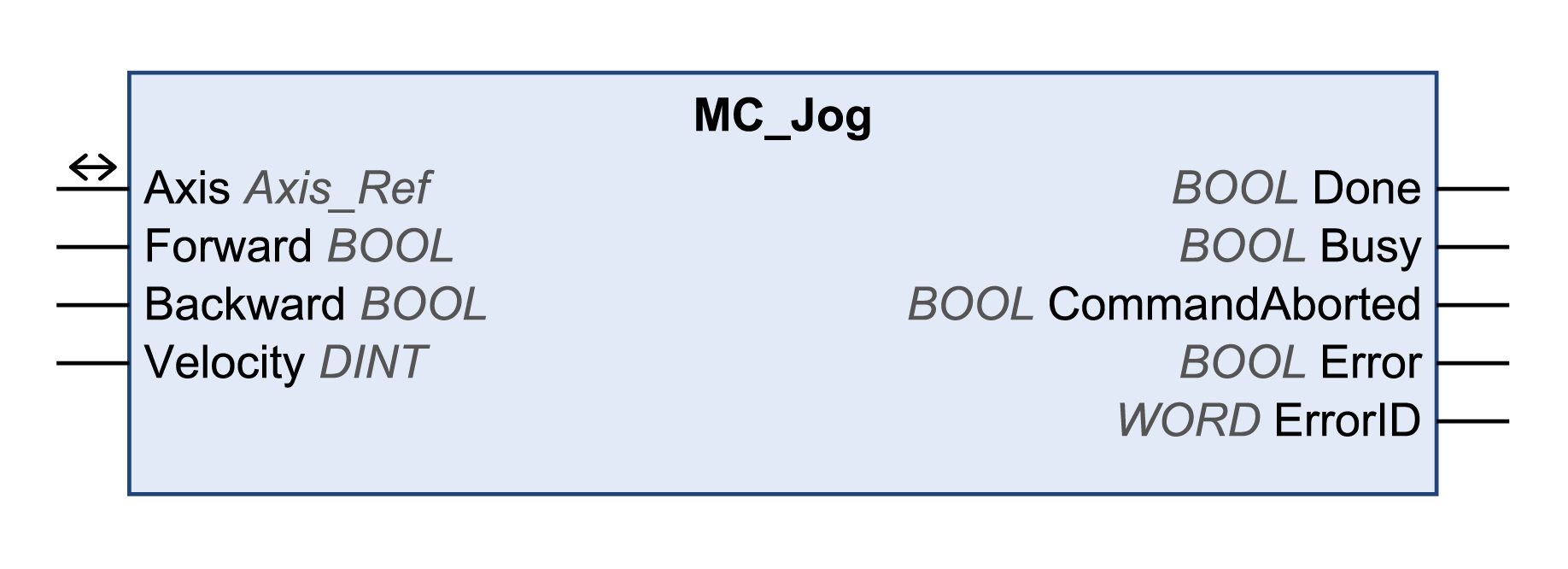

此功能块可启动 Jog 操作模式。
在操作模式 Jog中，通过输入 Forward 和 Backward 来启动运动。
如果输入 Forward 和 Backward 均设置为 FALSE，则该操作模式会被终止，输出 Done 将被设置为 TRUE。
如果输入 Forward 和 Backward 设置为 TRUE，则该操作模式保持活动状态，点动停止，并且输出 Busy 保持设置为 TRUE。
库名称：GMC Independent PLCopen MC
命名空间：GIPLC
|
输入 |
数据类型 |
描述 |
|---|---|---|
|
Forward |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oForward = FALSE 且 Backward = FALSE：运动已终止。 oForward = TRUE 且 Backward = FALSE：正方向的运动已启动。 oForward = FALSE 且 Backward = TRUE：负方向的运动已启动。 oForward = TRUE 且 Backward = TRUE：该操作模式仍保持活动状态，点动运动已被停止，输出 Busy 仍保持设置为 TRUE。 |
|
Backward |
BOOL |
|
|
Velocity |
DINT |
值范围：1...2147483647 缺省值：0。 以用户自定义单位表示的速度。 注意： 对于 Altivar，LowFrequency 和 HighFrequency 的值都设置在功能块 SetFrequencyRange_ATV 中。 如果目标速度 Velocity 的值小于 LowFrequency 的值，则可以用 LowFrequency 的值来执行运动。 未检测到错误。 如果目标速度 Velocity 的值大于 HighFrequency 的值，则可以用 HighFrequency 的值来执行运动。未检测到错误。 |
|
输出 |
数据类型 |
描述 |
|---|---|---|
|
Done |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：执行尚未启动，或者已检出错误。 oTRUE：无检出错误时执行终止。 |
|
Busy |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：功能块不处于正被执行状态。 oTRUE：功能块正在执行中。 |
|
CommandAborted |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：执行尚未中止。 oTRUE：执行已被另一个功能块所中止。 |
|
Error |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：功能块的执行正在进行中，尚未检出错误。 oTRUE：已在执行功能块时检出错误。 |
|
ErrorID |
WORD |
返回诊断代码值。请参阅库诊断代码。如果值为 0 且此功能块的输出 Error 设置为 TRUE，则可利用功能块 MC_ReadAxisError 的输出 AxisErrorID 读取诊断代码。 |
|
输入/输出 |
数据类型 |
描述 |
|
|---|---|---|---|
|
Axis |
Axis_Ref |
请参阅为之将执行该功能块的轴（实例）（与该轴的名称相对应）。该轴的名称必须定义在 EcoStruxure Machine Expert 设备树形结构中。 |
|
如果已激活此功能块，则同时使用 Control_ATV 功能块可导致意外行为。
|
|
|
意外的设备操作 |
|
o此功能块处于活动状态时，不要激活 Control_ATV 功能块。 o在激活 Control_ATV 功能块之前，停用此功能块或允许该功能块终止。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
此功能块使用 LXM32M（EtherNet/IP 和 Modbus/TCP）以及 Lexium ILA、ILE 和 ILS 集成驱动器（仅 EtherNet/IP）的库专用加速度和减速度值。这意味着为这些参数预先配置的值（例如，通过调试工具）在执行此功能块时将被覆盖。
此功能块写入的缺省加速度和减速度值如下：
o加速度缺省值为 600 用户定义单位。
o减速度的缺省值为 600 用户定义单位（针对 LXM32M）和 750 用户定义单位（针对 Lexium ILA、ILE 和 ILS 集成驱动器）。
如果需要其他加速度和减速度值，则必须使用供应商专用功能块操作。使用功能块 SetDriveRamp_LXM32 和 SetDriveRamp_ILX 可定义加速度和减速度。如果需要改变斜坡值，则此功能块必须仅执行一次。
