Main 类型编程

概述

Main 类型始终由 HSCMain 功能块进行管理。

注意：如果使用 HSCMain 功能块管理其他 HSC 类型，则在编译时将检测到错误。

添加 HSCMain 功能块

步骤	描述
1	将库 > 控制器 > HMISCU > HMISCU_HSC > HSCMain 功能块拖到应用程序树 > HMISCUxx5 > POU，然后将其放到窗口下方的Start Here框。
2	实例名称位于设备树 > HMISCU••5 > 内嵌功能 > HSC > HSC0• 的变量字段中，而 HSC0• > 类型设置为 Main。使用输入助手，可以在以下路径选择 HSC 实例：内嵌功能 > HSC
注意：此方法适用于 ST、LD 或 FBD 语言。

步骤

描述

将库 > 控制器 > HMISCU > HMISCU_HSC > HSCMain 功能块拖到应用程序树 > HMISCUxx5 > POU，然后将其放到窗口下方的Start Here框。

实例名称位于设备树 > HMISCU••5 > 内嵌功能 > HSC > HSC0• 的变量字段中，而 HSC0• > 类型设置为 Main。

使用输入助手，可以在以下路径选择 HSC 实例：内嵌功能 > HSC

注意：此方法适用于 ST、LD 或 FBD 语言。

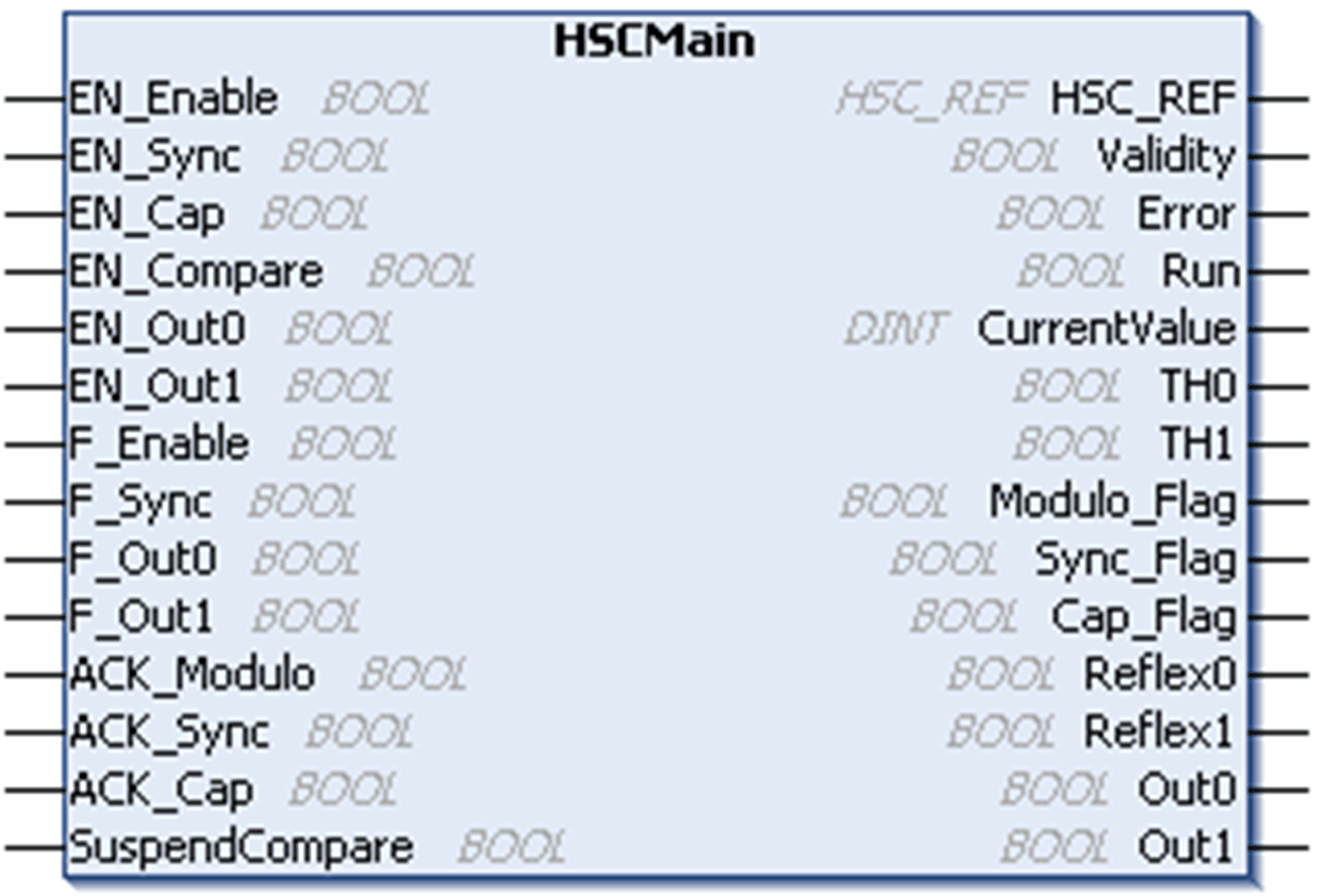

I/O 变量用法

下表介绍了功能块的不同引脚在自由大型模式中的使用方法。

下表描述了输入变量：

输入	类型	描述
EN_Enable	BOOL	未使用
EN_Sync	BOOL	在配置 SYNC 输入后：如果为 TRUE，则准许通过 Sync 输入同步和启动计数器。
EN_Cap	BOOL	在配置 CAP 输入后：如果为 TRUE，则启用 Capture 输入。
EN_Compare	BOOL	TRUE = 启用比较器操作（使用阈值 0、1）： o基本比较（TH0、TH1 输出位） o反射（Reflex0、Reflex1 输出位） o事件（在超出阈值时触发外部任务）
EN_Out0	BOOL	TRUE = 启用物理输出 Output0 回显 Reflex0 值（如果已配置）。
EN_Out1	BOOL	TRUE = 启用物理输出 Output1 回显 Reflex1 值（如果已配置）。
F_Enable	BOOL	强制实施启用条件。
F_Sync	BOOL	强制实施同步条件
F_Out0	BOOL	TRUE = 强制 Output0 为 TRUE（如果已配置 Reflex0）。
F_Out1	BOOL	TRUE = 强制 Output1 为 TRUE（如果已配置 Reflex1）。
ACK_Modulo	BOOL	在上升沿上，复位 Modulo_Flag。
ACK_Sync	BOOL	在上升沿上，复位 Sync_Flag。
ACK_Cap	BOOL	在上升沿上，复位 Cap_Flag。
SuspendCompare	BOOL	TRUE = 比较结果已挂起： o功能块的 TH0、TH1、Reflex0、Reflex1、Out0、Out1 输出位保持其上一个值。 o物理输出 FQ0 和 FQ1 保持各自的上一个值 o事件被隐藏注意：在设置 SupendCompare的同时，EN_Compare、EN_Out0、EN_Out1、F_Out0、F_Out1 保持运行。

下表描述了输出变量：

输出	类型	注释
HSC_REF	HSC_REF	HSC 的参考。与功能块的 HSC_REF_IN 输入引脚配合使用。
Validity	BOOL	TRUE = 表示功能块上的输出值有效。
Error	BOOL	TRUE = 表示检测到一个错误。使用 HSCGetDiag 功能块获得有关此检测到的错误的详细信息。
CurrentValue	DINT	计数器的当前计数值。
Run	BOOL	TRUE = 计数器正在运行。
TH0	BOOL	[加计数] 当 CurrentValue ≥ 阈值 0 时为 TRUE。 [减计数] 当 CurrentValue ≤ 阈值 0 时为 FALSE。
TH1	BOOL	[加计数] 当 CurrentValue ≥ 阈值 1 时为 TRUE。 [减计数] 当 CurrentValue ≤ 阈值 1 时为 FALSE。
Modulo_Flag	BOOL	计数器回转到其限制时设置为 TRUE
Sync_Flag	BOOL	计数器同步时设置为 TRUE
Cap_Flag	BOOL	有新的捕捉值存储到捕捉寄存器时设置为 TRUE。在进行新的捕捉之前，必须先复位此标志。
Reflex0	BOOL	Reflex0 的状态。
Reflex1	BOOL	Reflex1 的状态。
Out0	BOOL	物理输出 Output0 的状态（如果已配置 Reflex0）。
Out1	BOOL	物理输出 Output1 的状态（如果已配置 Reflex1）。
