步骤 |
操作 |
|---|---|
|
1 |
在设备树中，双击内嵌功能 > HSC。 |
|
2 |
在 HSC0• > 类型字段中选择 Main 值。 |
|
3 |
随即创建 Main 类型的实例，您可以通过变量字段重新命名该实例。 |
|
4 |
从 HSC0• > 参数 > 模式下拉菜单中将模式设置为频率计。 |
|
5 |
从参数 > 时间下拉菜单中设置时基值。 |
|
6 |
从 HSC0• > 时钟输入 > A 过滤器下拉菜单中设置抗跳动过滤器值。 |

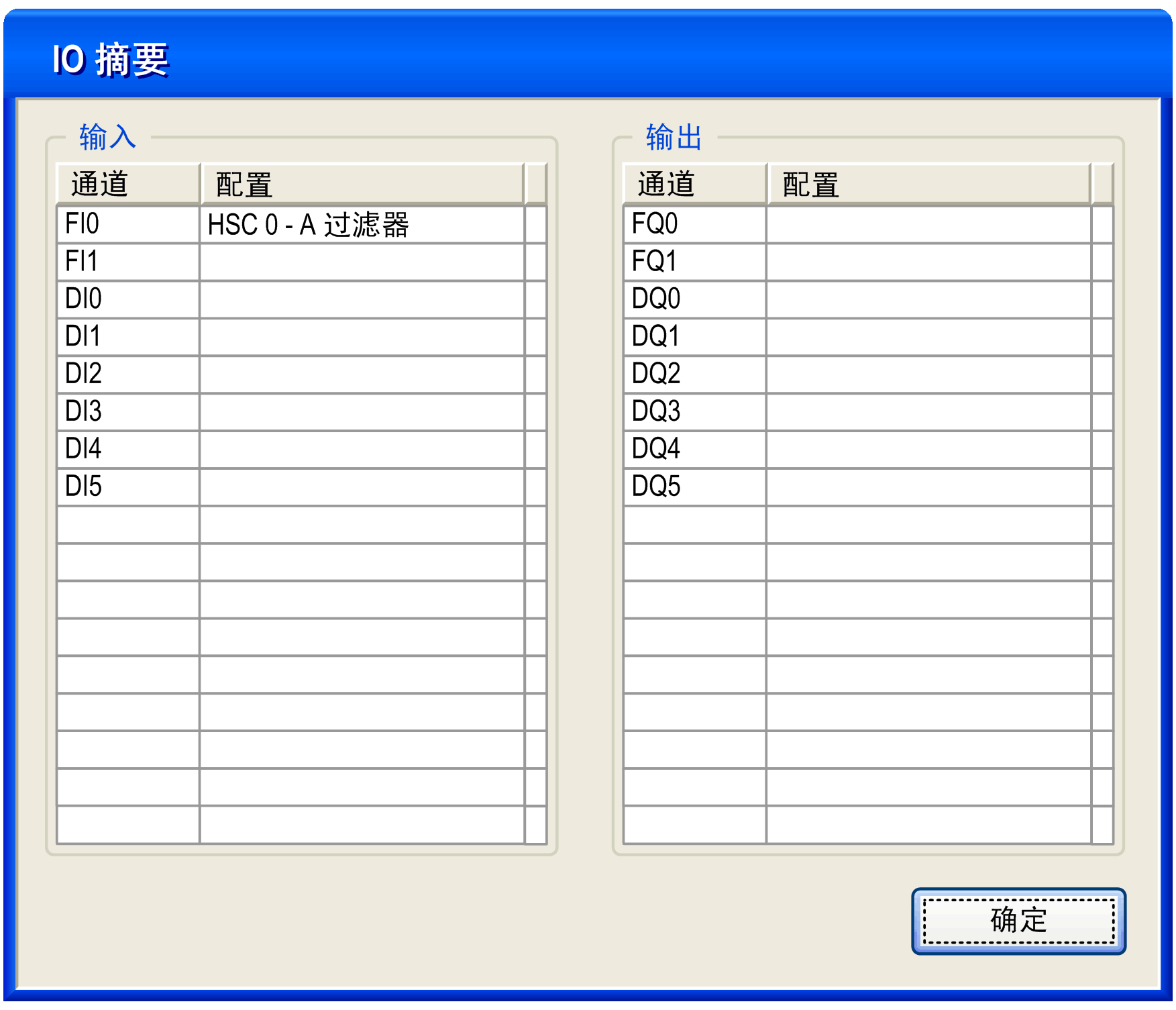

单击 IO 摘要... 按钮可显示输入和输出分配情况。
Main 类型输入的过滤值确定计数器最大频率，如下表所示：
|
输入 |
过滤器值 |
最大计数器频率 |
|---|---|---|
|
A |
4 微秒 |
50 kHz |
|
40 微秒 |
14.5 kHz |
