一次性模式下的 simple 类型的配置

配置过程

步骤	操作
1	在设备树中，双击内嵌功能 > HSC。
2	选择 HSC • 选项卡。
3	将 HSC • > 类型的值设置为 Simple。
4	随即创建 Simple 类型的实例，您可以通过变量字段重命名该实例。
5	如有必要，将 HSC • > 参数 > 模式设置为一次性。
6	设置参数 > 预设/模数的预设值。在一次性模式下，此字段表示初始模数值参数。
7	设置 HSC • > 时钟输入 > A 过滤器参数的抗跳动过滤器值。

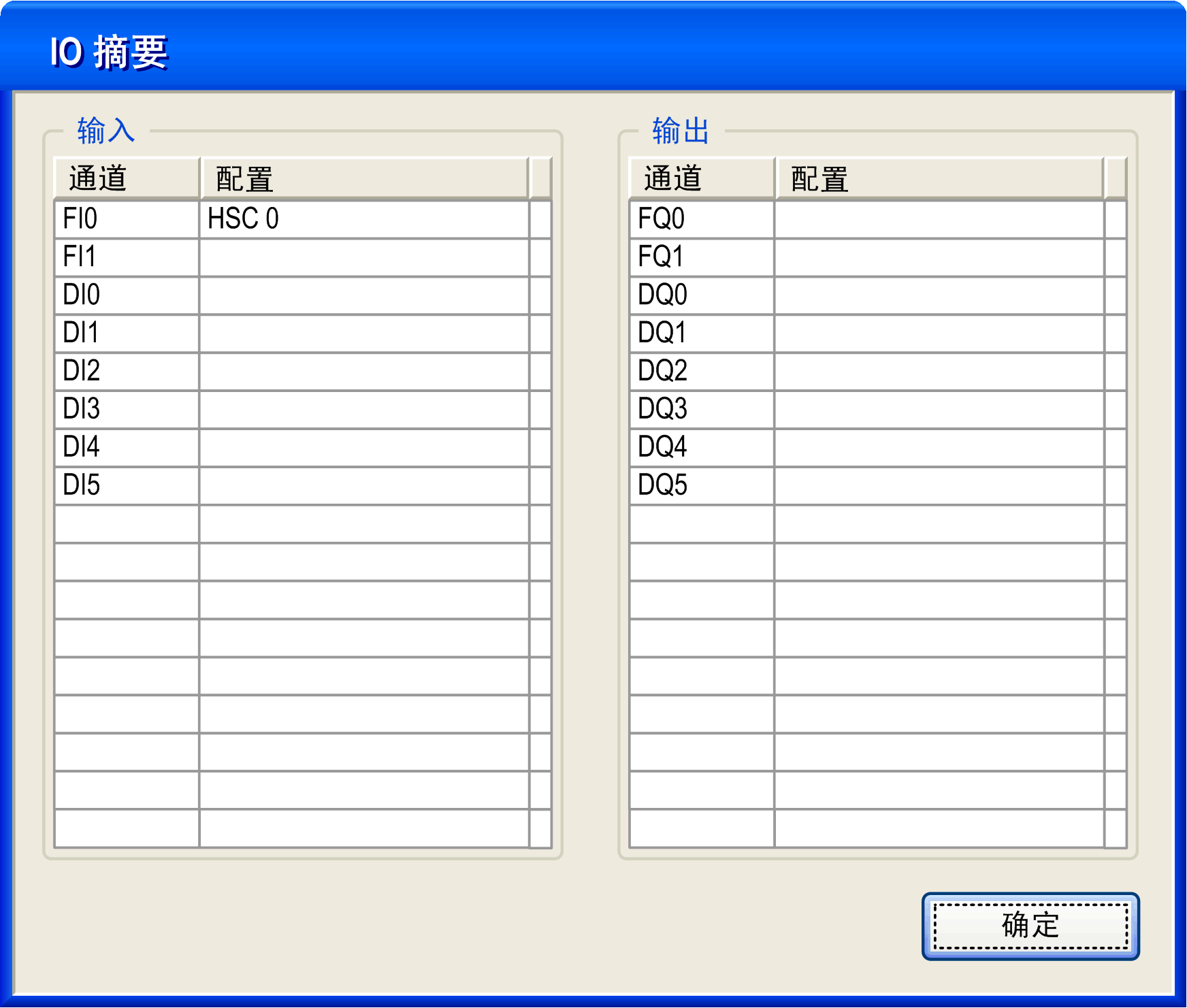

IO 摘要

单击 IO 摘要... 按钮可显示输入和输出分配情况。

注意：对于任何物理 I/O 冲突（例如，由两个不同功能共享同一个输入或输出引脚），将在“IO 摘要”中以红色突出显示。

可编程过滤器

Simple 类型输入的过滤值确定计数器最大频率，如下表所示：

输入	过滤器值	最大计数器频率
A	4 微秒	50 kHz
A	40 微秒	14.5 kHz
