后插模块配有：
o2 个可配置温度模拟量输入（16 位）
o2 个可配置模拟量输入（13 位）
o2 个可配置模拟量输出（12 位）
|
|
|
火灾危险 |
|
对于电源的电流容量，仅使用正确的电线规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
每个类型的模拟量信号都有不同的端子连接点。
电流和电压需要不同的调整值，因此还需要配置所需的输入或输出信号类型：
o-10...10 Vdc 电压信号（默认值）。
o0...10 Vdc 电压信号
o0...20 mA 电流信号。
o4...20 mA 电流信号。
温度测量值将转换为可由控制器处理的数值。对于温度测量，温度后插模块返回以 0.1 ℃ (-17.68 ℃) 为步长的测量值。
下表显示模拟量功能：
|
通道数量和类型 |
数字转换器精度 |
电压/电流 |
|---|---|---|
|
2 路输入 |
12 位 + 符号 12 位 |
-10...10 Vdc（数字值 -4096 到 4095） 0...10 Vdc（数字值 0 到 8192） 0...20 mA（数字值 0 到 8192） 4...20 mA（数字值 0 到 8192） |
|
2 个输入 |
16 位 |
RTD（电阻温度检测器）： PT100/1000/NI100/1000 热电偶： J、K、R、B、S、T、E、N |
|
2 个输出 |
12 位 |
-10...10 Vdc（数字值 -2048 到 2047） 0...10 Vdc（数字值 0 到 4095） 0...20 mA（数字值 0 到 4095） 4...20 mA（数字值 0 到 4095） |

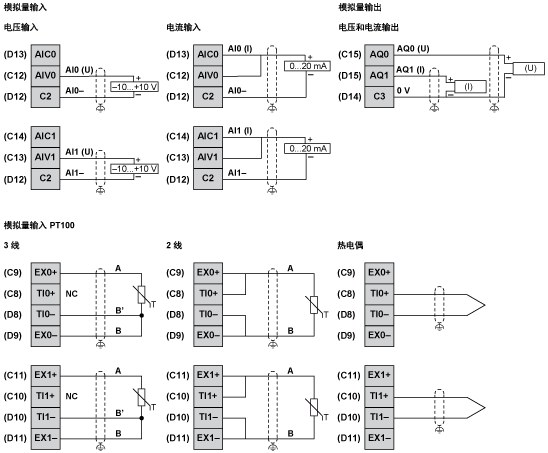

下图描述后插模块模拟量输入和模拟量输出的接线图：
|
|
|
意外的设备操作 |
|
请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
|
|
|
意外的设备操作 |
|
o对所有快速 I/O、模拟量 I/O 和通讯信号使用屏蔽电缆。 o对所有快速 I/O、模拟量 I/O 和通讯信号使用屏蔽电缆进行单点接地1。 o将电源电缆与通讯和 I/O 电缆分开布线。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
1如果连接至等电位接地面，以避免在出现电源系统短路电流时损坏电缆屏蔽层，则允许进行多点接地。
|
|
|
意外的设备操作 |
|
o对所有快速 I/O、模拟量 I/O 和通讯信号使用屏蔽电缆。 o对所有模拟量 I/O、快速 I/O 和通讯信号使用屏蔽电缆进行单点接地1。 o将通讯和 I/O 电缆与电源电缆分开布线。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
