开一个面板开孔并将显示模块从前面插入面板。

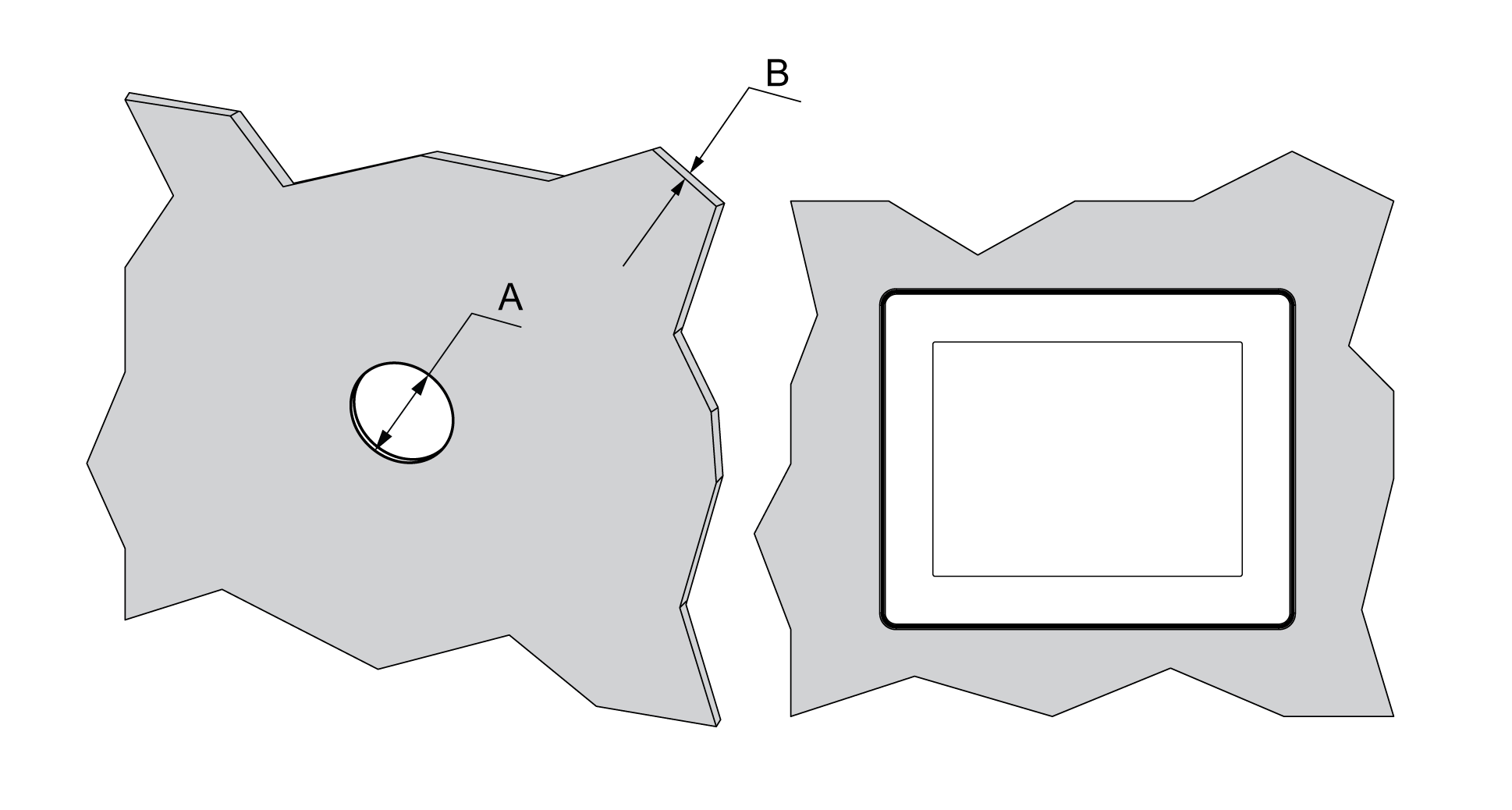

下图显示面板开孔：
平面安装开口尺寸：
|
A |
B (1) |
B (2) |
|---|---|---|
|
22.500/-0.30 mm (0.880/-0.01 in.) |
1.5...6 mm (0.06...0.23 in.) |
3...6 mm (0.11...0.23 in.) |
|
(1) 钢板 (2) 玻璃纤维增强塑料（最低 GF30） |
||
注意： 若没有 T 型销选件，显示模块可承受 2.5 N•m (22.12 lb-in) 的转动扭矩。
开一个面板开孔并将显示模块从前面插入面板。

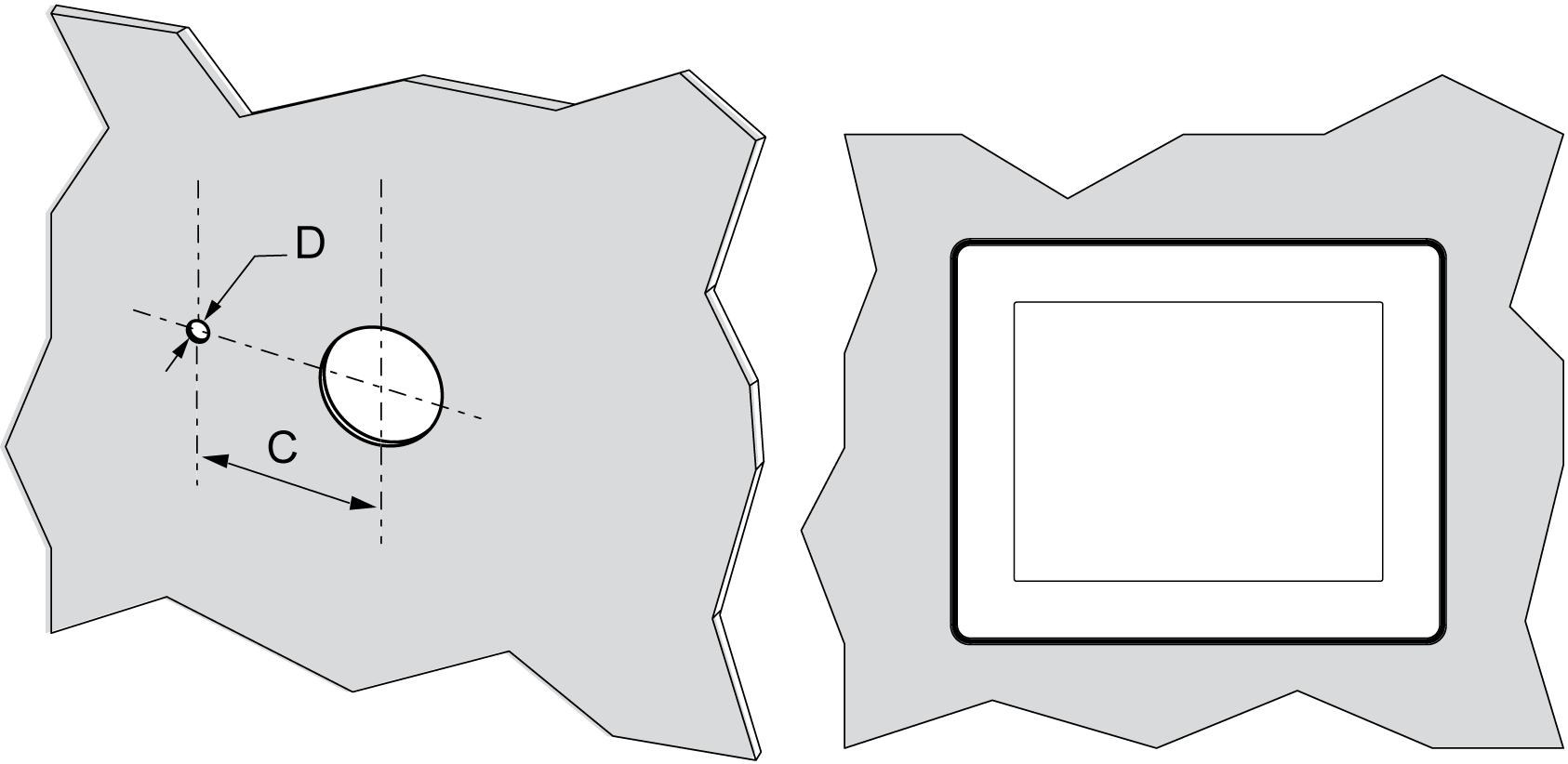

下图显示带有 T 型销的用于 HMISCU Controller 的面板开口：
平面安装开口尺寸：
|
C |
D |
|---|---|
|
300/-0.20 mm (1.180/-0.0007 in.) |
40/-0.20 mm (0.150/-0.007 in.) |
注意： 带有 T 型销选件，显示模块可承受 6 N•m (53.10 lb-in) 的转动扭矩。

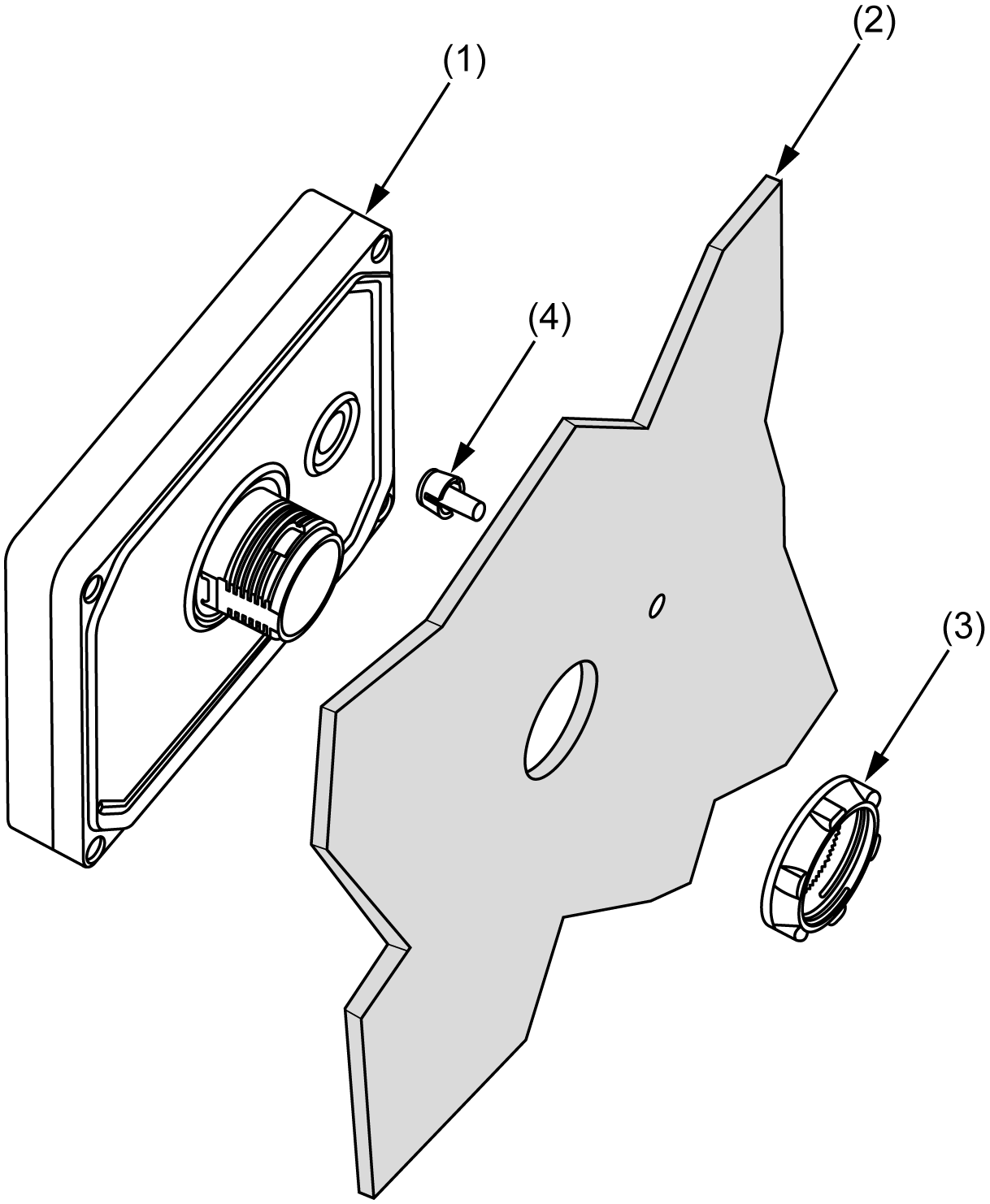

下图显示组件装配：
(1) 显示模块
(2) 面板
(3) 显示模块安装螺母
(4) 防旋转 T 型销
使用随 HMIZSUKIT 附件套件提供的面板适配板，可以将产品安装到以下材料上：
o厚度介于 1 到 1.5 毫米（0.039 到 0.059 英寸）之间的钢板支架上
o厚度介于 1 到 3 毫米（0.039 到 0.118 英寸）之间的塑料支架上
o厚度介于 2 到 3 毫米（0.078 到 0.118 英寸）之间的玻璃纤维强化塑料上

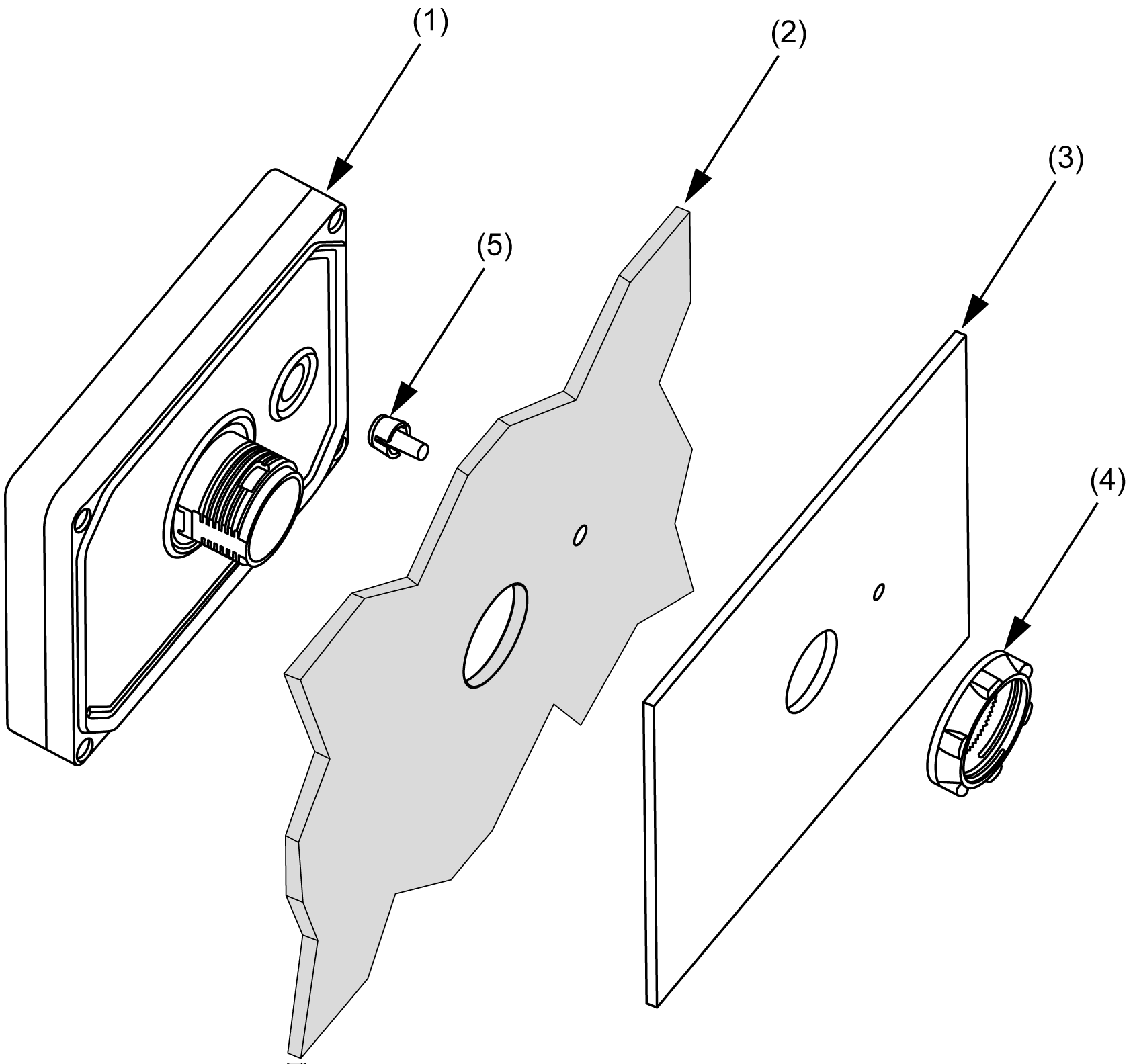

下图显示带有 HMI 适配板的组件装配：
(1) 显示模块
(2) 面板
(3) 面板适配器
(4) 显示模块安装螺母
(5) 防旋转 T 型销
