DIO 端子块的接线

简介

接线规则和建议。

对端子块进行接线所需的螺丝刀

建议的类型：1891348-1 (Tyco Electronics AMP)

如果使用其他制造商的螺丝刀，确保部件具有以下尺寸：

o螺丝刀头深度：1.5 毫米（0.06 英寸）

o螺丝刀头高度：2.4 毫米（0.09 英寸）

螺丝刀头形状必须为 DIN5264A，并且符合标准 DN EN60900。

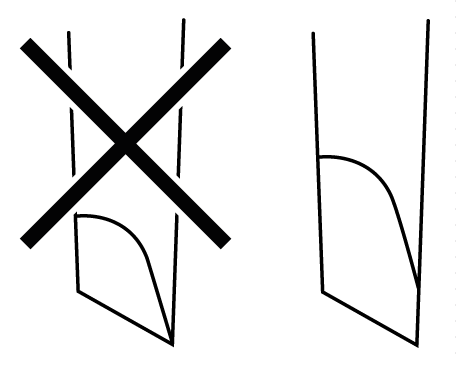

而且，螺丝刀尖端必须如指定的一样扁平，以便进入端子块的窄孔：





端子块为弹簧夹类型。

操作过程

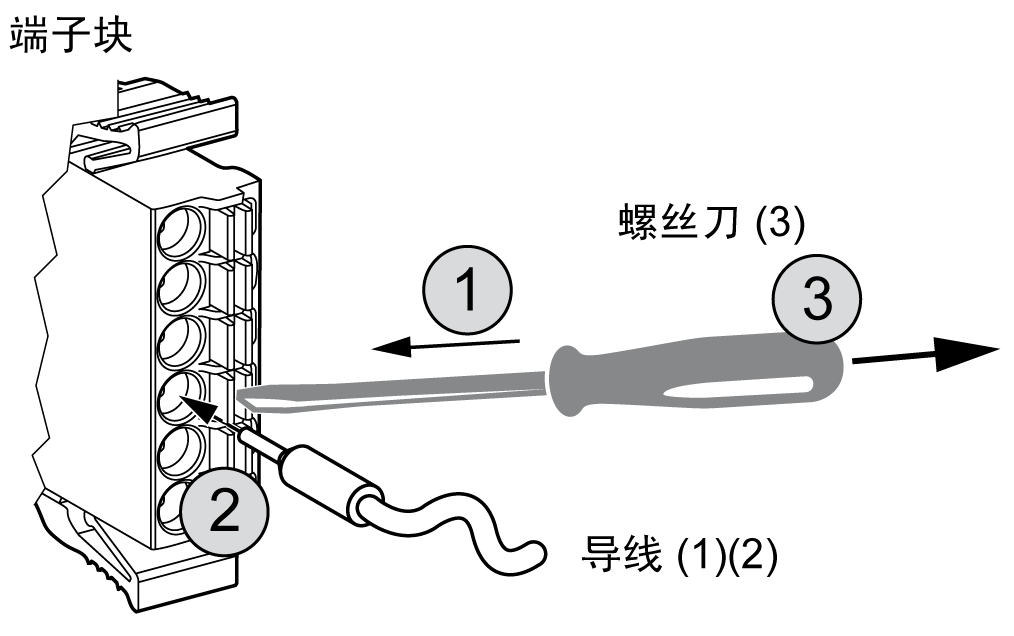

按照以下步骤将导线连接到端子块：

注意： 要取出导线，请将螺丝刀重新插入方形孔，当导线的弹簧夹脱开后，拉出导线。

⁽¹⁾ 导线应为 0.20...0.81 mm² (AWG 24...18)，端部绞合。可用的电线规格为 UL1015 和 UL1007。

⁽²⁾ 剥除 7.0 毫米（0.28 英寸）的电线皮。仅剥除规定量的电线皮。如果电线皮剥除太多，则线端可能会彼此短路或与端子短路，从而造成电气短路。如果剥除的电线皮不够量，则电线可能无法与端子充分接触。

将每根电线完全插入其开口。插入不正确会导致设备电源丢失或短路（电线丝或端子），或使电线和端子过热。

⁽³⁾ 请勿在方形开口中旋转螺丝刀头。这会损坏设备。
