HMISCUxB5 HMI 控制器具有以下嵌入式模拟量 I/O：
o2 路模拟量输入
o2 路模拟量输出
有关模拟量 I/O 的技术特性的信息，请参阅硬件指南。
|
步骤 |
描述 |
|---|---|
|
1 |
单击 HMISCUxx5 > 内嵌功能 > 模拟量。 |
|
2 |
选择 I/O 配置选项卡。 |

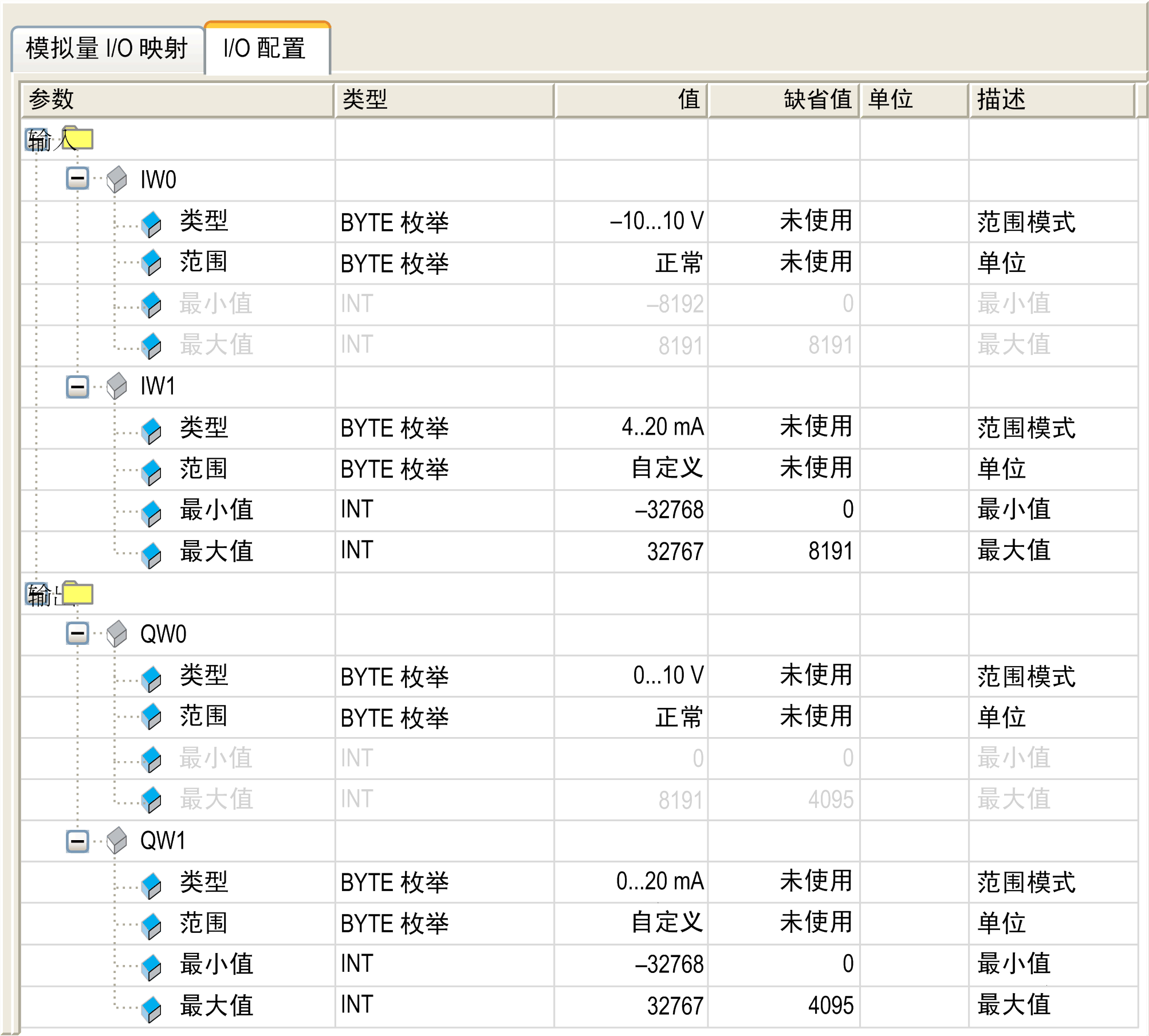

可通过以下窗口配置模拟量 I/O：
注意： 如果选项显示为灰色，则表明此参数不可用。
注意： 嵌入式模拟量 I/O 始终由 MAST 任务进行物理更新。
要配置 HMI SCU，请选择 I/O 配置选项卡。
下表描述了模拟量参数配置：
|
参数 |
值 |
描述 |
约束条件 |
|
|---|---|---|---|---|
|
类型 |
未使用 * – 10...10 V 0...10 V 0...20 mA 4...20 mA |
范围模式 |
– |
|
|
范围 |
正常 * 自定义 |
单位 |
如果定义了类型值，则可用。 |
|
|
最小值 |
正常 模拟量输入 |
– 10...10 V：– 8192 0...10 V：0 0...20 mA：0 4...20 mA：0 |
最小值 |
不可配置。 |
|
正常 模拟量输出 |
– 10...10 V：– 2048 0...10 V：0 0...20 mA：0 4...20 mA：0 |
不可配置。 |
||
|
自定义 模拟量 I/O |
– 10...10 V：– 32768 0...10 V：– 32768 0...20 mA：– 32768 4...20 mA：– 32768 |
小于配置的最大值。配置的最小值必须小于配置的最大值。 |
||
|
最大值 |
正常 模拟量输入 |
– 10...10 V：8191 0...10 V：16383 0...20 mA：16383 4...20 mA：16383 |
最大值 |
不可配置。 |
|
正常 模拟量输出 |
– 10...10 V：2047 0...10 V：4095 0...20 mA：4095 4...20 mA：4095 |
不可配置。 |
||
|
自定义 模拟量 I/O |
– 10...10 V：32767 0...10 V：32767 0...20 mA：32767 4...20 mA：32767 |
大于配置的最小值。配置的最大值必须大于配置的最小值。 |
||
|
* 参数缺省值 |
||||
如果您已物理连接电压信号的模拟量通道，并在 SoMachine 中将此通道配置用于电流信号，则可能会损坏模拟量电路。
|
注意 |
|
设备无法操作 |
|
确认模拟电路的物理线路与模拟量通道的软件配置兼容。 |
|
不遵循上述说明可能导致设备损坏。 |
可通过转换器硬件对数据采集提供模拟量到数字量转换速率。所有配置的模拟量 I/O 每隔 2 毫秒转换一次。
可以在模拟量 I/O 映射选项卡中定义和命名变量。此选项卡还提供其他信息，例如拓扑寻址。

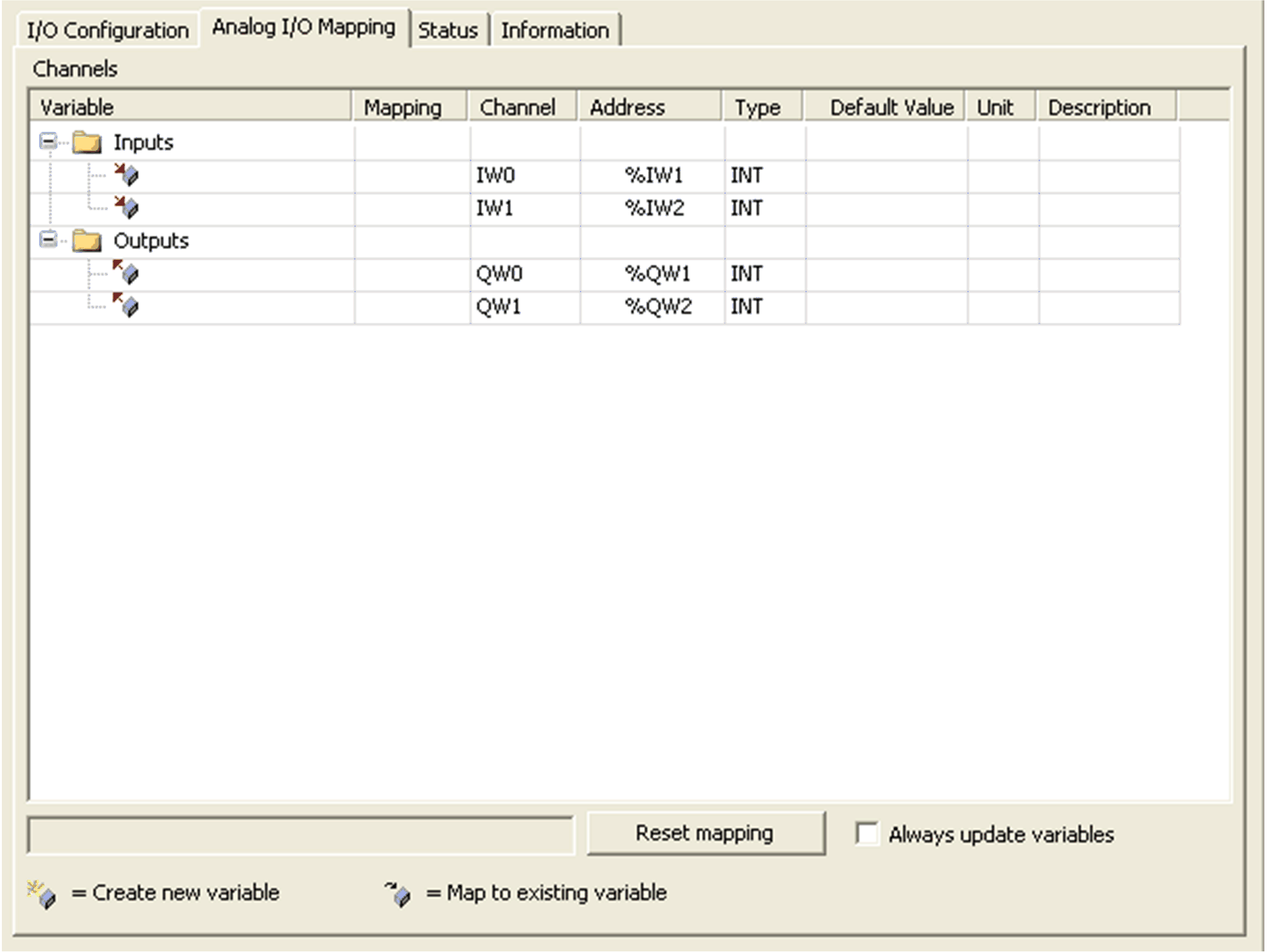

以下窗口显示了模拟量 I/O 映射选项卡：
下表描述了 I/O 映射配置：
|
变量 |
通道 |
类型 |
缺省值 |
描述 |
|---|---|---|---|---|
|
输入 |
IW0 |
INT |
– |
输入 0 的当前值 |
|
IW1 |
输入 1 的当前值 |
|||
|
输出 |
QW0 |
INT |
– |
输出 0 的当前值 |
|
QW1 |
输出 1 的当前值 |
