接地

概述

S-Panel PC 和 Enclosed PC 接地线与地面之间的接地电阻必须等于或小于 100 Ω。当使用长接地线时，应检测电阻，如果需要的话，将线缆更换为粗线缆，并将其放入导管中。

下表显示了线缆的最大长度：

线缆横截面积	最大线路长度
2.5 mm² (AWG 14)	30 米（98 英尺）
2.5 mm² (AWG 14)	60 米（196 英尺）环路

接地步骤

警告

意外的设备操作

o只使用下面所示的授权接地配置。

o确认接地电阻为 100 Ω 或更小。

o在给设备通电之前，测试接地连接的质量。接地线的过度噪声可能会干扰 Magelis 工业 PC 的运行。

不遵循上述说明可能导致人员伤亡或设备损坏。

S-Panel PC 接地端具有 2 个连接：

o直流供电电压

o接地器针

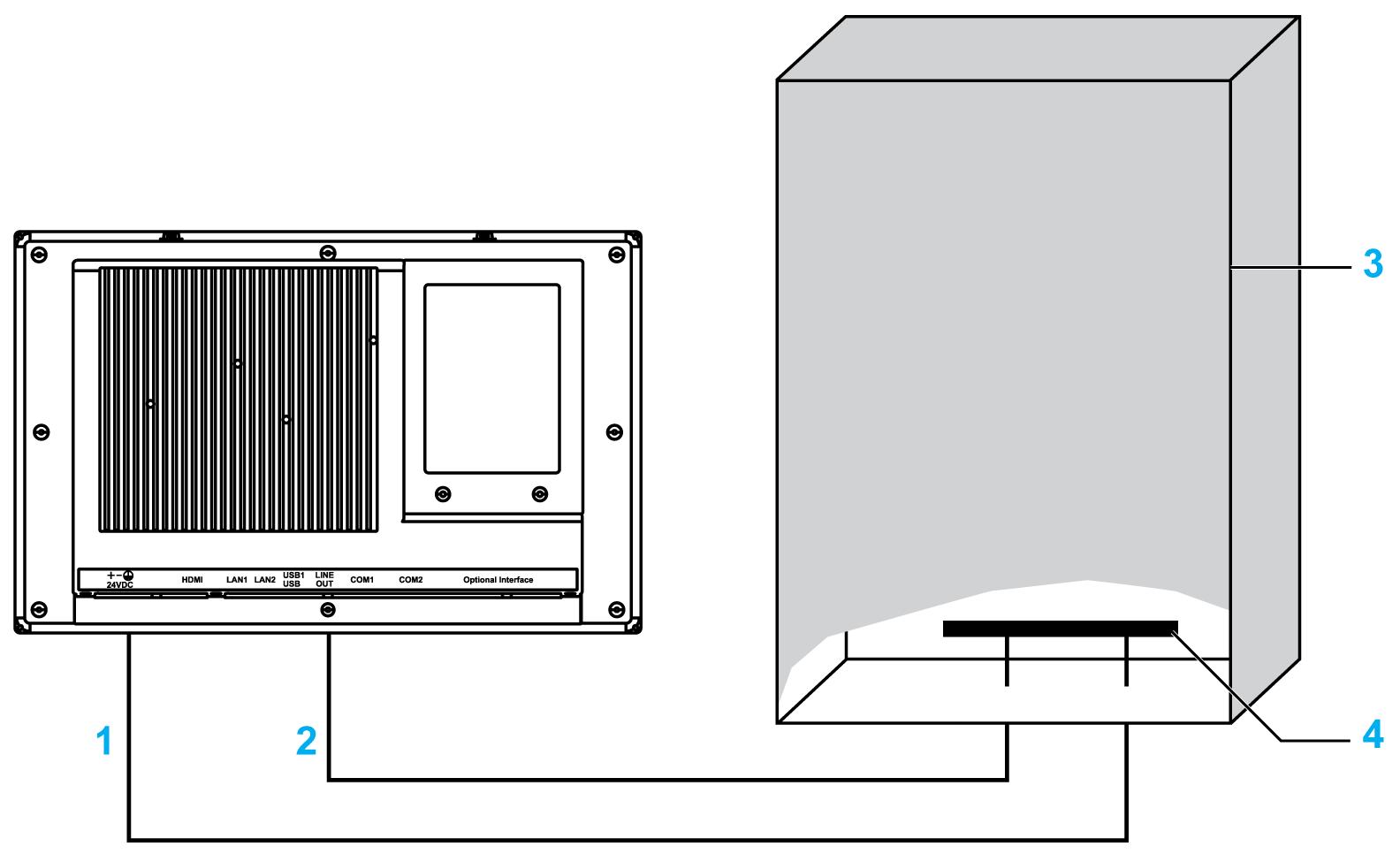

下图显示了 S-Panel PC：

1 电源电压

2 接地引脚（功能性接地引脚）

3 开关柜

4 接地排

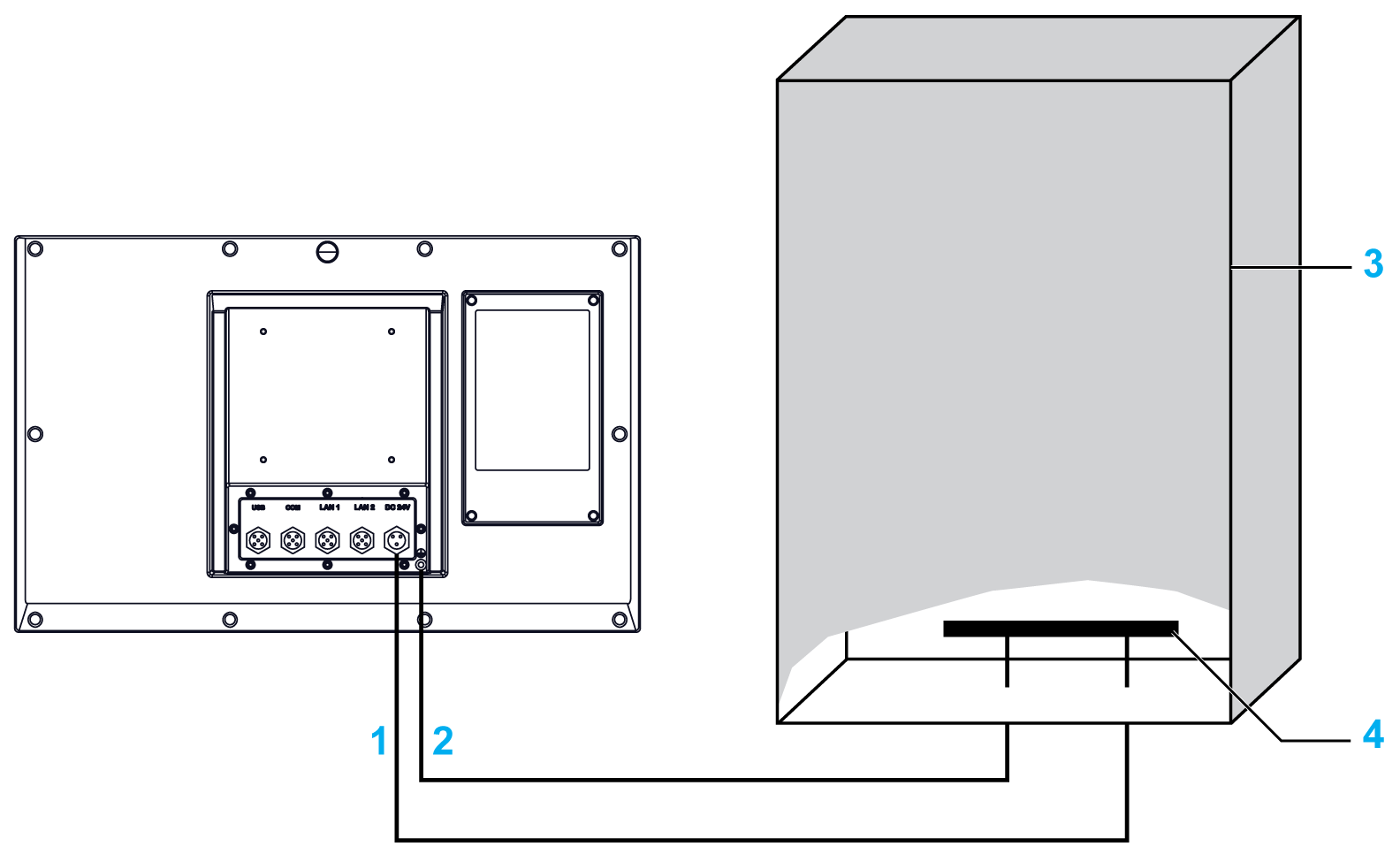

下图显示了 Enclosed PC：

1 电源电压

2 接地引脚（功能性接地引脚）

3 开关柜

4 接地排

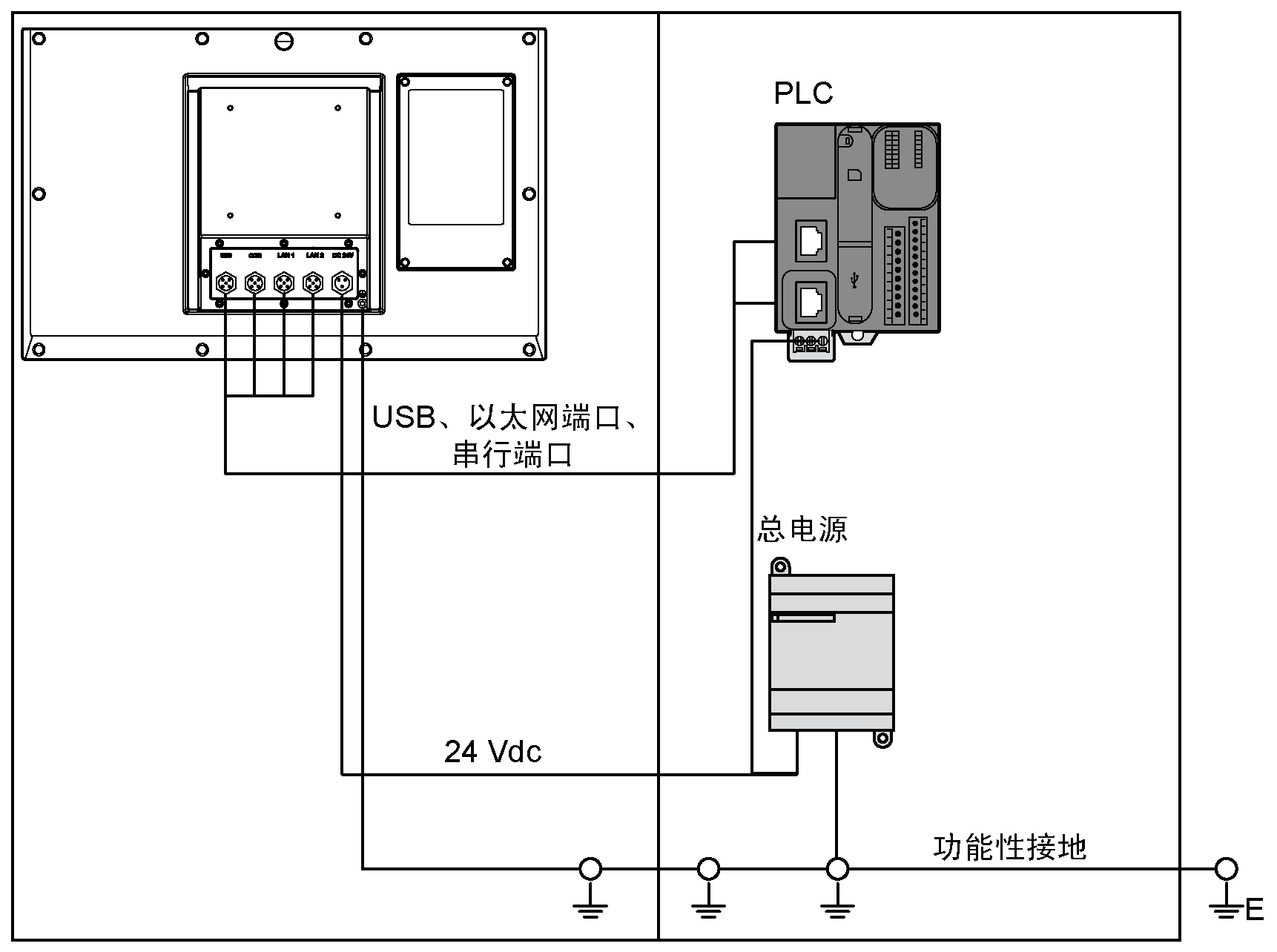

下图显示了 S-Panel PC：

注意：对于交流电源，使用交流电源模块。

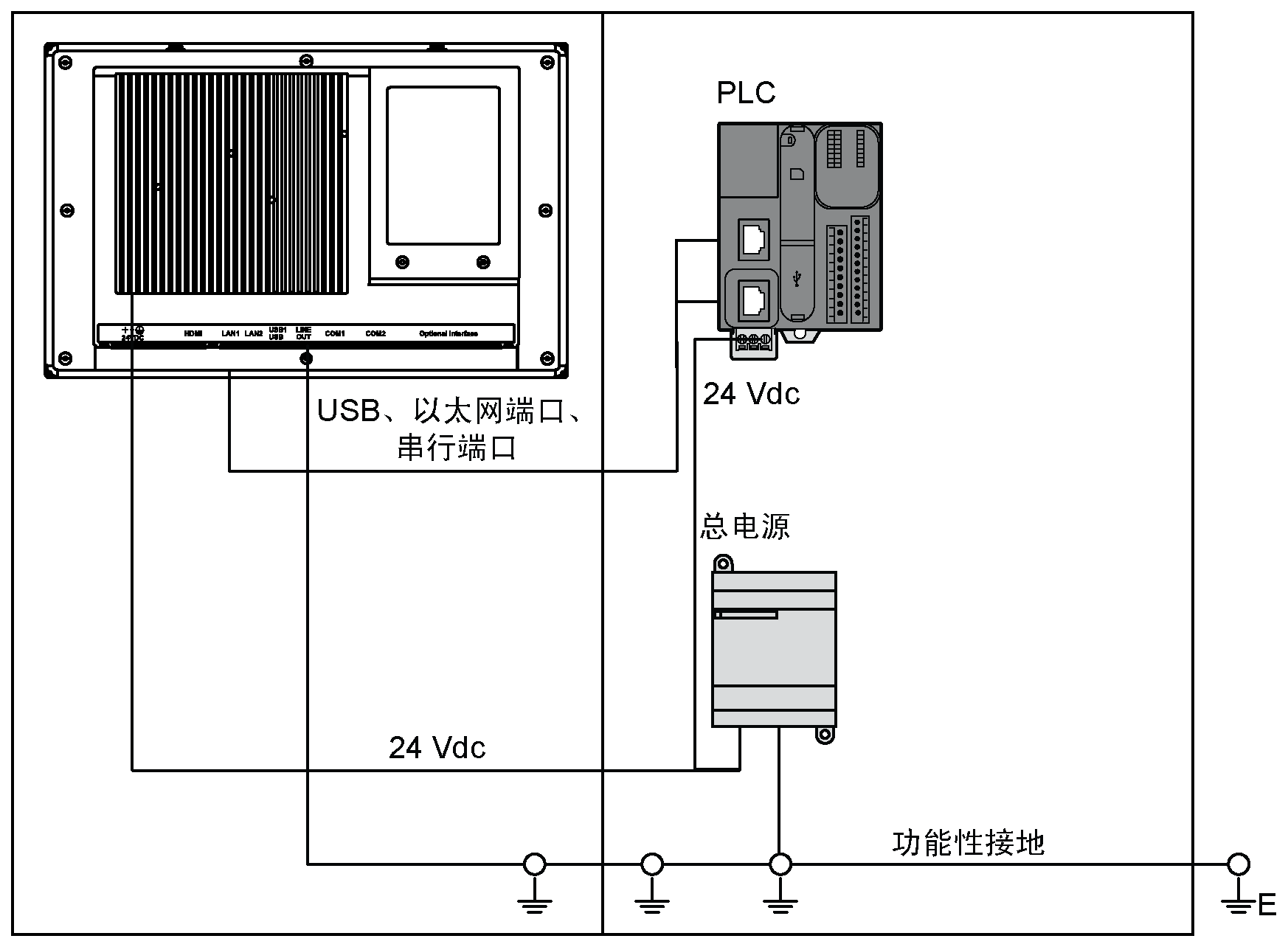

下图显示了 Enclosed PC：

步骤	操作
1	确保完成下列所有工作以进行系统接线：： o将机箱接地。 o确保所有机箱一起接地。 o将电源的接地端连接至机箱。 o将 S-Panel PC 的接地引脚连接至机箱。 o将 I/O 连接到控制器。 o将电源连接至 S-Panel PC。
2	确保接地电阻不超过 100 Ω。
3	将 SG 线连接至其他设备时，确保该系统/连接设计未形成接地回路。注意： SG 和接地螺钉是在 S-Panel PC 内部连接的。
4	使用 2.5 mm² (AWG 14) 导线进行接地连接。请确保连接点尽量靠近 S-Panel PC，导线尽可能短。

接地 I/O 信号线路

危险

危险场所存在爆炸危险

请勿在危险场所使用本产品。

不遵循上述说明将导致人员伤亡。

电磁辐射可能会干扰 S-Panel PC 和 Enclosed PC 的控制通讯。

警告

意外的设备操作

o如果需要在电力线或无线电设备附近连接 I/O 线，应使用屏蔽电缆并将屏蔽的一端连接到 Magelis 工业 PC 接地连接螺钉。
