HMIYMIN4GEU1 和 HMIYMIN4GUS1 属于工业通讯模块。
HMIYMIN4GEU1 是适用于欧洲和亚洲频率的 mini PCIe GPRS 4G 模块。该套件包含 SIM 卡托和外部天线。
HMIYMIN4GUS1 是适用于北美频率的 mini PCIe GPRS 4G 模块。该套件包含 SIM 卡托和外部天线。

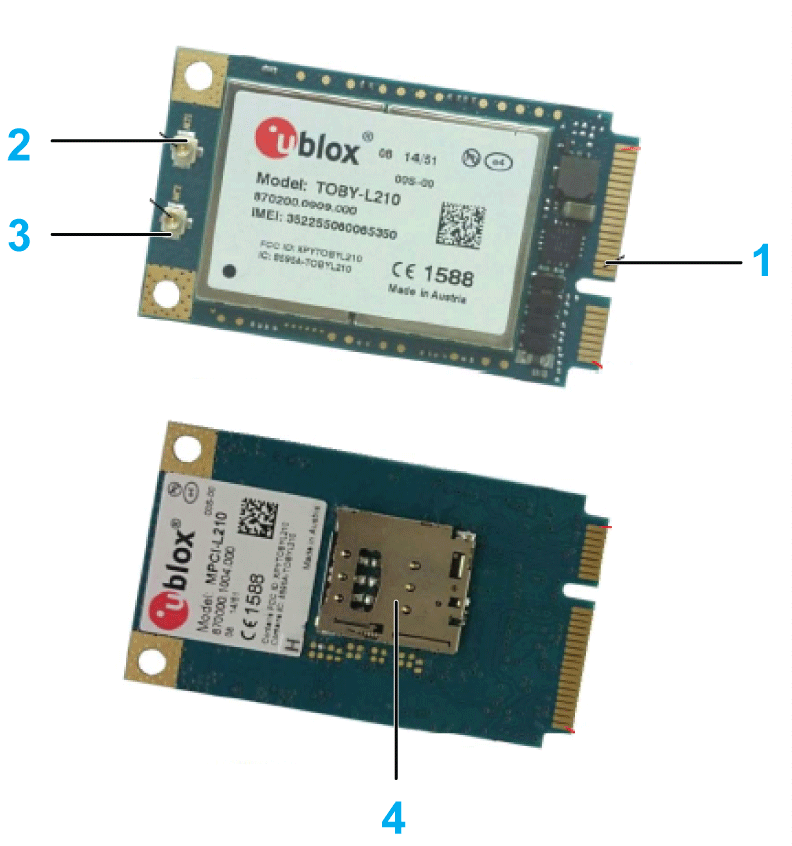

下图显示了 mini PCIe GPRS 4G 接口：
1 mini PCIe 连接器
2 RF 主天线连接器（连接到 S-Panel PC 时使用此连接器）
3 RF 分集天线连接器
4 SIM 卡托
下表显示了技术数据：
|
特性 |
值 |
|---|---|
|
一般信息 |
|
|
总线类型 |
SIM 卡 |
|
功耗 |
3.3 Vdc x 2.6 A |
|
可选温度 |
0...45 °C (113 °F) |
|
部件号 |
描述 |
S-Panel PC |
Enclosed PC |
|---|---|---|---|
|
HMIYMIN4GUS1 |
4G 接口（美国），1 根天线 |
有 |
不适用 |
|
HMIYMIN4GEU1 |
4G 接口（欧盟国家/亚洲），1 根天线 |
有 |

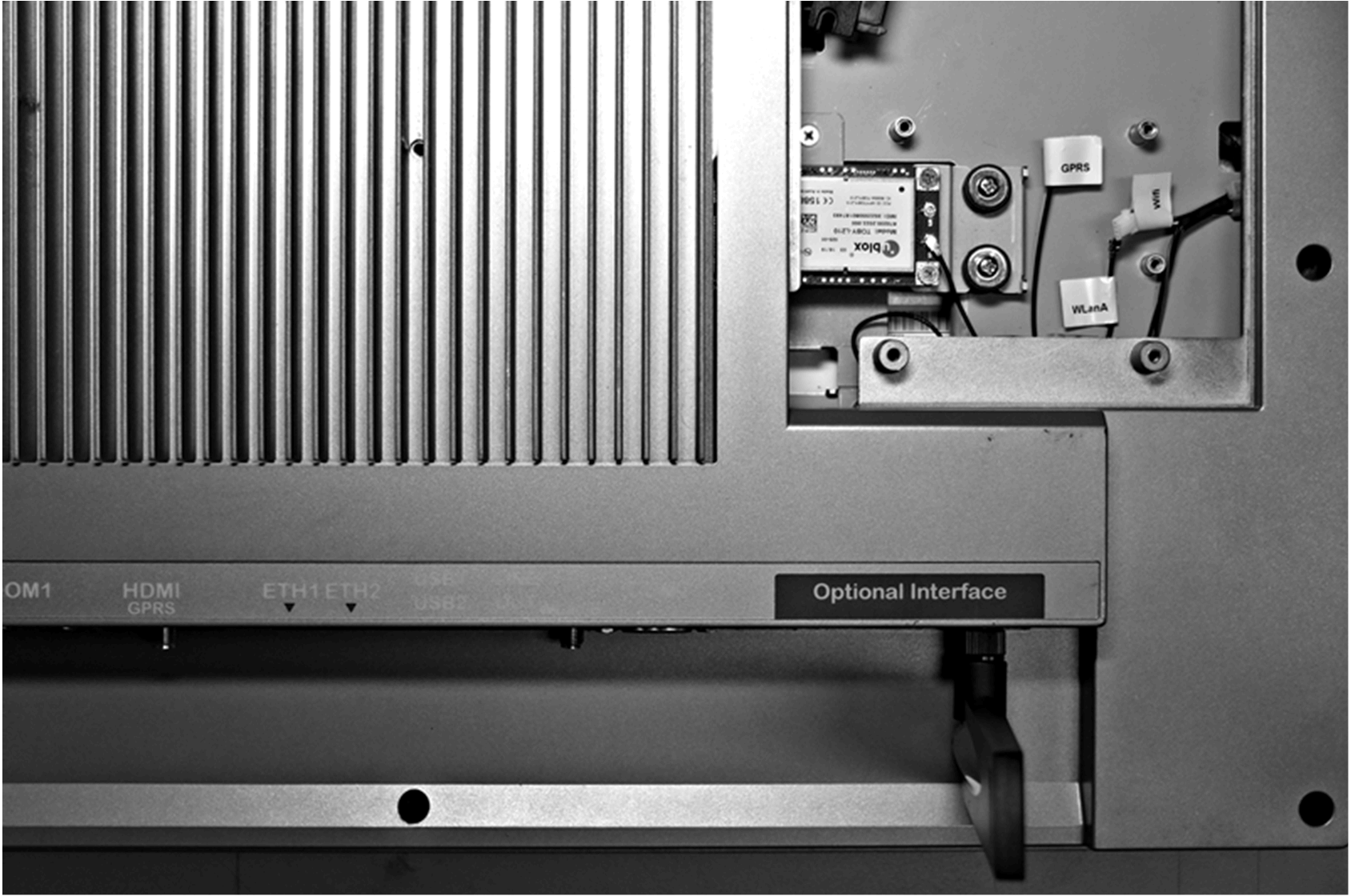

S-Panel PC 和 HMIYMIN4GUS1：

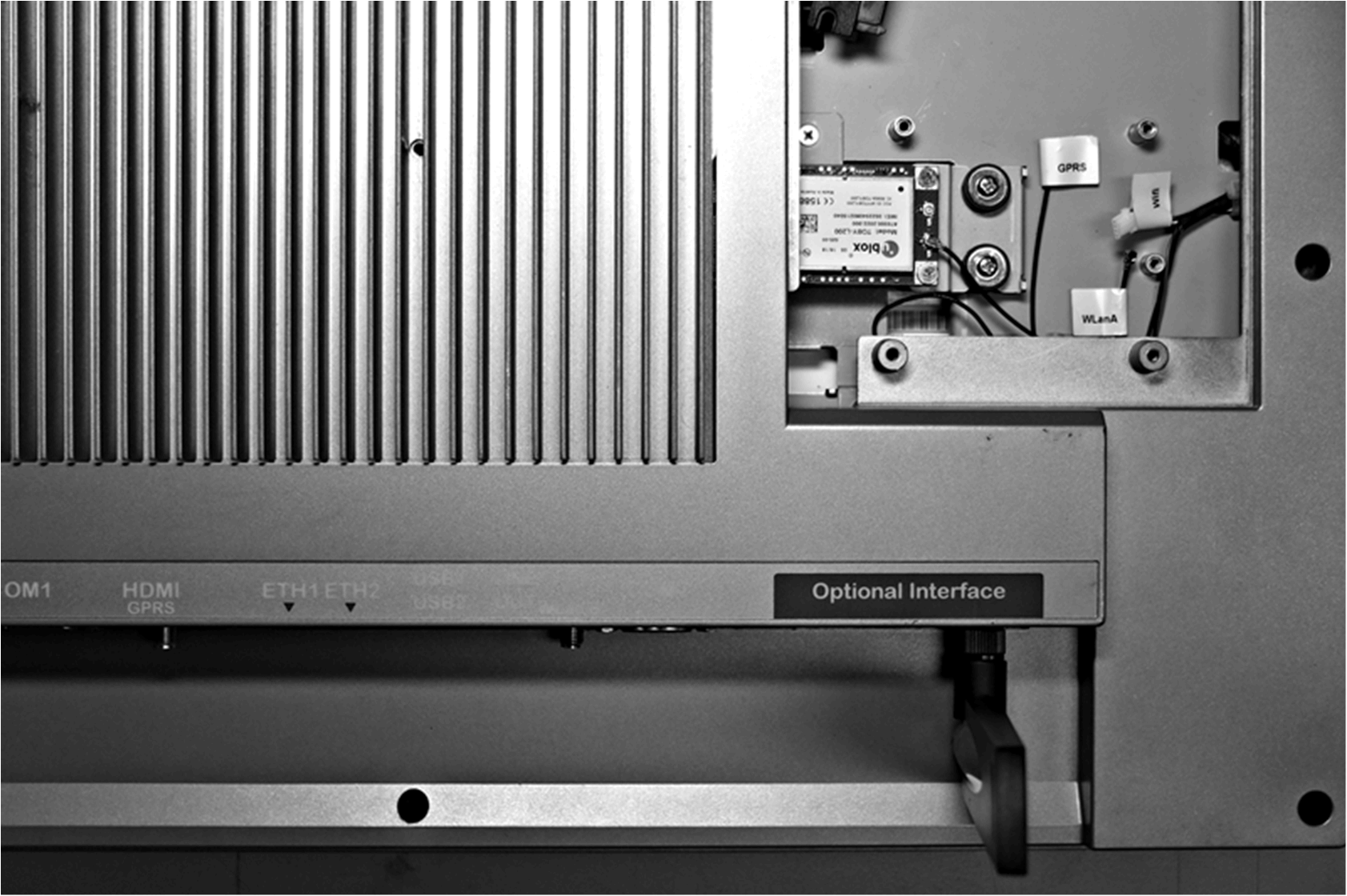

S-Panel PC 和 HMIYMIN4GEU1：
在安装或移除 mini PCIe 卡之前，按正常顺序关闭 Windows 操作系统，然后断开设备电源。
|
注意 |
|
静电释放 |
|
尝试拆除 Magelis 工业 PC 盖之前，采取必要的静电释放防护措施。 |
|
不遵循上述说明可能导致设备损坏。 |
|
|
|
过转矩和硬件松动 |
|
o在旋紧安装紧固件、机箱、附件或端子块螺钉时，扭矩不得超过 0.5 Nm（4.5 磅英寸）。固定螺钉时如果用力过猛容易损坏安装紧固件。 o紧固或拆除螺钉时，确保它们不会掉落到 Magelis 工业 PC 机壳中。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
注意： 执行此过程前关闭所有电源。
|
步骤 |
操作 |
|---|---|
|
1 |

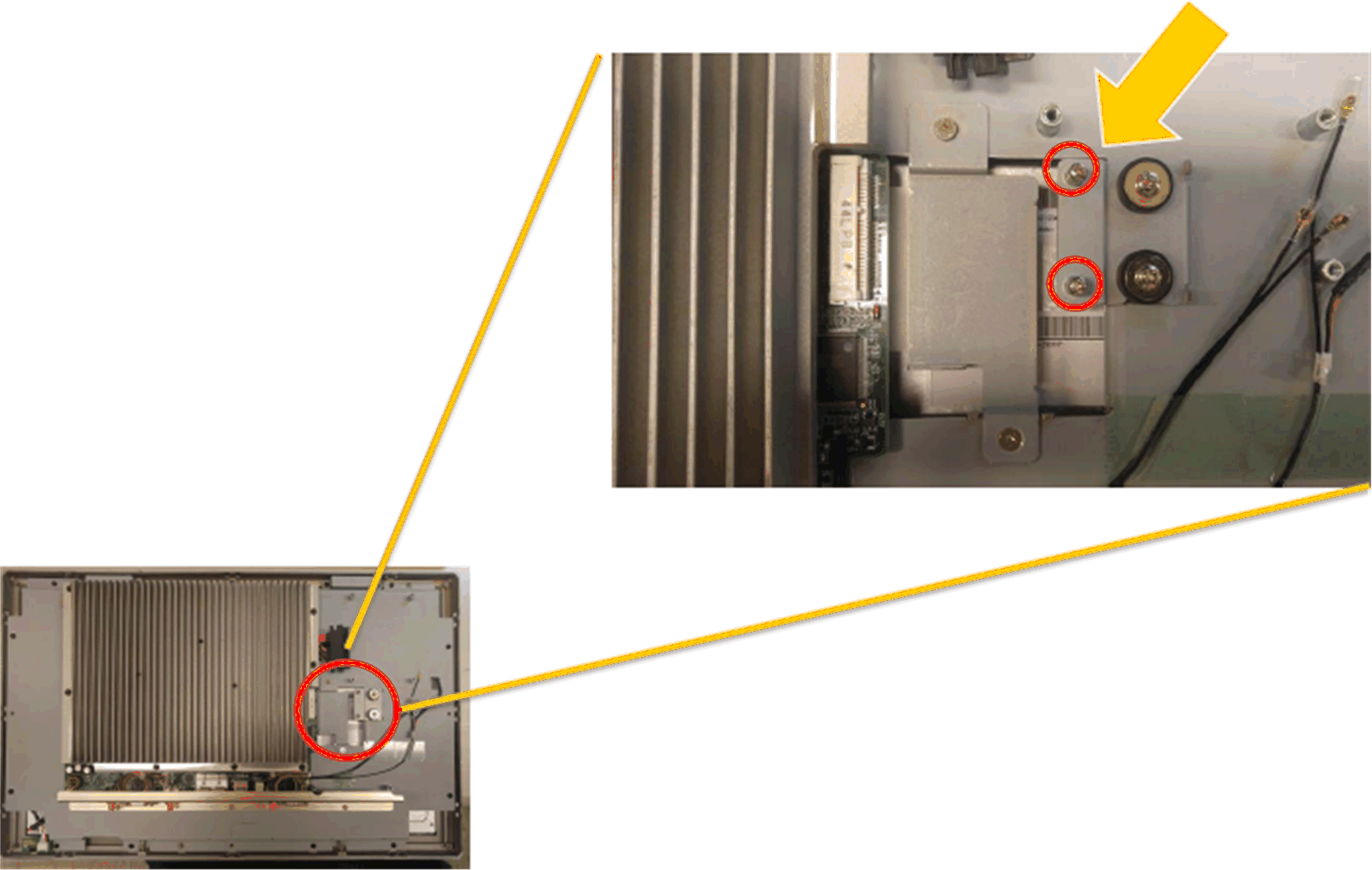

拧下主螺钉：
|
|
2 |

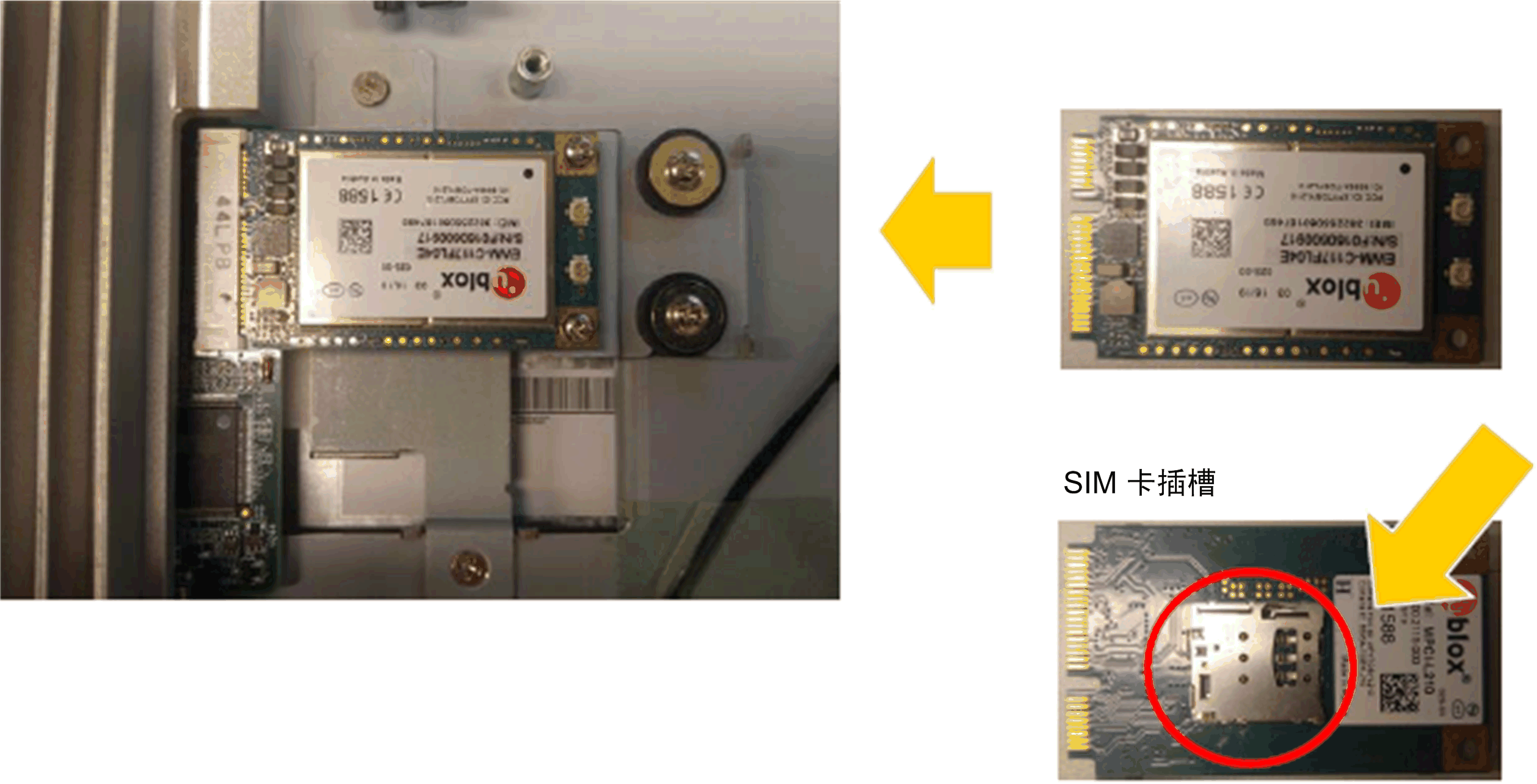

安装 4G mini PCIe 卡：
|
|
3 |

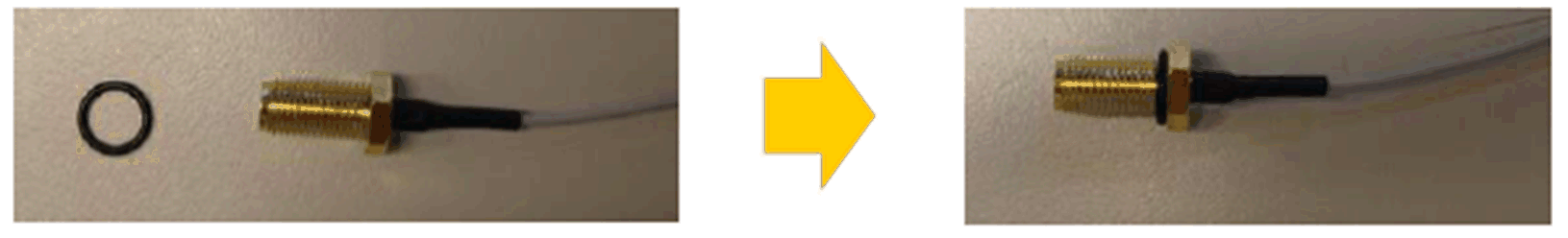

将环放置到 SMA 电缆中：
|
|
4 |
将 SMA 电缆放置到支架中：
|
|
5 |

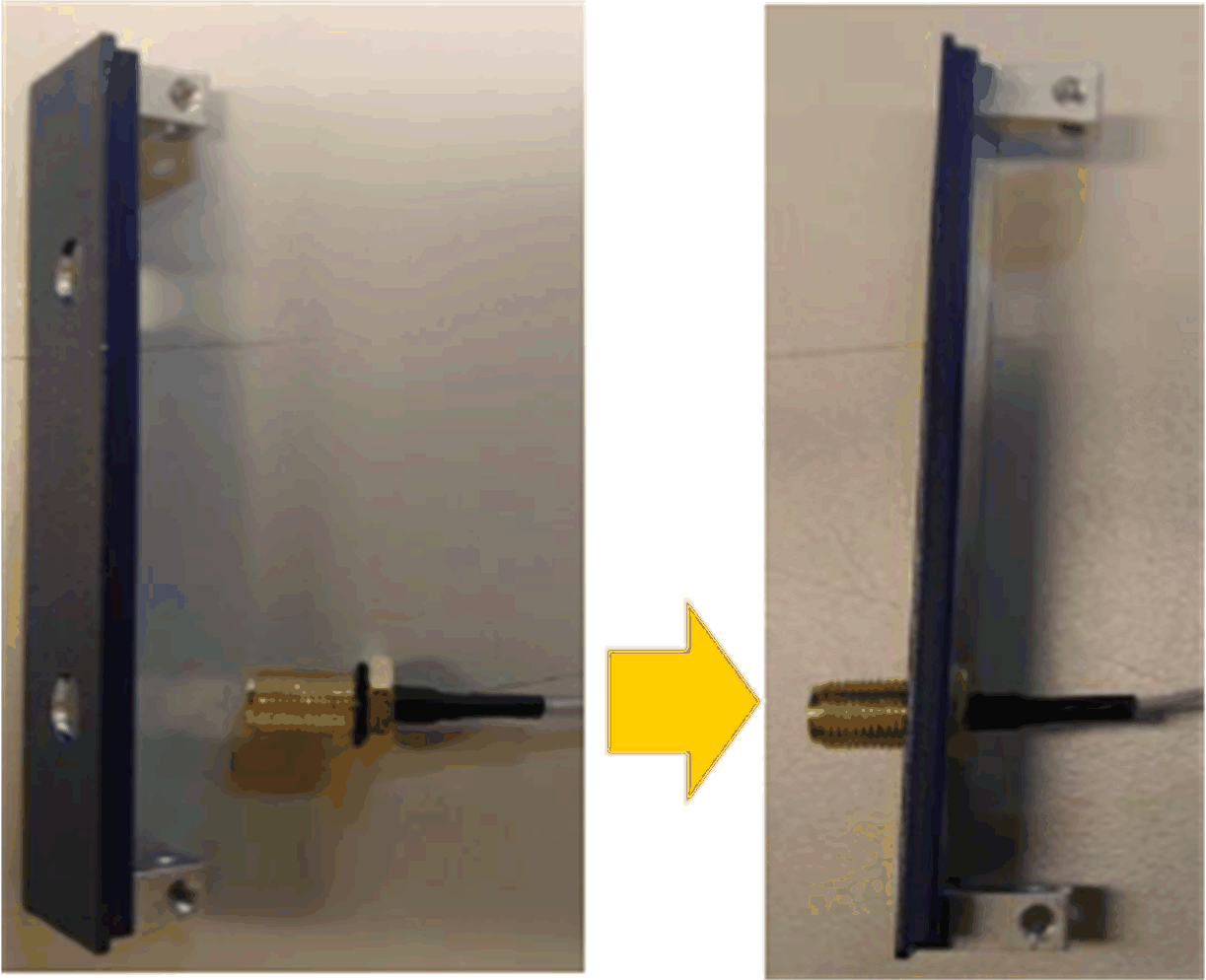

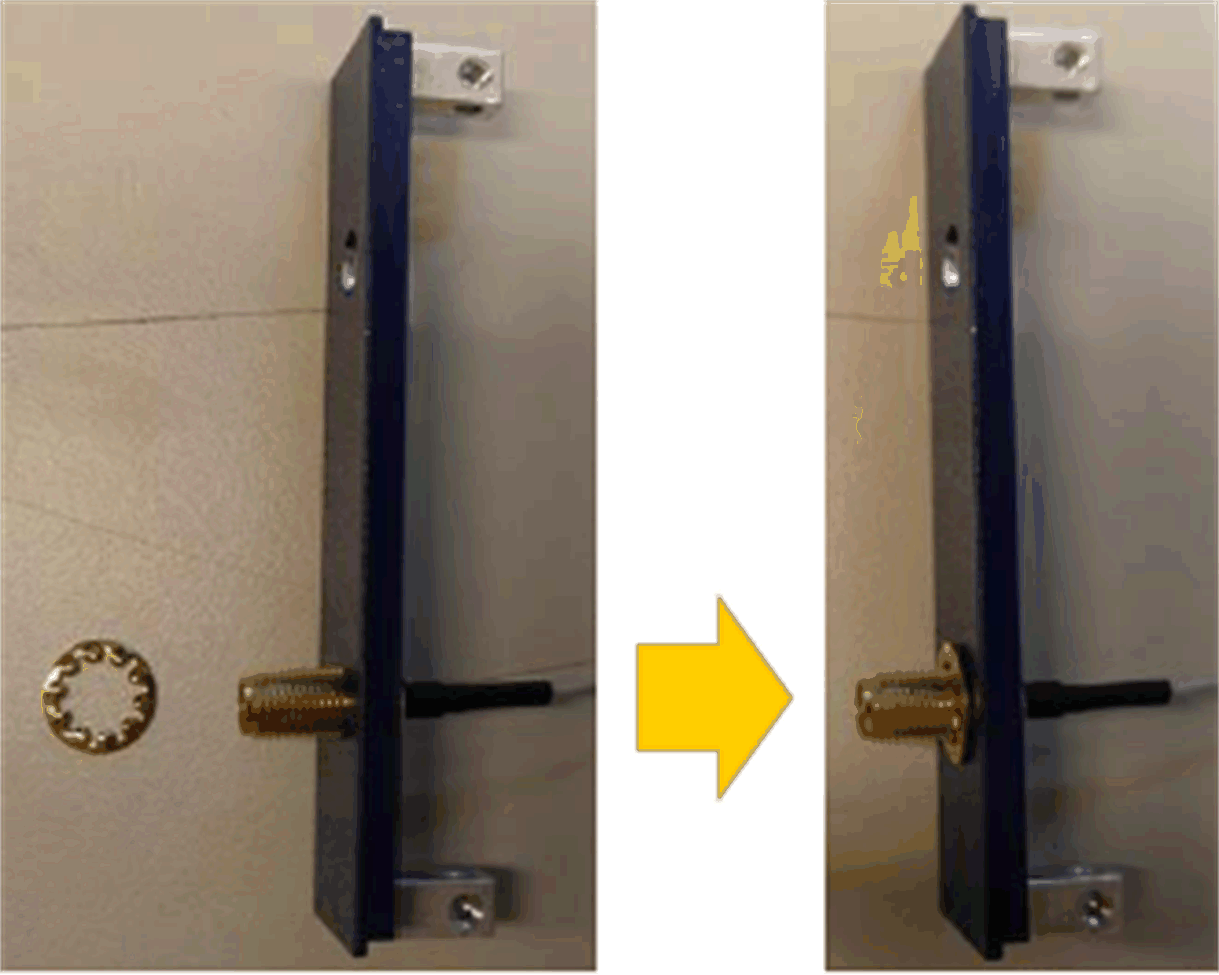

将垫圈放置到 SMA 连接器中：
|
|
6 |

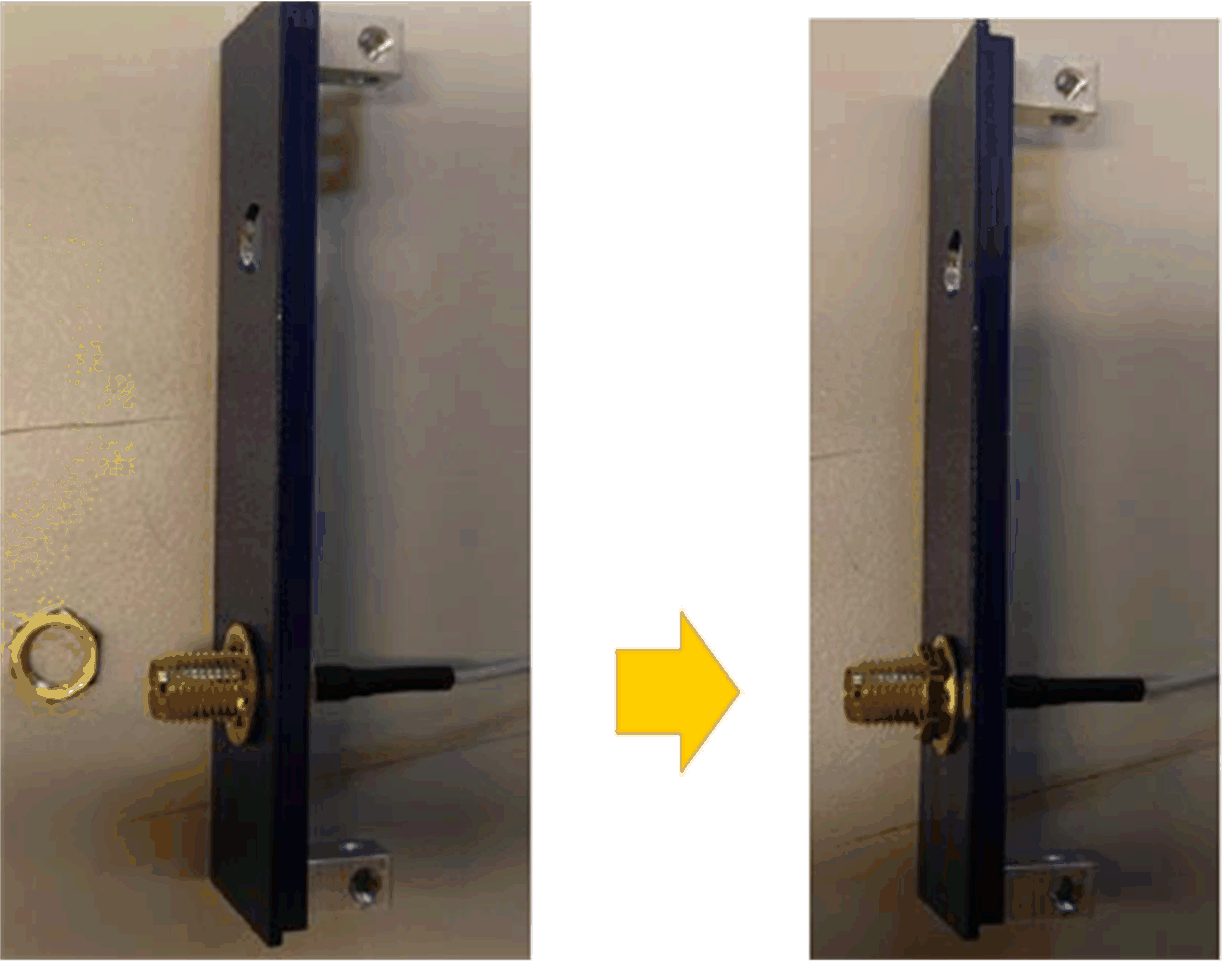

组合螺母：
|
|
7 |

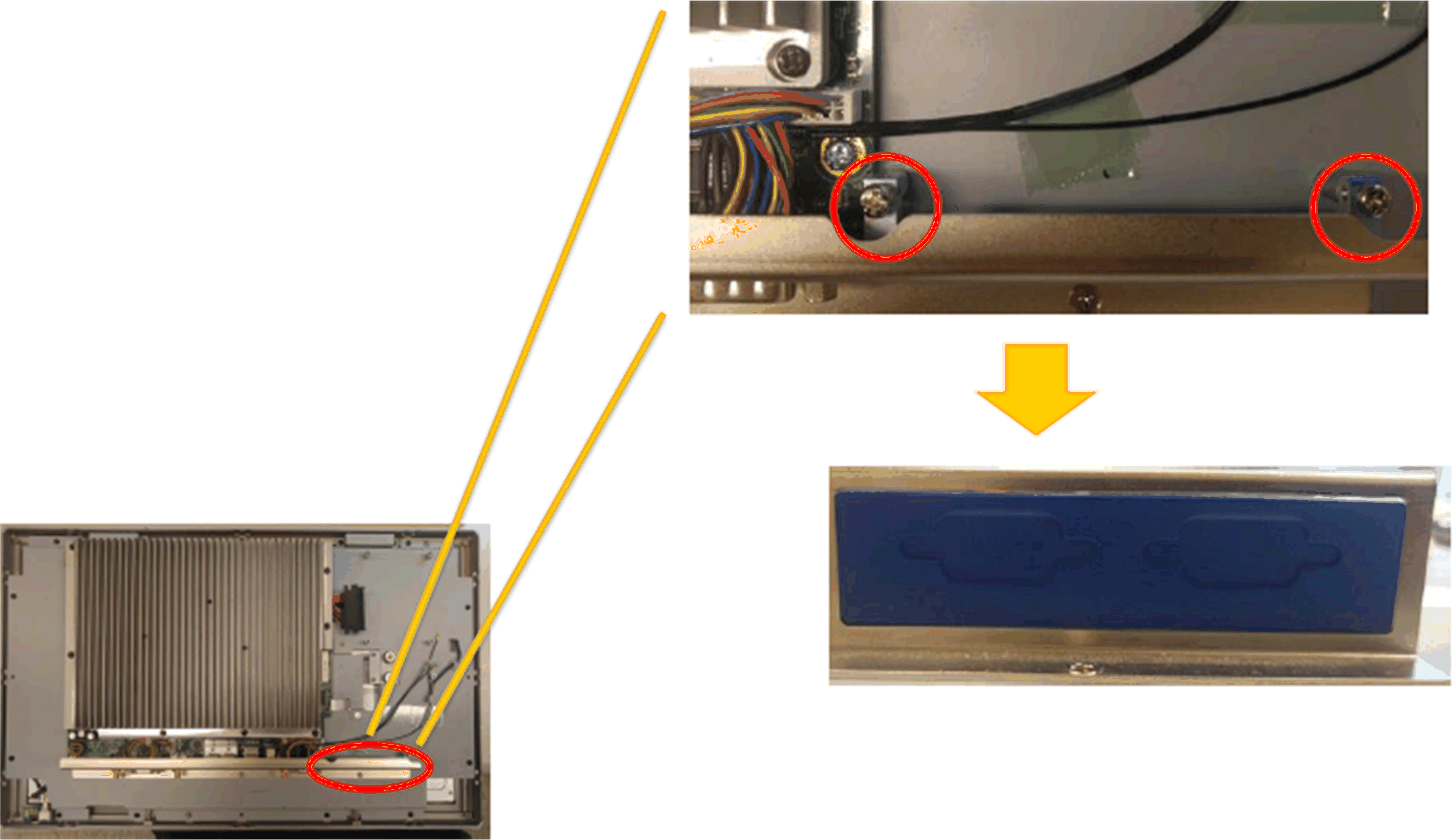

拆下选配的接口支架：
|
|
8 |

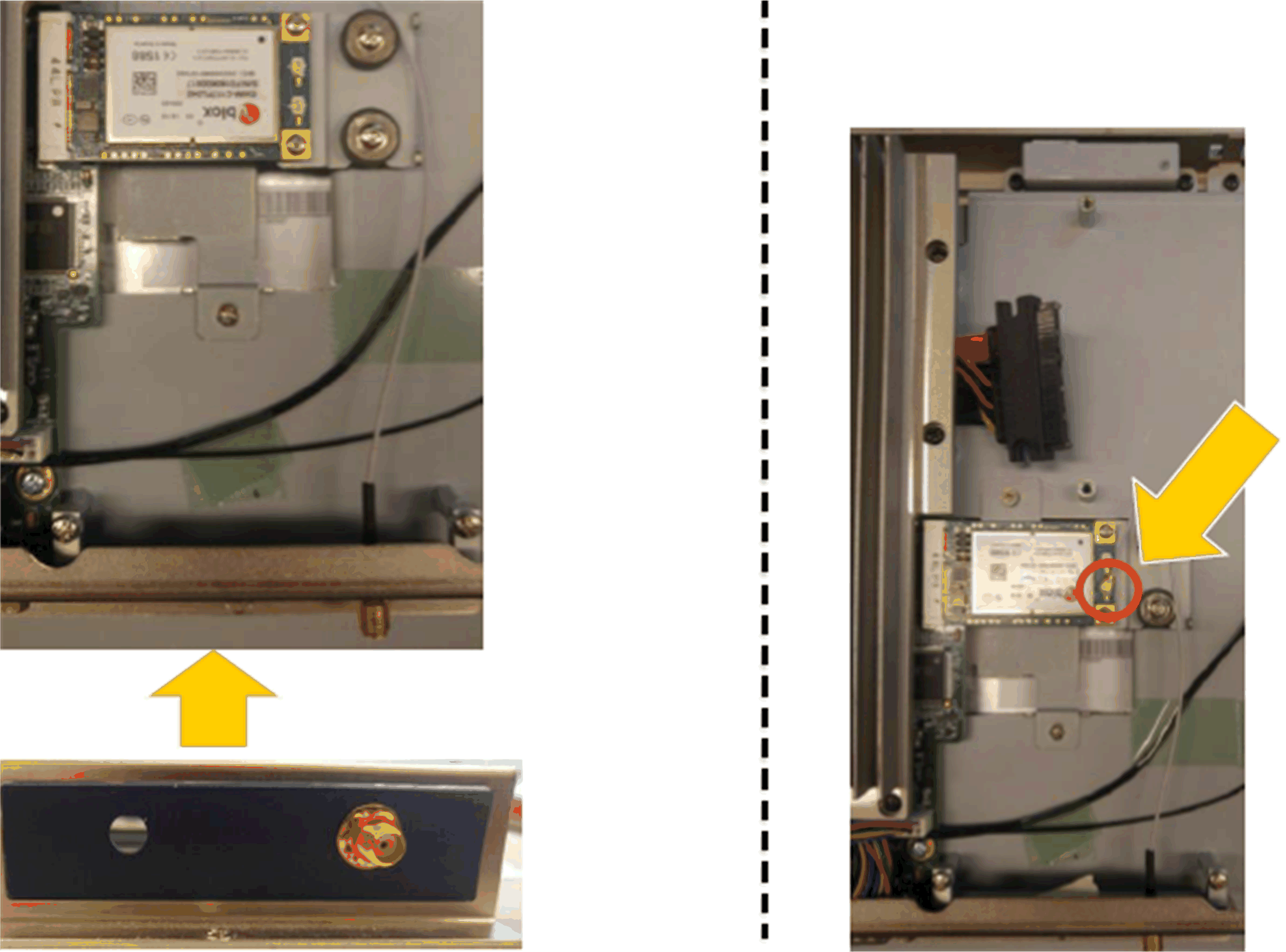

安装天线接口支架并连接电缆：
WLanA/ANT1：支持 Tx 和 Rx，提供主天线接口。 注意： 使用连接了外部电缆的 mini PCIe 卡时，请安装电缆夹或其他装置来固定电缆。 |
|
9 |

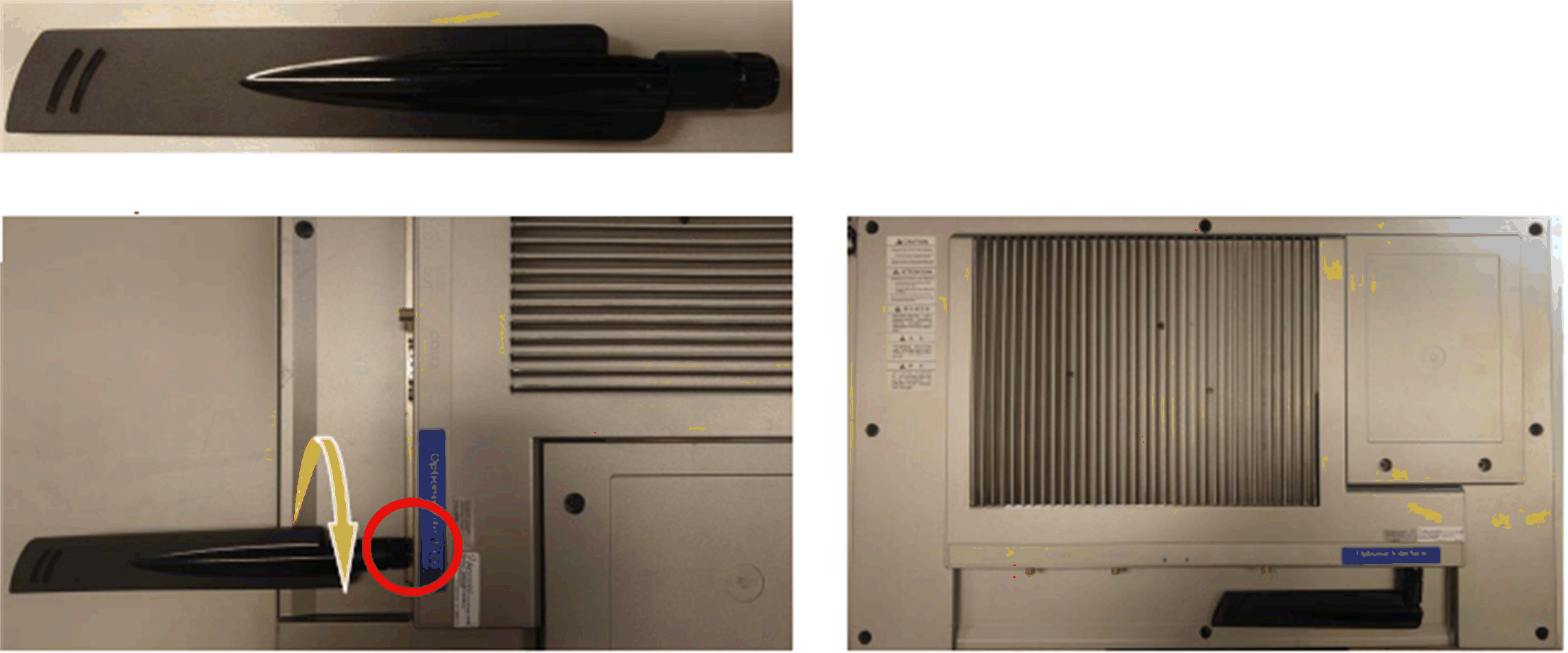

锁定天线：
|
|
10 |
连接预装的 SMA 电缆：

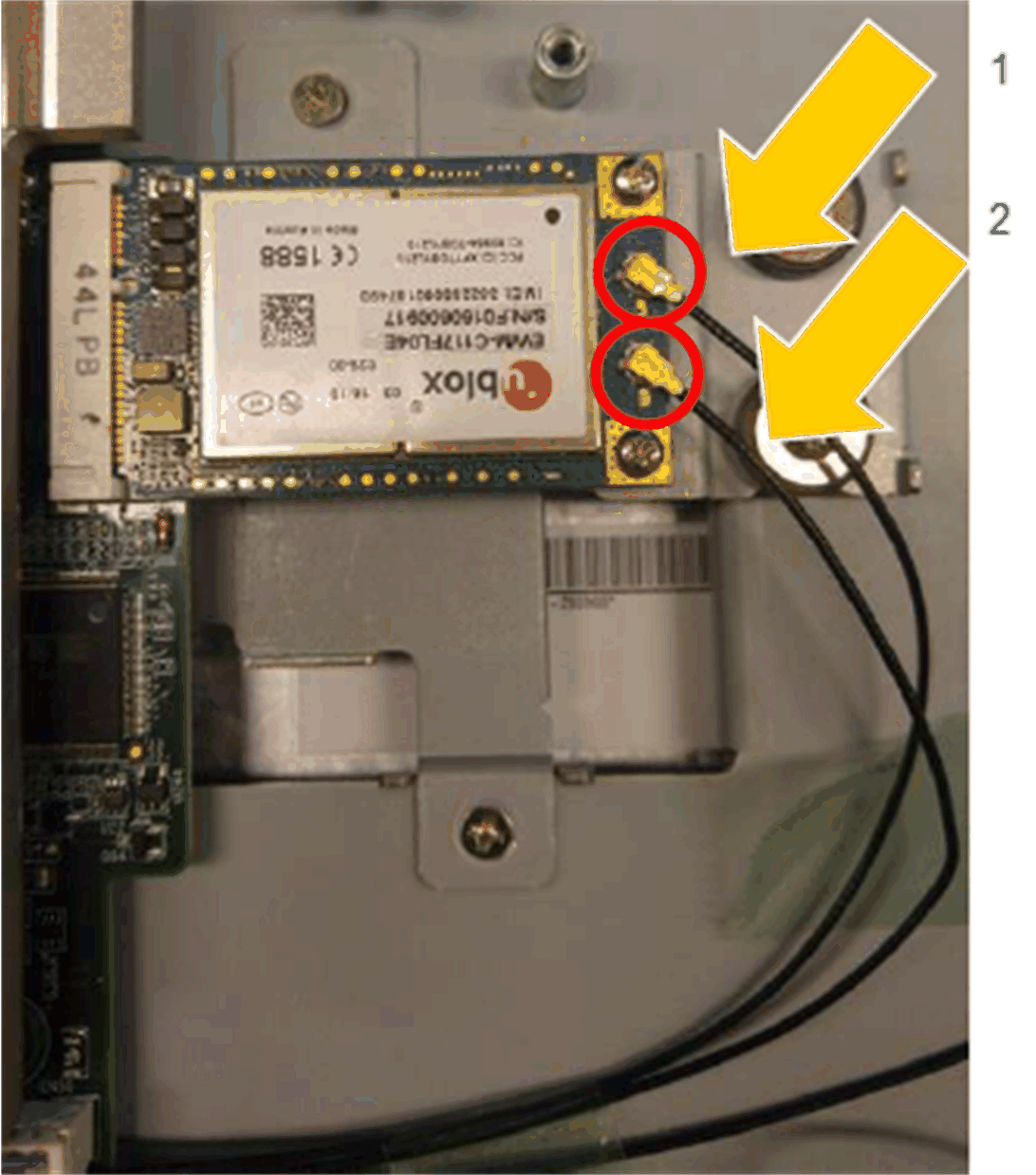

1 WLanB/ANT2：对于 LTE MIMO 2 x 2 和 3G Rx 分集配置，仅支持 Rx。 2 WLanA/ANT1：支持 Tx 和 Rx，提供主天线接口。 |
在将接口安装到 S-Panel PC 中之前，先安装驱动程序。S-Panel PC 的 USB 存储盘随附有驱动程序安装介质。接口安装完成后，您可以通过设备管理器检查接口是否正确安装到系统中。
