Profibus DP 接口描述

简介

HMIYMINPRO1 属于与现场总线协议模块通讯的工业通讯模块（Profibus DP 从站或主站）。它与 mini PCIe 卡兼容。

注意：下载固件和配置。使用配置软件 SYCON.net (HILSCHER CIFX 90E-DP\ET\F\MR\ADVA/+ML) 中的相应主站或从站 DTM。

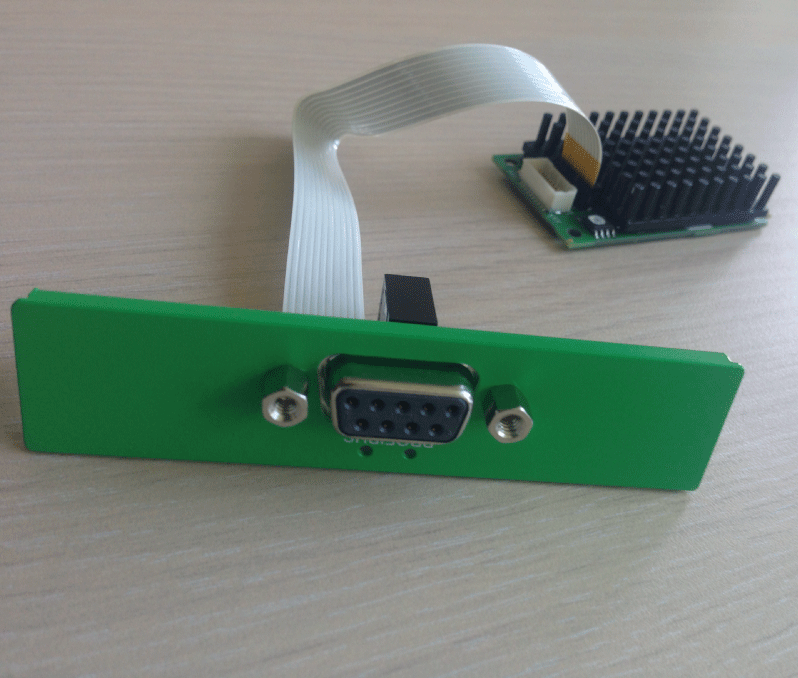

下图显示了 Profibus DP 接口：

Profibus DP 接口描述

下表显示了 Profibus DP 接口的技术数据：

Profibus DP 规格

下表显示了 Profibus DP 规格：

注意：如要配置主站，需要具有 GSD 文件（设备描述文件）。所用主站中的设置必须符合从站中的设置才能建立通讯。主要参数为：站地址、ID 号、波特率和配置数据（输出和输入长度的配置数据）。

连接

此接口用于通过电缆将 S-Panel PC 连接至远程设备。此连接器为 D-Sub 9 针插头连接器。

如果使用较长的 PLC 电缆连接到 S-Panel PC，电缆和面板之间可能存在电位差，即使两者都已接地。

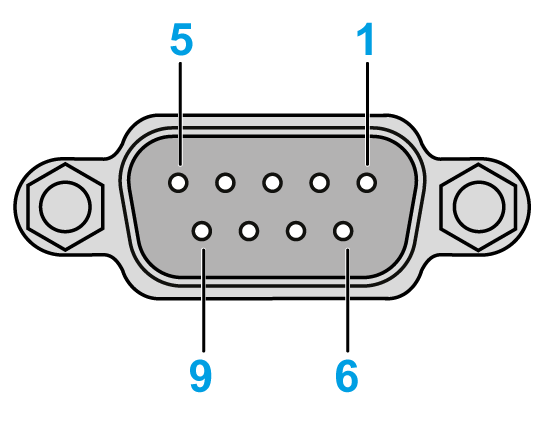

下表显示了 D-Sub 9 针连接器的引脚分配：

针脚	分配	描述
1	–	–
2	–	–
3	RxD/TxD-P	接收/发送数据-P 连接 B 插头
4	–	–
5	GND	参考电位
6	VP	正电源电压
7	–	–
8	RxD/TxD-N	接收/发送数据-N 连接 A 插头
9	–	–

通信电缆承受的重量或压力过大可能导致设备连接中断。

小心

断电

o确保通讯连接不对 Magelis 工业 PC 的通讯端口造成过大应力。

o将通讯电缆牢固地连接到面板或机柜。

o只使用状况良好、带锁定系统的 D-Sub 9 针电缆。

不遵循上述说明可能导致人身伤害或设备损坏。

兼容性表

部件号	描述	S-Panel PC
HMIYMINPRO1	Profibus w/NVRAM 接口，128 Mb + ML	有

电缆铺设

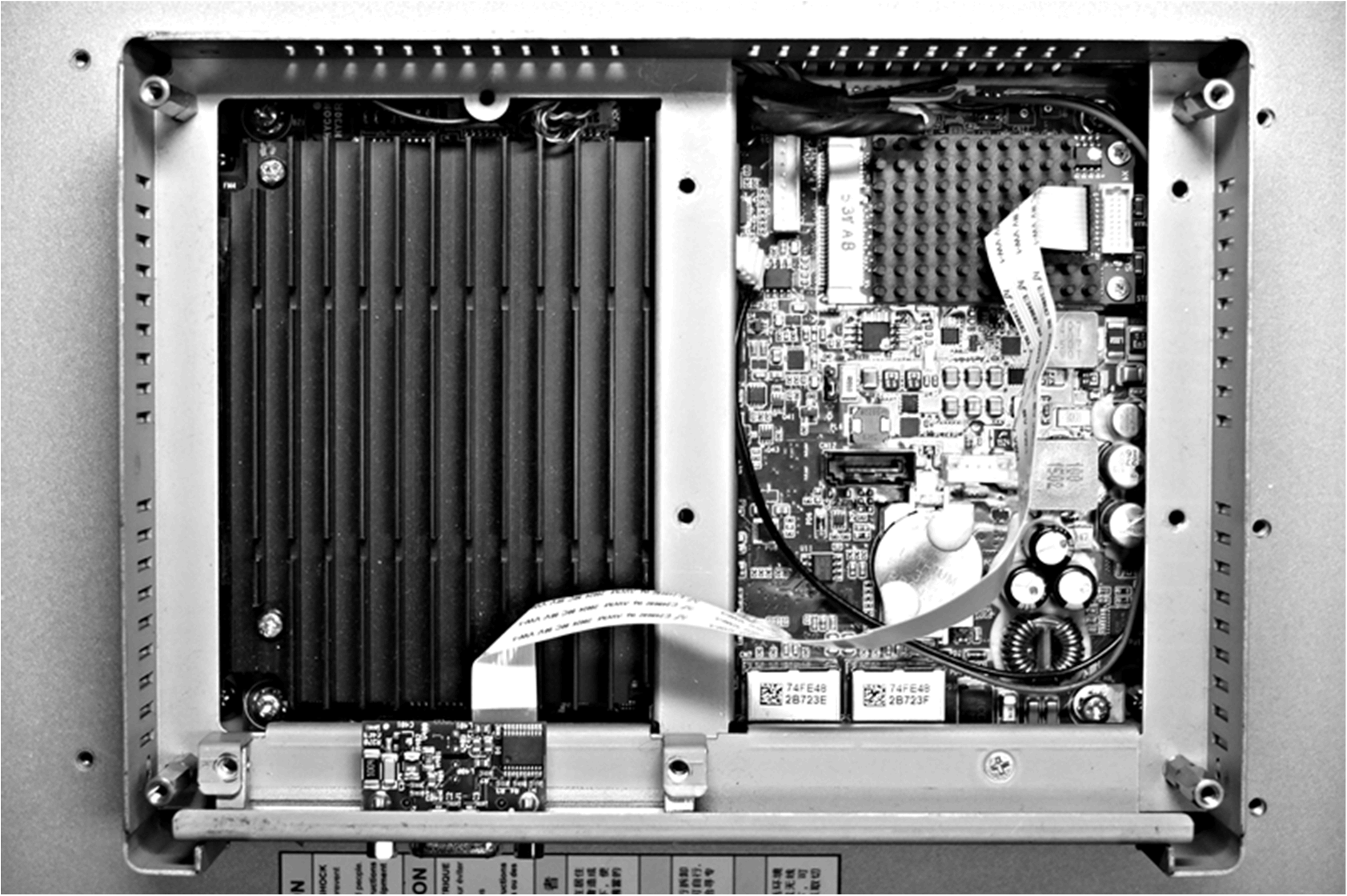

S-Panel PC：

设备管理器和硬件的安装

在将接口安装到 S-Panel PC 中之前，先安装驱动程序。包装中随附有驱动程序安装盘。接口安装完成后，您可以通过设备管理器检查接口是否正确安装到系统中。
