HMIYMINVGADVID1（2 x VGA 接口）属于工业模块。它与 mini PCIe 卡兼容。Video Graphic 卡支持全高清 1920 x 1080 和双显示器模式。可以通过两个 VGA 端口显示两个不同的屏幕图像（DVI-D 是首个 VGA 的克隆图像）。.
HMIYMINVGADVID1（1 x DVI-D 接口）属于工业模块。它与 mini PCIe 卡兼容。DVI-D 连接器需要一个外部接口插槽。
HMIYMINDVII1（1 x DVI-I 接口）属于工业模块。它与 mini PCIe 卡兼容。DVI-I 连接器需要一个外部接口插槽。数字信号和模拟信号都通过 DVI-I 连接器提供，利用 Y 型电缆（带 3 个连接器的电缆）使两个显示器连接相同的图像，从而将 DVI-I 连接器转换为一个 DVI-D 连接器和一个 VGA 连接器。
|
部件号 |
描述 |
S-Panel PC |
|---|---|---|
|
HMIYMINVGADVID1 |
接口，1 x DVI-D，2 x VGA |
有(1) |
|
HMIYMINDVII1 |
1 x DVI-I 接口 |
有 |
|
(1) 仅支持一个接口支架；配备有 2 x VGA 或 DVI-D 支架。 |
||

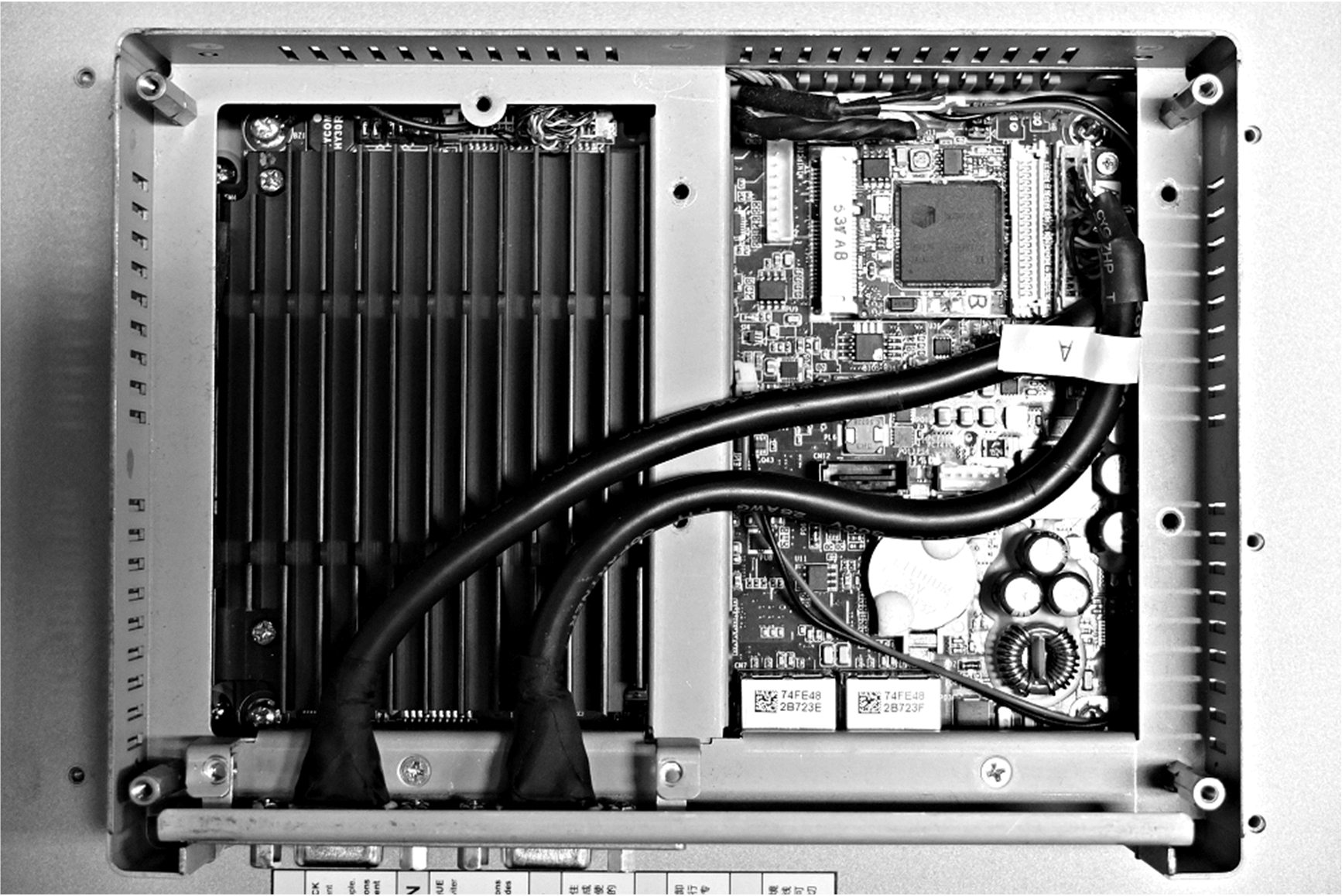

S-Panel PC 和 HMIYMINVGADVID1 （具有 2 x VGA）：

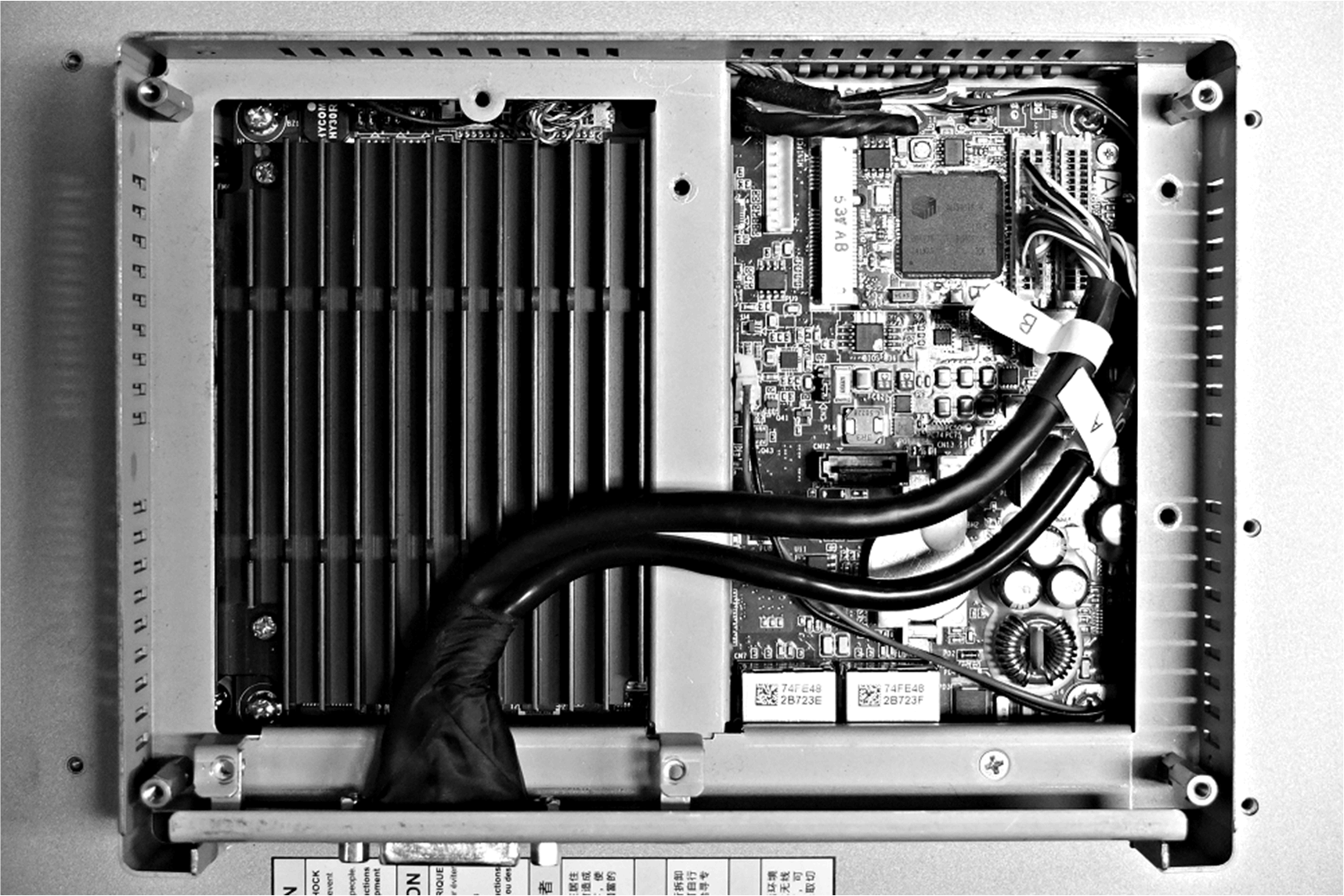

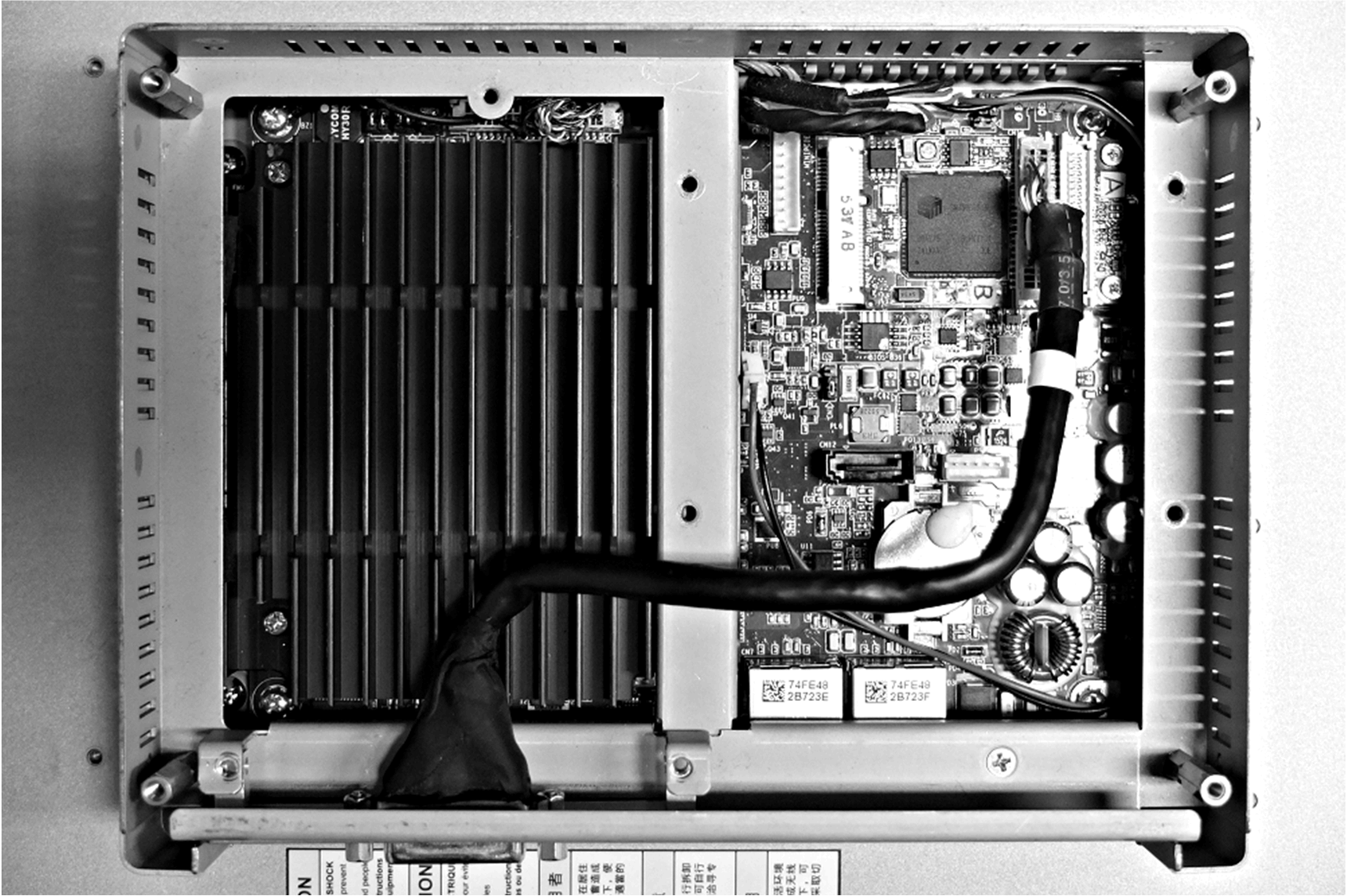

S-Panel PC 和 HMIYMINVGADVID1 （具有 1 x DVI-D）：
S-Panel PC 和 HMIYMINDVII1：
在安装或移除 mini PCIe 卡之前，按正常顺序关闭 Windows 操作系统，然后断开设备电源。
|
注意 |
|
静电释放 |
|
尝试拆除 Magelis 工业 PC 盖之前，采取必要的静电释放防护措施。 |
|
不遵循上述说明可能导致设备损坏。 |
|
|
|
过转矩和硬件松动 |
|
o在旋紧安装紧固件、机箱、附件或端子块螺钉时，扭矩不得超过 0.5 Nm（4.5 磅英寸）。固定螺钉时如果用力过猛容易损坏安装紧固件。 o紧固或拆除螺钉时，确保它们不会掉落到 Magelis 工业 PC 机壳中。 |
|
不遵循上述说明可能导致人身伤害或设备损坏。 |
注意： 执行此过程前关闭所有电源。
下表介绍了如何安装 VGA 或 DVI 接口：
|
步骤 |
操作 |
|---|---|
|
1 |

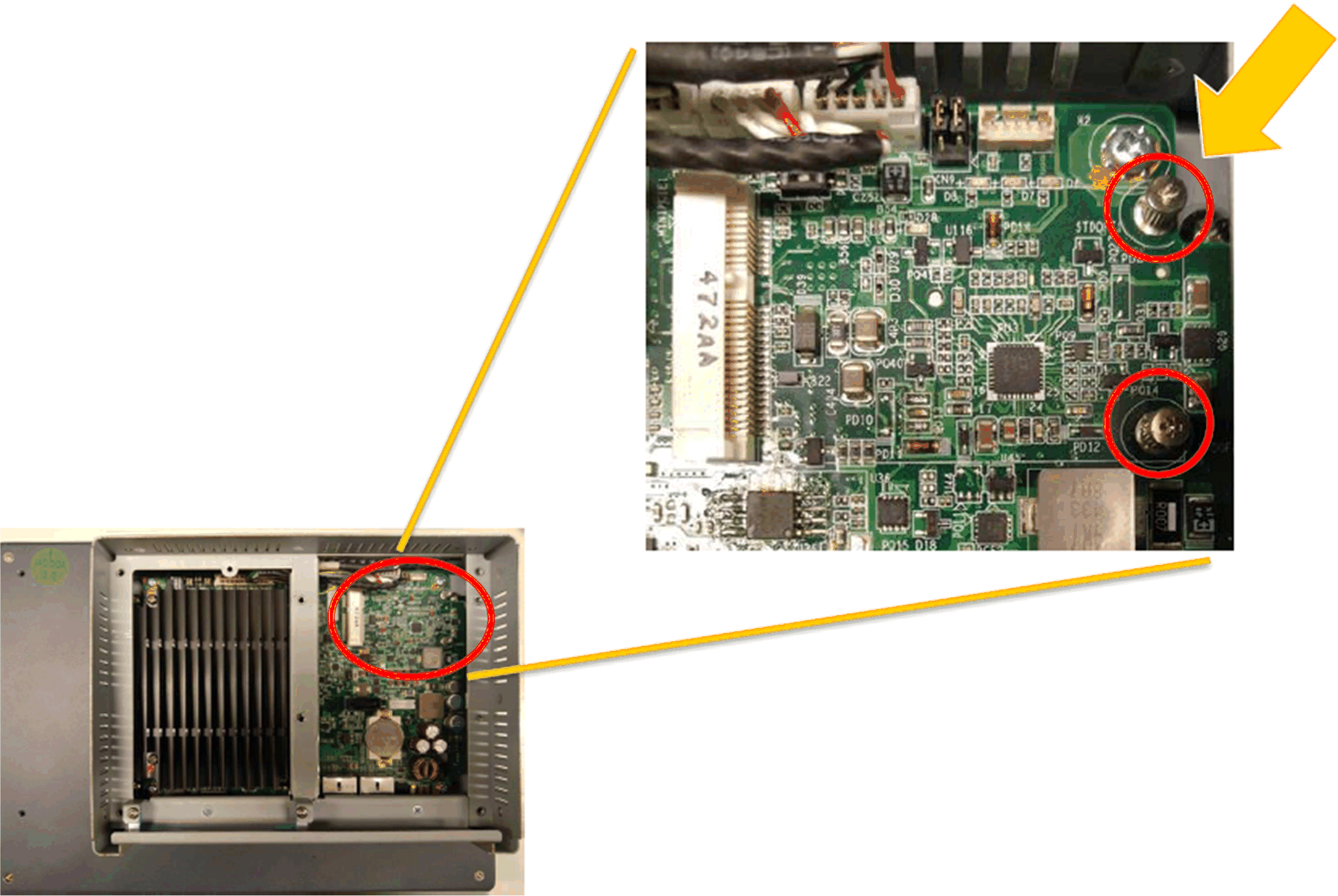

拧下主螺钉：
|
|
2 |

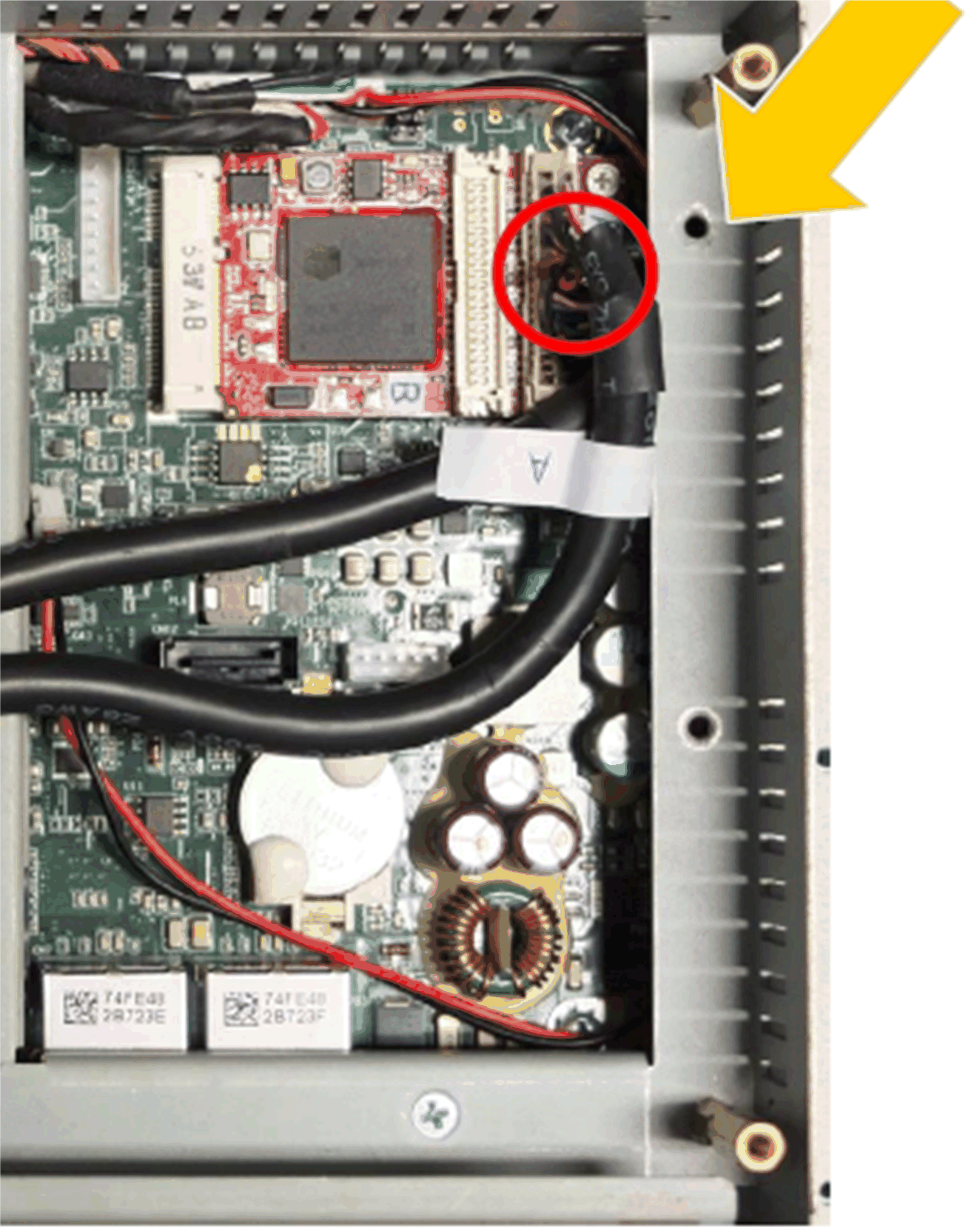

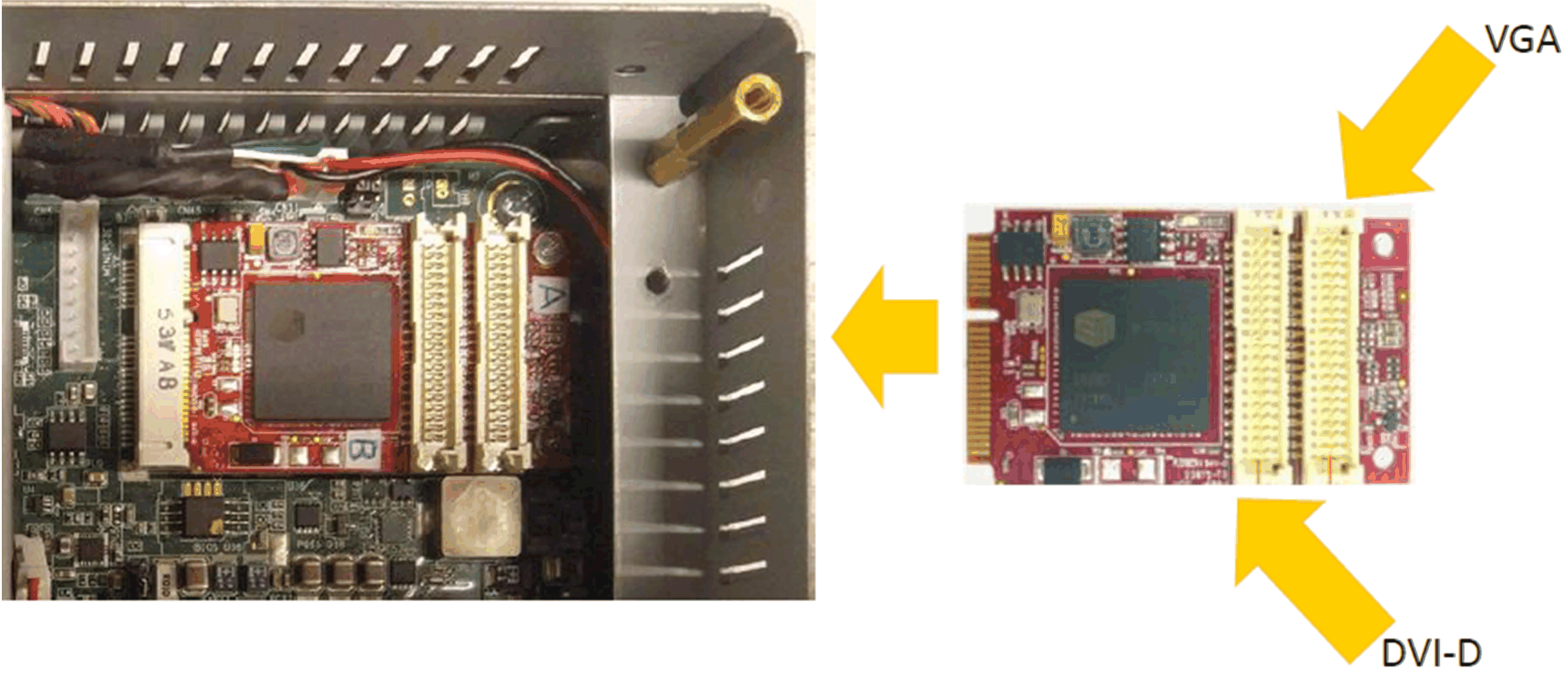

在 S-Panel PC 上安装 mini PCIe 卡：
|
|
3 |

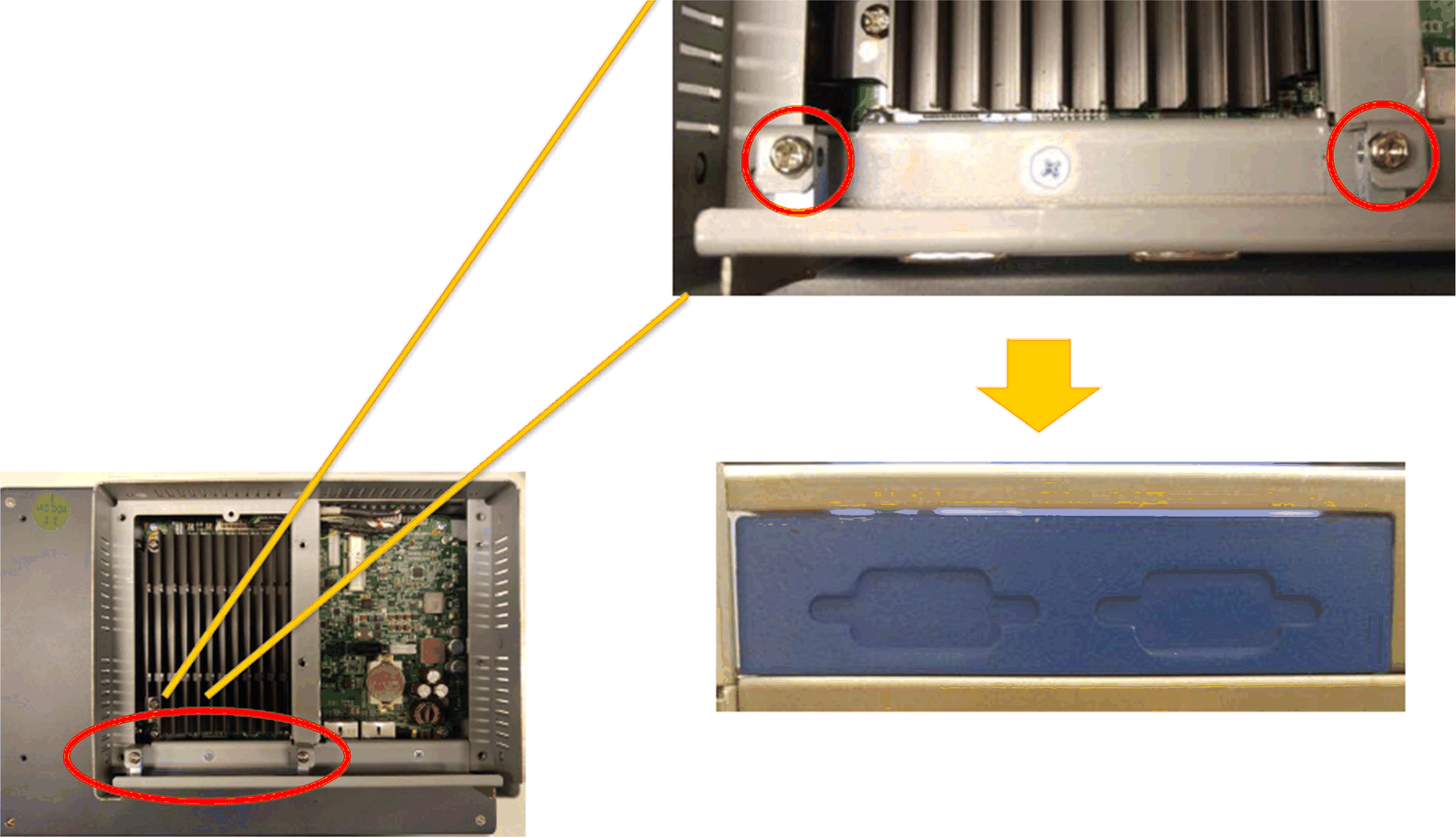

拆下选配的接口支架：
|
|
4 |
2 x VGA 接口：

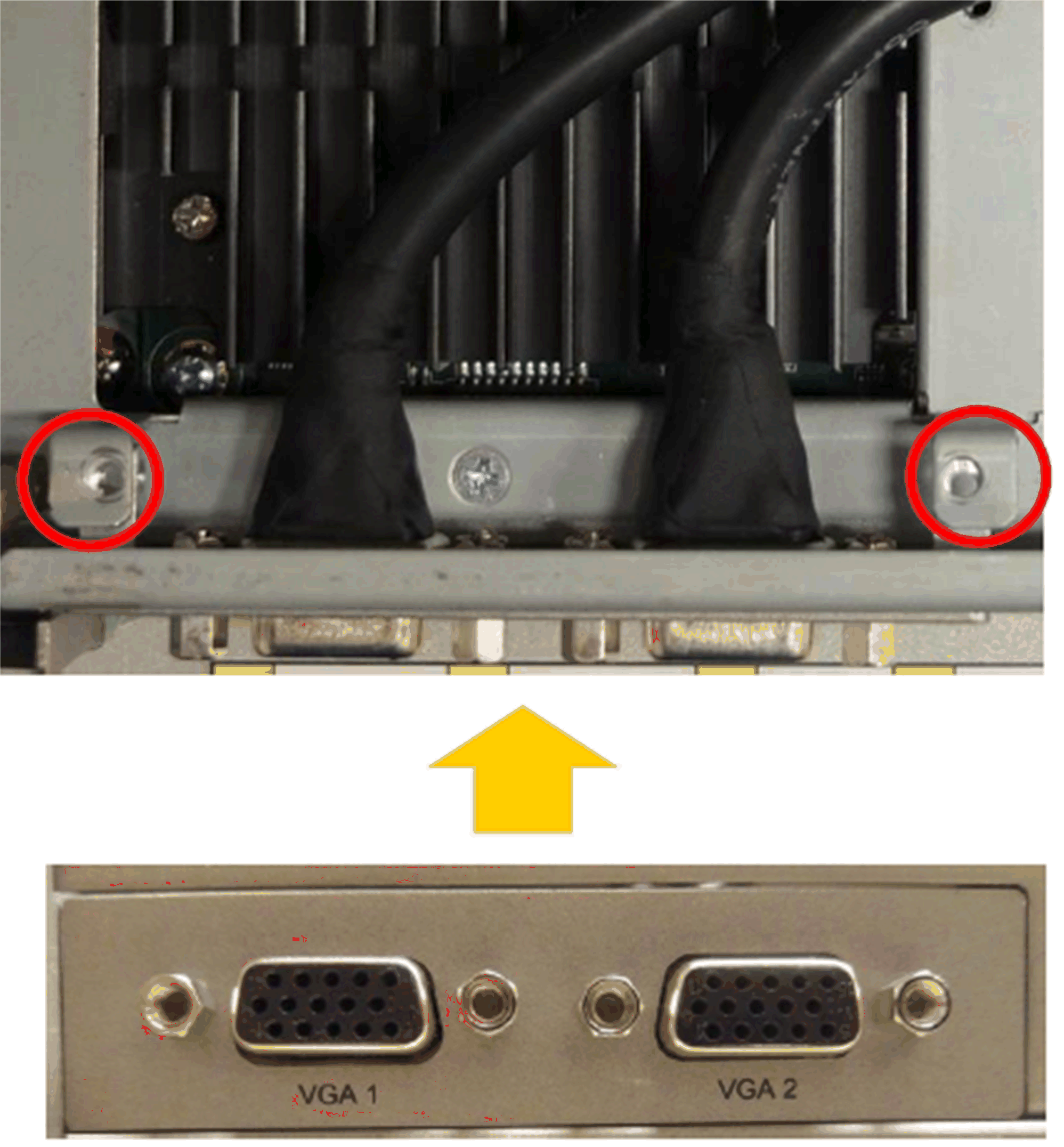

在 S-Panel PC 上安装 2 x VGA 接口支架：
|
|
续 |

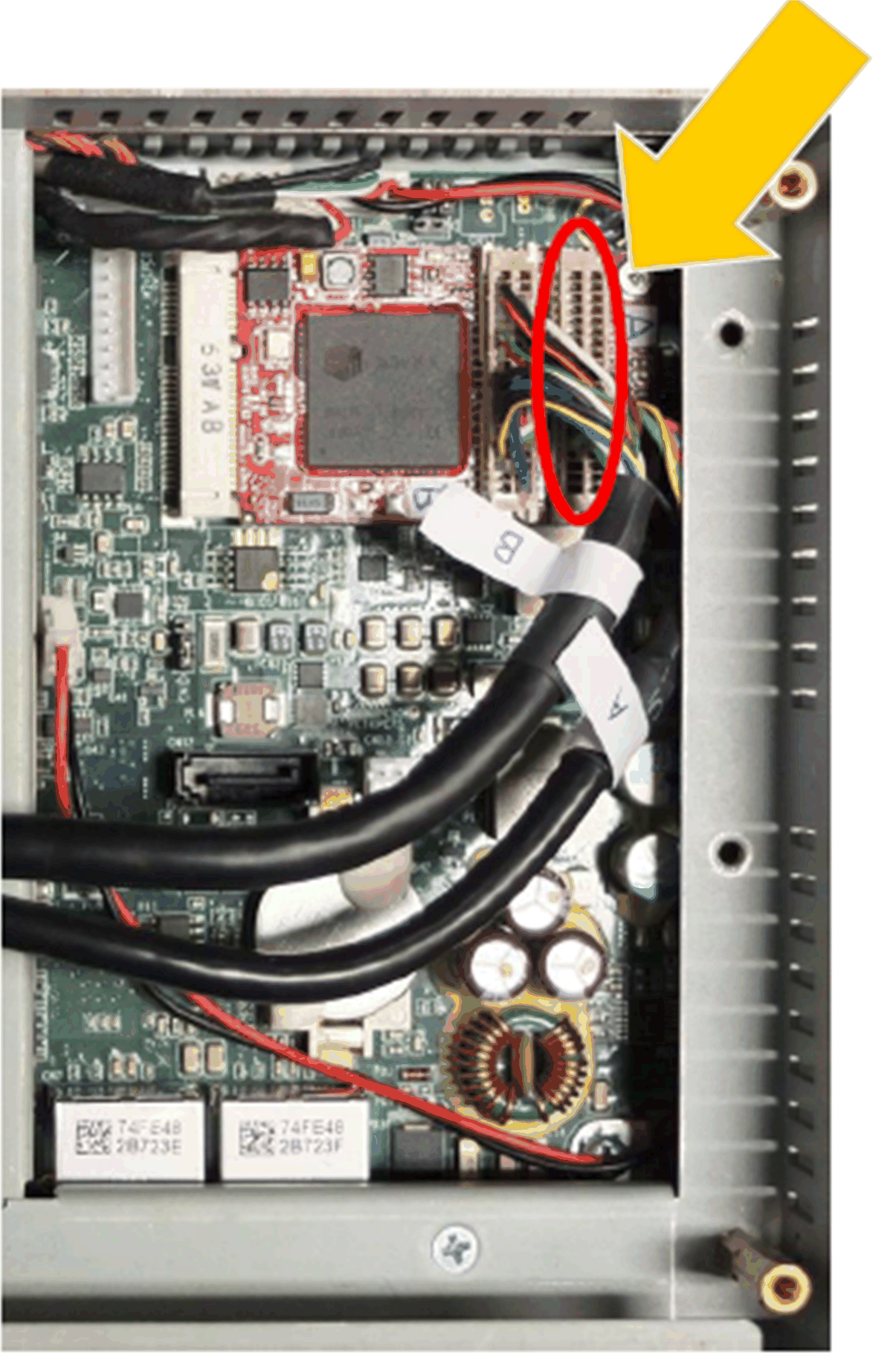

连接电缆（支持 2 x VGA 接口）：
|
|
5 |
DVI-D 接口：

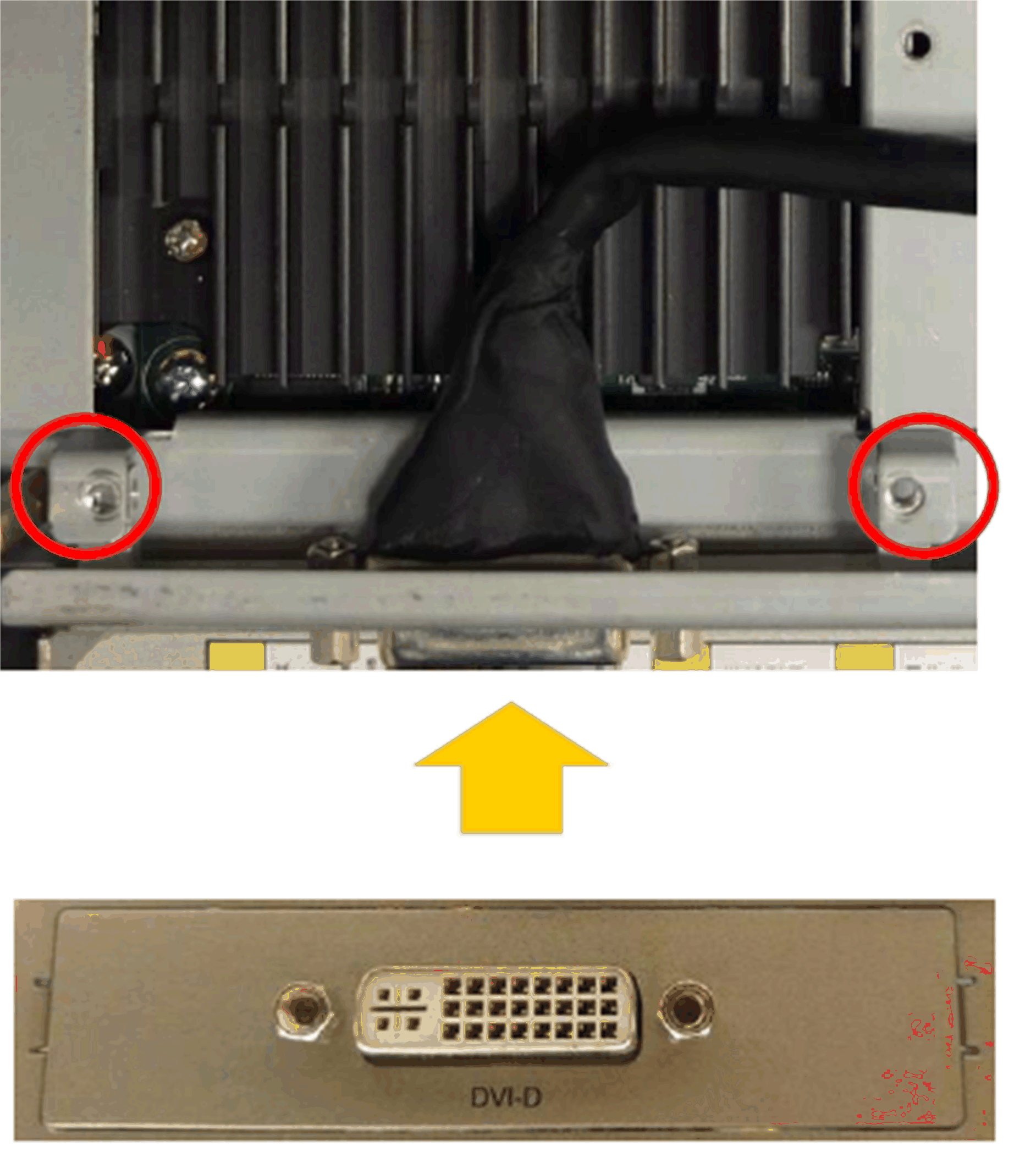

在 S-Panel PC 上安装 DVI-D 接口支架：
|
|
续 |

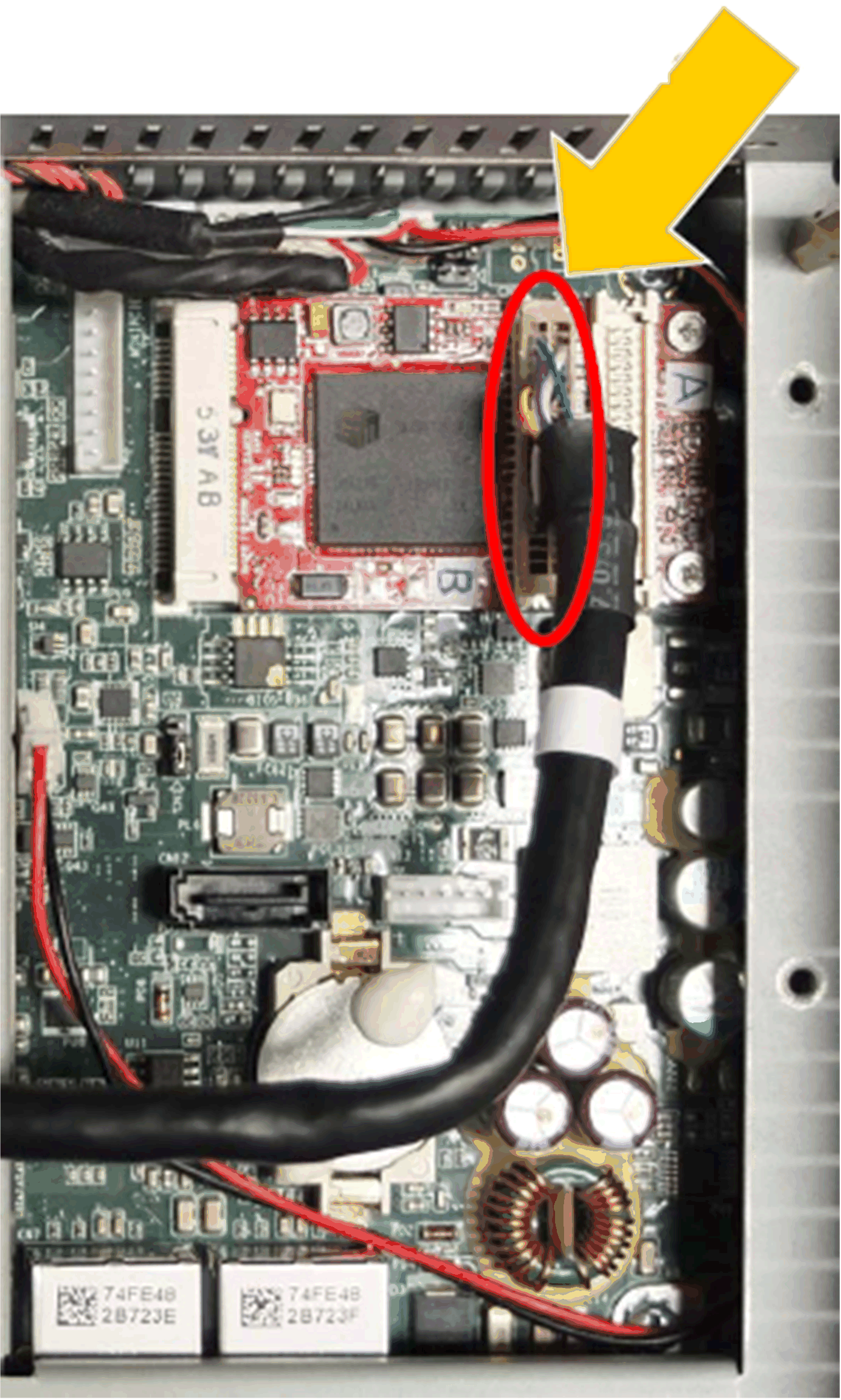

连接电缆（支持 DVI-D 接口）：
|
|
6 |

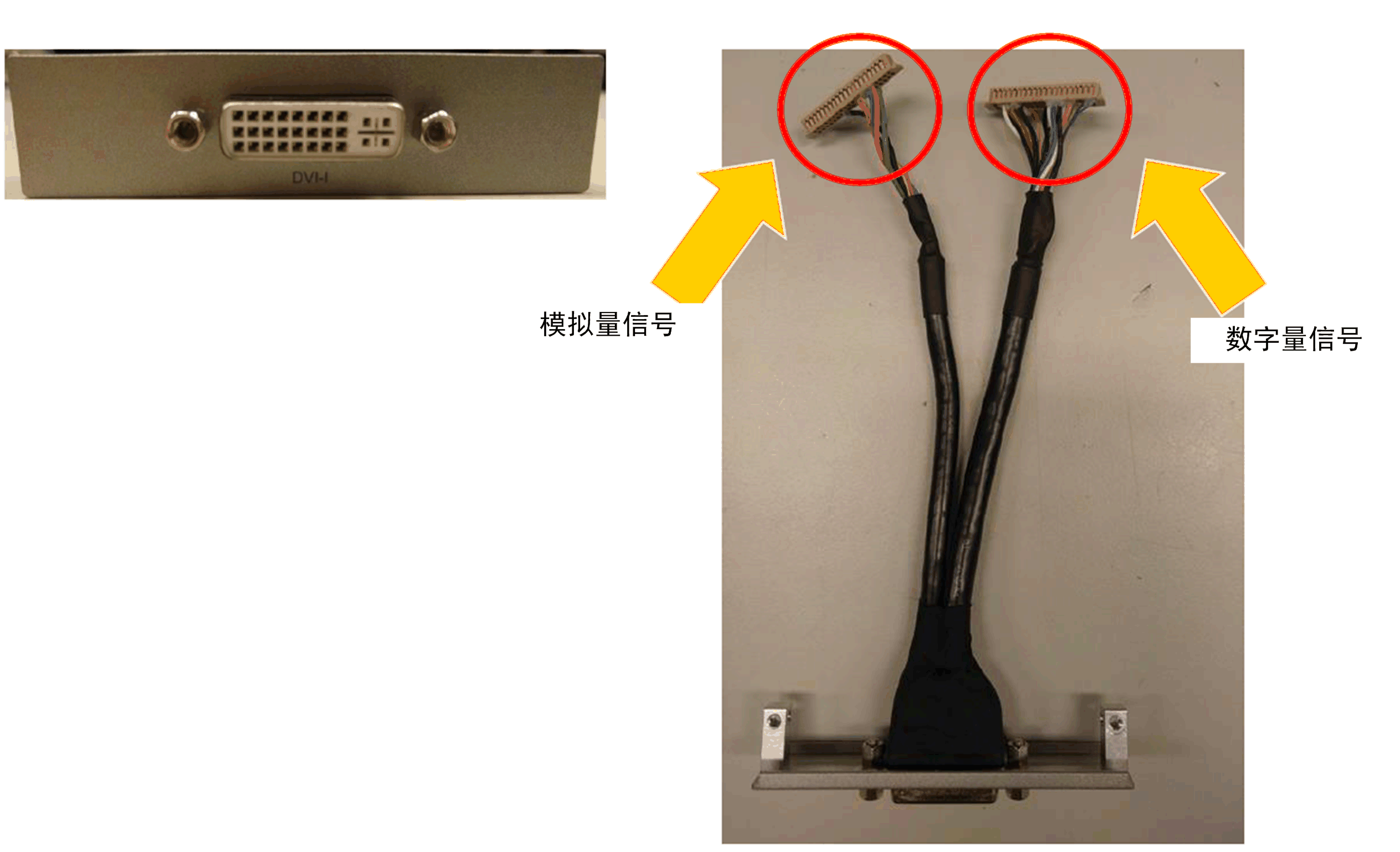

DVI-I 接口：

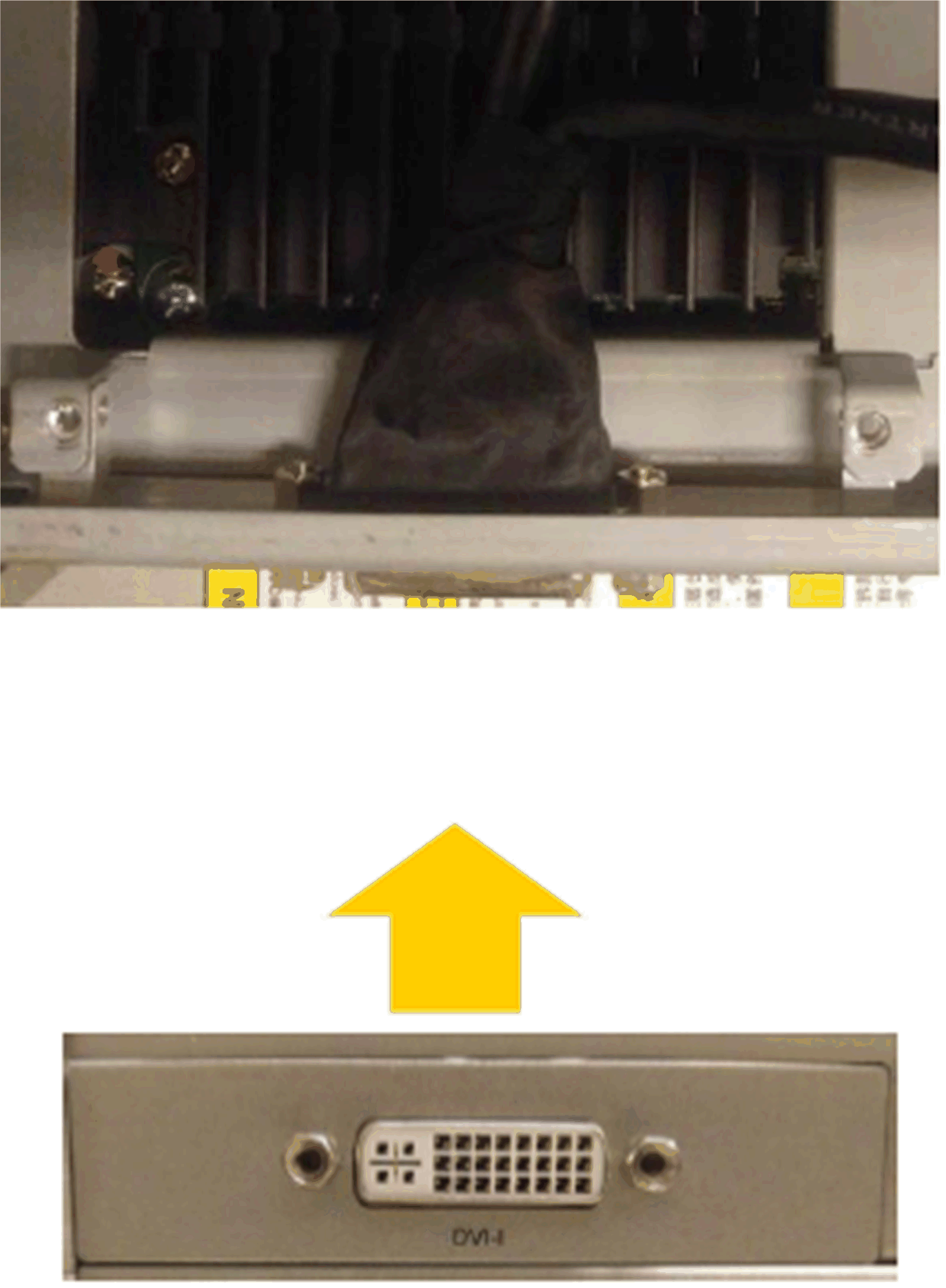

在 S-Panel PC 上安装 DVI-I 接口支架：
|
|
续 |

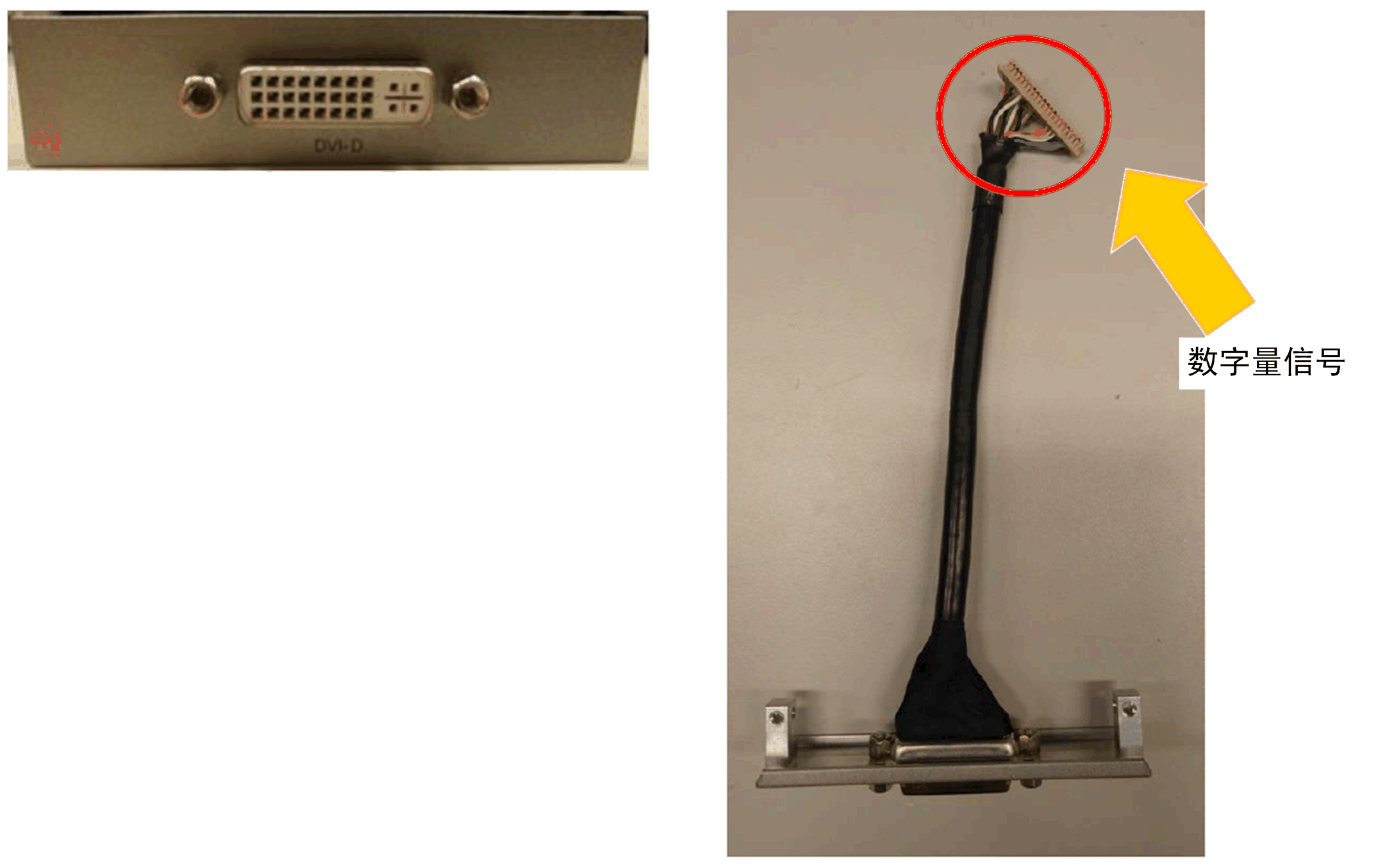

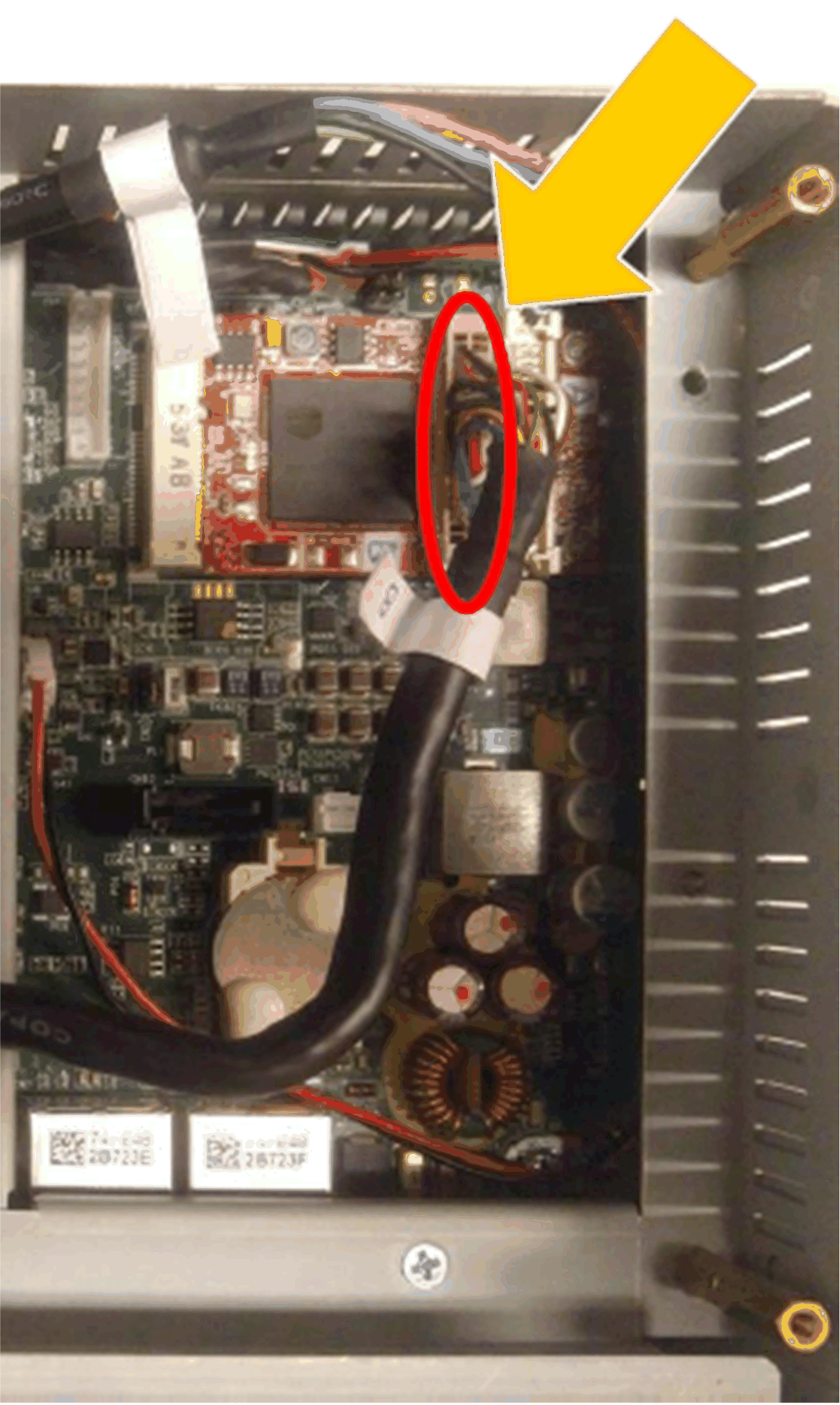

连接电缆（数字量信号）：
|
|

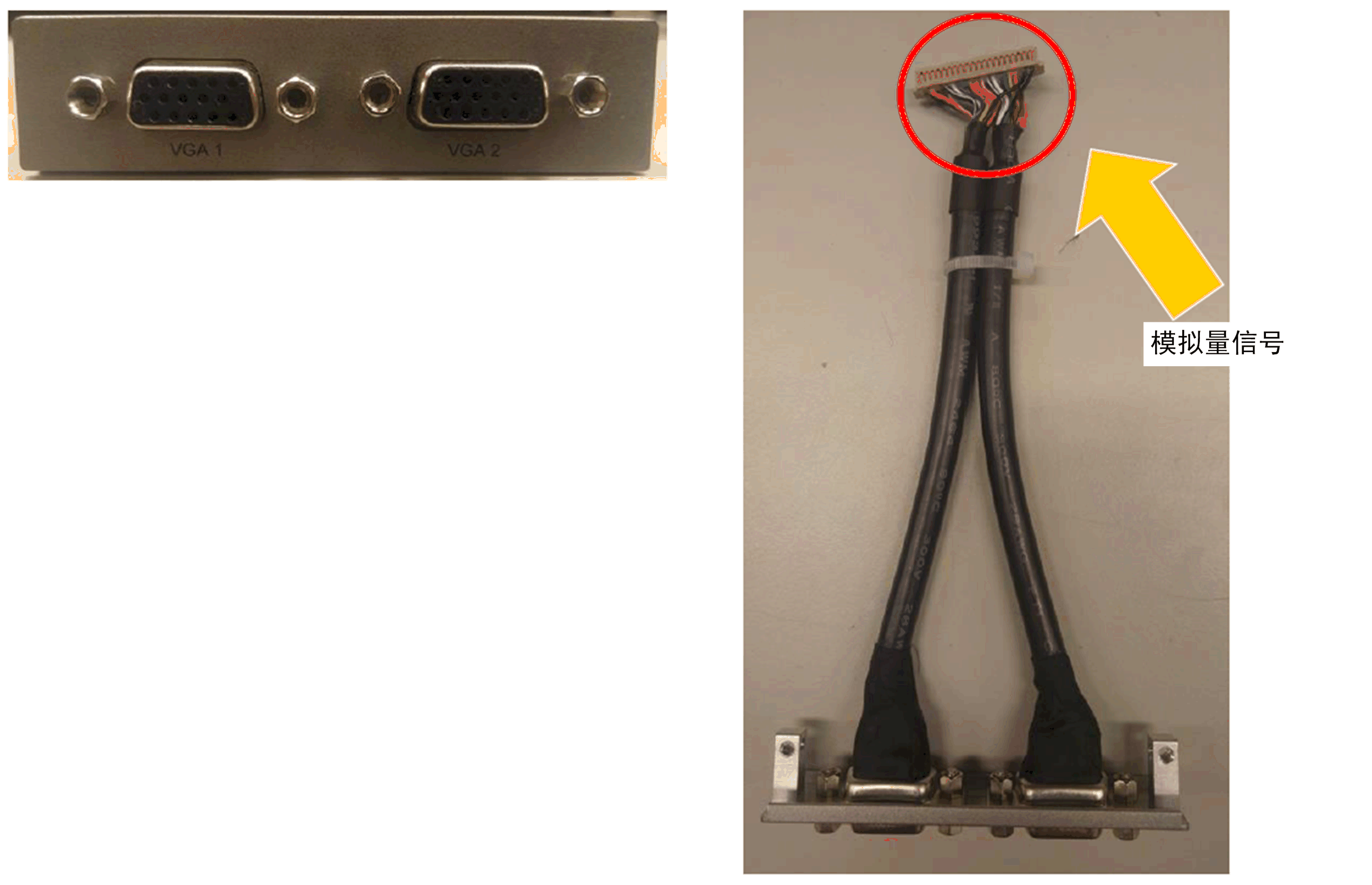

连接电缆（模拟量信号）：
|
