16DI/8DO 接口描述

简介

HMIYMINIO1 属于数字量输入/输出模块。它可以与 DIN 导轨端子板卡相联，并且兼容 mini PCIe 卡。

卡安装期间，不需要设置跳线或 DIP 开关。相反，所有总线相关配置，如基板 I/O 地址和中断，通过即插即用功能自动完成。

HMIYMINIO1 内置有 DIP 开关，有助于在安装有多个 16DI/8DO 接口的情况下定义卡的每个 ID。

HMIYMINIO1 提供两个计数器输入，能够执行事件计数、频率测量和脉冲宽度测量。接口上的计数器具有计数器值匹配中断功能。在此中断功能已启用的情况下，如果计数器值达到预设的计数器匹配值，便会生成中断信号。计数器继续计数，直到出现溢出；然后计数器回到其复位值（零）并继续计数。您可以设置每个计数器通道，以便计数下降沿（高到低）信号或上升沿（低到高）信号。

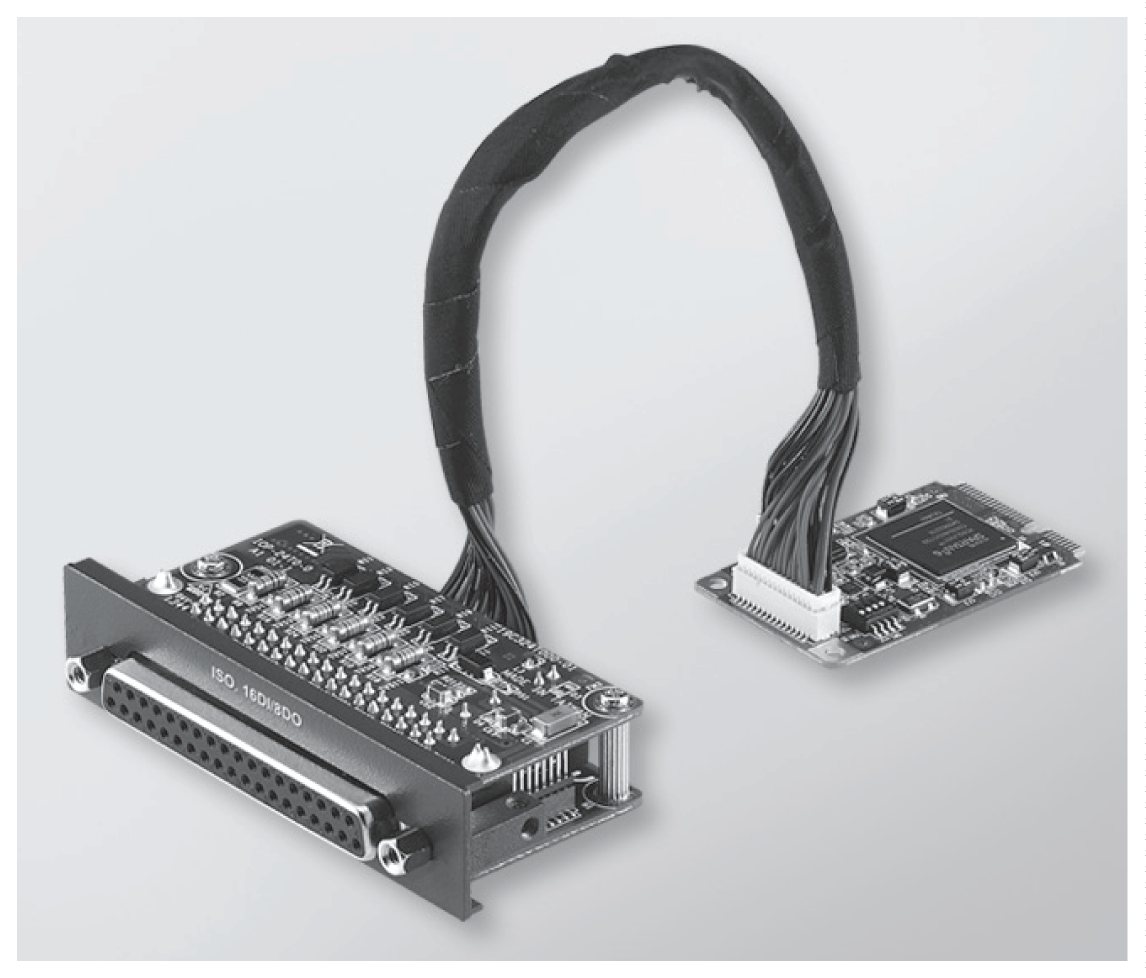

下图显示了 16DI/8DO 接口：

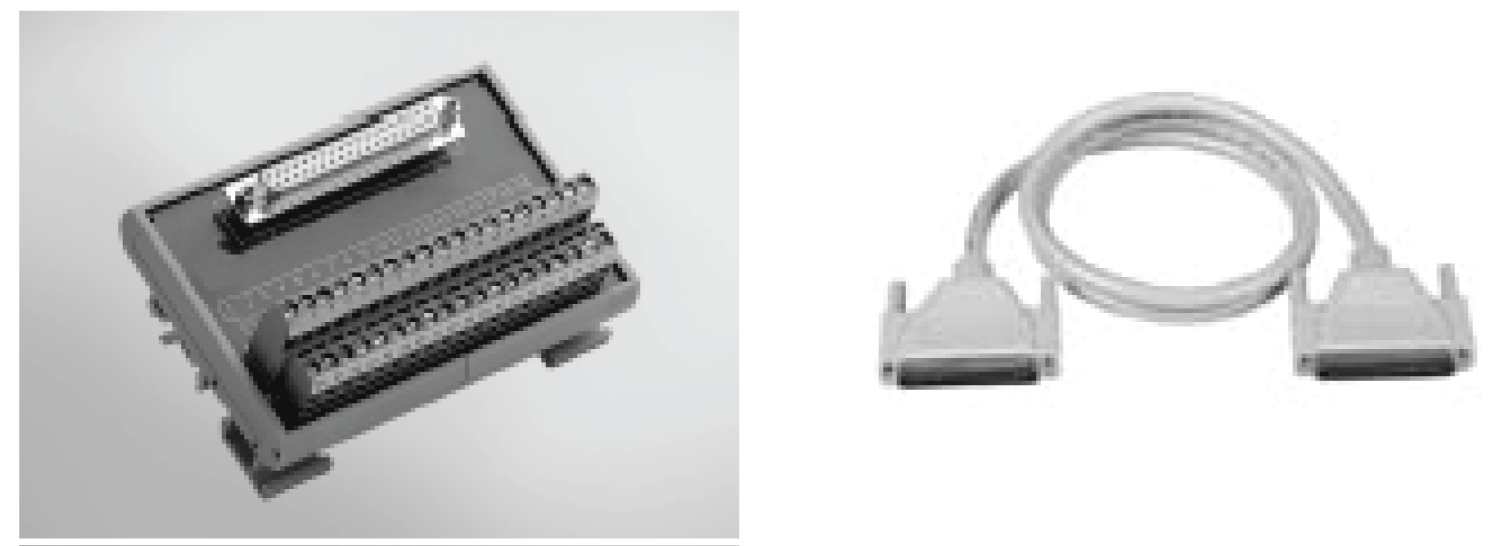

下图显示了 16DI/16DO DIN 导轨端子板卡和电缆：

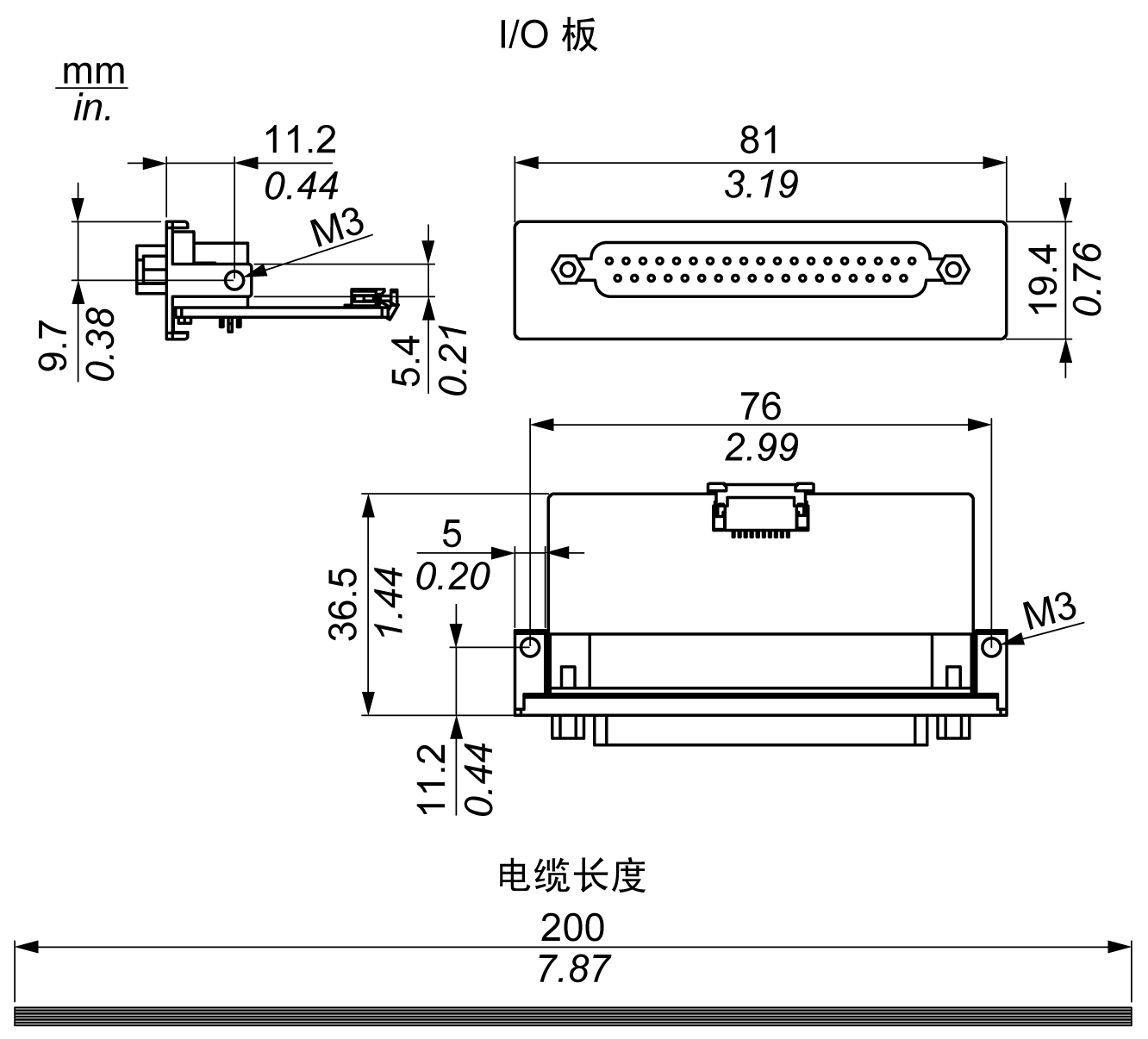

下图显示了 16DI/8DO 接口的尺寸：





16DI/8DO 接口

下表显示了 16DI/8DO 接口的技术数据：

16DI/8DO 接口

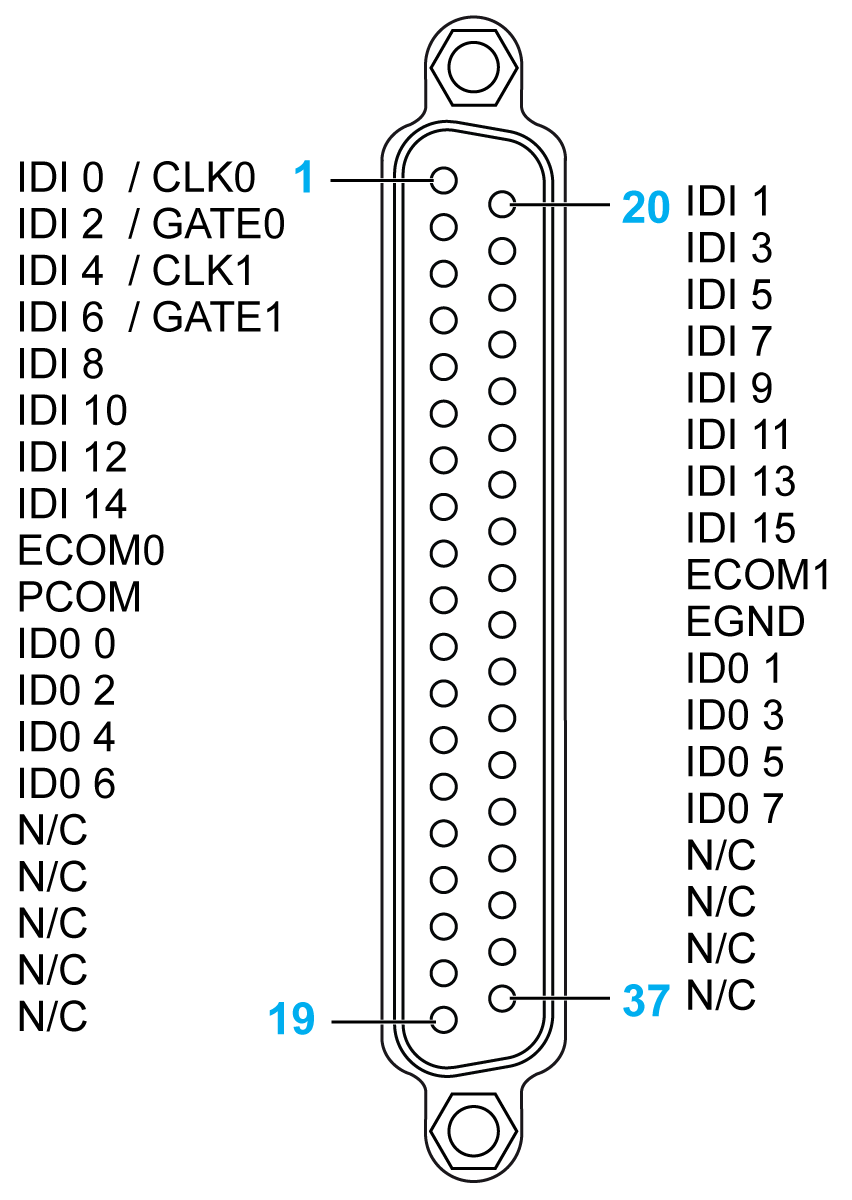

下表显示了 D-Sub 37 针连接器的引脚分配：

开关和跳线设置

跳线 JP1 位于位置 0（缺省），复位（缺省）时，负载为缺省负载。跳线 JP1 位于位置 1（已启用），复位后保持上次的状态。

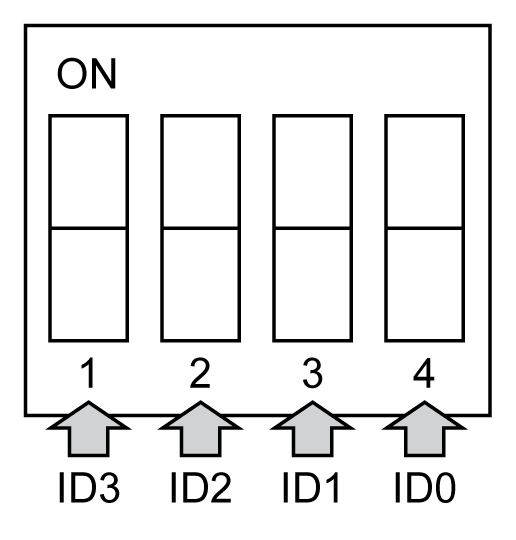

下表显示了用于设置 16DI/8DO 接口的 ID 的开关 SW1：

兼容性表

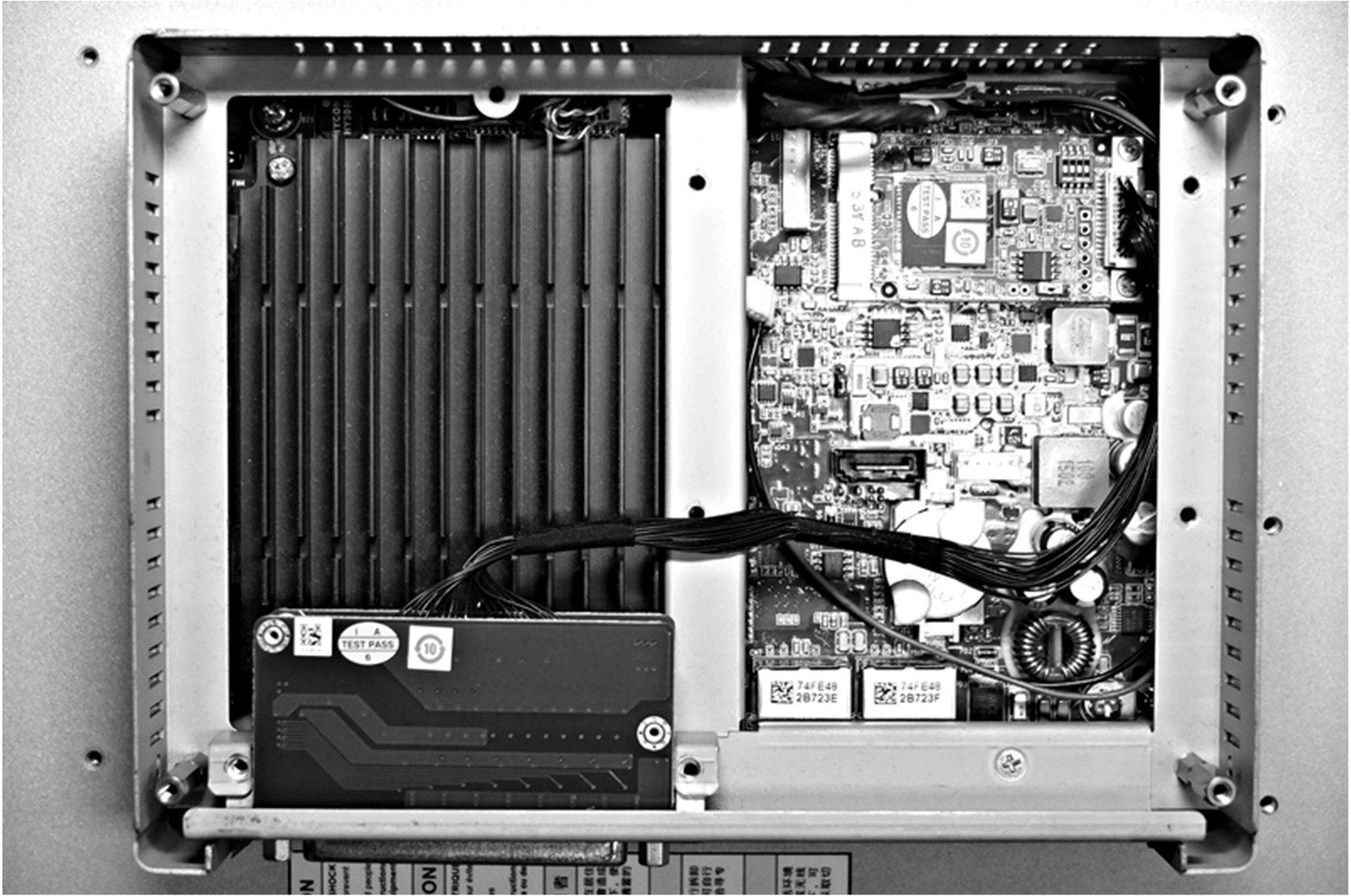

电缆铺设

S-Panel PC：





设备管理器和硬件的安装

在将接口安装到 S-Panel PC 中之前，先安装驱动程序。16DI/8DO 接口的包装中随附有驱动程序安装介质。接口安装完成后，您可以通过设备管理器检查接口是否正确安装到系统中

注意： 如果您看到设备名称已列出并且带有感叹号标记 !，则说明您的接口未正确安装。这种情况下，请选择设备名称，然后按下删除按钮，从而将设备从设备管理器中删除。然后再次执行驱动程序安装。

将 16DI/8DO 接口正确安装到 S-Panel PC 中后，就可以使用导航配置设备了。
