将 Logic Builder Shell 与 Microsoft Visual Studio Code 和 Python 扩展一起使用

概述

利用 EcoStruxure Machine Expert 和 LogicBuilderShell.exe，您可以开发并调试 Python 脚本。如要开发 EcoStruxure Machine Expert Python 脚本，可以使用简介章节中所述的编辑器。

建议将来自第三方供应商的 IDE（如 Microsoft Visual Studio Code）与已安装的 Python 扩展一起使用。Visual Studio Code 是来自 Microsoft 的一款开源产品。它不在 EcoStruxure Machine Expert 交货范围内，但是可以从 https://code.visualstudio.com 下载。Visual Studio Code 是交叉平台，支持 Windows、macOS 和若干 Linux 分配。

注意：由于 Python 扩展（参见 https://marketplace.visualstudio.com/items?itemName=donjayamanne.python）是免费且开源的，因此可能不是所有版本都完全兼容 EcoStruxure Machine Expert LogicBuilderShell.exe 版本。

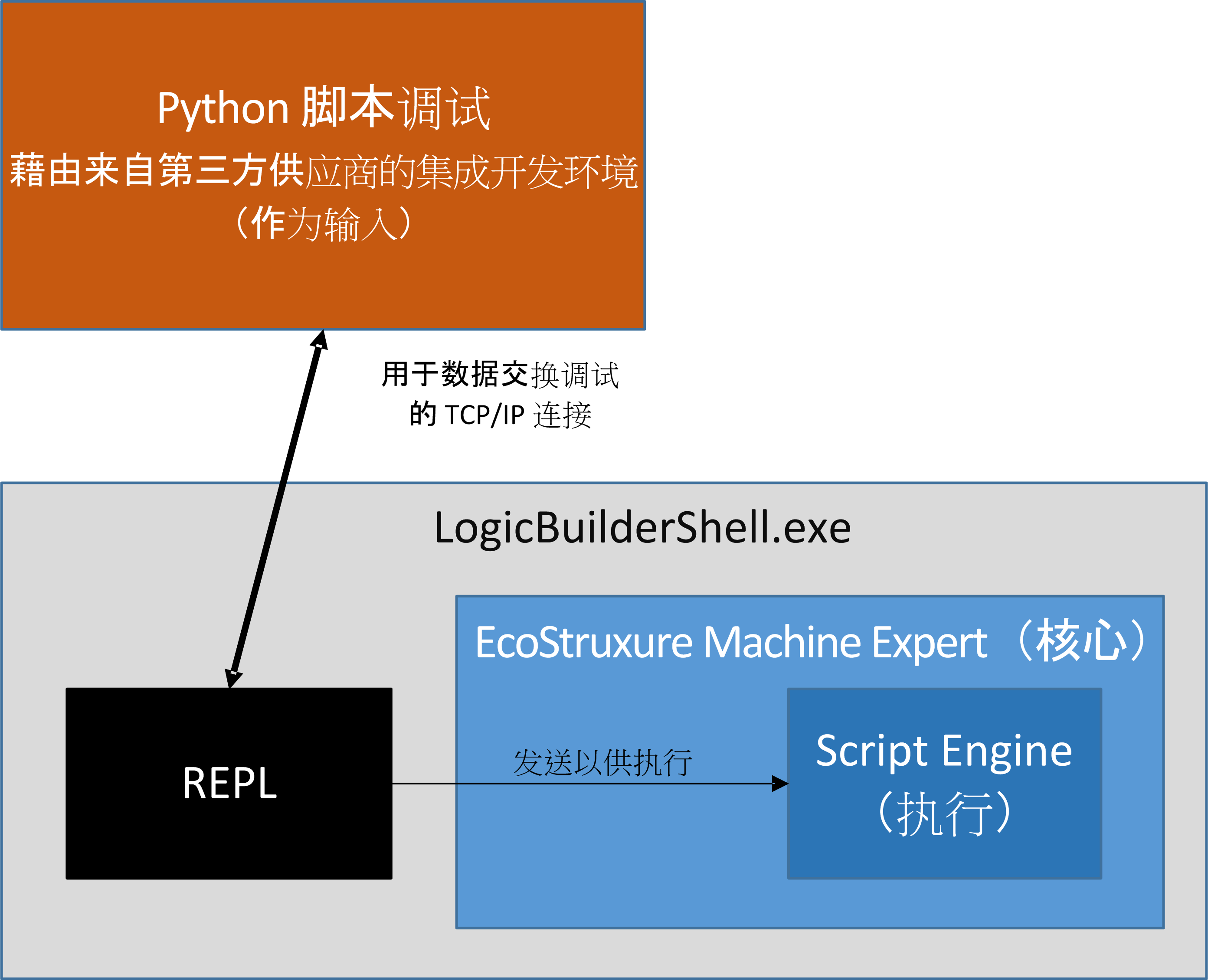

在下图中，您可以看到与 EcoStruxure Machine Expert LogicBuilderShell.exe 协同工作的两款工具。

开发和调试程序

步骤

动作

启动 Visual Studio Code。

创建或打开 Python 文件。

在 Visual Studio Code 中开发脚本并执行。

结果：Visual Studio Code 执行以下任务：

o启动 LogicBuilderShell.exe。

o在 Visual Studio Code 与 LogicBuilderShell.exe 之间建立 TCP/IP 连接。

o将 Python 语句发送到 shell。

o获取结果反馈。

用 Microsoft Visual Studio Code 开发脚本

包含 Python 扩展的 Visual Studio Code 让您能够开发自己的 EcoStruxure Machine Expert Python 脚本。

支持以下功能：

o通过设置断点并使用调试器命令 Step Into、Step Over、Step Out 和 Continue 来进行调试。

oPython 脚本的语法高亮显示

o用于本地元素和代码片段的 IntelliSense（注：无法解析内部模块的代码。）

在执行了命令 Debug > Start Debugging 或者按下了 Visual Studio Code 中的 F5 之后，会启动 LogicBuilderShell.exe，并开始执行脚本。如果在脚本中设置了断点并且抵达了断点，则 Visual Studio Code 会标记当前语句，您可以使用调试器命令。脚本输出显示在 Debug Console 中。

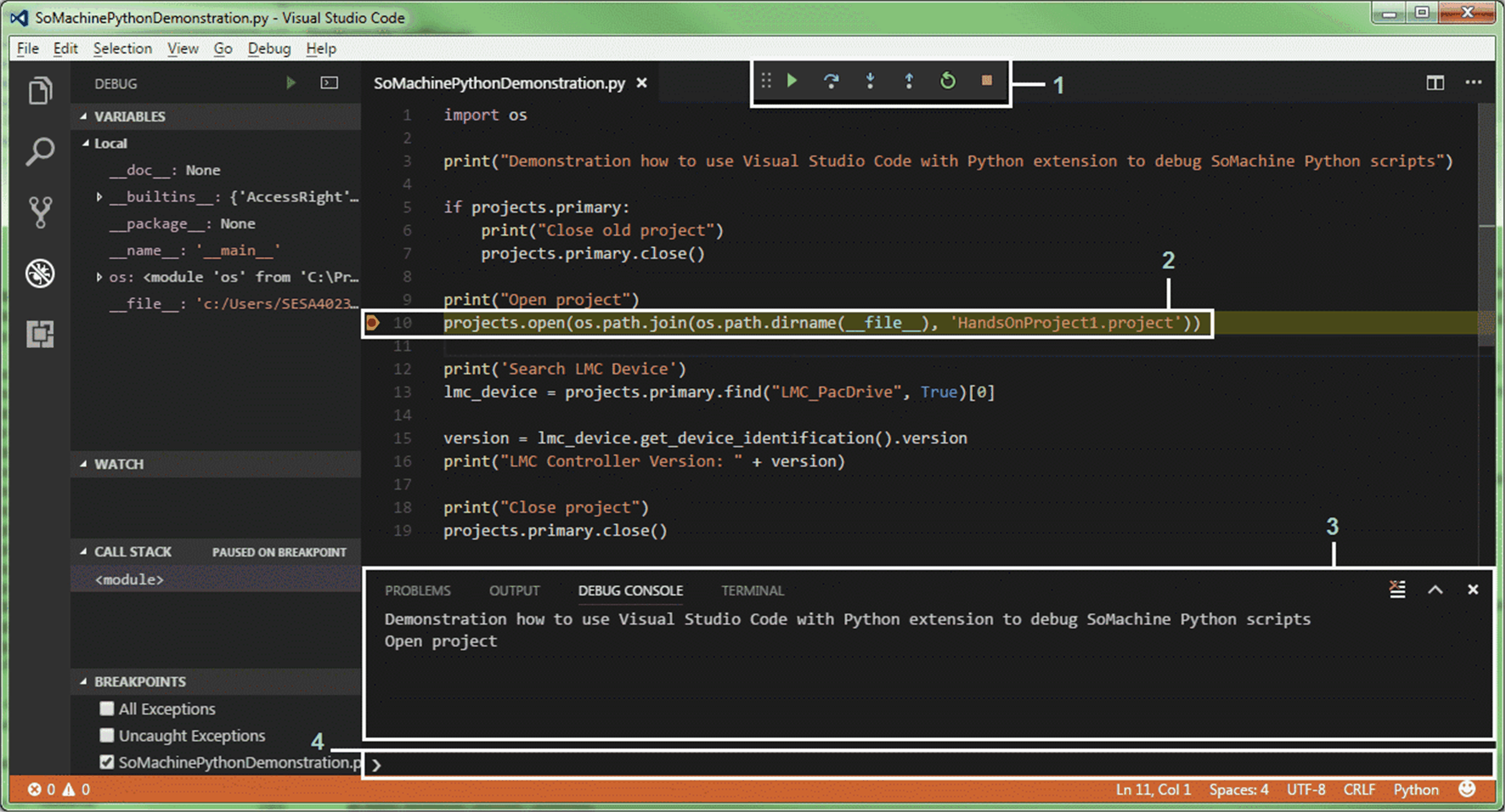

使用 Visual Studio Code 调试 Python 脚本：

1 调试器命令

2 Python 脚本中的断点

3 LogicBuilderShell.exe 的由 Visual Studio Code 启动的调试控制台

4 用于直接下发 Python 语句的输入框

有关如何使用 Visual Studio Code 调试的更多信息，请参阅 https://code.visualstudio.com/docs/editor/debugging。

脚本调试的系统要求

如要调试 EcoStruxure Machine Expert Python 脚本，您的系统必须满足以下前提条件。

o安装有包含 Logic Builder Shell 功能的 EcoStruxure Machine Expert。

o已安装 Visual Studio Code。

o已安装和配置的 Visual Studio Code Python 扩展（请参见下一节在 Visual Studio Code 中安装和配置 Python）

在 Visual Studio Code 中安装和配置 Python

步骤	动作
1	启动 Visual Studio Code。
2	执行命令 View > Extensions 或按下 Ctrl+Shift+X，然后在搜索框中输入 python。结果：扩展视图随即打开，并列出匹配的扩展。
3	单击相应条目的 Install 按钮，安装 Python 扩展。注意：确保安装正确的扩展，因为存在多种不同的 Python 实现。注意：如果安装期间检测到错误，请检查互联网连接：必须使用 http.proxy* 设置在 Visual Studio Code 中配置所连接的网络的现有代理。有关 Visual Studio Code 设置的更多信息，请参阅 https://code.visualstudio.com/docs/getstarted/settings。
4	在成功完成 Python 扩展的安装之后，手动重启 Visual Studio Code，或者按下 Reload 按钮。

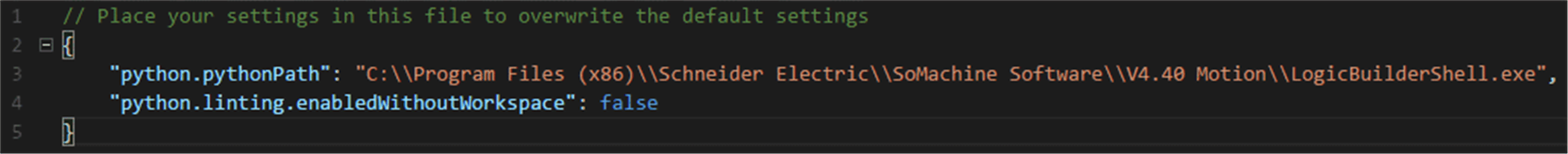

5	在 Visual Studio Code 设置中配置 LogicBuilderShell.exe 的路径（比如，C:\Program Files (x86)\Schneider Electric\SoMachine Software\V4.40 Motion\LogicBuilderShell.exe）。执行命令 File > Preferences > Settings 或者按下 Ctrl+，以此打开 settings.json 文件，然后在花括号中添加以下行（调整安装路径）： "python.pythonPath": "C:\\Program Files (x86)\\Schneider Electric\\SoMachine Software\\V4.40 Motion\\LogicBuilderShell.exe", "python.linting.enabledWithoutWorkspace": false 如果设置文件已经包含条目，则在先前的行后面附加最终逗号。然后看起来应如下所示：

有关 Visual Studio Code 设置的更多信息，请参阅 https://code.visualstudio.com/docs/getstarted/settings。
