单位换算配置

概述

在配置编辑器 UnitConversion 中，您可以为可视化元素和 IEC 编辑器中的变量定义可使用的换算。将编辑器作为对象 UnitConversion 添加到应用程序树中。您可以在那里对其重命名。

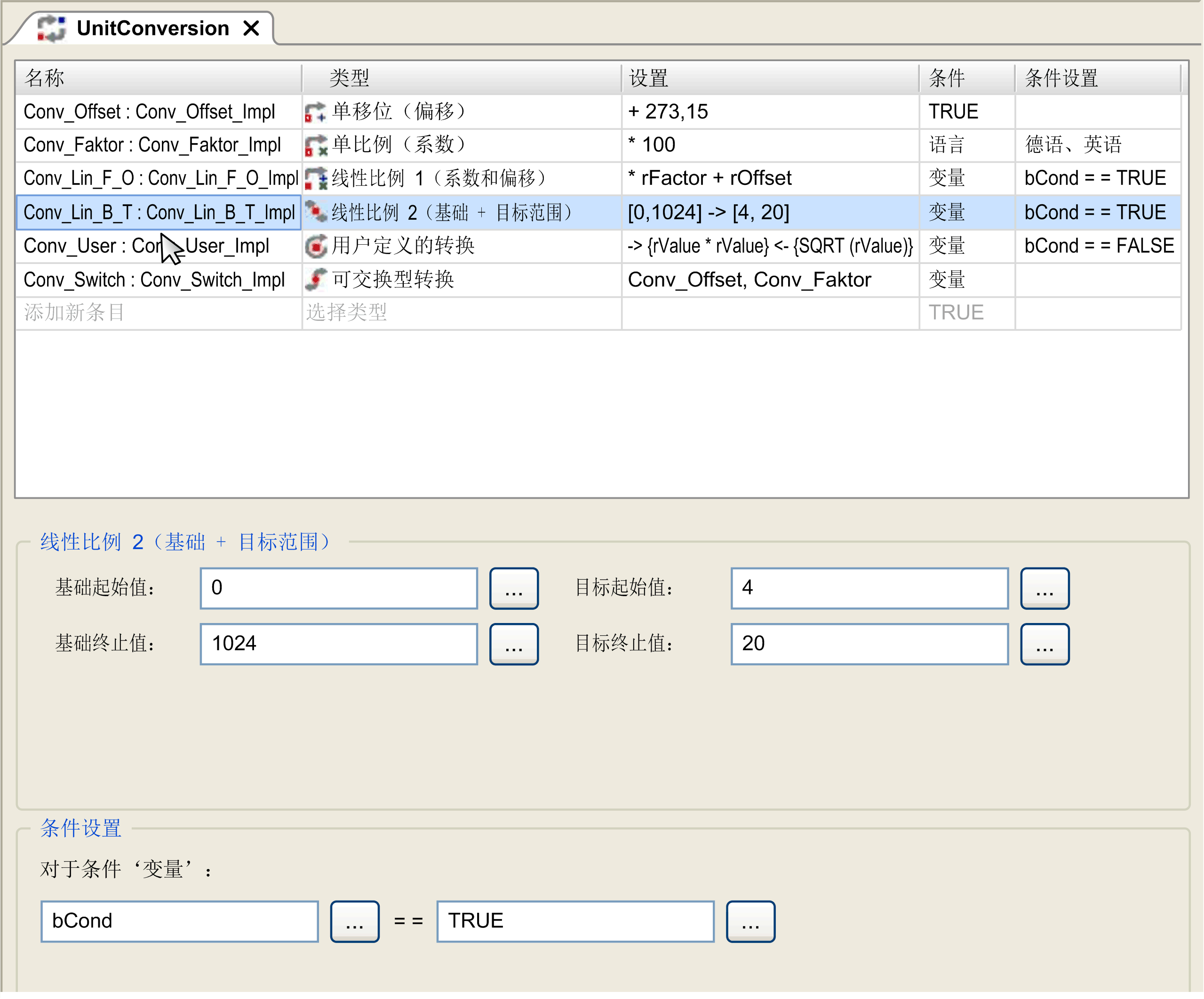

UnitConversion 编辑器

您可以为项目定义各种换算。输入名称，然后选择各自的类型。在设置列中会自动显示相应的换算公式。输入条件，以确定应何时执行换算。根据所选择的类型，在表格下方的区域中定义具体的参数。

编辑器提供以下换算类型：

o基于偏移的计算：单一转换（转移）

o基于系数的计算：单一缩放（原因）

o基于基础范围和目标范围的计算：线性缩放 2（基础和目标范围）

o基于用户定义表达式的计算：用户定义的转换

o根据变量值的不同计算：可交换型转换

有关单位换算在 IEC 编辑器中的使用，请参阅章节 IEC 编辑器中的使用。

有关单位换算在可视化中的使用，请参阅 EcoStruxure Machine Expert 在线帮助可视化部分中的章节使用单位换算。

条件

您可以选择 3 个条件来定义合适执行计算：

条件	描述
TRUE	始终执行换算。
语言	可视化的语言（变量 VisuElems.CurrentLanguage 的值）
变量	根据变量值执行换算比较值可以是常量、变量或 IEC 表达式。

单一转换（转移）

如要将偏移添加到输入值，则使用此换算。

（输出值 = 输入值 + 偏移）

参数	描述
偏移	值或变量

单一缩放（原因）

如要将输入值乘以某个系数，则使用此换算。

（输出值 = 输入值 * 系数）

参数	描述
系数	值或变量

线性缩放 1（原因和抵消）

如要将输入值乘以某个系数然后再加上偏移，则使用此换算。

（输出值 =（输入值 * 系数）+ 偏移）

参数	描述
系数	值或变量
偏移	值或变量

线性缩放 2（基础和目标范围）

如要通过定义输入和输出的范围来计算值，则使用此换算。在内部计算系数和偏移

示例

Base start value: 0
Base end value: 1024
Target start value: 4.0
Target end value: 20.0

用户定义的转换

如要通过用户定义的表达式来计算输入值，则使用此换算。将变量 rValue 用作输入值。在此表达式中，可以使用所有 IEC 操作数。

参数	描述
转换	用于转换输入值的表达式。
反向	用于将计算值转换回去的表达式。

可交换型转换

根据语言或变量值，如要使用不同的换算，则使用此换算。可以使用所有定义的换算。
