概述



创建测量系统

概述

全桥应变计传感器提供电子信号，TM5SEAISG 模块会将这些信号转换为原始数值。然后，使用提供校准值的 StrainGaugeExt 功能块处理原始值。

此功能块具有 3 种功能：

o对定义周期内的 TM5SEAISG 输入进行平均值测量

o定义线性校准以满足过程需要

o提供校准测量

注意： 当您将 TM5SEAISG 添加到控制器时，不自动声明应变计功能块。

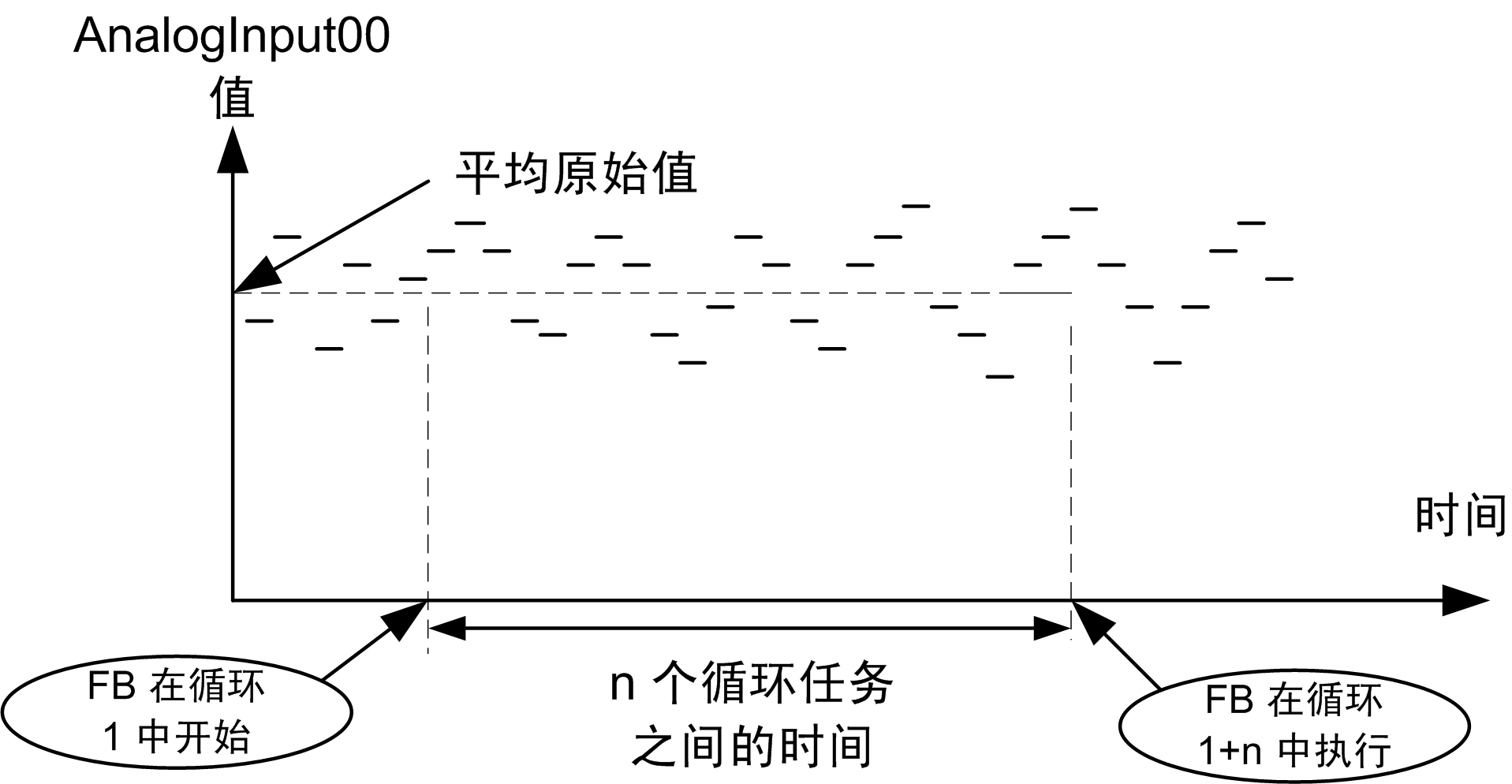

平均原始值由 TM5SEAISG 模块根据在确定的任务循环数期间完成的所有测量进行计算。任务循环数通过该功能块的 Cycle_Number 输入进行设置。





这里的 n 指 Cycle_number 值。

注意： 如果不遵守全桥应变计设置和安装规则，则由该电子模块提供的测量精确度会受到显著影响。

测量循环

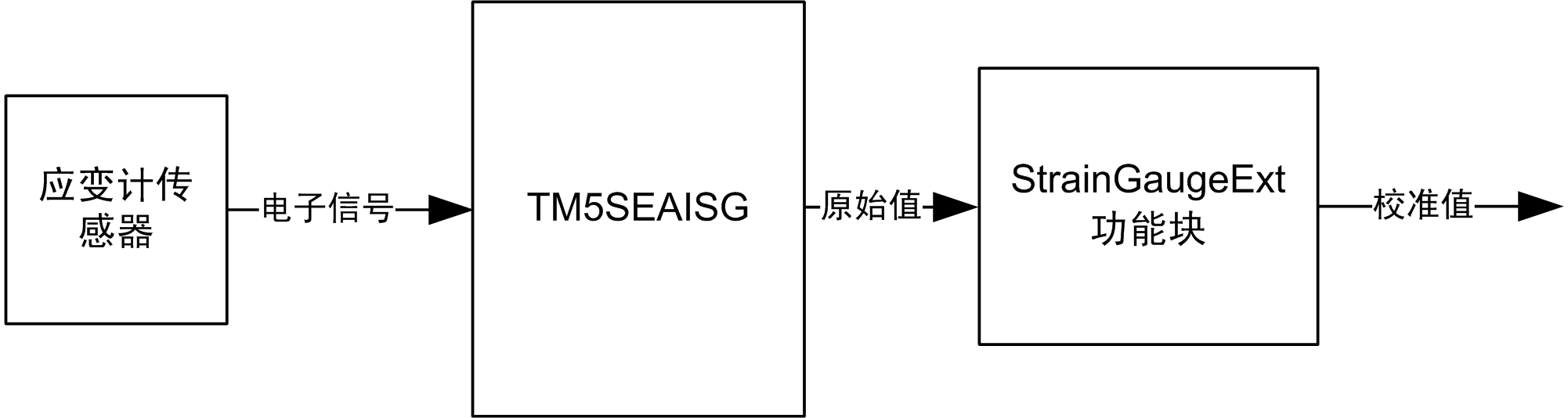

下图中显示测量系统：





您的测量系统已通过配置 TM5SEAISG 和使用 StrainGaugeExt 功能块创建。
