类型： |
功能块 |
|
适用的版本： |
V1.0.0.0 |

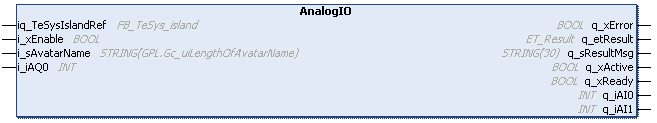

功能块 AnalogIO 提供与包含两个输入和一个输出的模拟量 I/O avatar 有关的信息。
|
输入 |
数据类型 |
描述 |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
TeSys island 设备引用 |
|
i_xEnable |
BOOL |
输入 i_xEnable 的上升沿启动功能块与所选 avatar 之间的循环和非循环数据交换。只要 i_xEnable 为 TRUE，便会在每个控制器循环中交换循环数据，非循环参数则以其在功能块中定义的顺序依次更新。输入 i_xEnable 的下降沿停止数据交换和活动的非循环命令。请参阅功能块在输入 i_xEnable 下的行为。 |
|
i_sAvatarName |
对 TeSys island 配置中定义的 avatar 的引用。 |
|
|
i_iAQ0 |
INT |
要写入到模拟量输出 0 的值。 单位和标度取决于所配置的模拟量输出类型。 o类型 0（单位：mV） o类型 1（单位：mV） o类型 2（单位：μA） o类型 3（单位：μA） |
|
输出 |
数据类型 |
描述 |
|---|---|---|
|
q_xError |
BOOL |
如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。 |
|
q_etResult |
以数字值的形式提供诊断和状态信息。 |
|
|
q_sResultMsg |
STRING[30] |
以文本消息的形式提供附加的诊断和状态信息。 |
|
q_xActive |
BOOL |
如果此功能块活动，则该输出设置为 TRUE。 |
|
q_xReady |
BOOL |
如果功能块已准备好接收执行命令，则为 TRUE。 |
|
q_iAI0 |
INT |
指示从模拟量输入 0 读取的值。 单位和标度取决于所配置的模拟量输出类型。 o类型 0 至 12（单位：0.1 °C） o类型 13（单位：mV） o类型 14（单位：mV） o类型 15（单位：μA） o类型 16（单位：μA） |
|
q_iAI1 |
INT |
指示从模拟量输入 1 读取的值。 |
