类型： |
功能块 |
|
适用的版本： |
V1.0.0.0 |

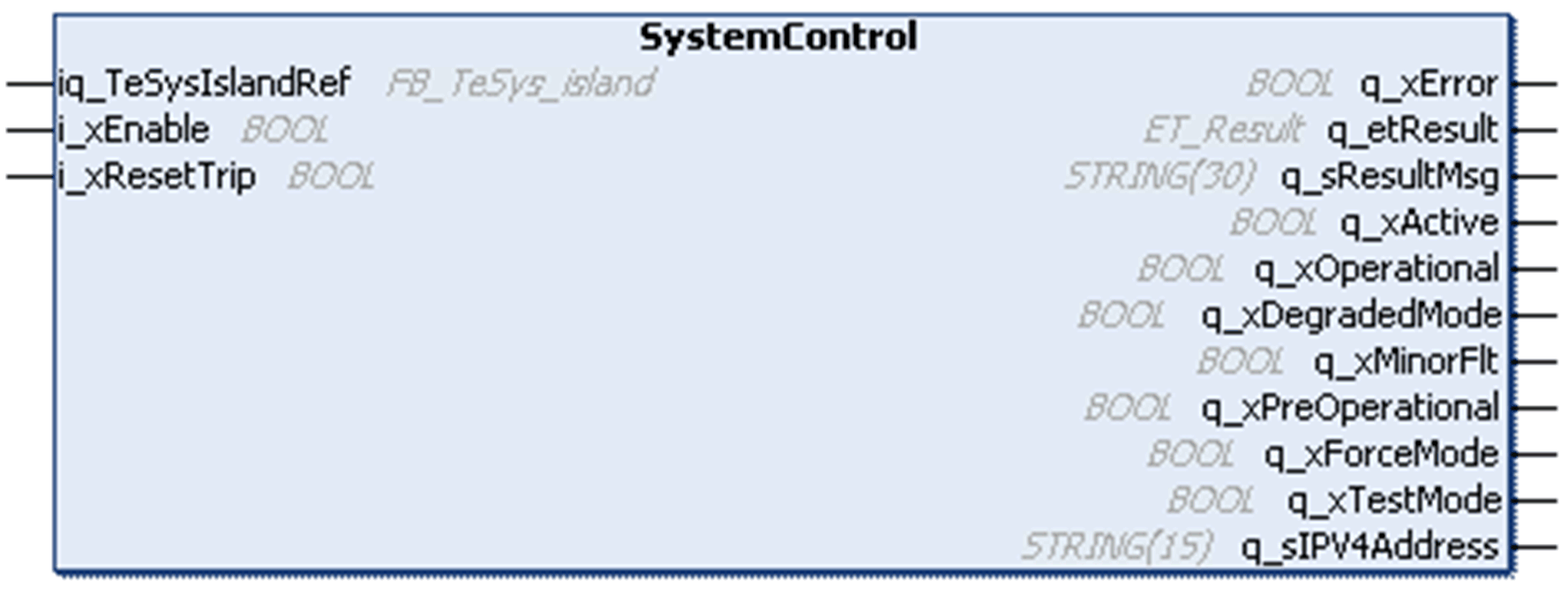

功能块 SystemControl 返回系统 avatar 的状态信息。
|
输入 |
数据类型 |
描述 |
|---|---|---|
|
iq_TeSysIslandRef |
TeSys island 设备引用 |
|
|
i_xExecute |
BOOL |
在此输入的上升沿，功能块开始执行。输出 q_xDone、q_xError、q_etResult 和 q_etResultMsg 通过 i_xExecute 的下降沿复位。请参阅功能块在输入 i_xExecute 下的行为。 |
|
i_xResetTrip |
BOOL |
为所有已配置的 avatars 触发脱扣复位。 |
|
输出 |
数据类型 |
描述 |
|---|---|---|
|
q_xError |
BOOL |
如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。 |
|
q_etResult |
ET_Result |
以数字值的形式提供诊断和状态信息。 |
|
q_sResultMsg |
STRING[30] |
以文本消息的形式提供附加的诊断和状态信息。 |
|
q_xActive |
BOOL |
如果此功能块活动，则该输出设置为 TRUE。 |
|
q_xOperational |
BOOL |
如果此输出设置为 TRUE，则系统 avatar 处于运行模式。 有关机器状态的详细信息，请参阅 TeSys island 操作指南。 |
|
q_xDegradedMode |
BOOL |
如果此输出设置为 TRUE，则系统 avatar 处于降级模式。 |
|
q_xMinorFlt |
BOOL |
如果此输出设置为 TRUE，则系统 avatar 处于小故障模式。 |
|
q_xPreoperational |
BOOL |
如果此输出设置为 TRUE，则系统 avatar 处于预操作模式。 |
|
q_xForceMode |
BOOL |
如果此输出设置为 TRUE，则系统 avatar 处于强制模式。 |
|
q_xTestMode |
BOOL |
如果此输出设置为 TRUE，则系统 avatar 处于测试模式。 |
|
q_udiIP4Address |
STRING[15] |
总线耦合器的 IP 地址（在初始化期间从 TeSys island 设备的 EcoStruxure Machine Expert 软件中读取）。 |

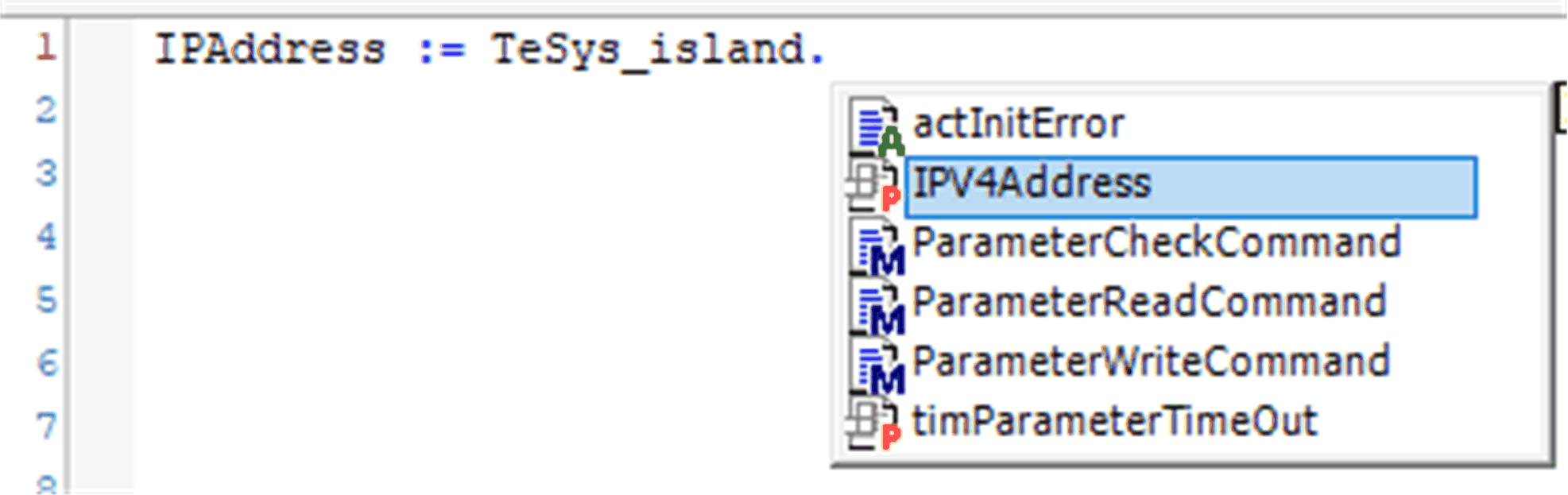

注意： 此 IP 地址还被提供作为 TeSys island 设备的属性。在应用程序初始化期间，更新此 IP 地址。
示例：
