操作模式

自动模式

在自动模式（i_xEn 为 TRUE，i_xManMode 为 FALSE）下，如果计算出来的处理误差超过正向滞后的 50%，则 q_xOput 为 TRUE。

只有在计算出来的处理误差低于负向滞后的 50% 时，才会复位 q_xOput。

处理误差 = 设置点值 – 实际值。

手动模式

如果不论当前输入为何值，i_xManMode 均为 TRUE，则输出设置为 i_xManVal 的状态。

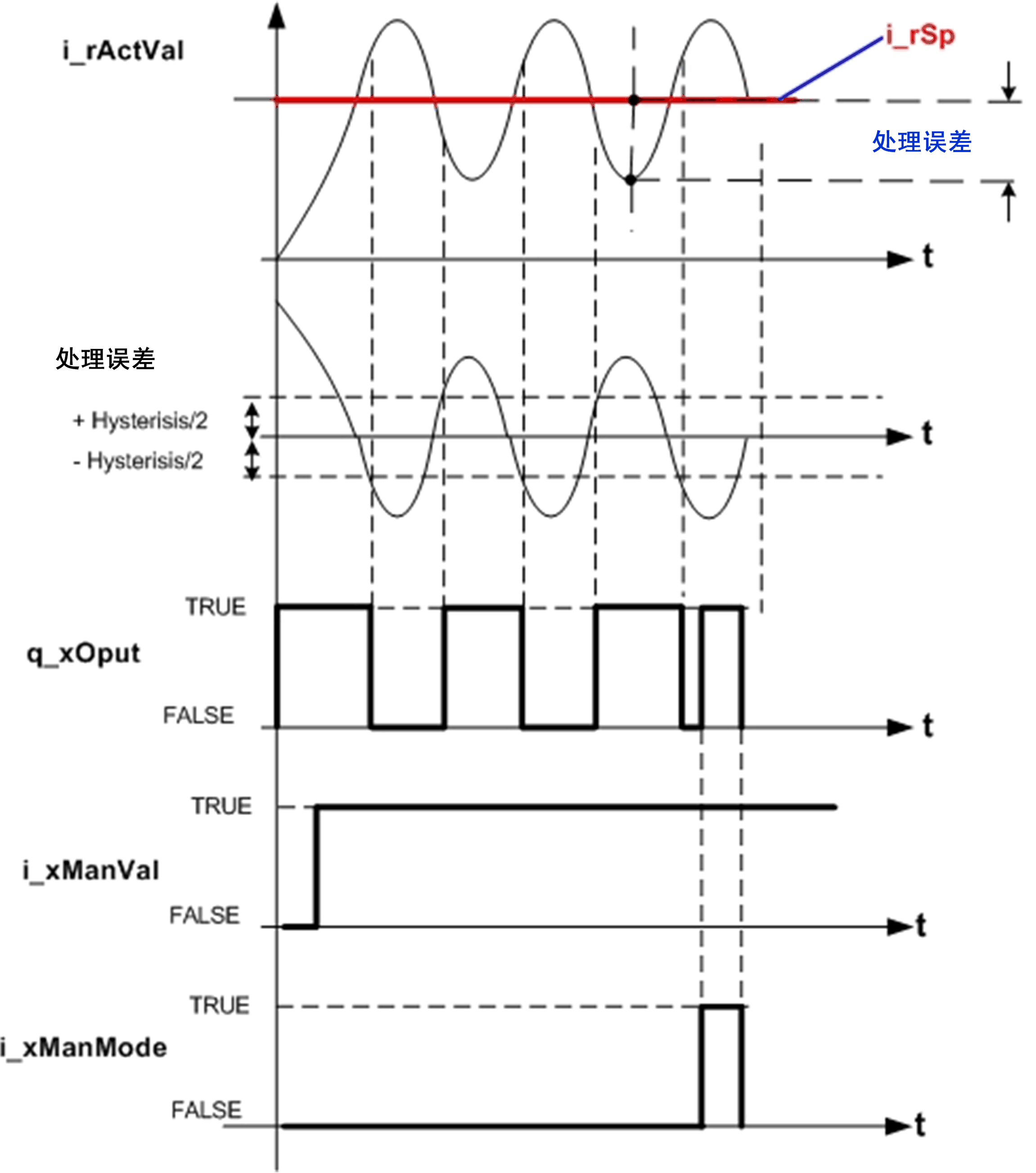

下图显示 FB_2points 功能块的时序图。





模式时序图

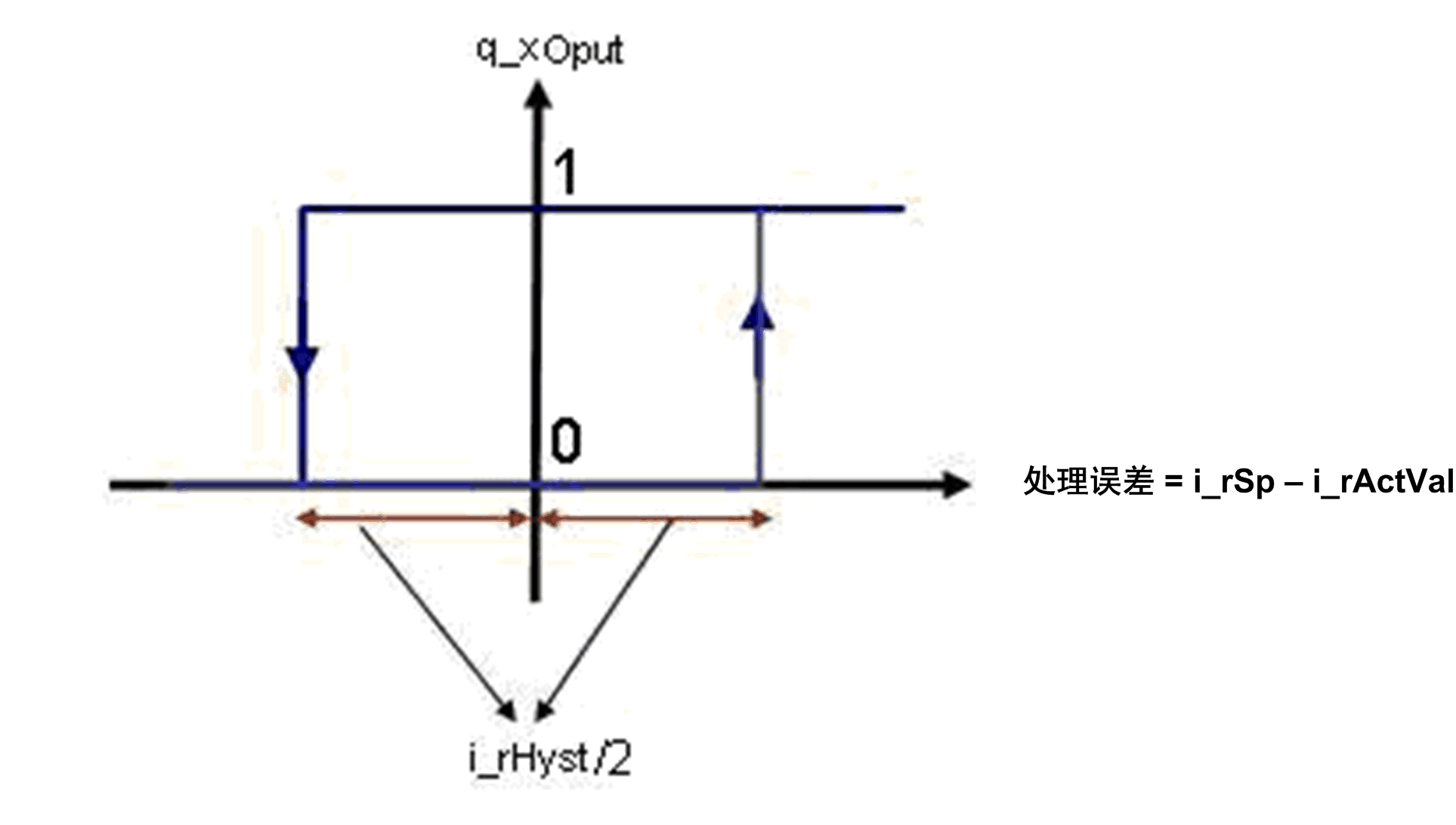

 下图显示 FB_2points 功能块的传输功能。





检测到错误状态

该功能块输入中的无效参数会导致检测到错误，并且会生成相应的检测到错误 ID。

在检测到错误状态期间，输出值设置为零。只能通过 i_xErrRst 输入的上升沿复位检测到的错误。

只要该功能块处于启用状态，并且没有检测到错误，输出 q_xBusy 就为 TRUE。
