JK_FlipFlop_MasterSlave：将输入复位/设置到触发器输出

JK_FlipFlop_MasterSlave 功能块

引脚图

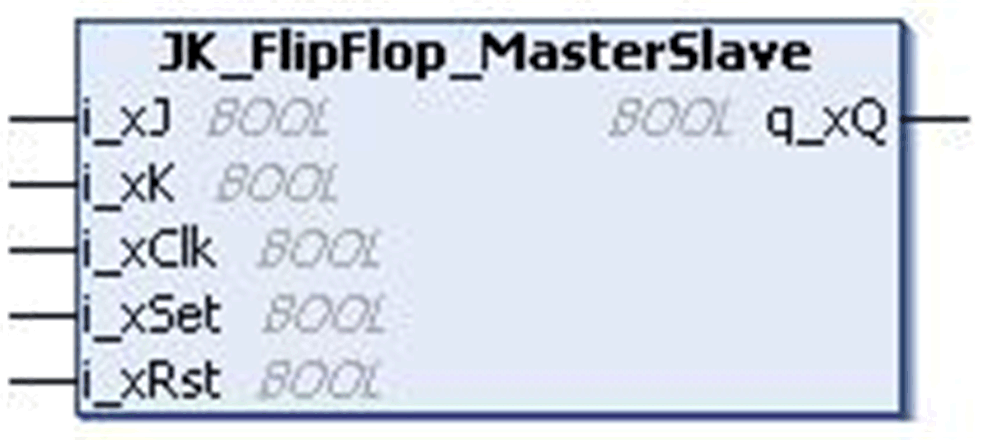

下图所示为 JK_FlipFlop_MasterSlave 功能块的引脚图：

功能描述

JK_FlipFlop_MasterSlave 功能块实现主从 JK 触发器的真值表。主输出在时钟信号的上升沿捕获，从输出在时钟信号的下降沿更新。

下图表示 JK_FlipFlop_MasterSlave 功能块的内部构造：

注意：补充输出\q_xQ 不是 FB 的输出。

JK_FlipFlop_MasterSlave 是指服从以下真值表的触发器：

复位输入 (i_xRst) 复位触发器输出 q_xQ，而设置输入 (i_xSet) 设置触发器输出 q_xQ。

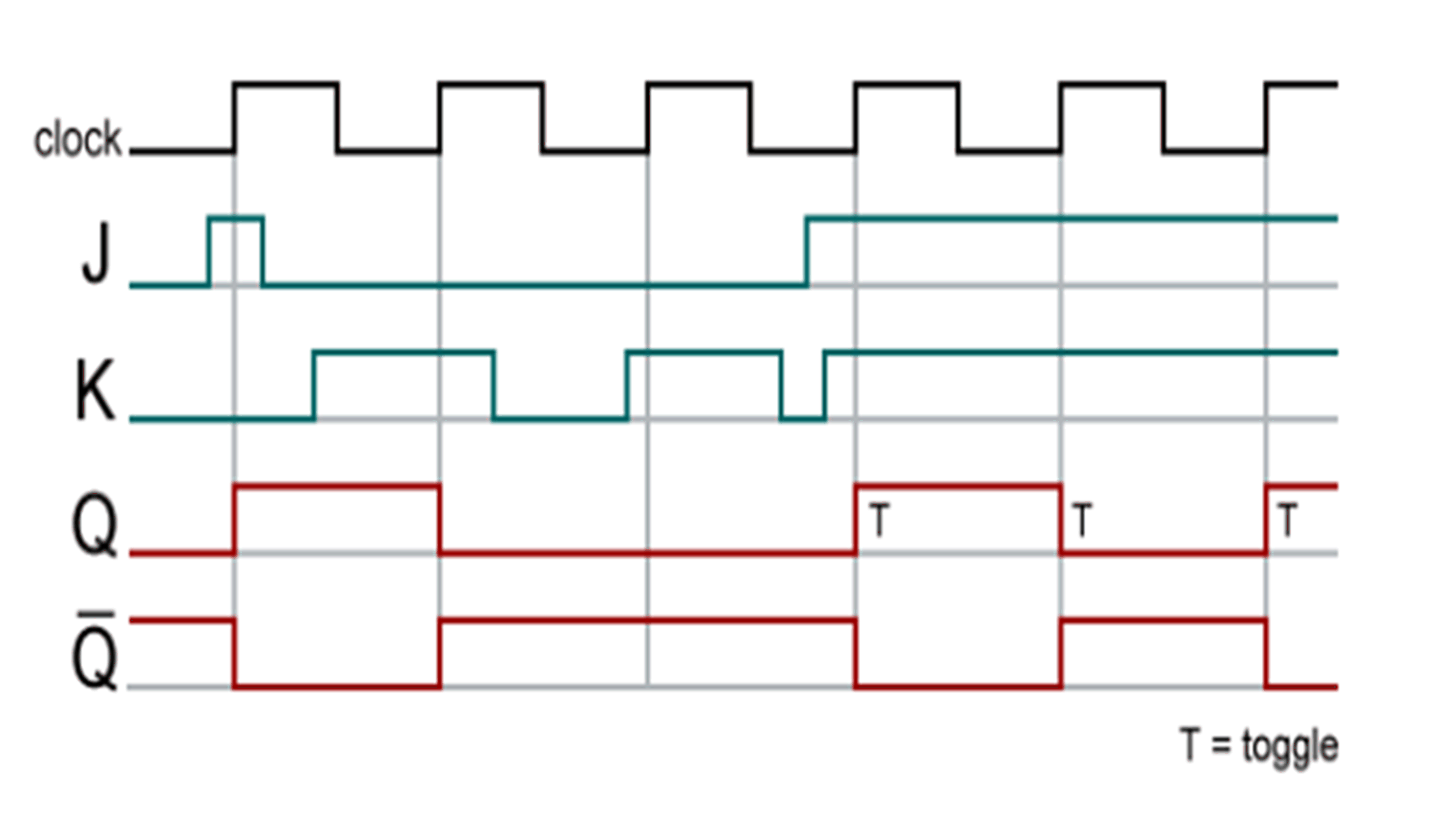

表示为时间图的真值表：

输入引脚描述

下表描述了 JK_FlipFlop_MasterSlave 功能块的输入引脚：

输入	数据类型	说明
i_xJ	BOOL	TRUE：i_xJ 输入处于活动状态。 FALSE：禁用（出厂设置）
i_xK	BOOL	TRUE：i_xK 输入处于活动状态。 FALSE：禁用（出厂设置）
i_xClk	BOOL	TRUE：时钟信号处于活动状态。 FALSE：禁用（出厂设置）
i_xSet	BOOL	TRUE：设置触发器输出。 FALSE：禁用（出厂设置）
i_xRst	BOOL	TRUE：复位触发器输出。 FALSE：禁用（出厂设置）

输出引脚描述

下表描述了 JK_FlipFlop_MasterSlave 功能块的输出引脚：

输出	数据类型	说明
q_xQ	BOOL	触发器输出 (True / False)

限制

在 JK 主从触发器中，输入 i_xSet 和 i_xRst 优先于 i_xJ 和 i_xK 输入。当输入 i_xSet 和 i_xRst 均为 FALSE 或 TRUE 时，FB 的输出 q_xQ 取决于输入 i_xJ 和 i_xK 以及 i_xClk。
