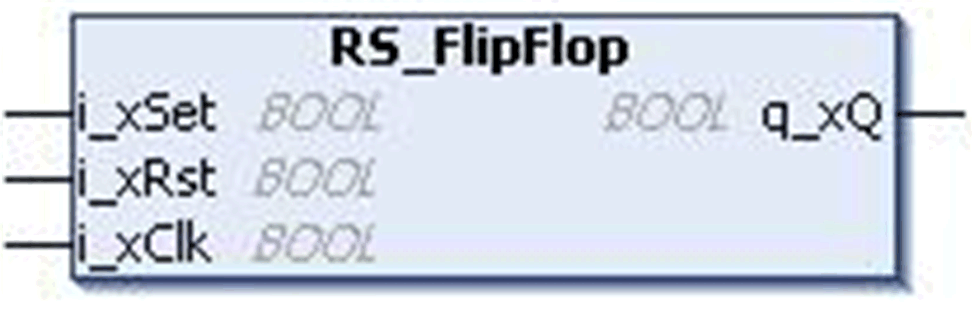

下图所示为 RS_FlipFlop 功能块的引脚图：
RS_FlipFlop 功能块实现复位优先的 RS 触发器的真值表。
RS_FlipFlop 是指服从以下真值表的触发器：
|
i_xClk |
i_xSet |
i_xRst |
q_xQ(n+1) |
|---|---|---|---|
|
0 |
X |
X |
Q(n) |
|
1 |
0 |
0 |
Q(n) |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
0 |
|
n “n” 为当前状态，(n+1) 为下一状态。 |
|||
它有两个输入，即一个设置输入（或 i_xSet）和一个复位输入（或 i_xRst）。它也有一个输出 q_xQ。当设置和复位输入均处于高位时，复位输入优先（i_xSet=1 且 i_xRst=1）。

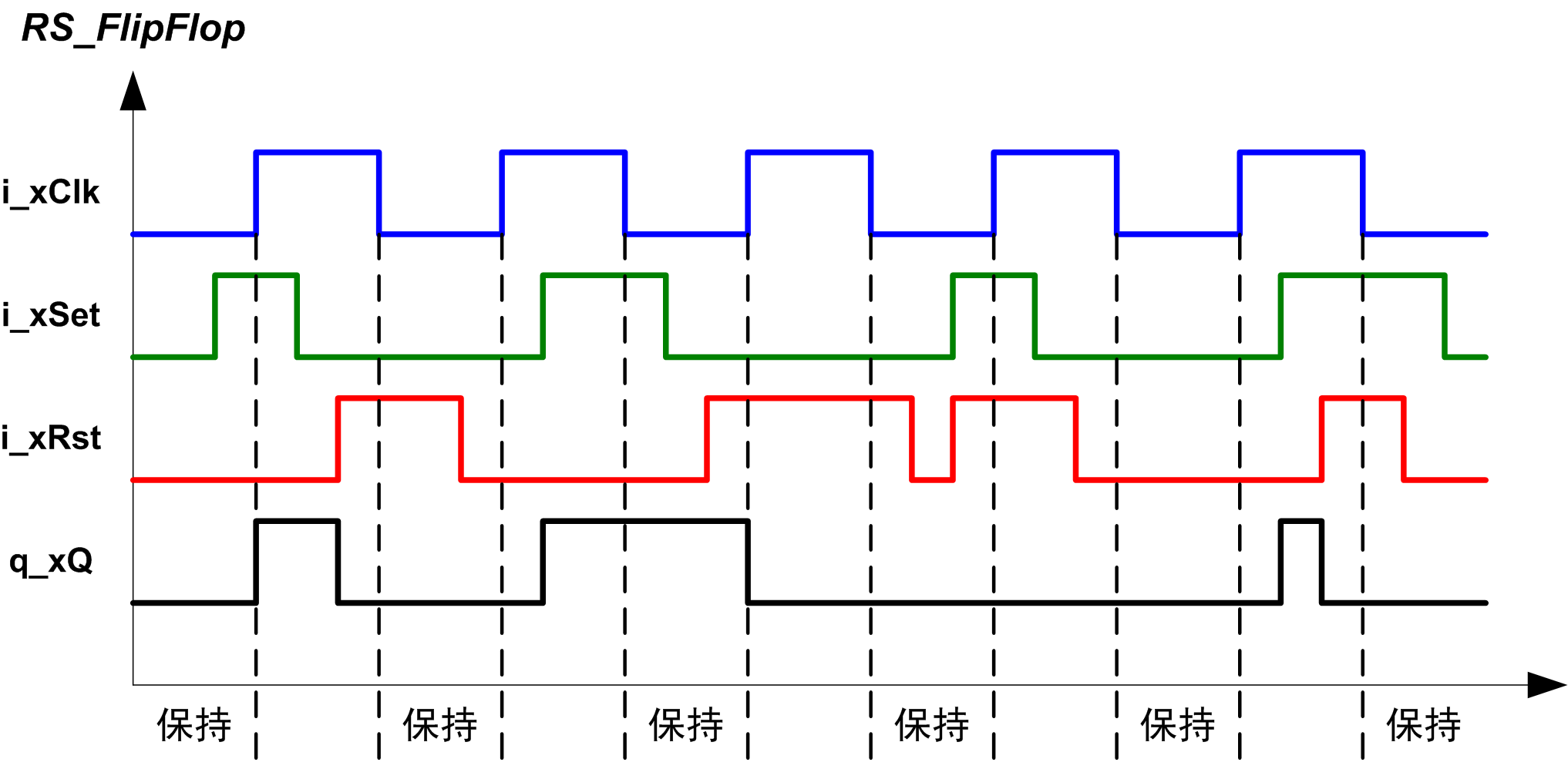

表示为时间图的真值表：
下表描述了 RS_FlipFlop 功能块的输入引脚：
|
输入 |
数据类型 |
说明 |
|---|---|---|
|
i_xClk |
BOOL |
TRUE：时钟信号处于活动状态。 FALSE：禁用（出厂设置） |
|
i_xSet |
BOOL |
TRUE：设置触发器输出。 FALSE：禁用（出厂设置） |
|
i_xRst |
BOOL |
TRUE：复位触发器输出。 FALSE：禁用（出厂设置） |
下表描述了 RS_FlipFlop 功能块的输出引脚：
|
输出 |
数据类型 |
说明 |
|---|---|---|
|
q_xQ |
BOOL |
触发器输出 |
