小心

注意带电电压

把任何连接器连接到设备或从设备中拔下之前，请一定要先关闭电源。

不遵循上述说明可能导致人身伤害或设备损坏。

1

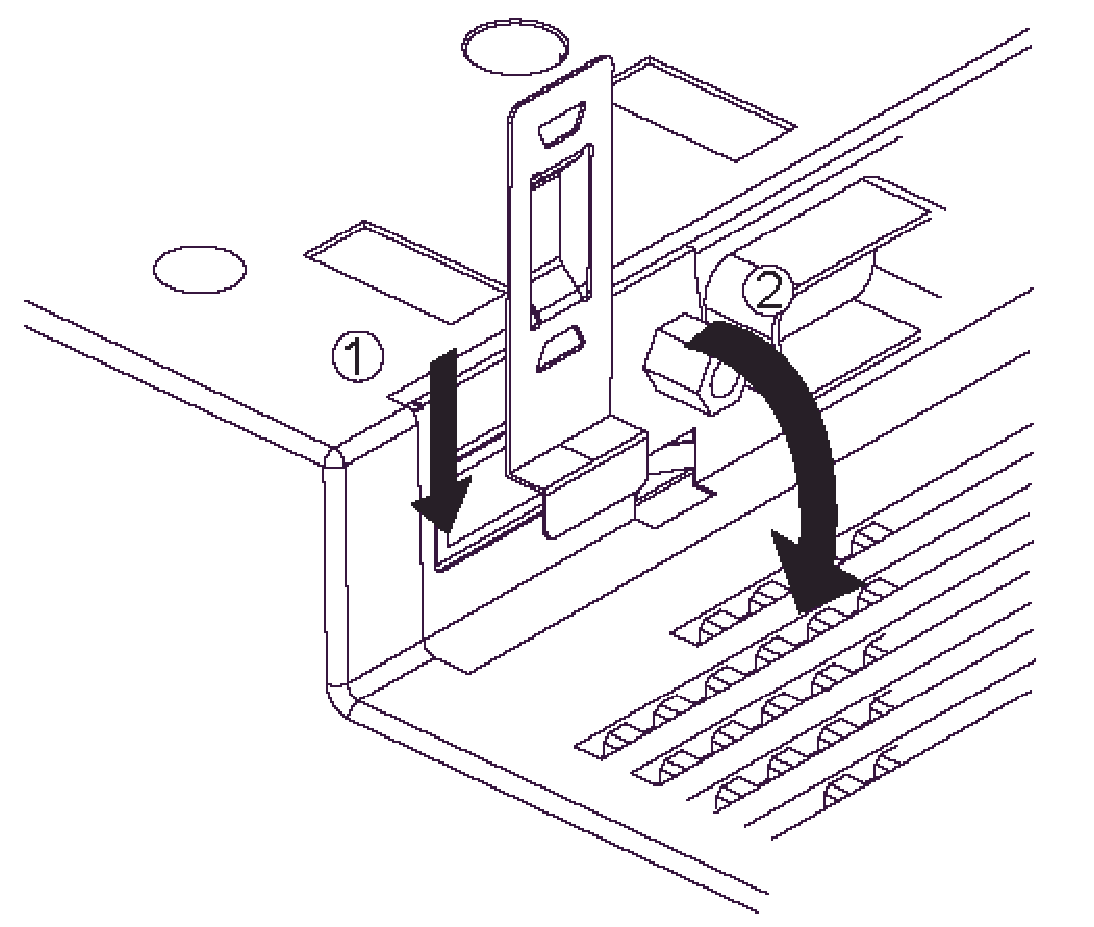

将 USB 卡扣插入设备的 USB 端口前的插槽中，将其拉下并向前展开。

2

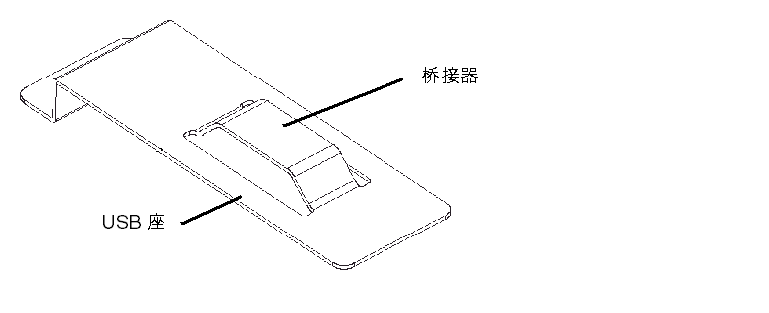

将 USB 套环的束带从 USB 卡扣的拱形片下穿过。

3

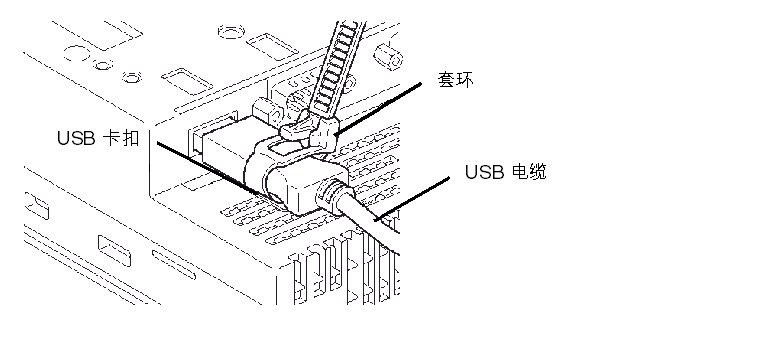

将 USB 电缆插入端口。收紧插头处的束带并使用套环将其固定。

1

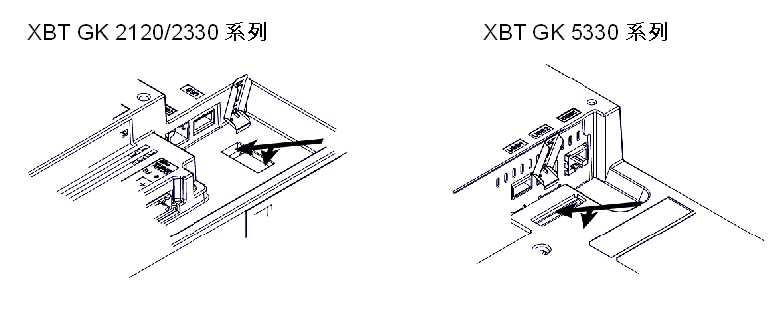

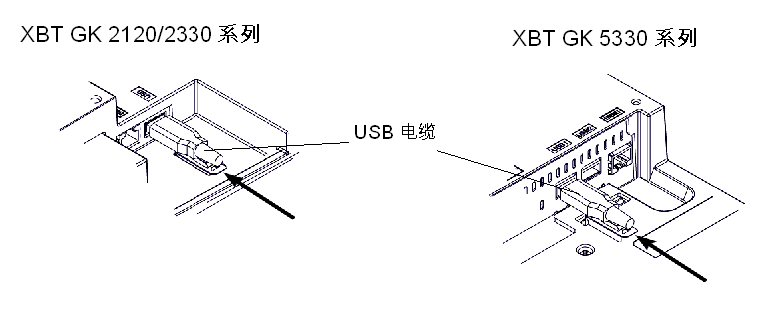

将 USB 卡扣连接到主单元的 USB 主机接口上。将 USB 卡扣插入如下图所示的 USB 卡扣位置处。

2

将 USB 电缆插入 USB 主机接口。

3

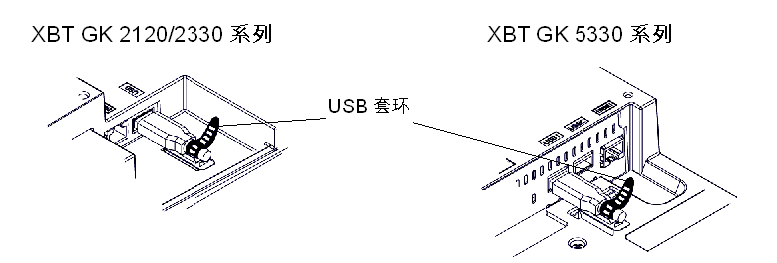

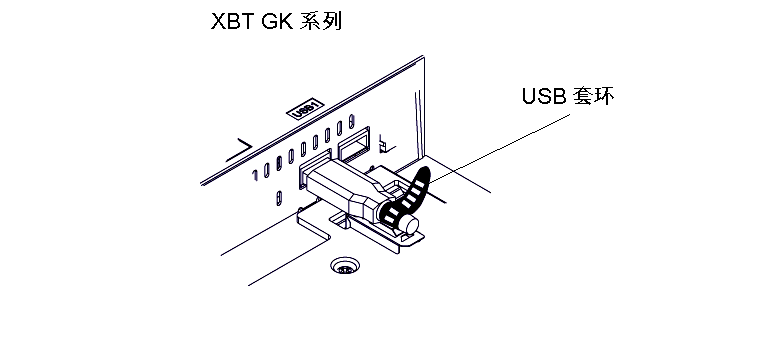

将 USB 套环连接到 USB 电缆，然后连接到 USB 卡扣以便将 USB 电缆固定住。

如果要再安装一条 USB 电缆，请重复第 2 步和第 3 步。

1

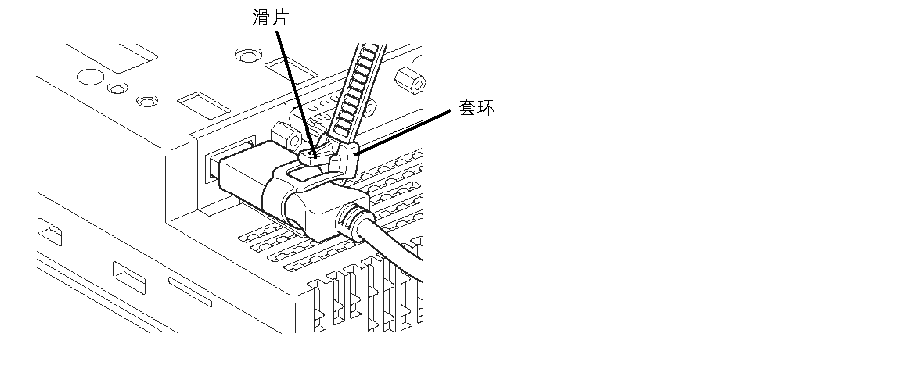

松开 USB 套环，然后取下它。

2

取下 USB 电缆。

3

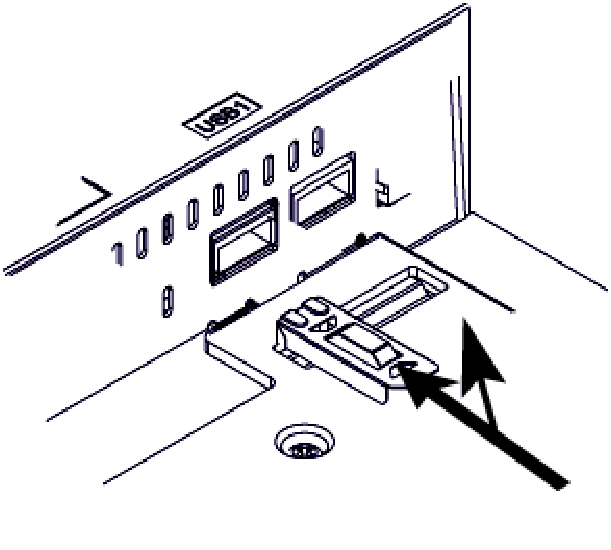

要取下 USB 卡扣，请将其向上提升。
