警告

急停开关不加保护盖

如果您的应用程序中已设置必要的安全措施，则无需使用急停开关保护盖（已包含在 XBTGH 设备中）。如果您的应用程序中未设置必要的安全措施，为防止无意中按下急停开关或开关的意外损坏，请安装保护盖。

不遵循上述说明可能导致人员伤亡或设备损坏。

1

请准备好三个急停开关保护盖的配套螺钉(与急停开关一起包含在 XBT GH 设备的包装中）。

2

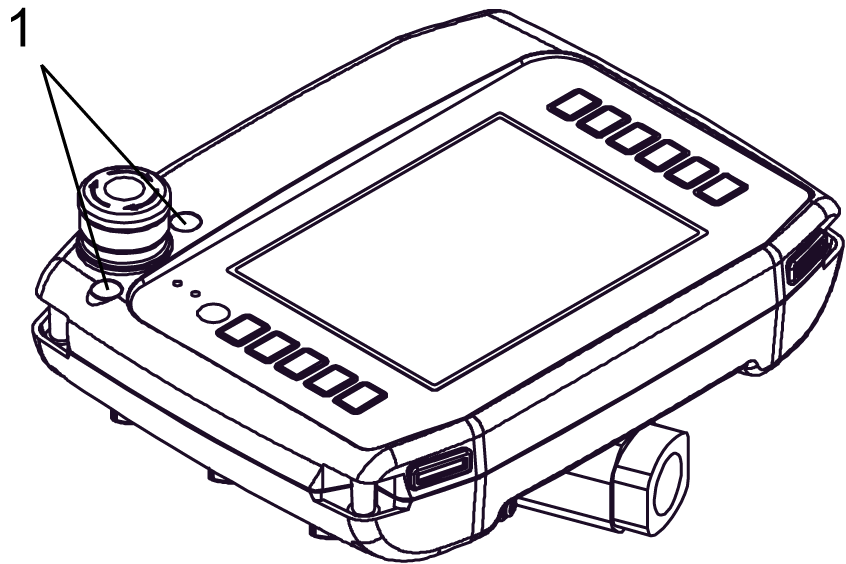

请把急停开关旁边的两处开孔盖取下（图中标号“1”处）。

3

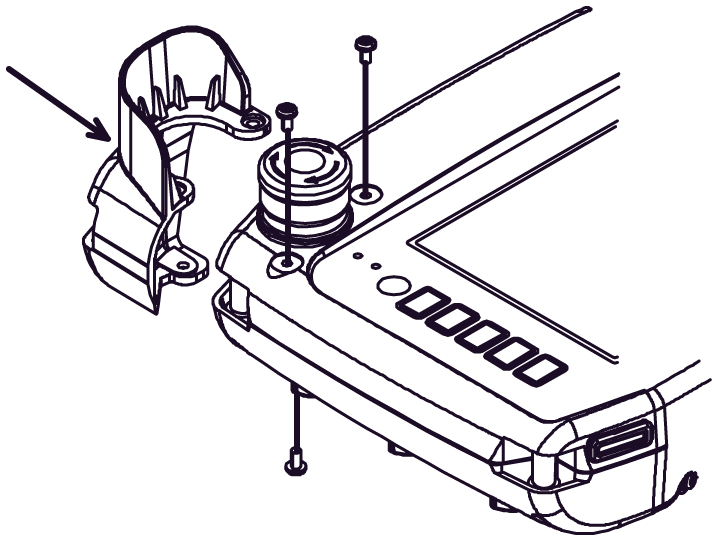

将急停开关保护盖的三个螺钉孔与 XBTGH 设备的开孔对齐。用螺钉扣紧 XBT GH 设备前面板的两处开孔与后面板的一处开孔。

注意： 请注意使用过大的力拧螺钉会给设备造成损害。适宜的拧紧力矩为 0.5 Nm（4.4 lb-in）。

4

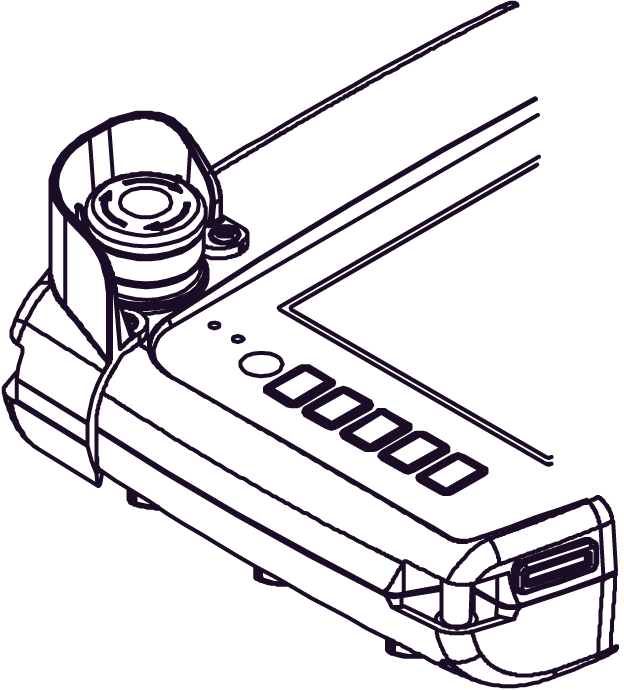

下图给出了完整的安装示例图。
