连接电源线

简介

为设备供电时，请按以下说明操作。

注意：

o当连接好机壳接地 (FG) 端子后，确保将电线接地。如果不接地，将引起过大的电磁干扰。为了符合良好的电磁兼容性抗扰度，请务必接地。

o屏蔽接地 (SG) 和 FG 端子在设备内部进行连接。

注意：

o请首先取下电源，再连接到设备的电源端子。

o该设备仅使用 24V 直流电源供电。使用其他标准的电源可能会损坏电源和设备。

o由于该设备不带电源开关，请确保先连接一个电源开关后再将电源接入到设备。

o请确保将本设备的 FG 端子接地。

电源线准备

注意：

o请确保地线在规格上与电源线相同或比电源线重。

o不要在电源线中使用铝线来用于电源。

o如果导体末端的金属线缠绕不正确，也会造成末端的相互短路，或者电极短路。为避免发生这种情况，请使用 D25CE/AZ5CE 电缆终端。

o请尽可能使用 0.2 至 2.5 mm² (24 - 12 AWG) 规格的电缆作电源线，在连接端子之前，先把电缆末端绞合。

o导线类型为实心或绞合型。

电源插头示意图

1 电源插头（针对 XBT GT1005/2000/4000 系列和 XBT GK2000 系列）

2 电源插头（针对 XBT GT5000/6000/7000 系列和 XBT GK5000 系列）

如何连接电源线

步骤	操作
1	从电源上拔下电源线。
2	从设备中拔下电源插头。

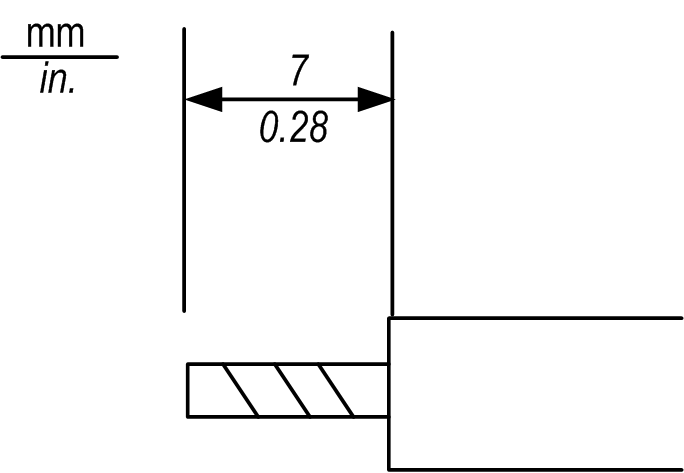

3	请取下每根电缆中长为 7 毫米（0.28 英寸）的塑料护套。
4	如果使用的是双绞线，请将电缆端部绞合在一起。请给电缆末端焊锡，这样会减少电缆的磨损，并能保持良好的电流传输效果。
5	使用平头螺丝刀（尺寸：0.6 x 3.5）将电线接入电源插头中
6	螺钉安装扭矩：0.5 至 0.6 牛米（5 至 7 磅英寸）
7	将电源插头装回到电源连接器上。

注意：

o请勿将导线直接焊接到电源插座的引脚上。

o电源线应满足上述规格要求。确保将电源线一直绞合到电源插头处为止，以消除电磁干扰（请参见下图）。

电源线连接示例

下图以 XBT GT1005 系列的电源线连接为例：
